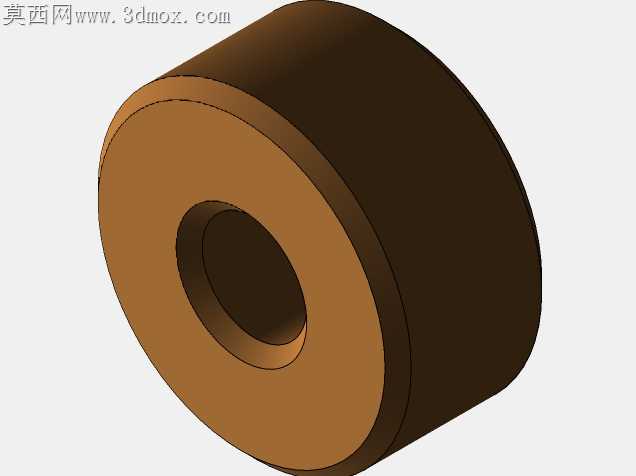

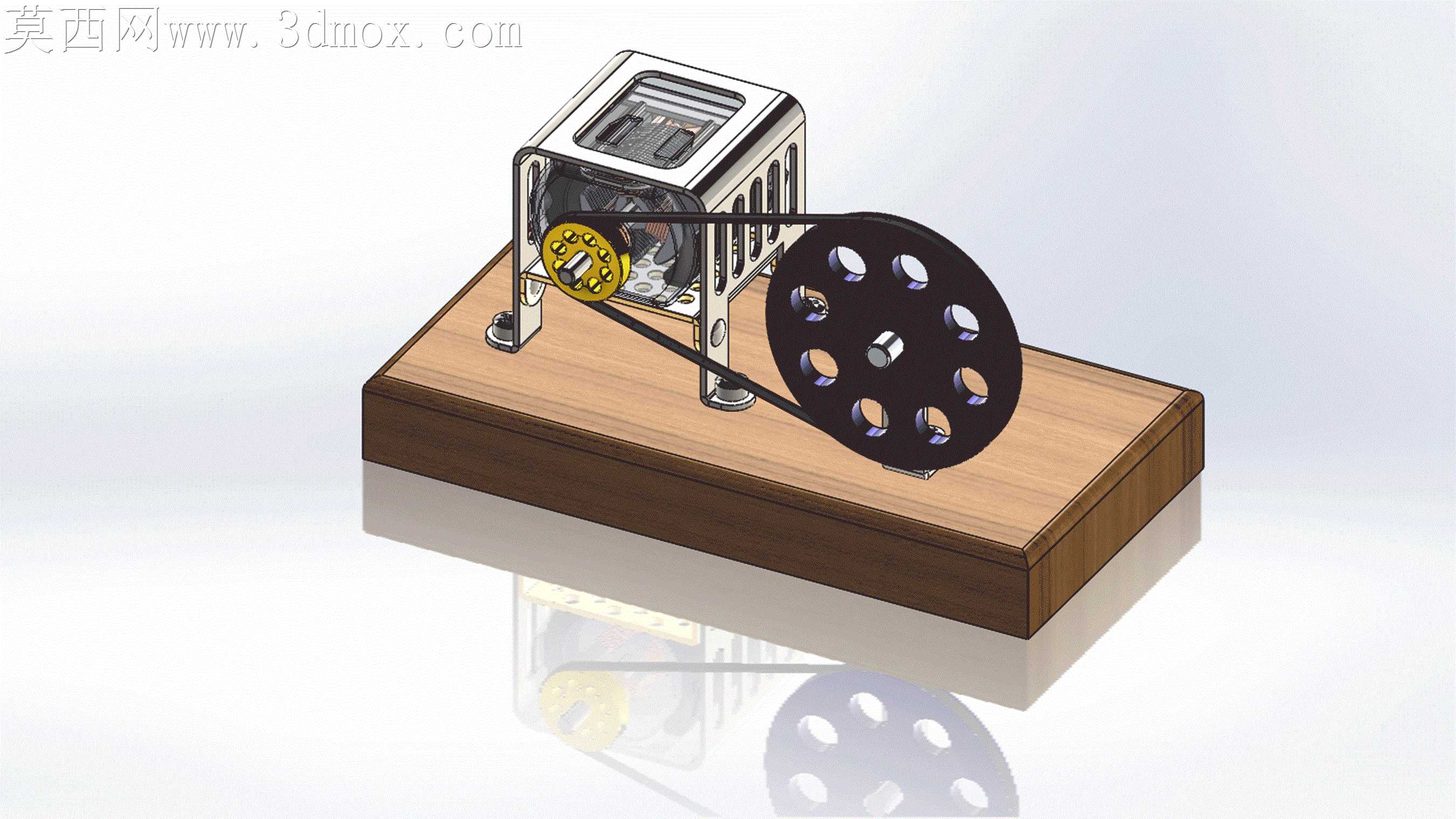

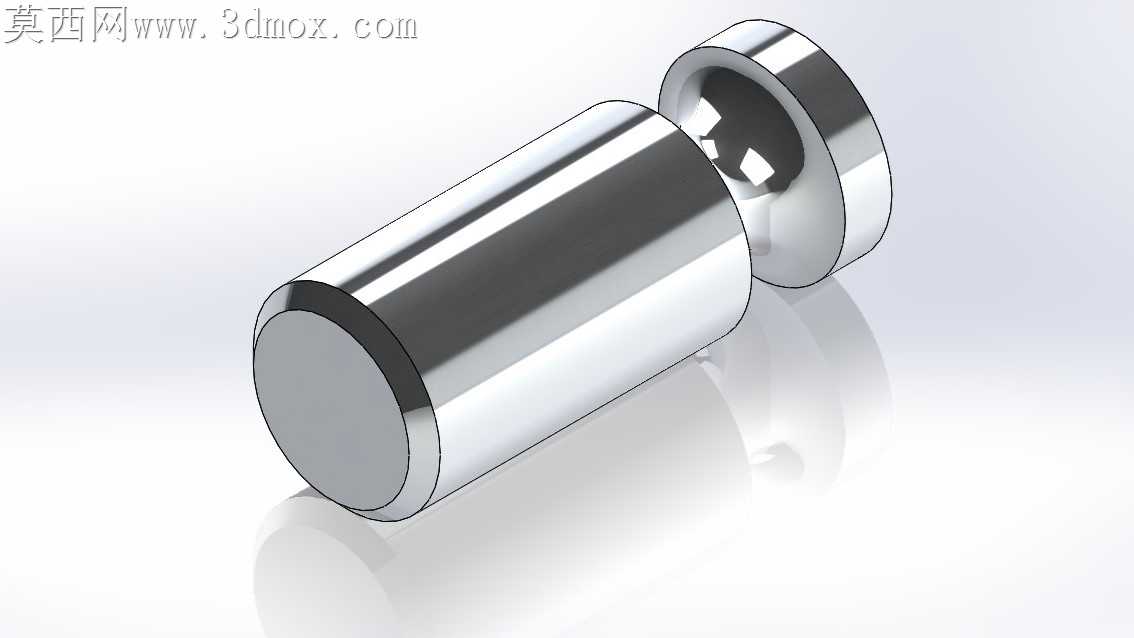

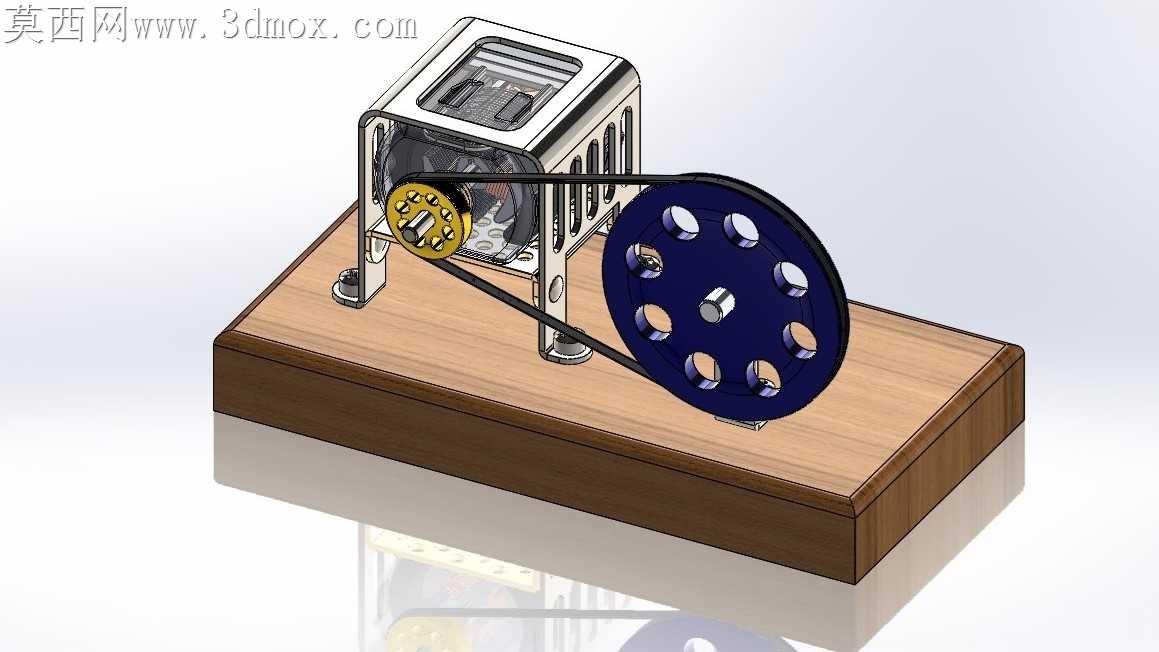

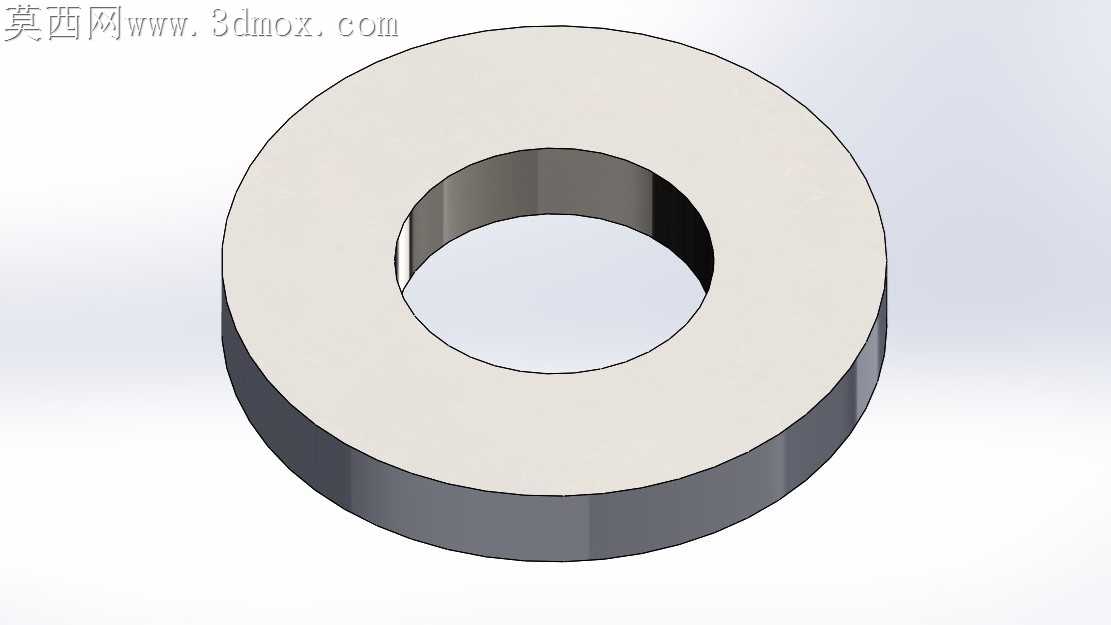

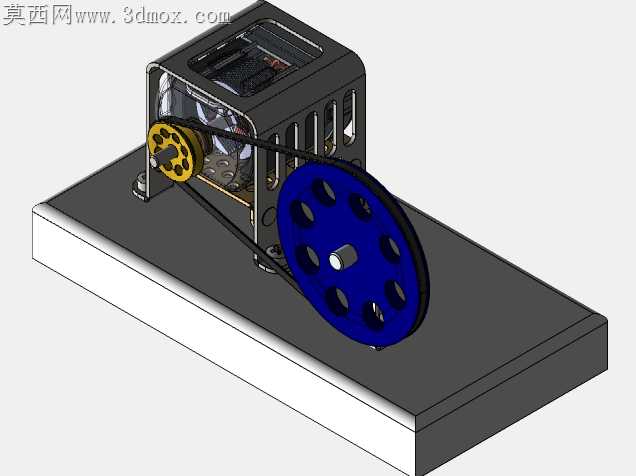

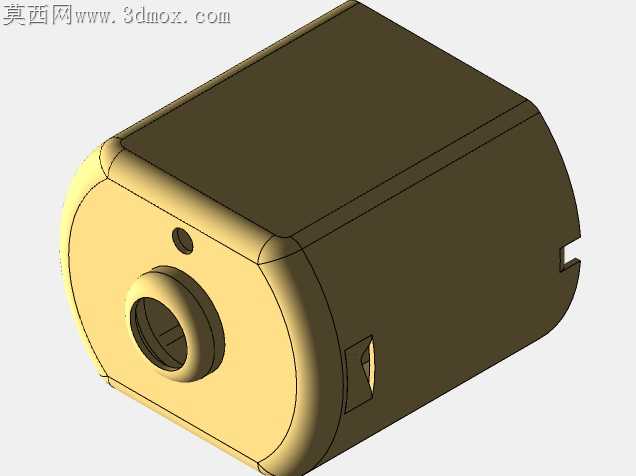

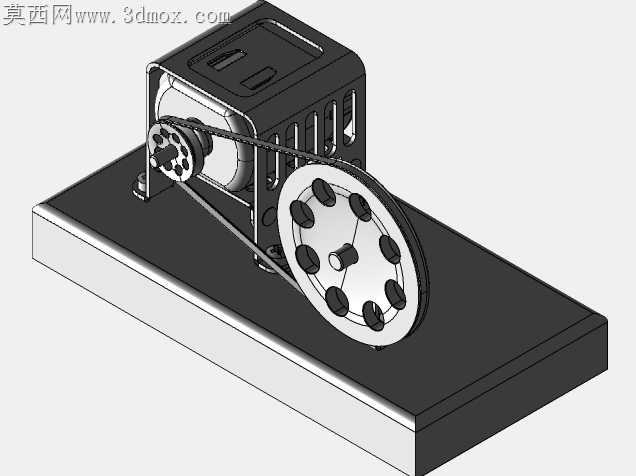

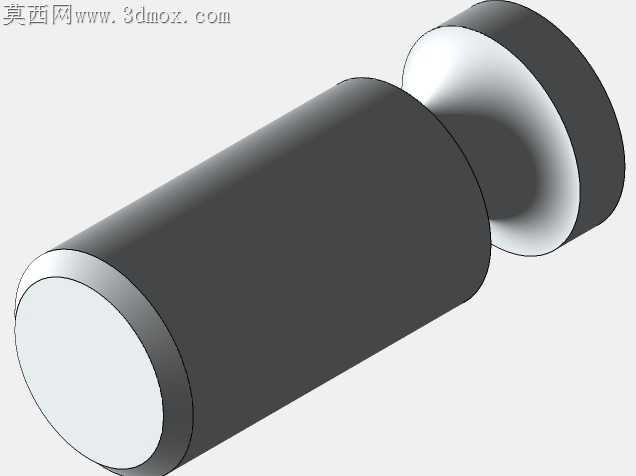

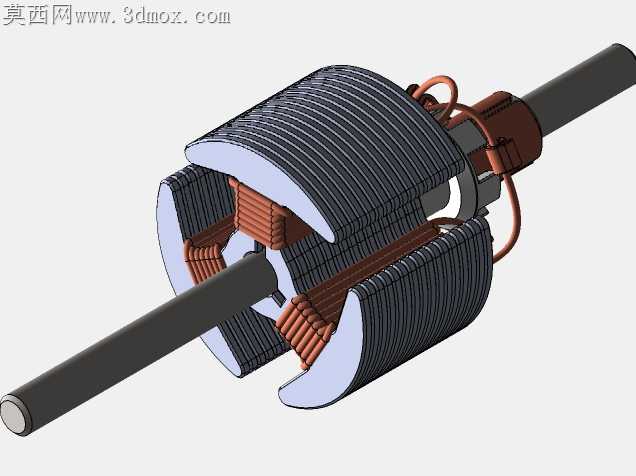

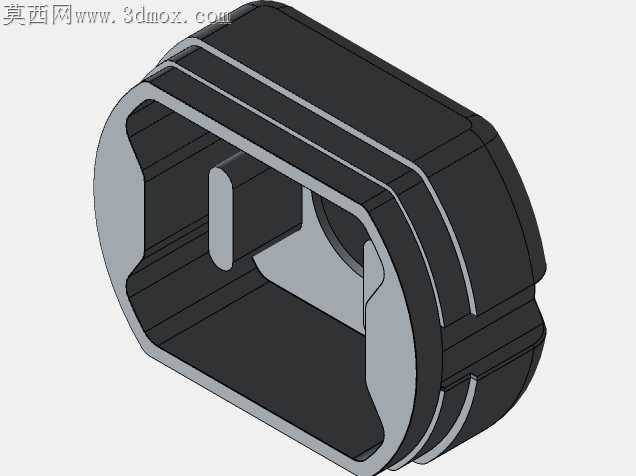

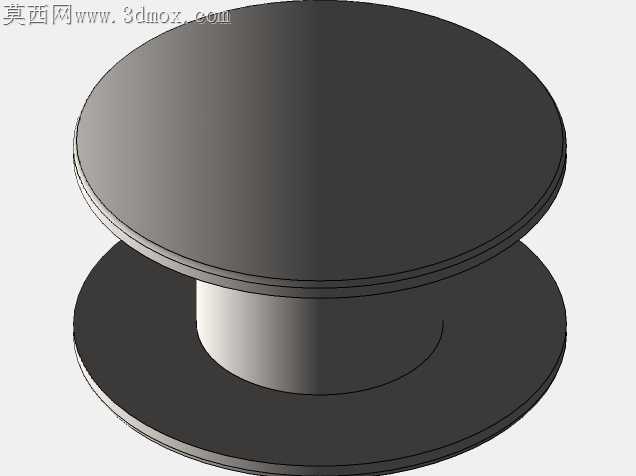

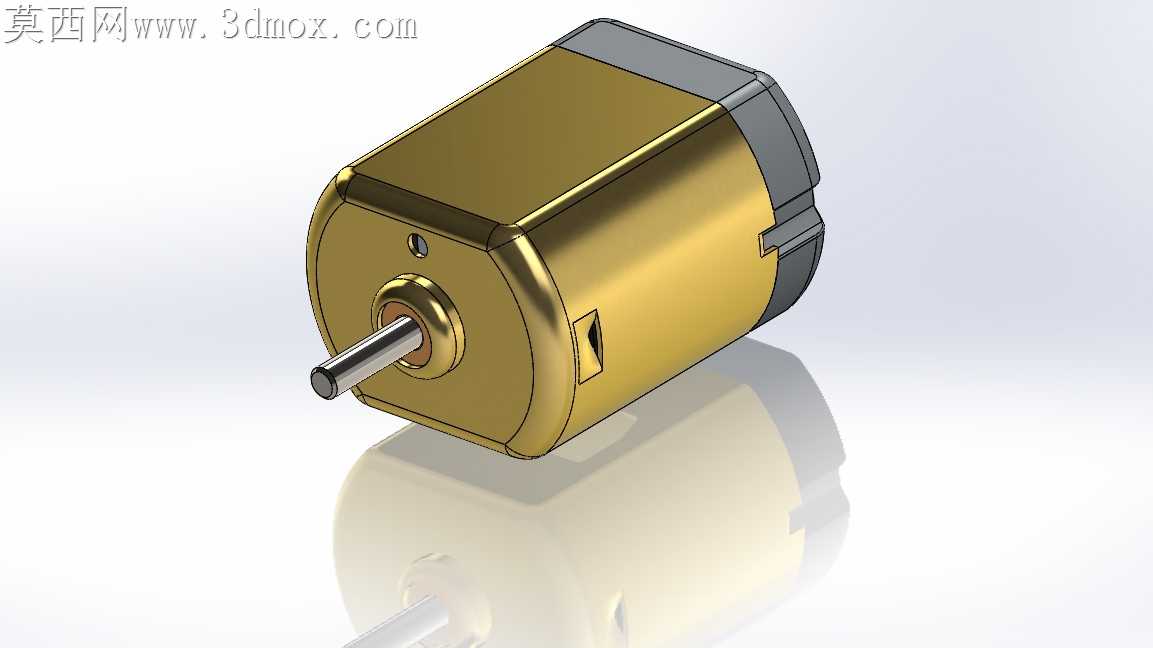

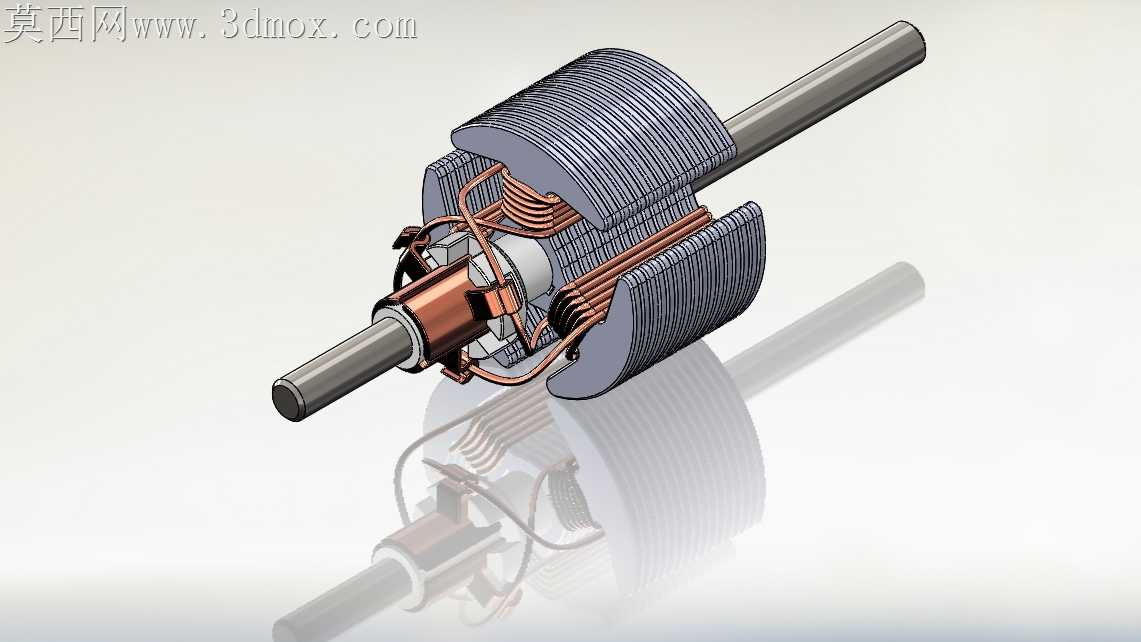

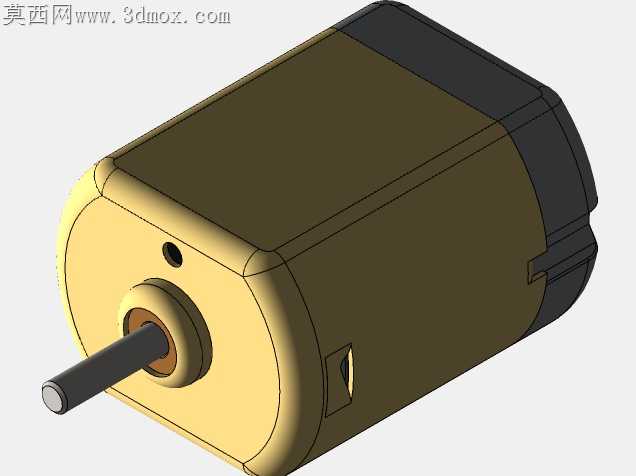

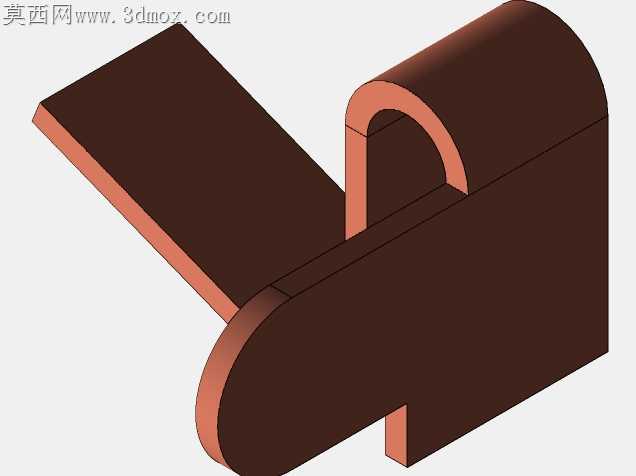

汽车发电机用皮带轮传动演示装置

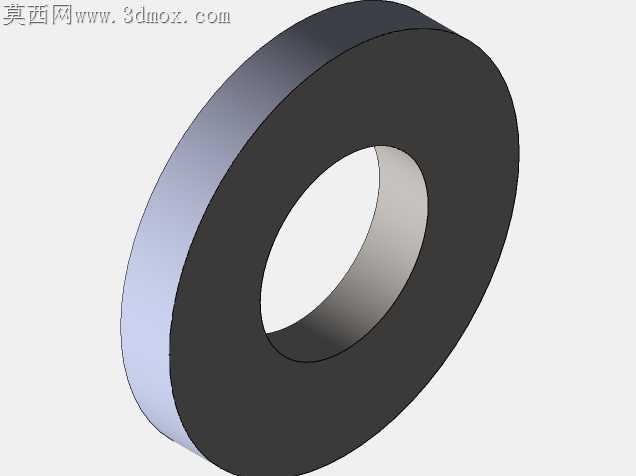

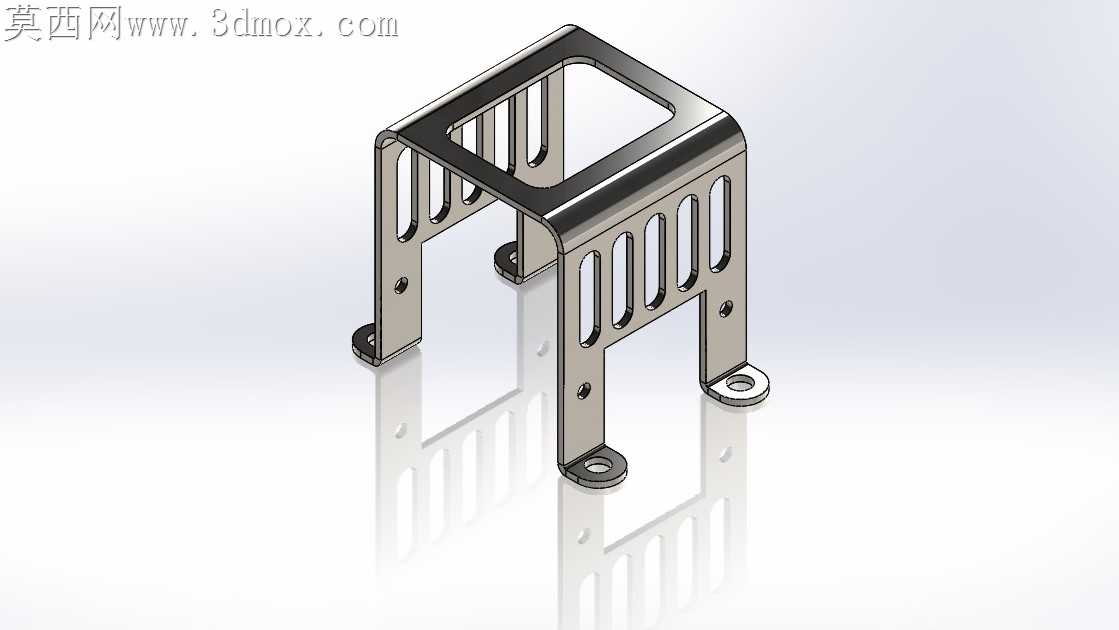

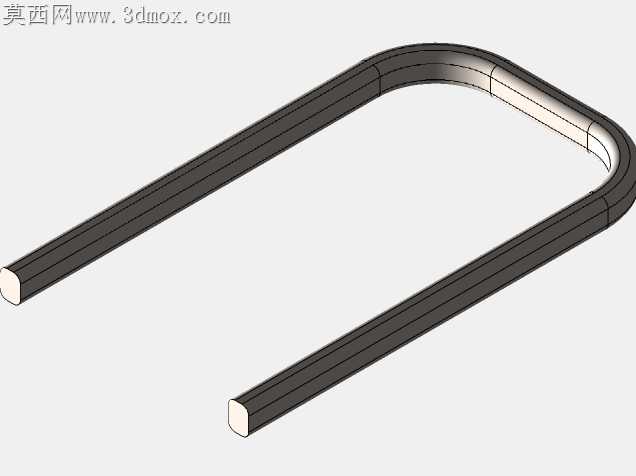

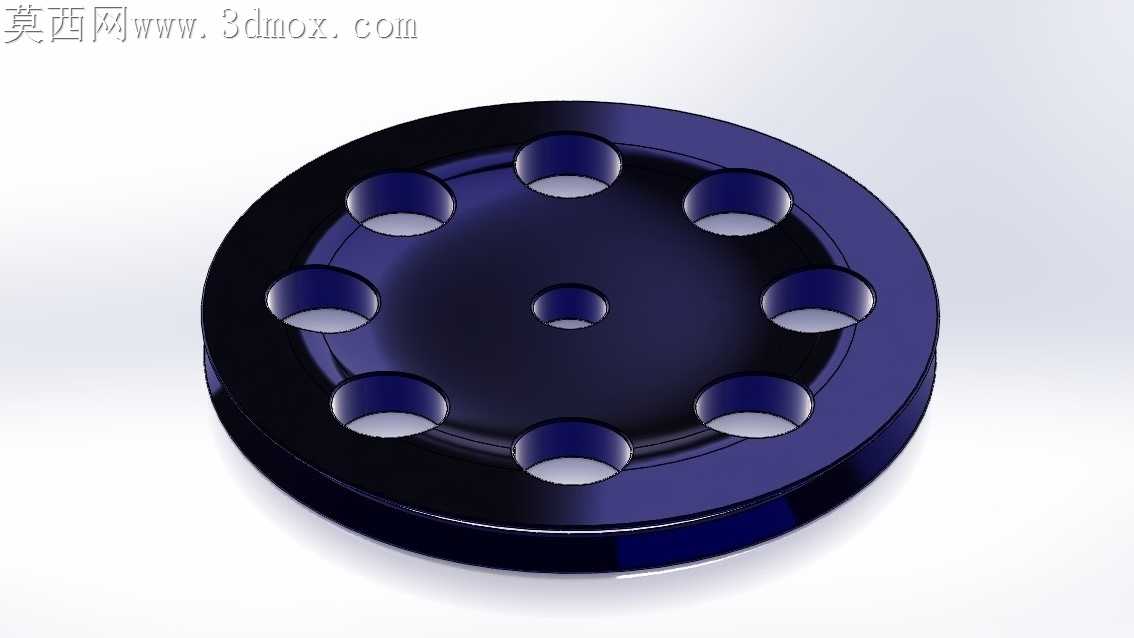

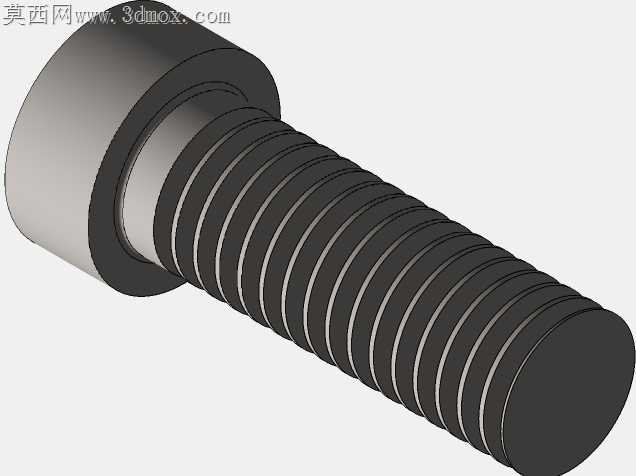

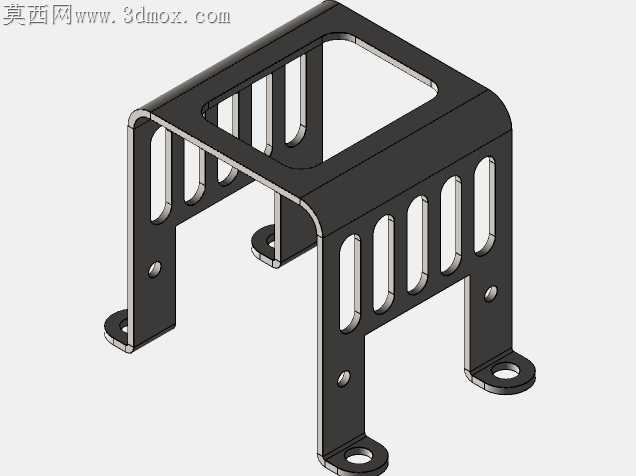

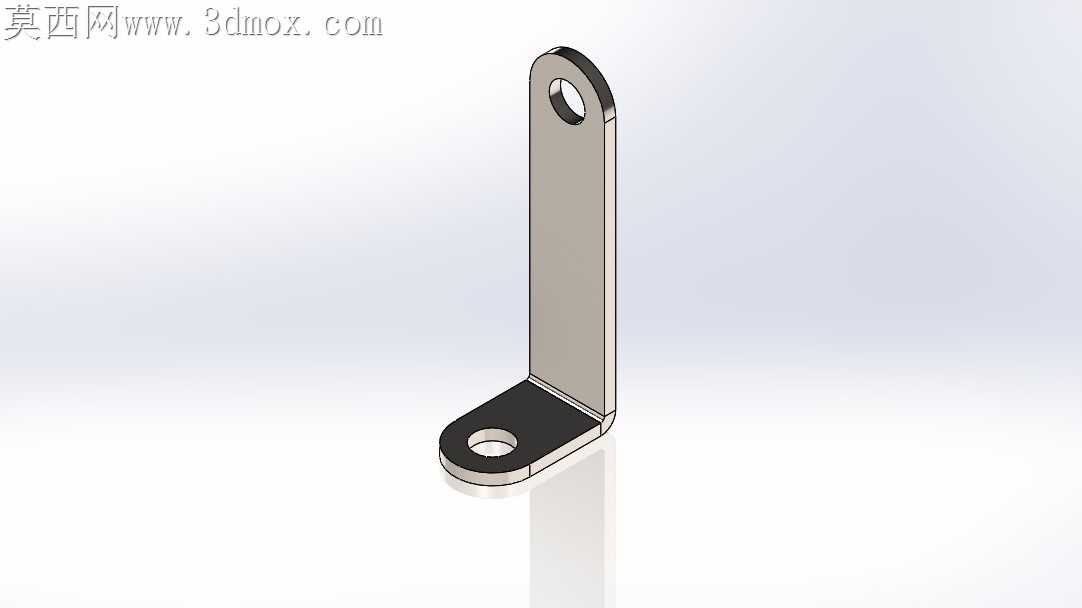

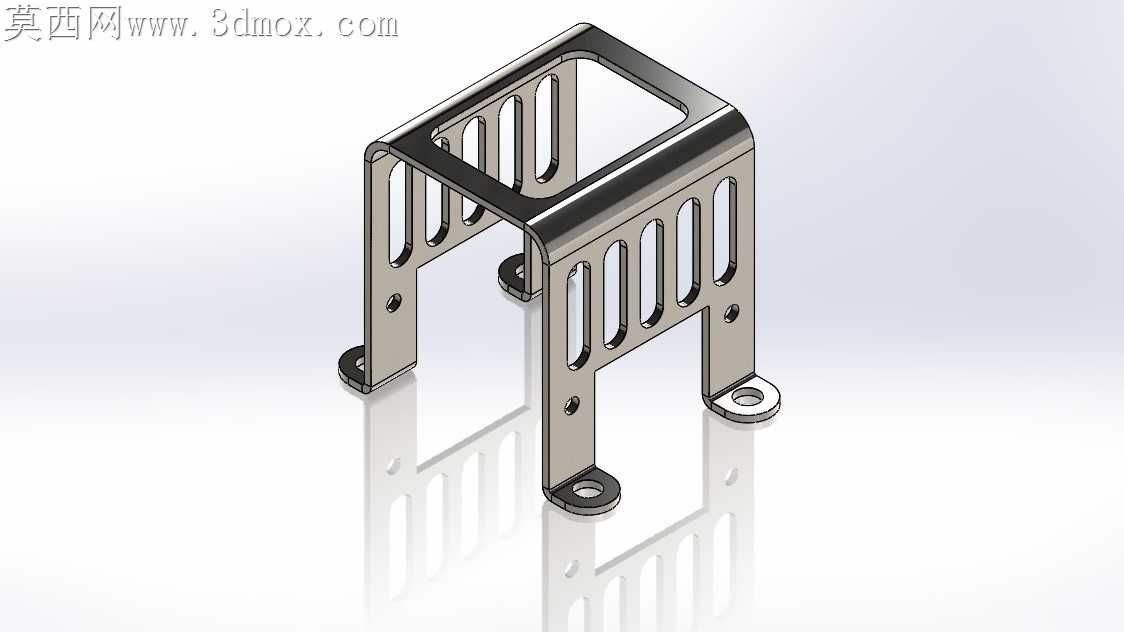

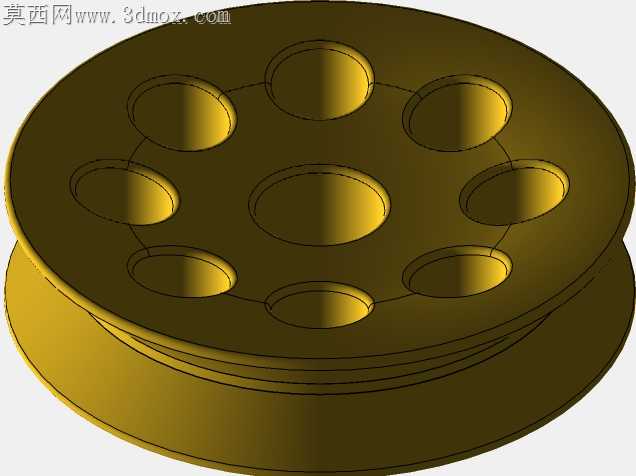

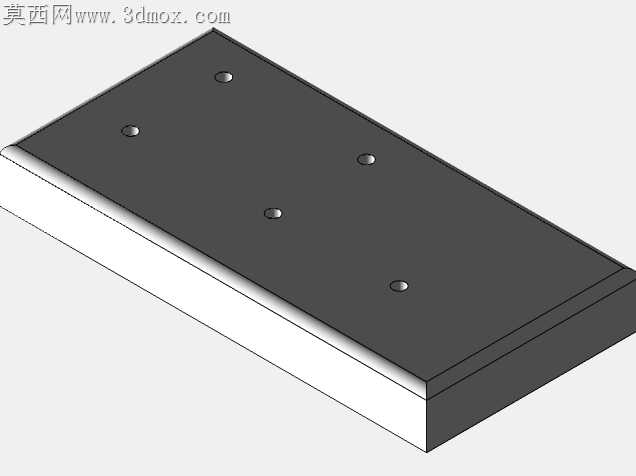

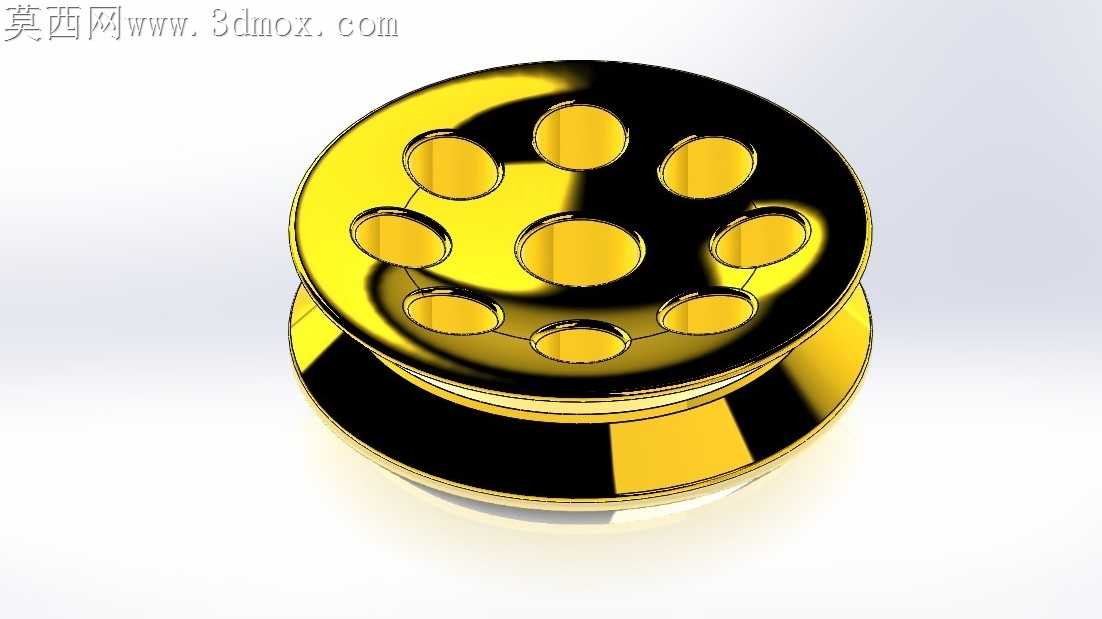

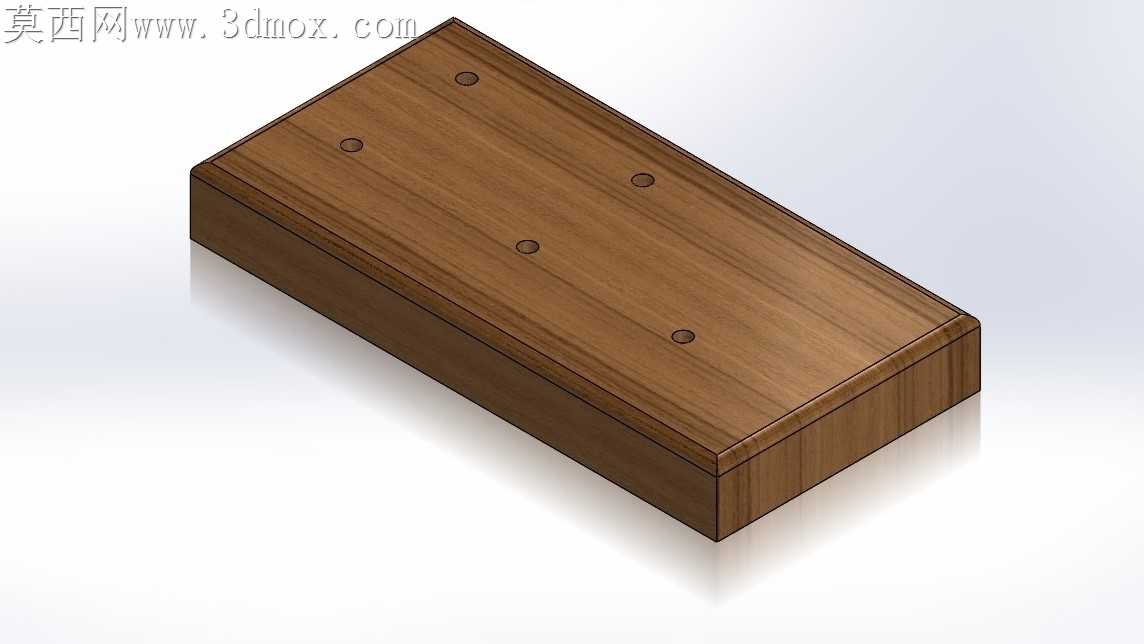

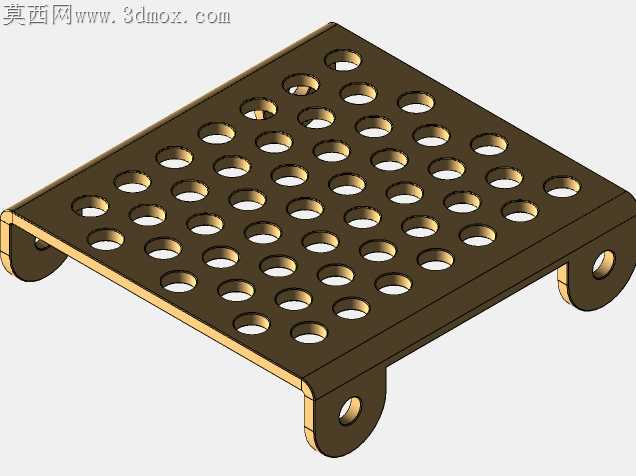

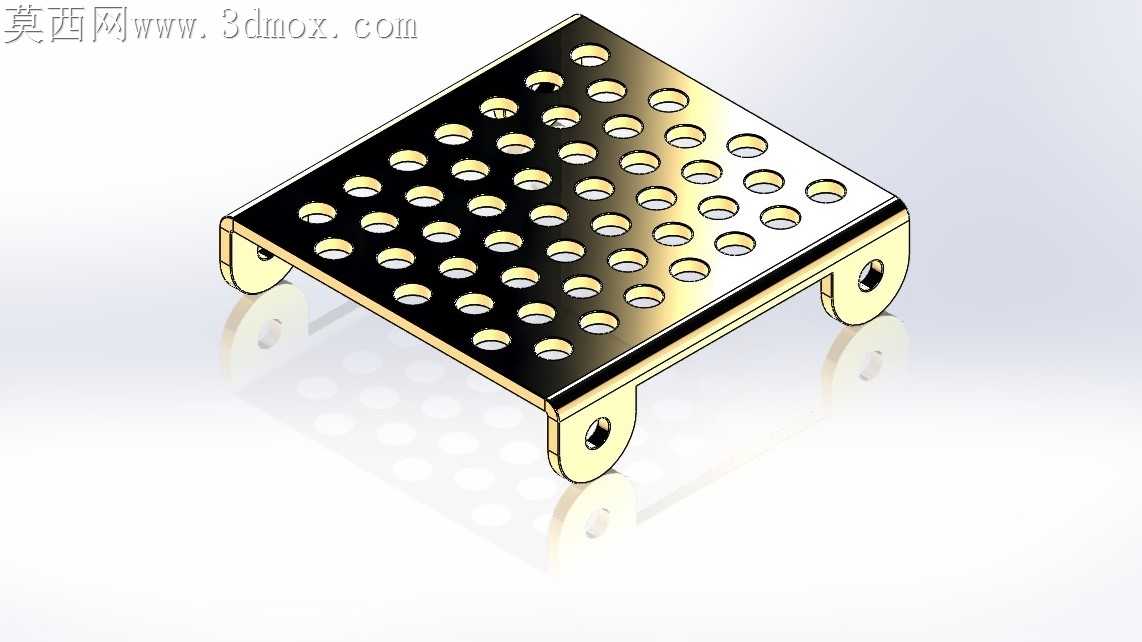

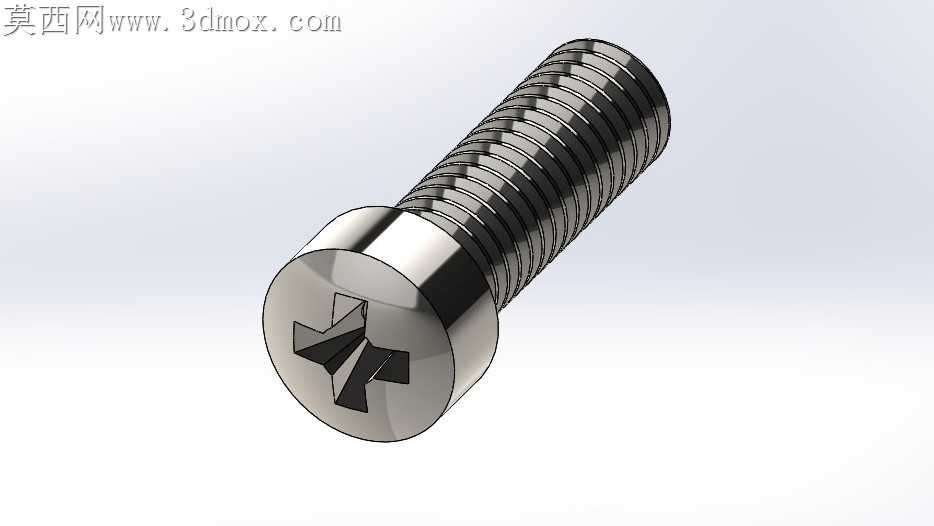

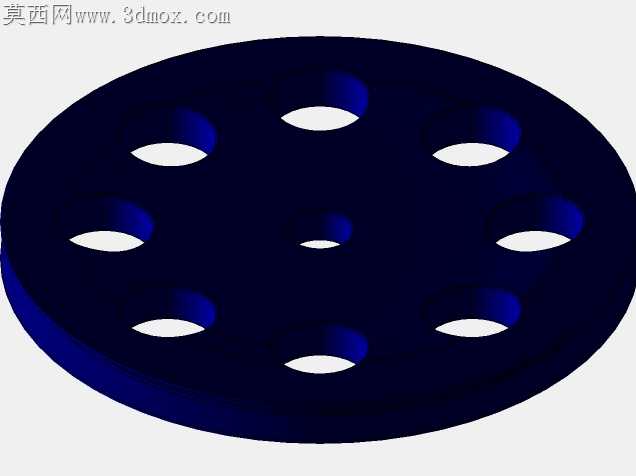

皮带轮传动在小功率动力传输场景里，最容易被忽略的隐患是带轮同轴度偏差引发的皮带跳齿、偏磨问题，这套演示装置在结构设计阶段就把加工适配的细节落到了每一处配合位上。木质基座上的两个安装支座，孔位同轴度公差控制在0.02mm以内，加工时先做基座平面铣削保证基准面平面度，再用加工中心一次装夹完成两个支座安装孔的钻铰，避免二次装夹带来的位置偏差，从根源上减少皮带运行时的侧向力。大带轮采用辐条式镂空结构，不是单纯为了减重，每处镂空的圆弧过渡都做了R3圆角处理，铣削加工时不会出现应力集中的尖角，同时轮槽的表面粗糙度控制在Ra1.6，既保证皮带和轮槽的摩擦力足够，又不会因为表面过于粗糙加速皮带磨损。小带轮和动力输出端的配合采用过渡配合加平键定位，键槽的对称度公差严格控制在0.015mm，装配时不需要额外修磨就能实现无间隙配合，避免传动过程中出现键槽松动的异响。连接两个带轮的张紧结构没有采用额外的张紧轮，而是把小带轮的支座设计成长条可调孔位，调整皮带张紧度时只需要松开支座固定螺栓，移动小带轮位置就能完成张紧，减少了额外零件带来的装配累积误差，也降低了后期维护的复杂度。装置外侧的防护框架采用薄金属板材折弯成型，折弯处的内R角和板材厚度匹配，折弯后不会出现板材开裂的问题，框架上的散热格栅采用等距长条孔，激光切割时孔边的毛刺做了倒角处理，不会划伤装配人员的手部。框架和木质基座的连接采用内嵌式螺母，不需要在木质基座上攻丝，装配时直接用螺栓从基座底部锁紧，连接强度足够还不会破坏木质基座的表面平整度。这套装置还原了汽车发电机皮带传动的核心结构，每一处配合位的公差设计都匹配常规机加工的工艺能力，不需要特殊定制刀具或者高端加工设备就能完成制作，不管是用于机械结构教学演示，还是小功率传动场景的方案验证，都能直接参考对应的配合参数调整实际生产的工艺要求，避开很多皮带传动结构常见的加工、装配误区。
