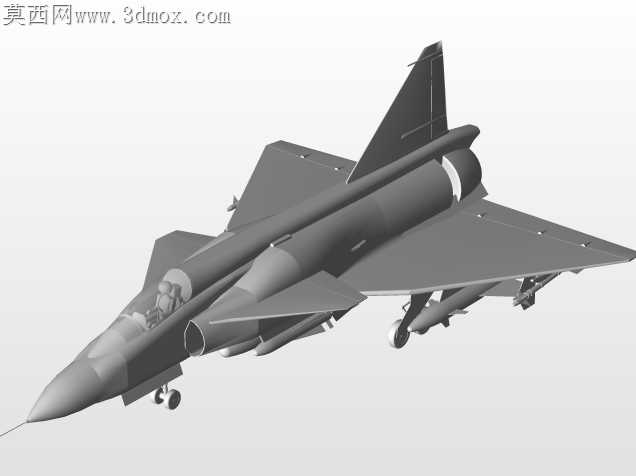

萨博37战斗机高精细外观结构设计

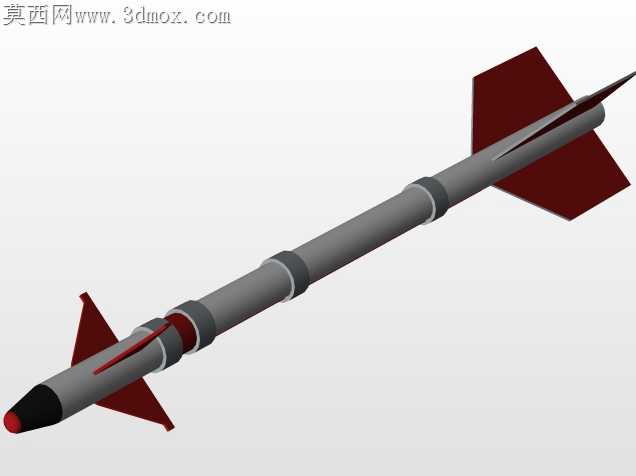

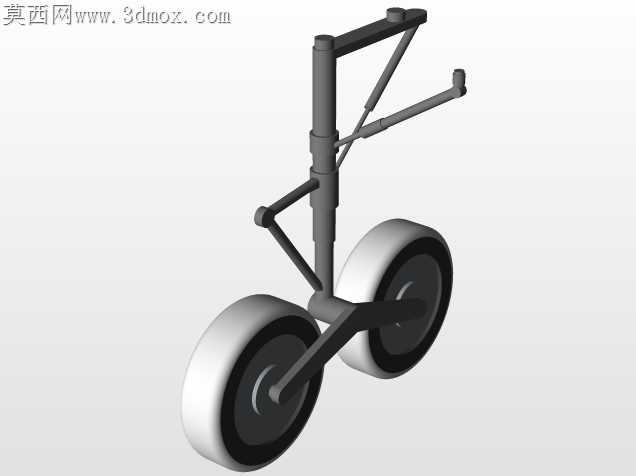

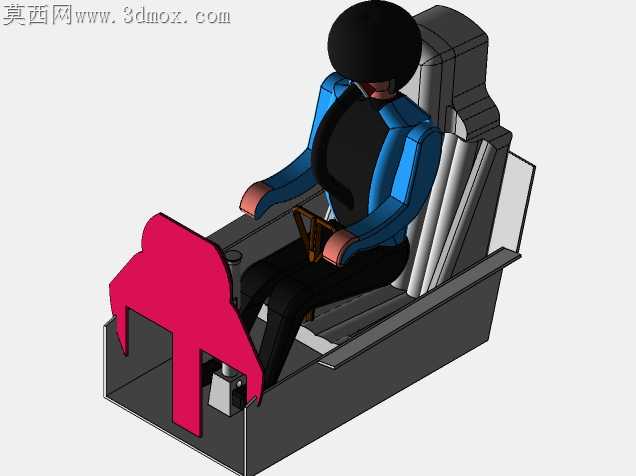

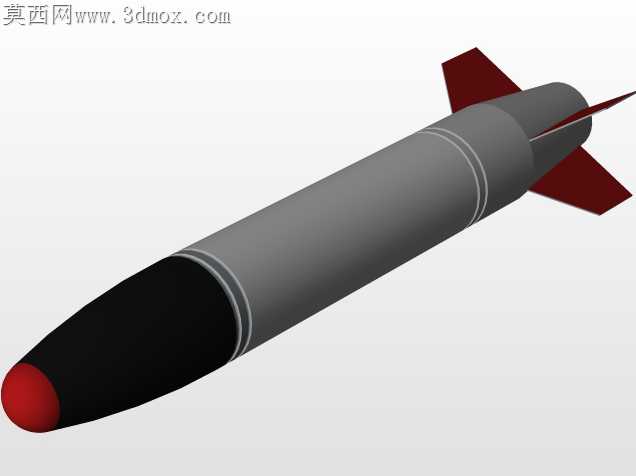

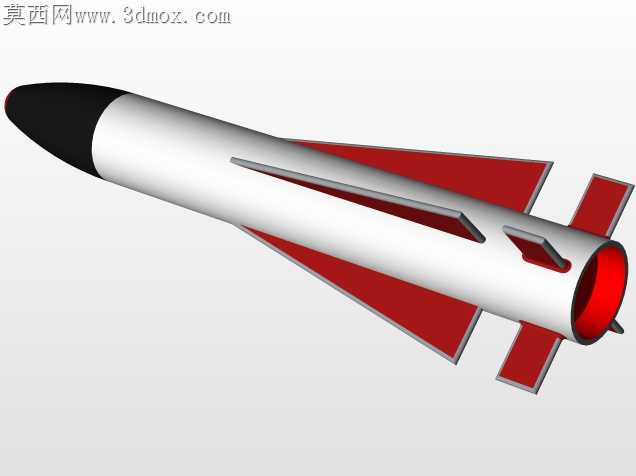

固定翼军用飞行器的曲面设计始终绕不开气动效率与结构可实现性的矛盾，这款萨博37战机的模型在曲面处理上，没有一味追求视觉上的流畅顺滑，而是把每一处曲面的曲率变化都对应到真实飞行器的气动需求上。机头棱线的过渡曲面没有做连续的大曲率顺滑处理，刻意保留了接近真实机型的折线拐点，这个位置的曲面曲率突变能在大迎角飞行时拉出稳定的脱体涡，给主翼面提供额外的升力补偿，要是为了曲面好看把这里磨成顺滑圆角，反而会丢失这个核心气动特征的结构表达。主翼与机身融合的翼根位置，曲面拼接处的G2连续精度控制得很克制，没有过度追求光影下的无折痕效果，因为真实机型这里的蒙皮本身就存在维护口盖的拼接缝隙，模型里特意在曲面交界位置预留了0.1毫米的台阶差，既还原了蒙皮分块的真实结构，也给后续如果要做实体加工预留了蒙皮板材的厚度余量，不会因为曲面完全共面导致加工时出现壁厚过薄的问题。机身侧面的进气道唇口曲面，没有做成规则的圆弧截面，而是顺着前机身的扰流走向调整了唇口上缘的曲率，上缘略向下压的曲面角度能把前机身拉出的附面层气流导到进气道外侧，避免低速飞行时进气道内出现气流畸变，这个细节如果只靠参考三视图拉曲面很容易做平，必须结合进气道的气流走向反复调整曲面控制点的权重。挂载点的位置曲面做了局部加厚处理，每一处导弹挂架的安装座都和机翼曲面做了嵌入式的贴合，不是简单把挂架模型贴在机翼表面，安装座的凹陷深度刚好匹配挂架连接结构的尺寸，就算后续做实体装配也不会出现挂架突出机翼表面、干涉导弹挂载的问题。垂尾与机身连接的位置，曲面过渡处特意做了微小的鼓包造型，对应真实机型里垂尾操作机构的容纳空间，没有为了机身线条流畅把这个鼓包抹平，毕竟这个位置的内部结构直接影响垂尾的偏转行程，曲面造型必须给内部机构留出足够的安装空间。座舱盖的曲面做了分层处理，外层的透明件曲面和内层的座舱框架曲面保留了均匀的间隙，不会出现透明件和框架穿模的问题，曲面的透明度渐变也对应了真实座舱盖的镀膜效果，边缘位置的曲面收边没有做尖锐的棱边，而是留了微小的圆角，既还原了真实座舱盖的包边结构，也能避免3D打印加工时出现边缘脆裂的问题。尾喷口的收敛片曲面做了分段式的独立造型，每一片收敛片的曲面角度都能对应喷口调节时的运动轨迹，不是做成一个整体的圆锥面，每片收敛片之间的间隙均匀控制在0.08毫米，既还原了喷口的结构细节，也不会因为间隙过大显得做工粗糙。机身上的减速板曲面没有和机身做完全齐平的处理，保留了微小的张开角度，曲面的边缘做了锯齿状的修型，能在减速板打开时减少气流震颤，这个细节的曲面调整不需要改动整体机身结构，却能大幅提升模型的真实感。起落架舱门的曲面和机身曲面的贴合度控制得很精准，舱门关闭时和机身蒙皮的阶差控制在0.05毫米以内，不会出现舱门突出机身或者凹陷进去的问题，舱门边缘的曲面做了轻微的倒角，对应真实舱门的密封胶条安装位置。
