带自闭式安全锁的起重机吊钩结构设计

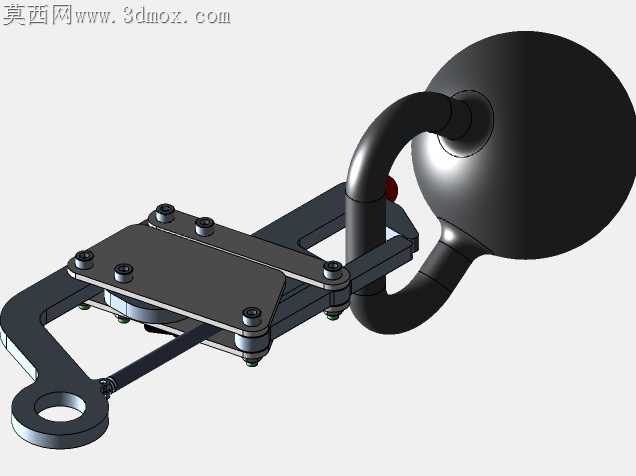

起重作业现场的脱钩坠物风险，始终是吊装安全管控的核心痛点，传统吊钩的防脱挡板易受碰撞变形、弹簧疲劳失效，重载吊装时一旦锁止失效，极容易引发重物坠落的恶性事故。这款自闭式安全锁吊钩的结构设计，完全跳开了传统外置弹簧挡板的思路，采用平行四边形连杆组实现锁止动作的自触发，没有外露的易损弹性元件，从根源上规避了磕碰损坏、锈蚀卡滞的隐患。

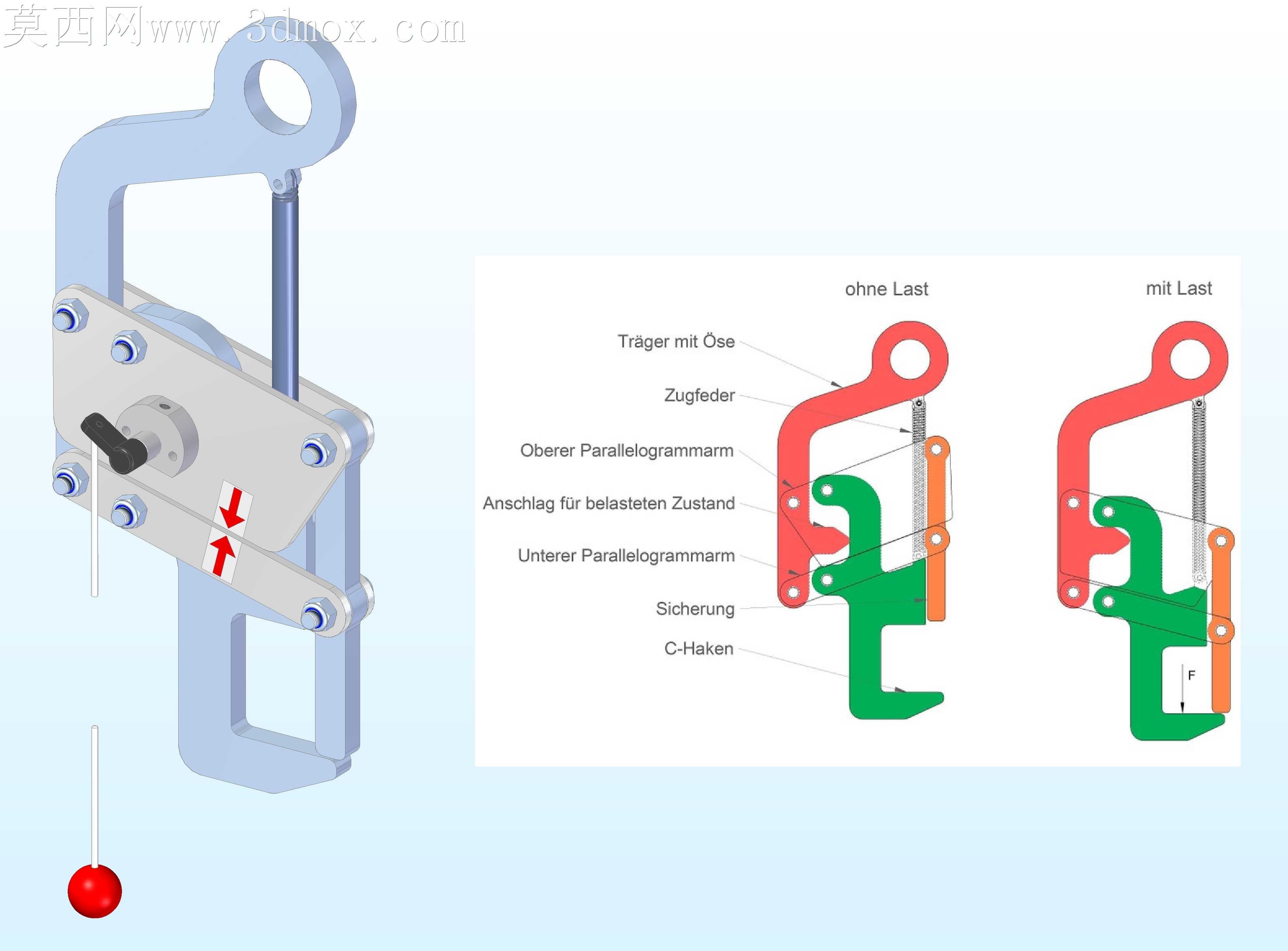

锁止机构的上下平行臂采用等长设计，铰接点的位置经过反复校核，空载状态下锁钩在拉簧作用下保持闭合，吊环挂入时仅需沿导向斜面推开锁舌即可完成入位，不需要额外手动扳动锁件，高空作业时操作人员无需探身触碰吊钩，大幅降低临边作业的坠落风险。带载状态下重物的拉力直接作用在上层牵引臂上，平行四边形机构会产生自锁力矩，载荷越大锁钩对吊钩开口处的压紧力就越强，哪怕吊索出现小幅晃动、偏摆，锁止结构也不会出现松脱间隙，完全避免了传统防脱板受侧向力翘起的问题。

铰接销轴的配合公差选在H7/g6间隙配合区间，既保证连杆组摆动时没有卡滞感，也不会因为间隙过大出现锁舌对位偏差，所有铰接位置都设计了沉头铆接位，组装后销轴端面不会突出构件平面，吊装时不会勾挂周边的吊索、脚手架杆件。吊钩主体的承力截面做了渐变圆弧过渡，没有直角铣削的应力集中点，锁钩的勾头位置做了15度的内倾角度，哪怕吊索在吊钩内出现小幅滑移，也会顺着斜面滑向吊钩承力槽深处，不会挤向锁止边造成额外受力。

安全锁的触发行程做了冗余设计，哪怕拉簧出现一定程度的疲劳松弛，只要载荷达到额定起重量的3%，平行臂的传力路径就会推动锁钩完全闭合，不会出现半锁止的临界状态。空载摘钩时仅需向上轻抬锁钩尾部的操作柄，就能克服拉簧力打开锁止位，操作力控制在15N以内，戴厚劳保手套也能轻松操作，不会出现摘钩困难影响作业效率的问题。整个锁止机构完全内嵌在吊钩的侧板之间，外部没有突出的操作件，吊运过程中碰到构筑物、设备外壳时，不会因为碰撞意外触开锁止结构，适配厂房内设备密集、作业空间狭窄的吊装场景。
