2.5英寸快装管道卡箍紧固结构

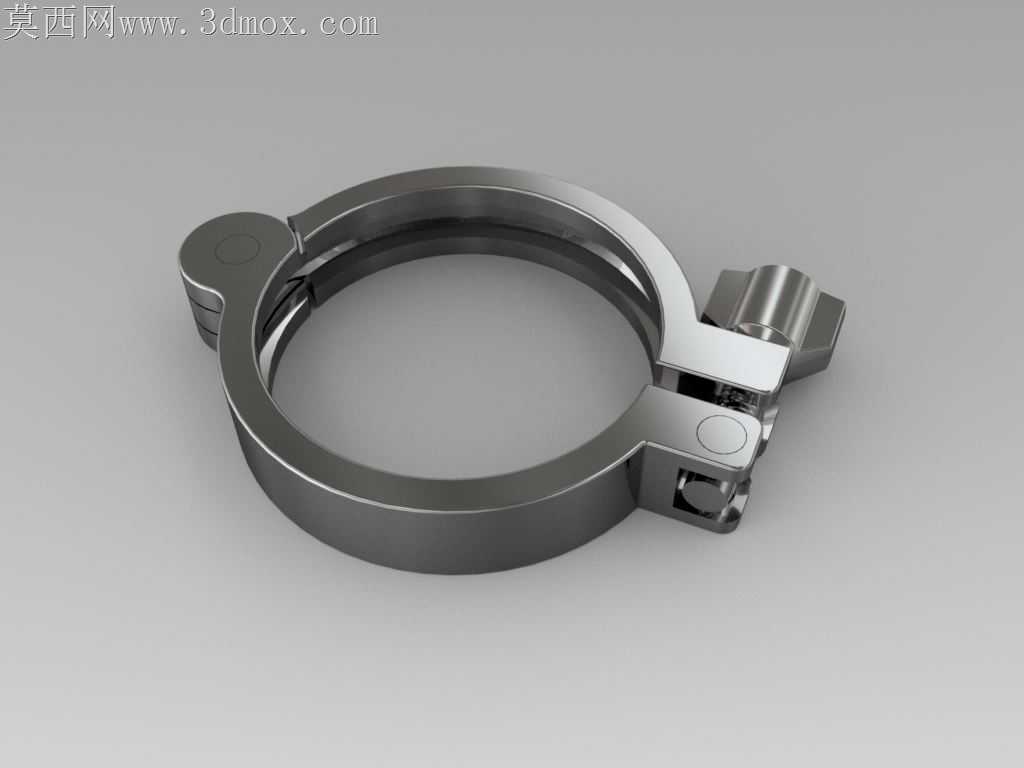

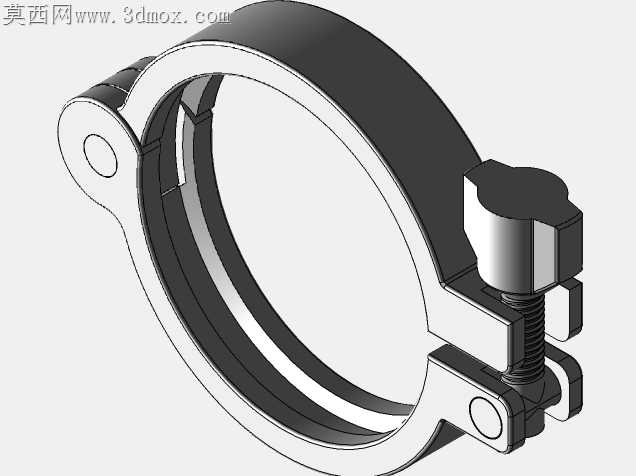

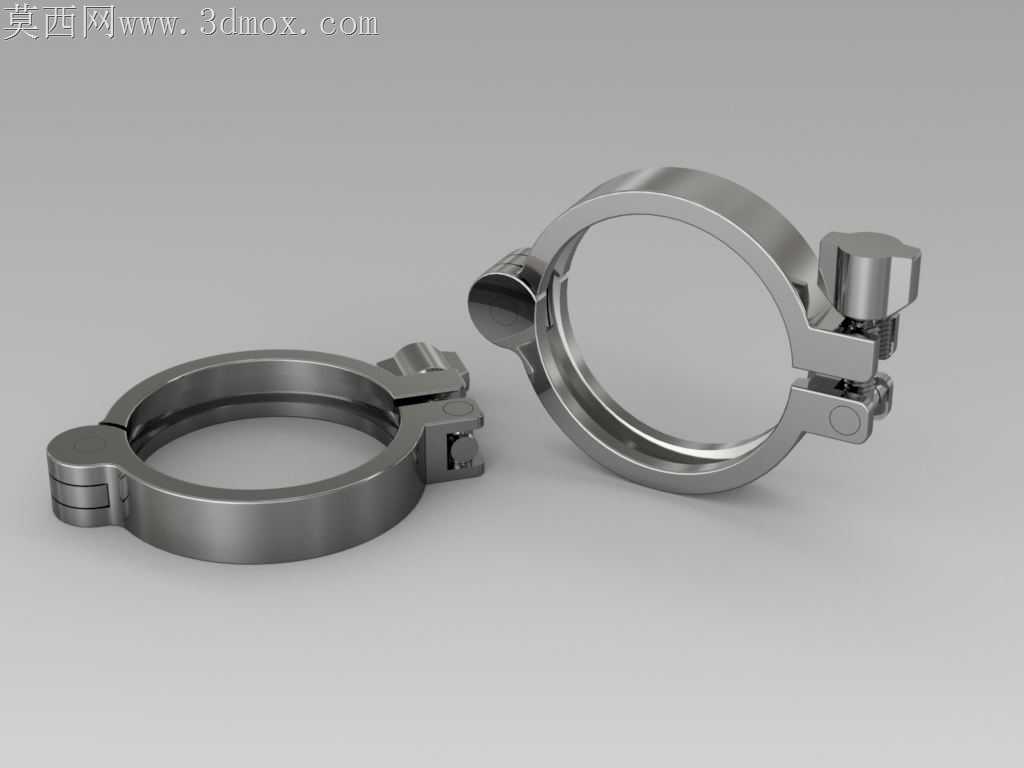

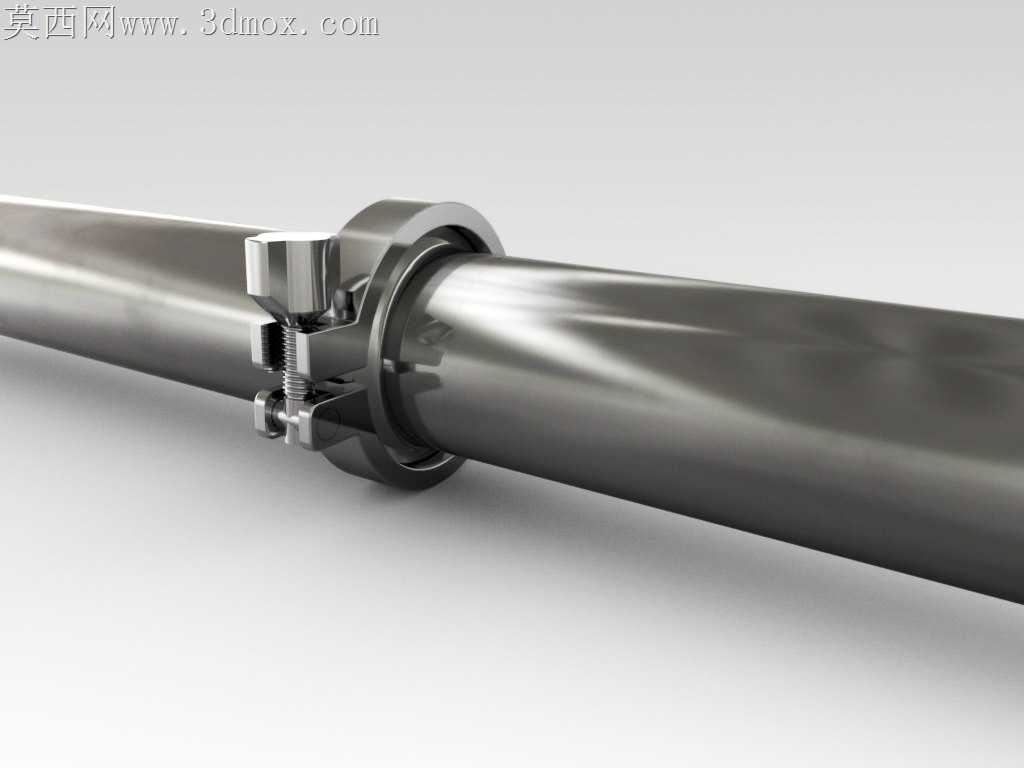

洁净流体管路现场安装常遇到卡箍咬合错位、锁紧后密封面受力不均的问题，传统冲压卡箍在反复拆装后铰链处易出现旷量，导致快装接头处漏液，这套2.5英寸卡箍的结构设计刚好针对这类现场痛点做了针对性调整。卡箍的铰链销轴处做了沉孔包边处理，没有采用常见的外露翻边铆接结构，避免了清洗死角残留物料，也能减少拆装过程中销轴受外力磕碰变形的概率，加工时销轴与孔的配合公差选H7/h6间隙配合，既保证开合顺畅，又不会出现径向晃动导致的箍带错位。锁紧端的蝶形螺母座做了嵌入式限位凸台，螺母拧紧时不会跟着螺栓跟转，现场徒手操作不需要额外用扳手固定螺母座，比普通卡箍的拆装效率提升近四成，箍带内侧的圆弧槽做了0.2mm的倒角过渡，不会刮伤快装接头的法兰翻边，避免不锈钢密封面出现划痕导致的密封失效。两款不同锁紧结构的卡箍适配不同工况，带快拆扳把的款式用于需要频繁拆装的物料管路，每次拆装不需要完全拧下螺母，扳开扳把就能直接取下卡箍，扳把的转轴处做了防滑脱的卡簧槽，长期使用扳把也不会从支座上脱落。全螺纹锁紧的款式用于压力稍高的管路，螺纹段做了滚压处理，表面粗糙度控制在Ra1.6，反复拧紧也不会出现螺纹滑牙的问题，箍带的圆弧曲率和2.5英寸快装法兰的外轮廓完全贴合，锁紧时整个圆周面受力均匀，不会出现局部压得过紧导致法兰变形，或是局部压合力不足出现渗漏的情况。金属表面做了电解抛光处理，没有明显的刀痕和冲压褶皱，渲染时特意强化了不锈钢哑光金属的质感，铰链缝隙处的光影过渡自然，能清晰看到各个配合面的贴合状态，方便加工时核对各个结构的位置关系。卡箍的开合角度做了限位设计，最大张开角度刚好能越过法兰翻边，不会因为开度过大导致铰链处应力集中出现断裂，扳把的握持面做了圆弧过渡，徒手按压时不会硌手，即使戴防滑手套操作也能顺利锁紧。
