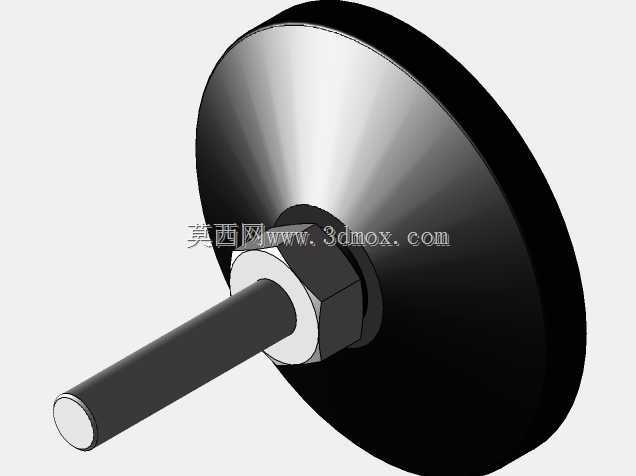

M10规格80mm调节支撑脚结构

　　在各类工业生产设备、输送线体、轻型工作台、检测台架的安装调试环节，地面水平度偏差带来的设备倾斜问题一直是现场安装人员需要优先解决的问题，这类带螺杆的可调支撑脚，就是针对这类场景设计的基础调平支撑部件。不同于固定式脚垫，这款支撑脚采用M10规格的外螺纹螺杆搭配大直径防滑底盘的结构，螺杆长度适配80mm的调节行程，能够覆盖绝大多数工业现场地面不平带来的高度差补偿需求，单支支撑脚可承载数百公斤的静载荷，满足轻型到中型设备的支撑需求。从结构设计逻辑来看，这款支撑脚的螺杆与底盘采用分体式装配结构，螺杆下端嵌入底盘的内嵌金属嵌件中，既保证了螺纹调节时的转动顺畅度，又避免了螺杆转动时带动底盘摩擦地面，损伤地面涂层或者产生转动异响。

　　底盘采用大直径圆盘设计，接触地面的一侧做了防滑纹理处理，增大与环氧地坪、水泥地面、瓷砖地面的接触摩擦力，设备安装调平完成后不会出现支撑滑移的问题，同时大直径底盘也能分散设备对地面的压强，避免长期承重下地面出现压痕凹陷，尤其是在铺设有防静电地坪、PVC地坪的生产车间，这种大接触面的支撑脚能有效保护地面面层不受破坏。螺杆部分采用标准M10公制粗牙螺纹，螺纹公差符合普通紧固件的通用精度要求，不需要定制专用的安装螺母，设备底部的安装梁只需要预先加工M10的螺纹孔，或者配套标准M10六角螺母、法兰螺母即可完成安装，不需要额外加工特殊的安装结构，适配性极强。螺杆与底盘衔接的位置设计有一体式六角台，现场调试时不需要额外夹持螺杆光杆部分，

　　只用普通开口扳手卡住六角台就能转动调节支撑高度，调试完成后可以在螺杆上加装锁紧螺母，抵紧设备底部的安装面，避免设备运行过程中因为振动导致支撑脚螺纹回转，出现高度偏移、设备倾斜的问题。从安装边界来看，这款支撑脚完全收拢时的整体高度较低，能够适配底部安装空间有限的设备，80mm的调节行程可以满足从地面到设备安装面0到80mm范围内的高度调整，安装时只需要在设备底部支撑梁对应位置预留M10的螺纹安装位，不需要额外预留过大的操作空间，底盘直径大于常规同规格螺杆的支撑脚，在地面不平整的车间现场，哪怕地面存在局部小凹陷，大直径底盘也能稳定接触地面，不会出现支撑点悬空的问题。在实际应用场景中，这类支撑脚除了常规的生产设备调平，

　　也可以用在铝型材搭建的工作台、物料架、检测治具台的底部支撑，搭配铝型材的端面连接板可以快速完成组装，不需要焊接等复杂加工工序，拆装调整都十分方便。不同于带滚轮的脚轮结构，这类固定支撑脚没有滚动结构，设备调平完成后位置固定，不会因为外力碰撞出现位置偏移，适合需要保持位置固定的加工设备、检测设备使用。设计这类支撑脚的三维模型时，需要重点关注螺纹部分的建模精度，保证螺纹参数符合公制螺纹的标准尺寸，同时底盘的防滑纹理不需要做过细的特征建模，避免模型文件过大影响装配调用，六角台的对边尺寸需要符合标准扳手的尺寸规范，保证实际加工生产后能够用常规扳手完成调节操作，底盘与螺杆的同轴度公差需要控制在合理范围内，避免调节时出现螺杆偏斜、支撑受力不均的问题。在设备选型阶段，设计人员可以根据设备的整体重量、地面条件、需要的调节行程来选择对应规格的支撑脚，M10规格的这款支撑脚适合单支撑点载荷在300kg以内的设备使用，如果设备重量更大，可以选择更大螺纹规格、更大底盘直径的同系列支撑件，保证支撑稳定性。
