1200升锥底立式储液罐结构设计

这款锥底立式储液容器主要面向化工原料仓储、车间生产中转、废液收集暂存等场景设计，日常使用中可适配酸碱类化工原液、生产制程用水、液态工业辅料的存储需求，锥底结构的设计初衷是解决平底储罐排料残留的痛点，当存储易沉淀介质、高粘度液体或是需要彻底清空罐体内部时，锥底的倾斜角度可以让介质依靠自重完全流向底部出料口，无需额外增设罐内吹扫或者人工清理的工序，能大幅降低换料、清罐的作业工作量。

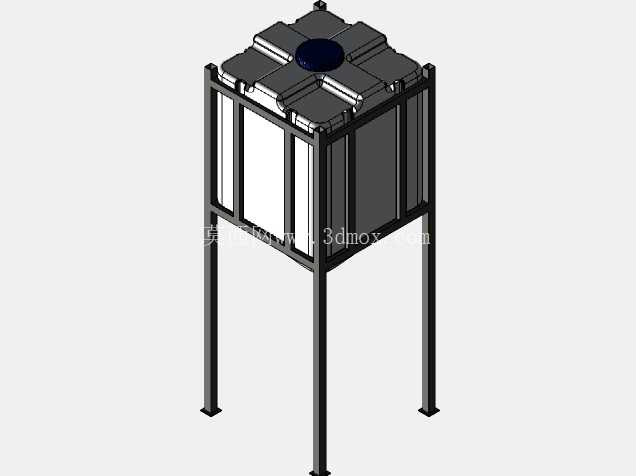

从结构组成来看，整套装置分为内胆罐体与外部支撑框架两个核心部分，内胆采用一体滚塑成型的工艺思路设计，顶部设置带密封结构的加注口，日常加注作业时可通过顶部人孔或者加注口完成物料补充，加注口的密封结构可避免存储过程中物料挥发、外界杂质落入罐内，同时顶部预留的安装平面也可根据使用需求加装液位计、呼吸阀、搅拌组件等外接配件。罐体上部为方正的立式储液腔，相比同容积的圆柱罐体，方正结构在车间并排布置时可以最大化利用仓储空间，减少相邻罐体之间的空隙浪费，尤其适合在有限的仓储区域内多台阵列布置。下部锥段的倾斜角度经过反复校核，既保证了物料的自流排净效率，也控制了整体安装高度，避免锥段过长导致罐体整体重心过高带来的稳定性问题。

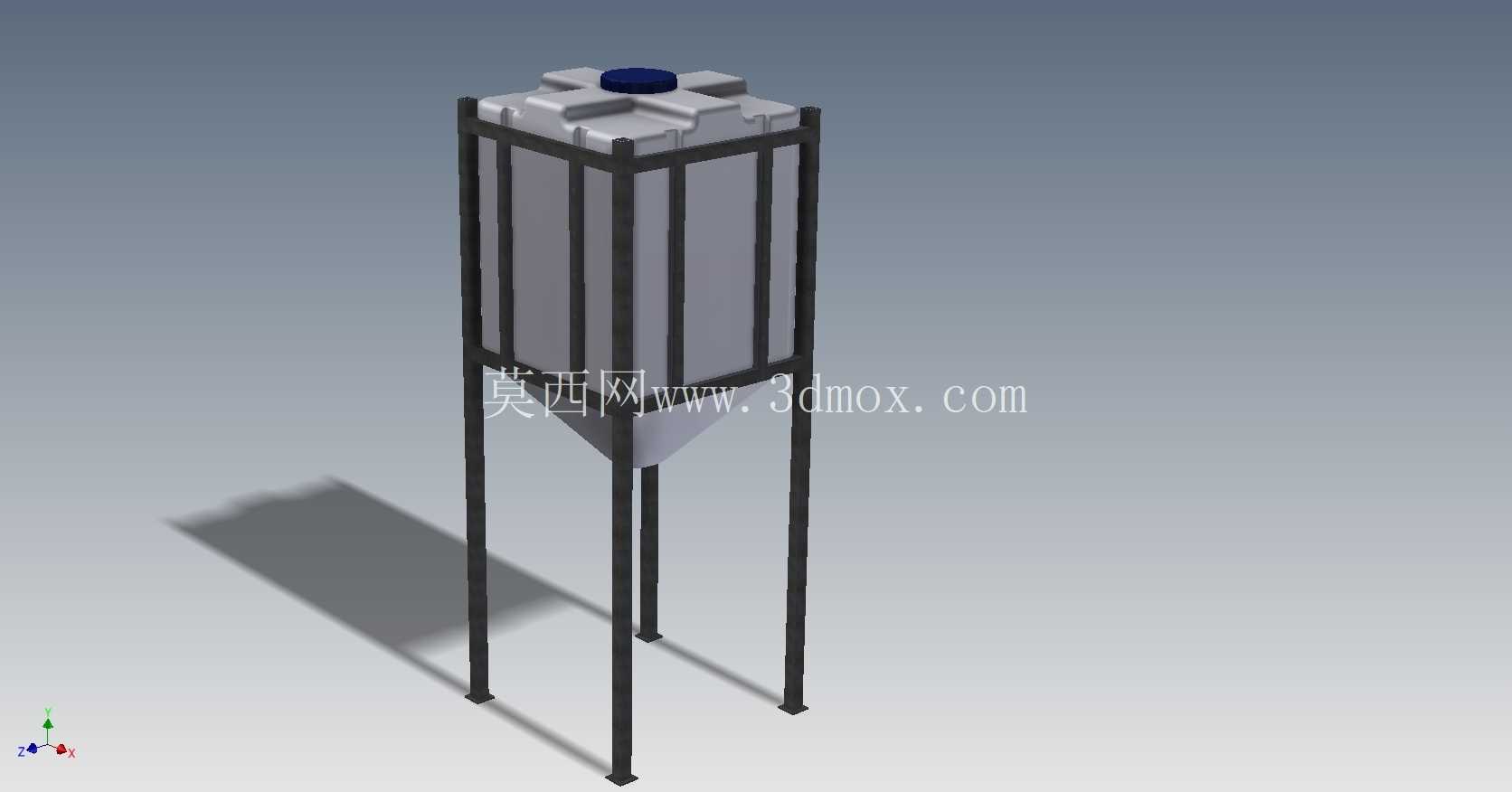

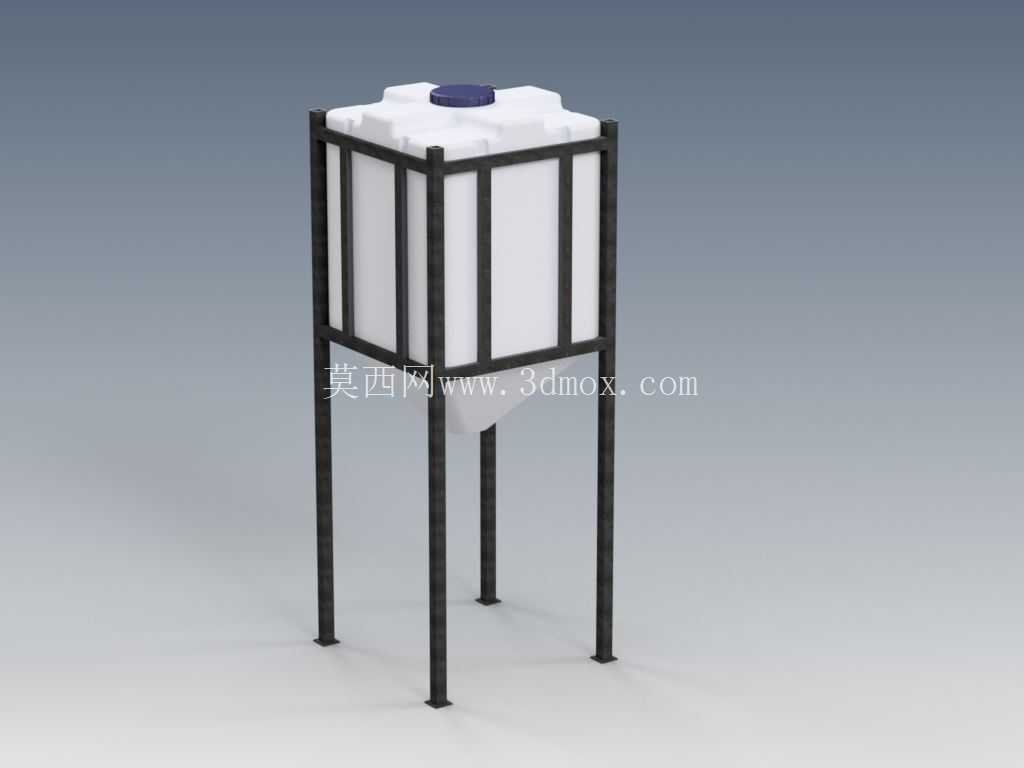

外部支撑框架采用标准型钢焊接成型的设计思路，四根主立柱垂直落地，立柱之间通过横向连接杆形成多层箍紧结构，刚好贴合内胆罐体的外壁，一方面可以约束内胆在盛装液体后的侧向膨胀变形，避免塑料内胆长期受液压作用出现鼓胀开裂，另一方面框架的落地支脚直接承担整个罐体满载时的全部重量，支脚底部预留了地脚安装孔，现场安装时可通过膨胀螺栓与地面基础固定，防止满载状态下罐体受外力碰撞出现倾覆。框架的高度设计刚好让锥底底部的出料口预留出足够的操作空间，下方可直接放置接料桶、接驳输送管道，或是安装排污阀门，不需要额外搭建高架平台来适配出料操作。

设计过程中需要重点考量几个边界条件：首先是满载状态下的框架强度校核，当罐体盛装密度接近水的介质时，整体满载重量超过1.2吨，框架的主立柱需要承受长期静载荷，横向连接杆的排布间距需要经过计算，避免内胆装液后在杆间位置出现超出允许范围的形变；其次是安装边界的控制，整套装置的占地尺寸适配标准工业托盘的规格，方便使用叉车进行整罐转运，支脚的跨距设计也兼顾了地面承载的压强要求，普通硬化车间地面即可直接安装，不需要额外做特殊的承重基础；另外锥底与立式腔体的过渡位置做了圆弧过渡处理，避免直角位置出现应力集中，长期使用过程中不会因为应力疲劳出现开裂渗漏的问题。

在实际生产应用中，这类储液罐还可根据存储介质的特性调整内胆壁厚，若是存储强腐蚀性介质，可更换对应耐腐材质的内胆，外部框架也可做防腐喷涂处理来延长使用寿命；若是用于室外露天布置，可在顶部加装遮阳防尘的外盖，避免长期日晒加速内胆材质老化。相比传统的焊接金属储罐，这种框架加塑料内胆的结构自重更轻，安装转运都更便捷，同时耐腐性能更优异，不需要定期做防腐除锈维护，长期使用的维护成本更低，在中小型化工生产车间、水处理工位、仓储物流的液态物料存储环节都有很高的适配性。建模过程中需要重点保证内胆与框架的配合间隙，框架的箍紧位置需要与内胆的加强筋位置对应，避免装配时出现干涉，同时所有焊接位置的结构都要符合型钢焊接的工艺要求，保证实际生产时可以直接按照三维模型下料焊接，不需要二次调整尺寸。
