万升容量立式储液罐体结构设计方案

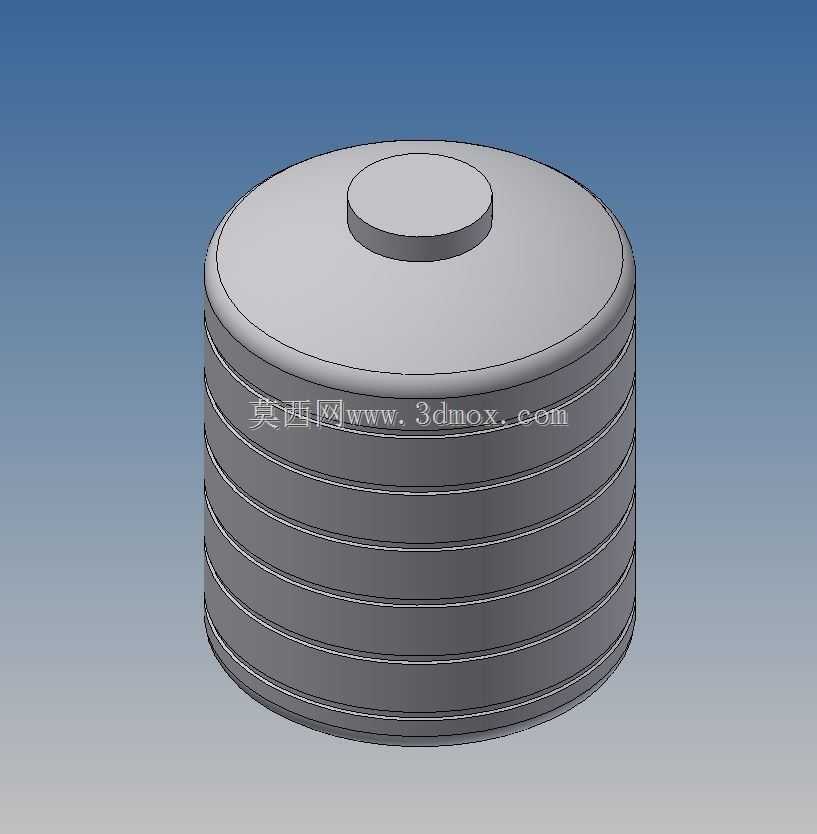

　　在印染、纺织类生产厂区的流体存储工段，这类大容量立式储槽是物料暂存环节的核心承压容器，日常用来中转常温状态下的生产用水、染液调配助剂等液态介质，区别于卧式储罐的长轴布局，立式结构能最大程度压缩厂区平面占地，在寸土寸金的生产车间排布里，能给周边的输送管路、泵组预留出充足的操作检修空间。从结构设计逻辑来看，罐体采用等直径圆柱筒体搭配标准椭圆顶封板的构型，顶部居中设置的小直径凸台是工艺人孔的安装基座，日常运维时作业人员可通过该位置进入罐体内部完成清洁、焊缝探伤、内衬层检查等作业，不需要额外在筒体侧方开大尺寸开孔，能最大程度降低筒体整体的应力集中风险。筒体外侧均匀排布的多道环形加强筋，是针对薄壁大直径罐体做的刚度强化设计，

　　当罐体满载液态介质时，筒壁会承受随液位高度变化的静液柱压力，环形加强筋能将筒壁的局部径向变形约束在允许范围内，避免长期满载运行出现筒壁鼓胀、焊缝拉裂的问题，同时这种环向筋结构也能提升罐体吊装转运过程中的抗形变能力，减少运输环节的结构损伤。设计阶段需要先明确安装边界条件，这类立式储罐采用平底坐装式安装，基础需要做水平度偏差不超过千分之一的钢筋混凝土承台，承台尺寸要比罐体底环边宽出150mm以上，方便后期做地脚固定以及底部渗漏检查；罐体总高度控制在直径的0.8倍左右，属于低重心立式容器，不需要额外设置侧向防风拉索，只要在底环处均匀布置固定螺栓即可满足室内安装的稳定性要求，如果是室外露天布置，还需要在顶部加强筋位置预留防雷接地点的安装位。

　　从功能适配性来说，这类储罐的接口都做了模块化预留设计，除了顶部人孔，筒体下部距离底板200mm位置预留出液口，顶部封板上预留进液口、溢流口、排气口的安装法兰，所有法兰的公称压力统一匹配0.6MPa等级，适配印染车间常规的流体输送压力等级，不需要单独做非标法兰定制，能降低现场安装的配件采购成本。设计建模时要重点把控环筋与筒壁的连接焊缝形式，采用连续角焊缝满焊，焊脚高度不小于筒壁壁厚的0.7倍，避免出现虚焊、漏焊导致的介质渗漏；顶部封板与筒体的连接采用对接焊结构，焊后需要做煤油渗透试验，确保拼接位置无渗漏隐患。另外考虑到印染车间的介质存在一定腐蚀性，建模时可以预留3mm的腐蚀裕量，筒壁实际壁厚在计算承压所需厚度的基础上叠加腐蚀裕量，

　　保证罐体的设计使用寿命能匹配厂区整体的设备更新周期。在安装空间核算上，罐体周边需要预留至少800mm的环形操作通道，满足日常阀门操作、管路巡检的空间需求，顶部人孔位置要预留垂直方向1.2m以上的操作空间，方便人孔盖的开启与运维人员进出。这类储罐的进液管要延伸至罐体内部距离底板300mm位置，出口做45度斜切处理，避免进液时高速流体冲击罐底造成局部冲蚀，同时也能减少进液过程中产生的泡沫，对于染液类易起泡沫的介质存储，还可以在进液口上方加装防溅挡板，这些细节结构在三维建模阶段都要做完整的结构体现，方便后续出工程图时直接提取尺寸，指导车间下料卷板、焊接组装。不同于高压储罐的厚壁设计，这类常压大容量储槽的设计核心是在保证刚度与密封性的前提下，尽可能优化板材利用率，环形加强筋采用扁钢煨制而成，相比整板加厚的方案能减少30%左右的板材用量，同时也能降低罐体整体自重，减少基础承台的承重负荷。建模过程中要注意所有转角位置做R10以上的圆角过渡，避免应力集中，尤其是人孔凸台与顶封板的连接位置，要做圆滑过渡处理，减少交变载荷下的疲劳开裂风险。
