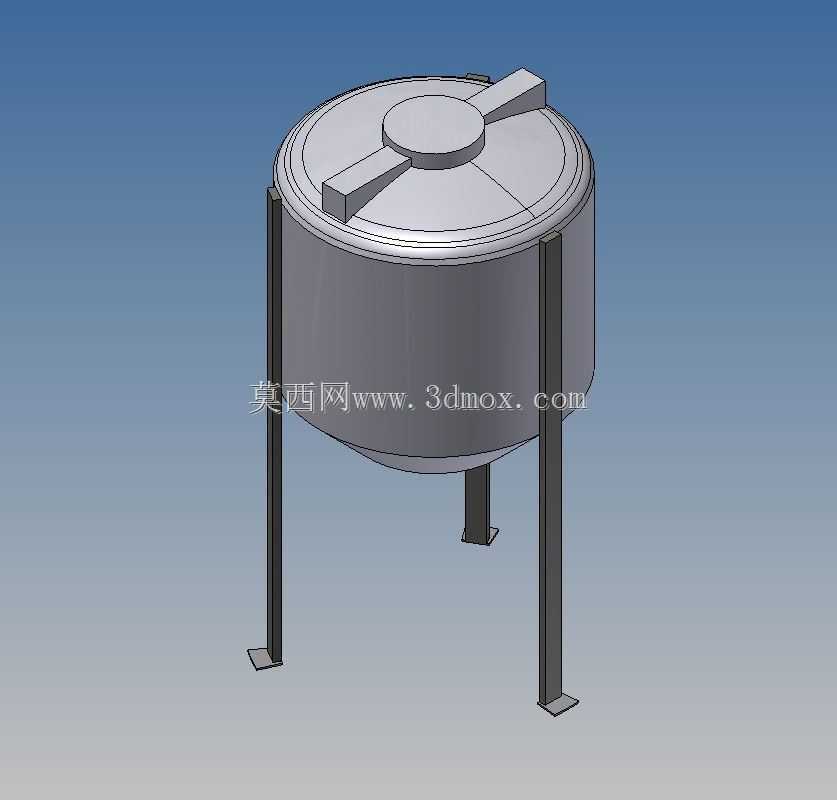

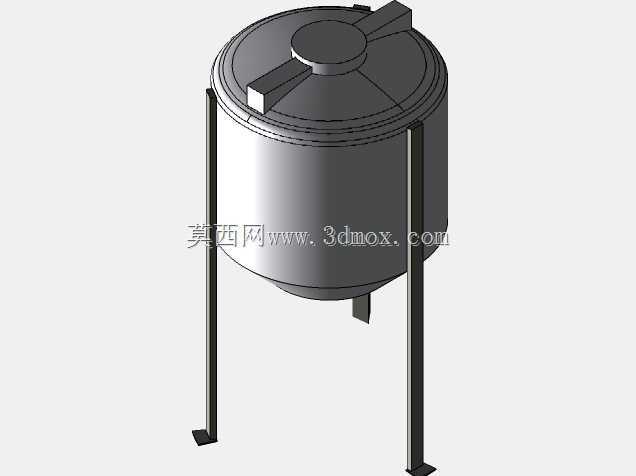

立式支腿结构1500升工业储料罐体设计

　　该立式储料罐体的设计，首先锚定纺织染整车间的染料、助剂存储场景，同时兼顾水处理环节中间水槽的暂存需求，在结构选型阶段放弃了传统卧式罐体的布局，转而采用立式圆柱筒体加锥底下料的结构形式，核心考量是车间平面占地紧张的现状，同等容积下立式结构的水平投影面积仅为卧式罐体的六成左右，能够适配车间边角区域、设备间隙的安装空间，不需要额外调整现有生产线的布局走向。从功能实现层面看，罐体顶部设置的对称式快开人孔结构，既能够满足日常开盖投加物料、清理内壁的操作需求，人孔盖上的凸起加强结构可以在罐体带微压工况下避免盖板变形，对称布置的两个操作手柄不需要额外辅助工具，单人即可完成开盖、关盖的锁紧动作，适配车间一线操作人员的日常作业习惯。

　　支撑结构采用三根等边角钢制作的支腿，支腿底部焊接方形地脚垫板，安装时可以通过垫板与预埋基础板焊接固定，也可以搭配膨胀螺栓直接固定在硬化地面上，三根支腿呈120度均匀分布在筒体下部外侧，相比四支腿结构，不需要在安装时反复调整支腿的水平度，避免出现支腿悬空受力不均的问题，支腿的高度预留了锥底出口的操作空间，锥底的倾斜角度设置为15度，能够保证存储的液态物料、带少量悬浮物的染液依靠自重完全排空，不会在罐底形成积料死角，减少日常清理的工作量。筒体部分的壁厚选型按照常压微压容器的设计规范取值，筒身上部与圆形平盖封头采用焊接连接，焊缝位置预留了打磨余量，避免焊接应力集中导致的长期使用变形，封头边缘做了圆弧翻边处理，既能够提升封头的结构刚度，

　　也可以避免边缘锐角划伤操作人员。在安装边界的考量上，罐体的最大外径控制在1.4米以内，总高度（含支腿）控制在2.2米，顶部人孔开启后的最大高度不超过2.6米，能够适配常规车间3米层高的安装要求，不需要额外抬高车间顶棚或者开挖地面。支腿的安装定位圆直径比筒体外径大200毫米，保证罐体放置后的稳定性，即使在侧面受到轻微的外力碰撞也不会出现倾覆风险。设计过程中针对染整车间的腐蚀环境，所有钢结构件的表面处理预留了防腐涂层的厚度余量，建模时所有的焊接位置都做了焊缝实体简化，方便后续出工程图时直接标注焊接要求，锥底与筒体的连接位置做了圆弧过渡，避免直角位置的应力集中，同时也能减少物料挂壁的问题。在实际使用场景中，

　　该罐体既可以作为常温染料的调配暂存罐，通过管道与染缸连接实现染液的定量输送，也可以作为水处理环节的中间水槽，存储待处理或者处理后的生产用水，罐体顶部预留的接口位置可以根据实际需求加装液位计、进料管、呼吸阀等附件，不需要对主体结构进行二次切割修改。建模时所有的配合尺寸都做了公差适配，支腿与筒体的连接位置预留了焊接坡口的尺寸，地脚垫板上的螺栓孔按照长圆孔设计，允许安装时存在少量的位置偏差，降低现场安装的对位难度。整体结构没有复杂的曲面或者特殊加工件，所有零部件都可以采用常规的钢板、型材切割焊接制作，加工难度低，生产制造成本可控，适合中小规模的生产车间批量制作使用。
