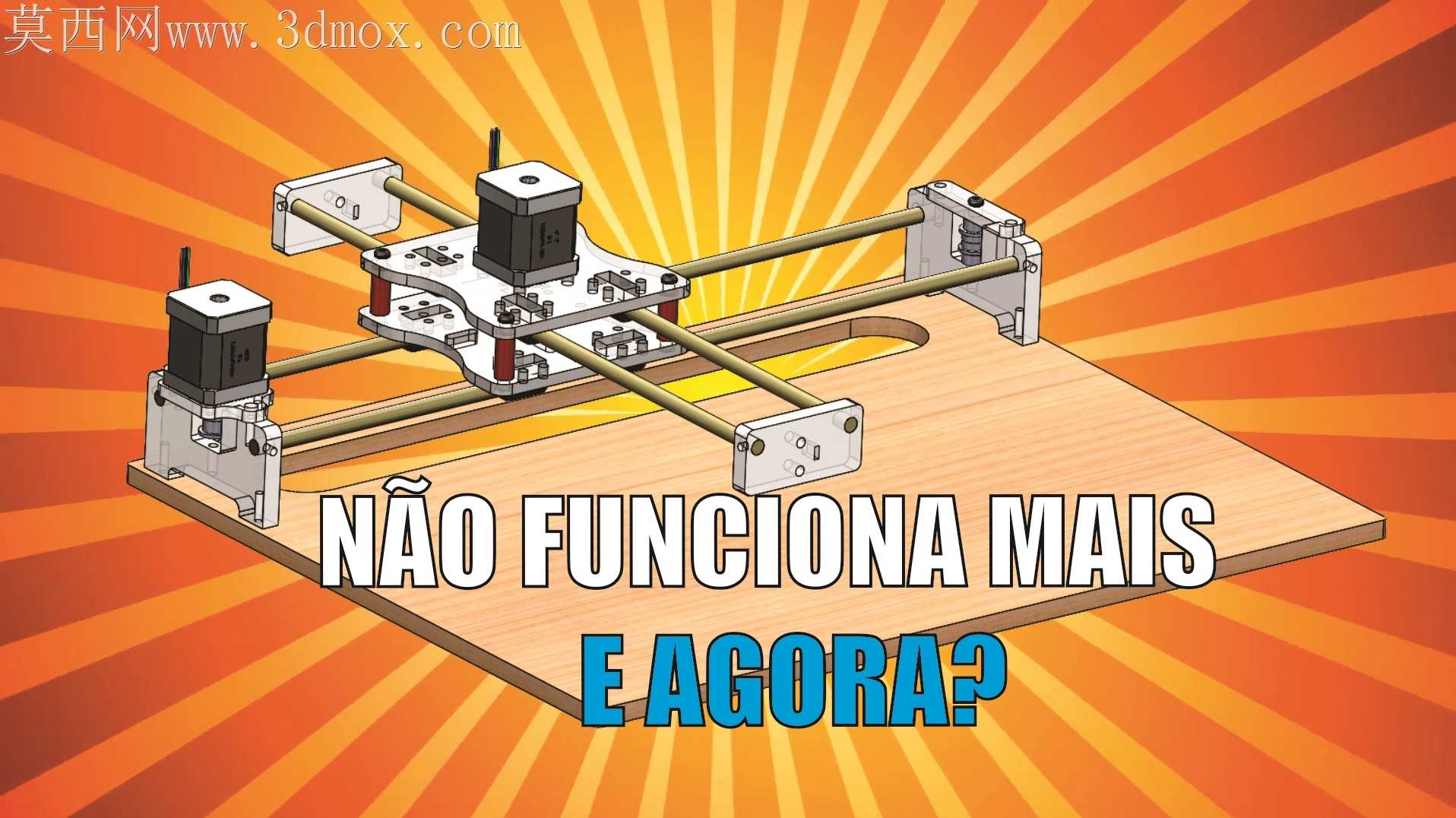

桌面级双轴传动数控绘图执行机构

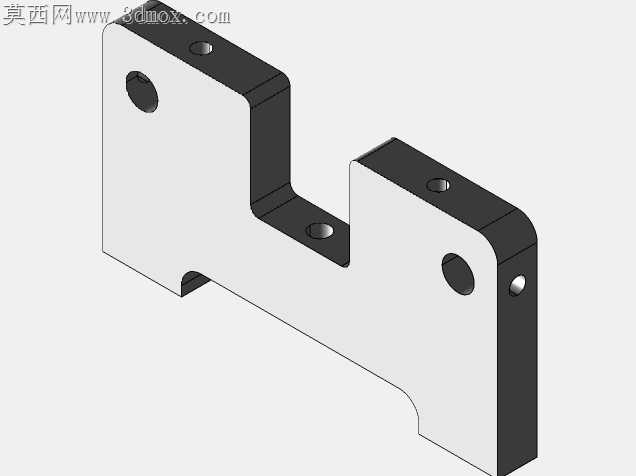

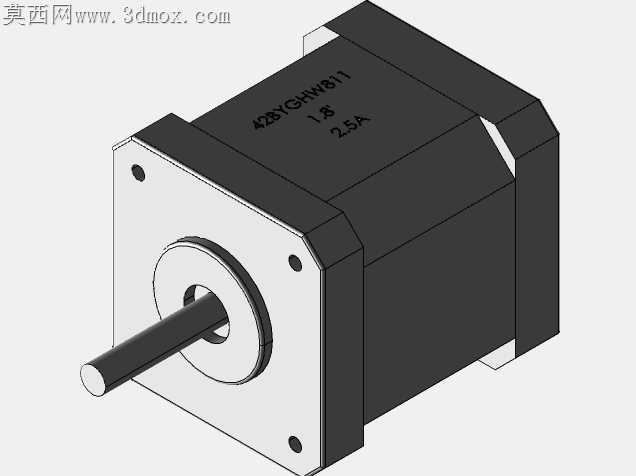

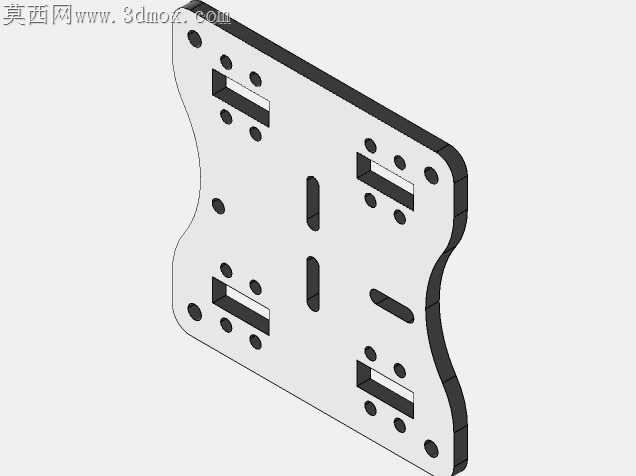

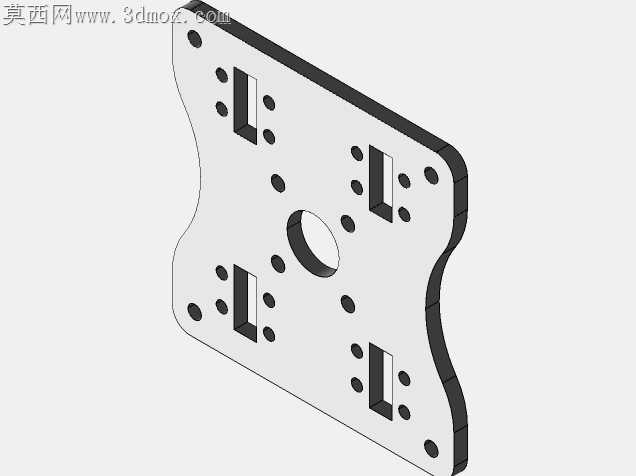

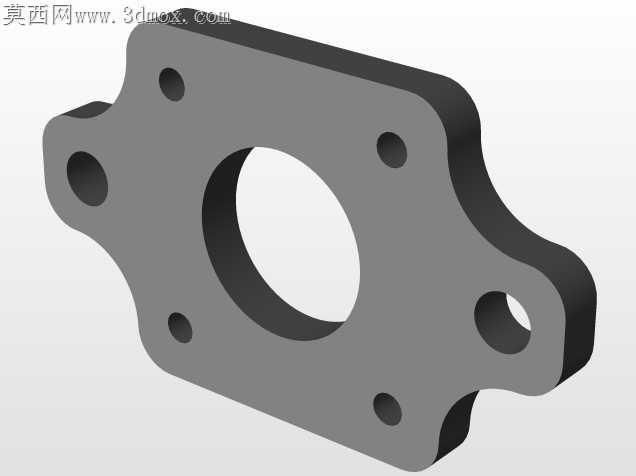

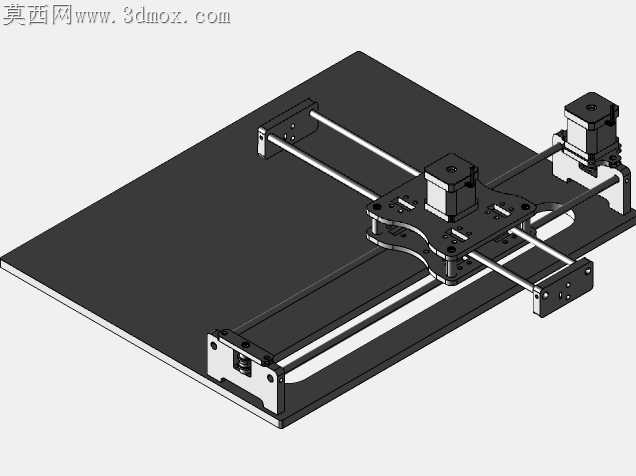

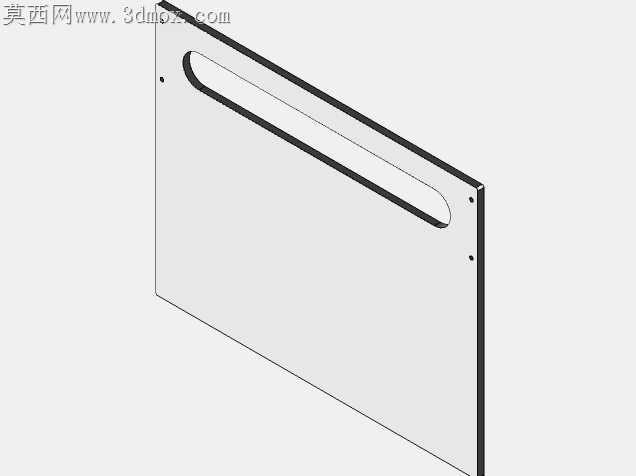

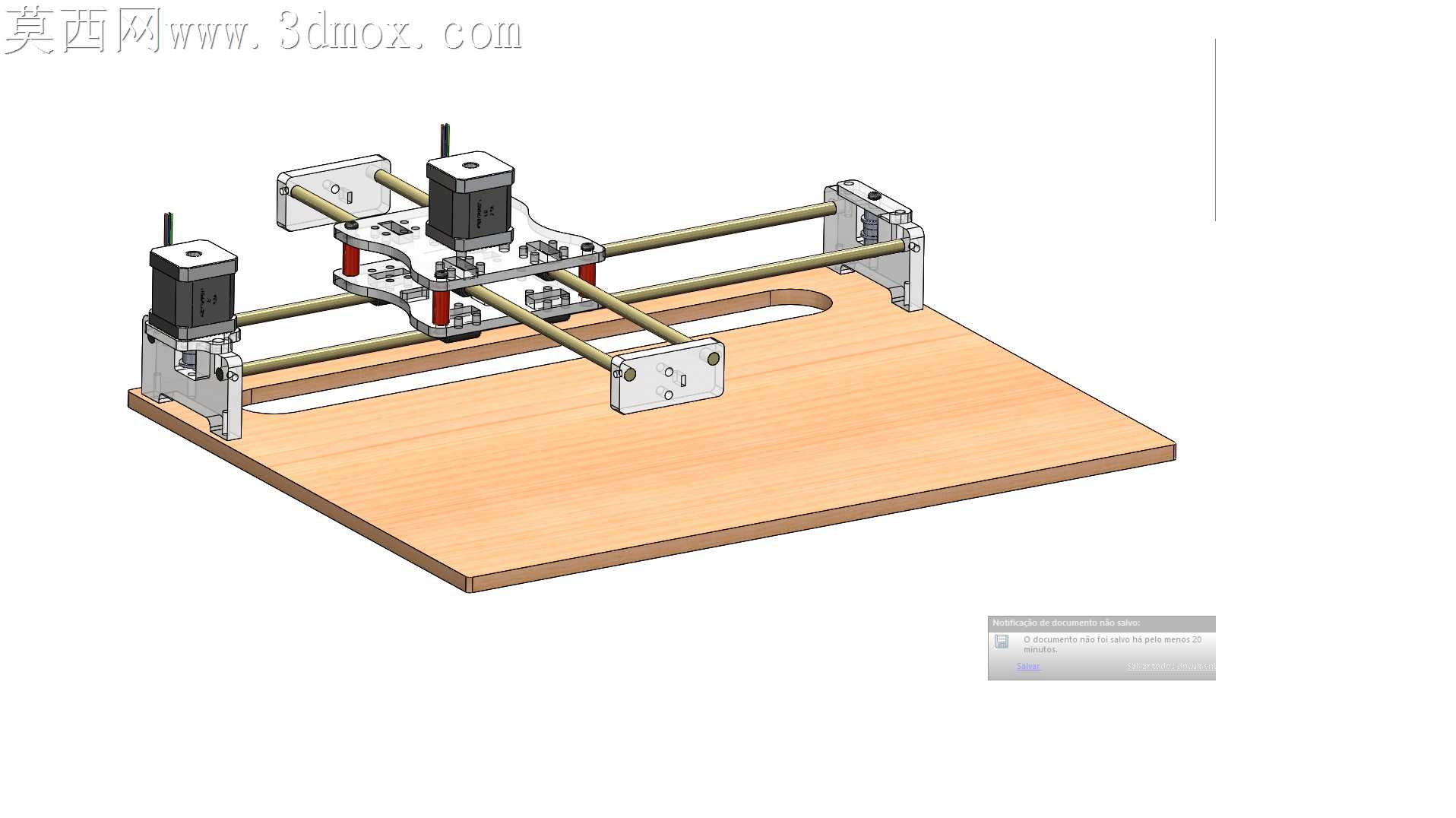

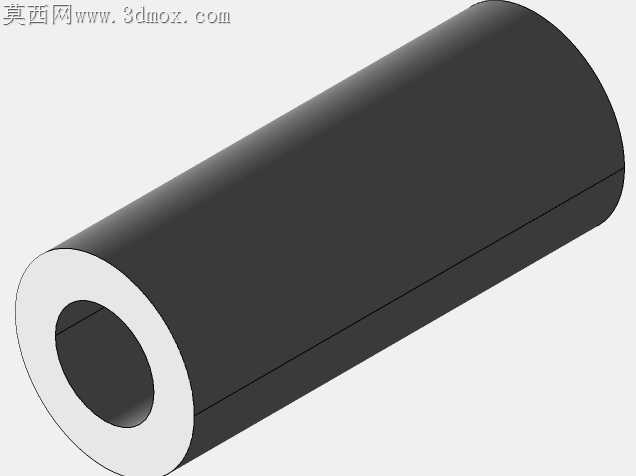

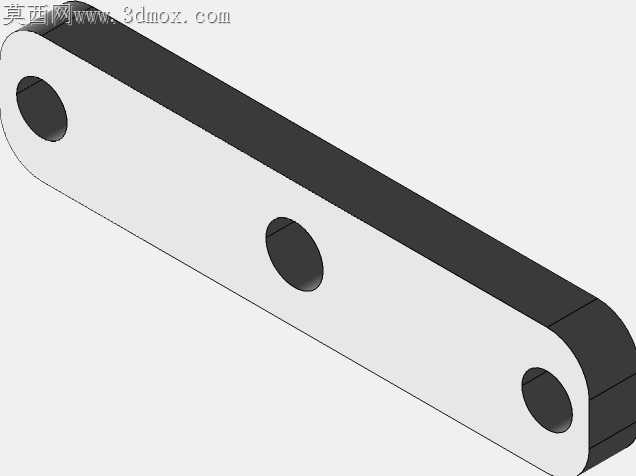

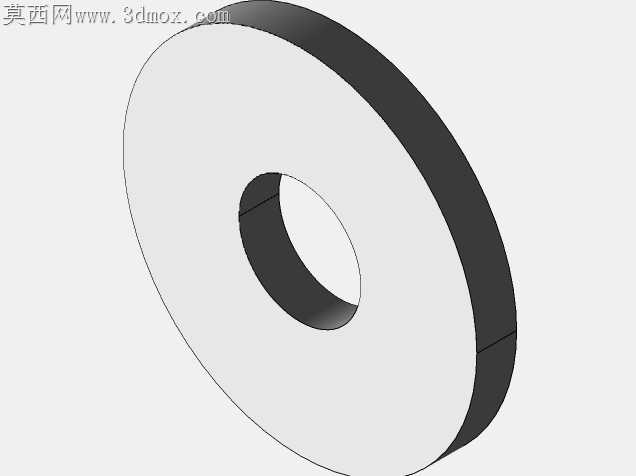

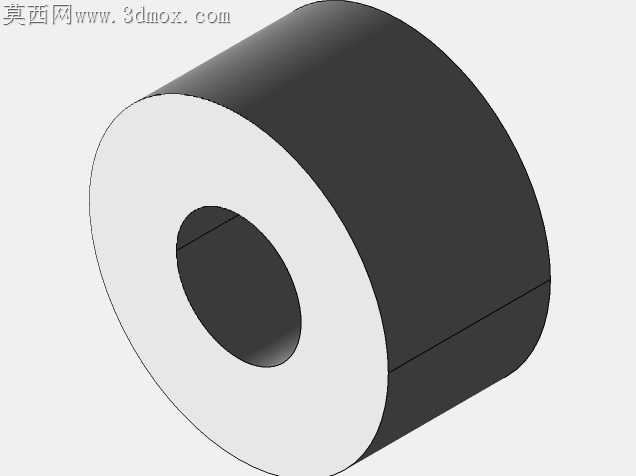

桌面级小型数控绘图设备的落地难点，从来不是光轴导轨的选型或是步进电机的扭矩匹配，而是运动组件与木质工作台面的装配公差累积——光轴两端的固定座直接锁附在台面上，木质基材的钻孔位置偏差会直接传导到光轴平行度上，哪怕0.1度的夹角，都会让滑动座在行程中段出现卡滞，长期运行还会加剧直线轴承的磨损。这套执行机构在固定座与台面之间预留了0.2mm的调整间隙，锁附螺丝时可以通过塞尺微调两侧固定座的同轴度，不用额外加工定位销孔，对非机加工材质的工作台适配性极强。滑动座上的笔架安装位做了腰型孔设计，绘图笔的下压行程可以根据不同笔型的笔尖长度自由调整，配合步进电机的Z向微抬动作，能避免换笔或移动时笔尖刮花纸面，哪怕是马克笔这类笔尖较粗的绘图工具，也能保证落笔压力均匀，不会出现线条深浅不一的情况。两根平行光轴的跨距经过反复调试，既不会因为跨距过小导致滑动座运行时出现偏转，也不会因为跨距过大增加整机的横向尺寸，刚好适配A4幅面的绘图范围，放在桌面使用不会占用过多空间。驱动电机的安装座与滑动座采用分体式锁附结构，电机输出轴与同步轮的同轴度可以通过安装座上的微调螺丝校准，避免同步带运行时出现跳齿或偏磨，同步带的张紧度不用额外设计张紧轮，直接通过电机安装座的长槽孔就能调整，减少了不必要的零件数量，装配时的调试难度也大幅降低。木质工作台的边缘做了圆角过渡，搬运时不会划伤手部，台面上的长槽刚好避让滑动座的底部凸起，哪怕笔架下压到最低位置，也不会和台面发生硬碰撞。整套机构没有采用复杂的钣金折弯件或是定制铝型材，大部分结构件都可以通过小型雕刻机加工完成，甚至3D打印也能满足强度要求，对于电子制作爱好者或是教学实训场景来说，不用依赖复杂的加工设备就能完成整机装配，调试过程中能直观理解两轴联动的运动逻辑，同步带传动的公差补偿、光轴导轨的平行度校准这些实操知识点，都能在装配过程中直接掌握，比单纯的理论教学更有实际意义。
