带数显控制端的液控流量计量装置

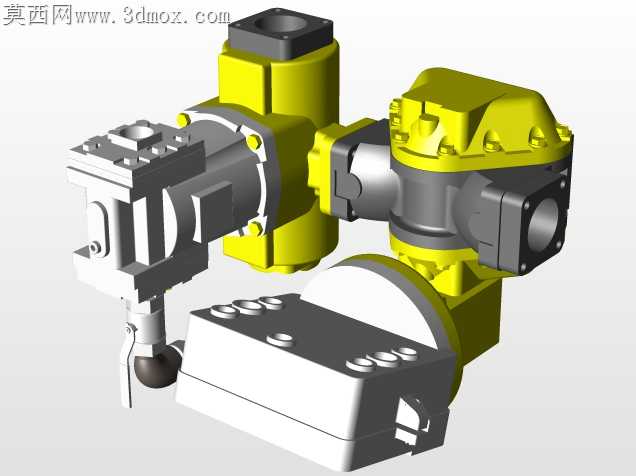

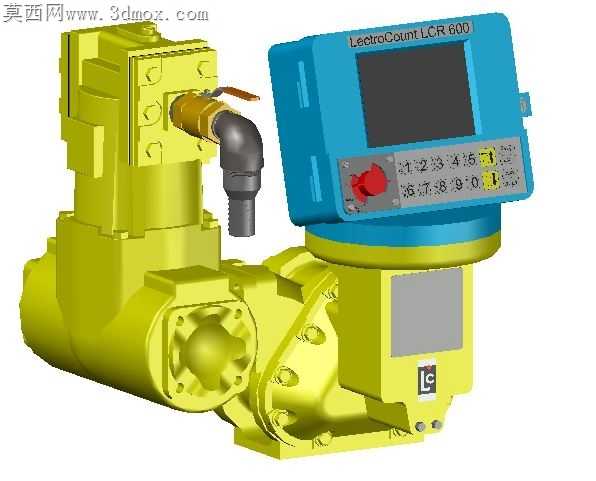

流体计量场景里最容易被忽略的装配隐患，是计量主体与数显控制端的连接同轴度偏差——现场带压工况下，哪怕0.1mm的错位都会引发密封件偏磨，三个月内就可能出现渗漏、计量跳数的问题。这套液控流量计的结构处理，刚好把这类隐患在设计阶段做了规避。黄色计量阀体的上端连接位做了内嵌式止口定位，不是靠外接法兰的螺栓硬拉对齐，止口的配合公差选了H7/h6的小间隙配合，控制端套入后自然找正同轴度，螺栓只起压紧密封的作用，不用承担定位校正的受力，现场装配哪怕是新入行的运维人员，也不会装出偏心错位的问题。弯管接头的位置特意留了15度的偏转余量，接头根部做了圆弧过渡卸荷槽，现场接输油胶管的时候，不用硬掰胶管对准接口，拧接头的时候可以顺着胶管的自然走向微调角度，不会因为胶管的长期拉扯应力把接头根部掰出裂纹。数显控制端的外壳做了下探式包边，刚好罩住阀体与控制端的连接缝隙，户外加油场景下遇到暴雨、扬尘，雨水和灰尘不会顺着连接缝渗进内部电路，按键面板的边缘做了一圈凸起的密封筋，贴膜贴合后不会因为长期按动出现边缘翘边进灰的问题。阀体侧面的端盖连接位，螺栓孔做了等深锪平处理，螺栓拧紧后端面完全贴合，不会因为螺栓头凸出台面堆积油污，日常擦拭维护的时候一擦就净，不会留清洁死角。计量腔内部的转子安装位做了轴向限位台阶，转子运转的时候不会因为流体压力波动出现轴向窜动，避免长期窜动磨损腔体内壁导致计量精度漂移。控制端的急停按钮特意做了内凹式设计，比面板平面低2mm，现场搬运、接管线的时候不会被误碰触发停机，按钮周边留了足够的手指操作空间，戴劳保手套也能顺畅按动。阀体底部的安装脚做了长圆孔设计，现场固定到安装基座的时候，不用完全对准螺栓孔位，顺着长圆孔微调位置就能顺利穿入螺栓，降低现场安装的对位难度。数显屏幕的安装角度做了15度的仰角倾斜，操作人员站在设备前方不用弯腰低头，平视就能看清计量数值，长时间抄录数据也不会颈椎疲累。
