多叶片同步收展式光圈快门结构

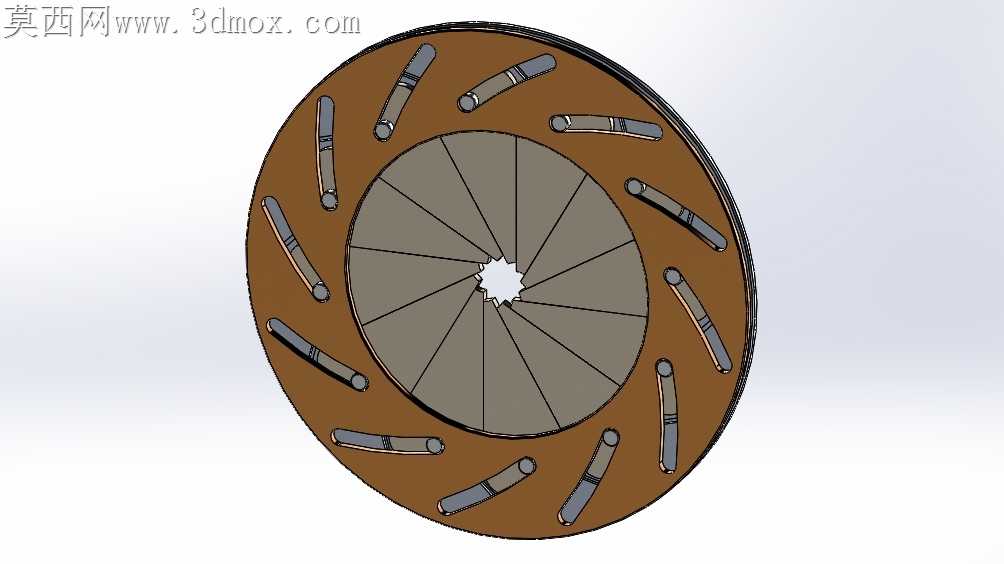

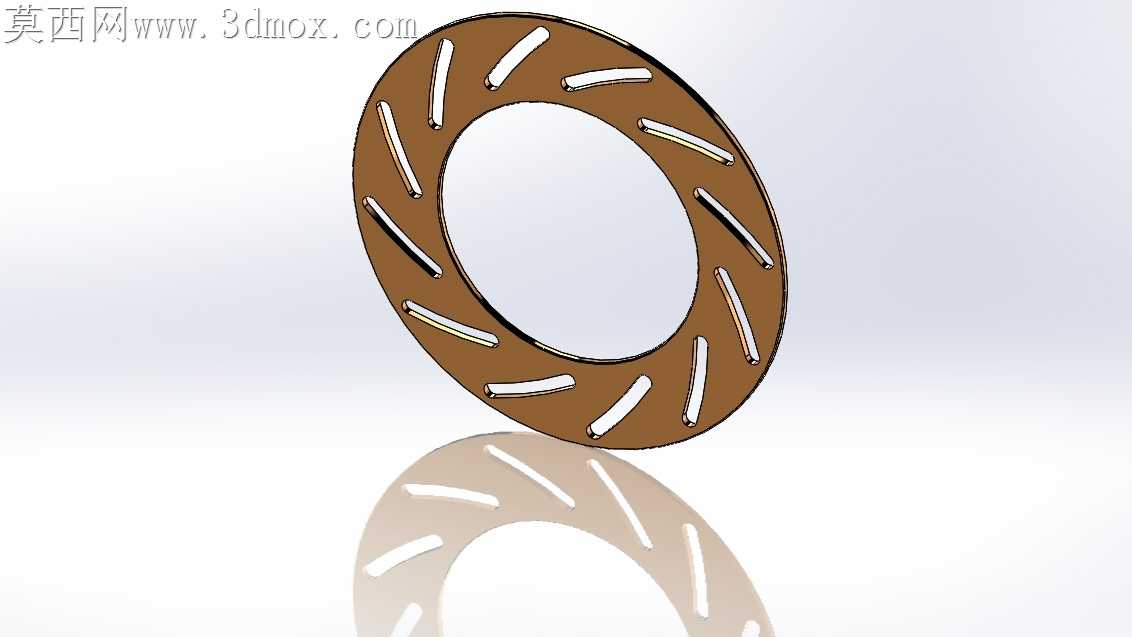

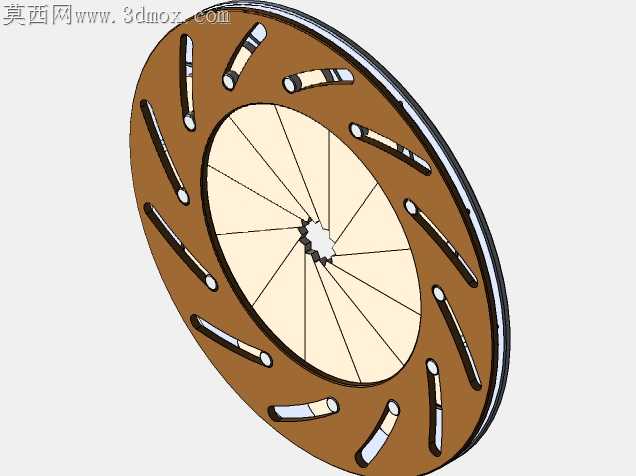

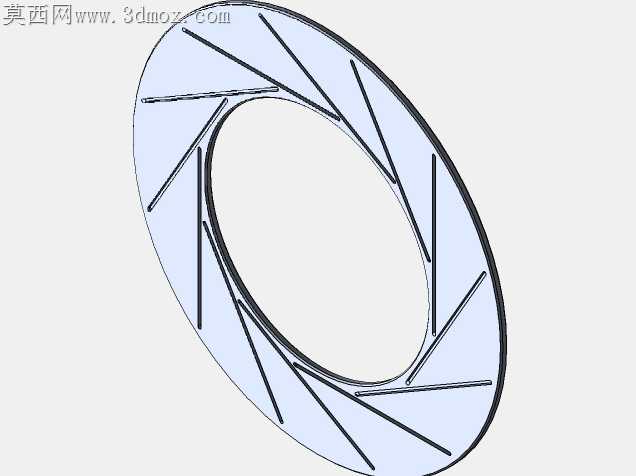

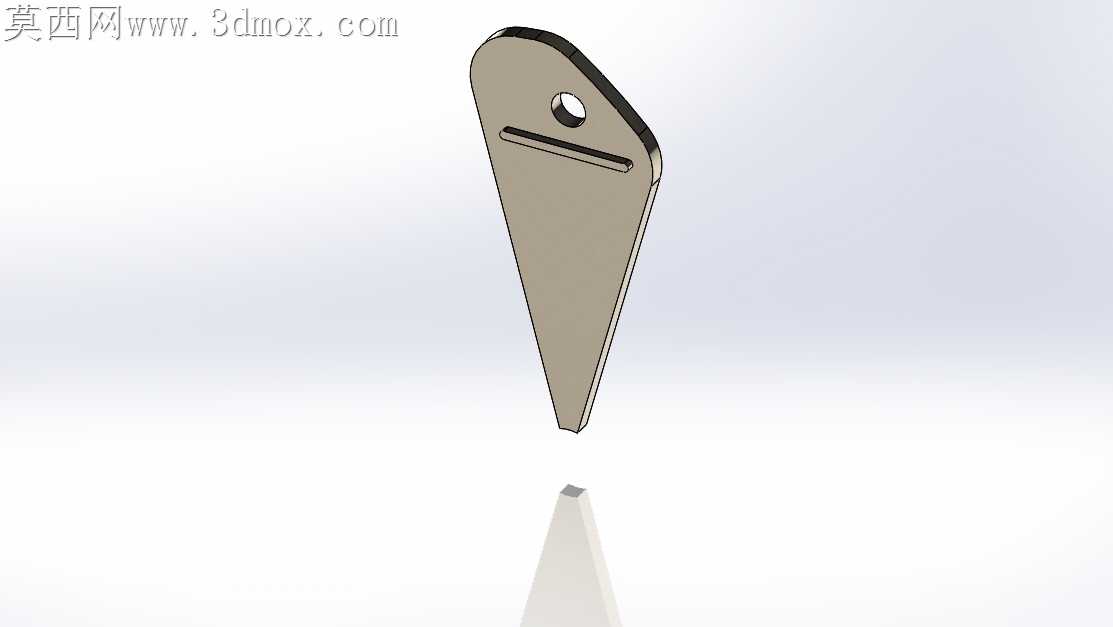

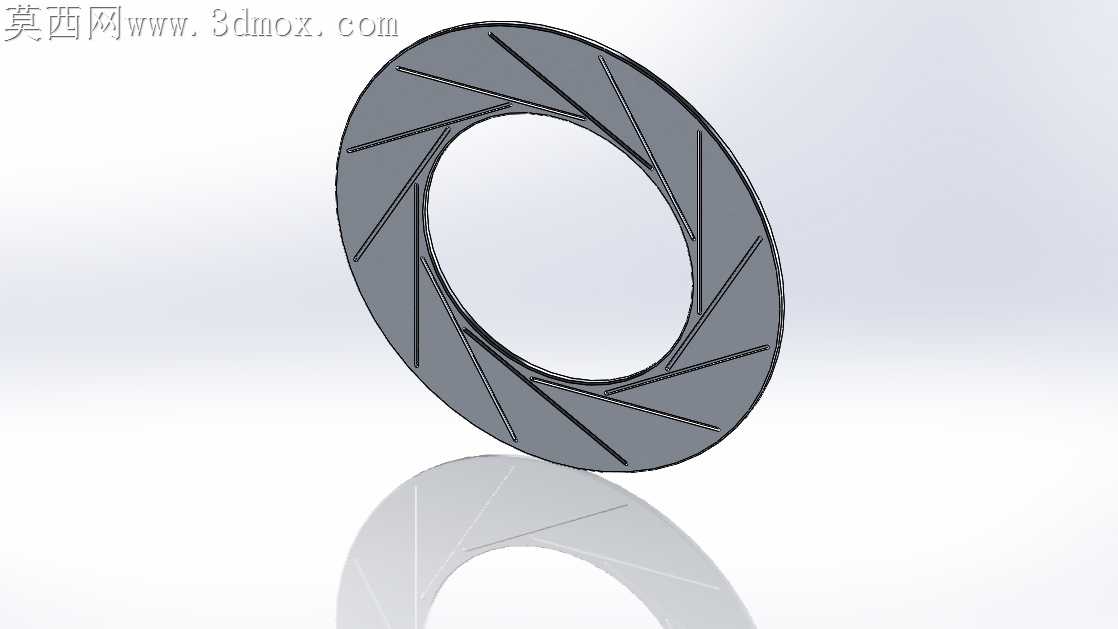

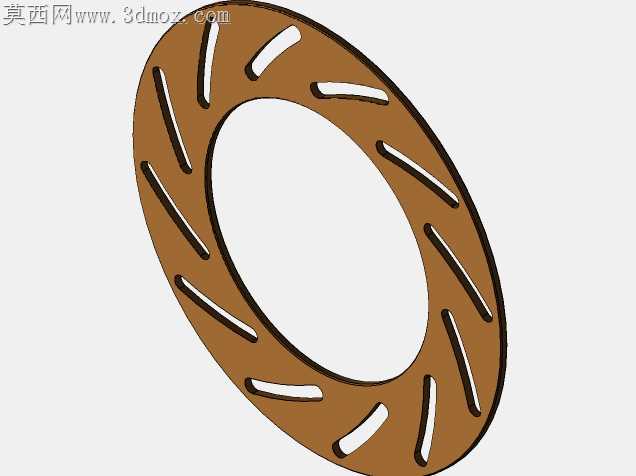

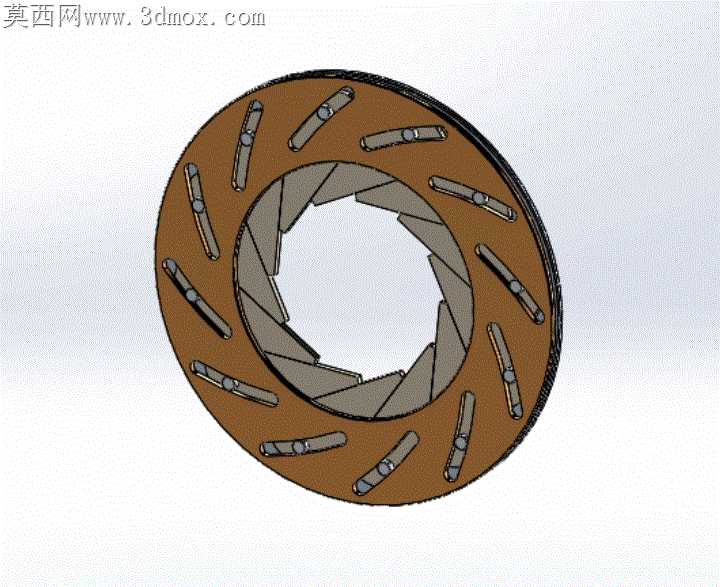

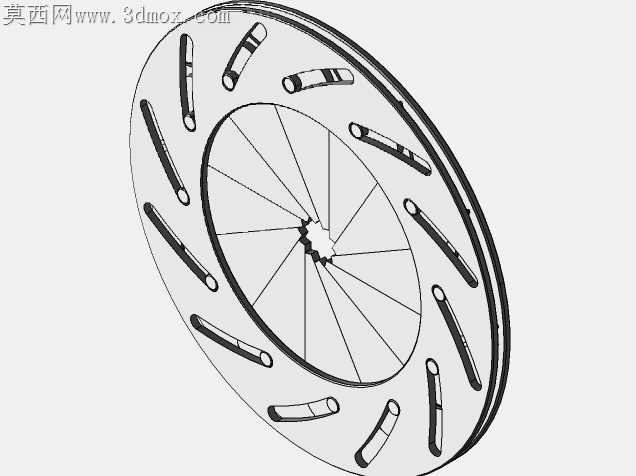

这类光圈快门结构最容易被忽略的加工痛点，集中在叶片与驱动环的配合公差上。环形基座上的12组弧形导槽，每一条的曲率偏差不能超过0.02mm，否则叶片在收展过程中会出现卡滞，甚至相邻叶片边缘剐蹭掉屑。叶片的楔形刃口做了0.1mm的倒角处理，不是为了外观顺滑，是避免完全收拢时刃口硬碰硬挤压变形，长期开合后出现漏光缝隙。驱动环上的定位销与叶片尾部的滑槽配合，选的是H7/g6间隙配合，间隙留小了温升高的时候会胀死，留大了叶片收拢时会有0.1度以上的转角偏差，中心通孔的圆度就破了。棕色的基座外圈做了滚花纹理，不是装饰性设计，手动调试光圈开度的时候增大摩擦力，戴薄劳保手套操作也不会打滑。叶片表面做了哑光发黑处理，减少光线在结构内部的漫反射，避免光路里出现杂散光斑。每片叶片的转轴孔都做了铰孔精加工，销钉压入后叶片转动的阻尼感控制在0.03N·m，太松的话受震动叶片会自行移位，太紧的话驱动环转动需要的扭矩过大，配套的驱动电机负载会超标。导槽的边缘做了0.05mm的圆角抛光，去掉线切割加工留下的微裂纹，避免长期往复摩擦后导槽边缘掉金属屑，卡进转动副里造成机构卡死。驱动环的内外圆同轴度要求控制在0.015mm以内，转动时的径向跳动量过大，会让不同位置的叶片移动距离不一致，中心光孔出现偏心，调节出来的通光孔径圆度达不到光学使用要求。叶片的厚度选0.3mm的薄钢片，兼顾刚性和轻量化，太厚的话叠层收拢时整体厚度会超差，太薄的话高速开合时叶片会出现振颤，光孔边缘出现抖动虚影。基座背面的定位止口做了下沉设计，安装到光学设备镜筒里时能直接嵌合定位，不需要额外打表找正，装配效率能提升六成以上。相邻叶片的叠合顺序做了错位排布，每一片都压在前一片的下方，收拢时不会出现叶片翘起的缝隙，完全闭合时的遮光率能达到99.8%以上，满足光学通路的截光要求。
