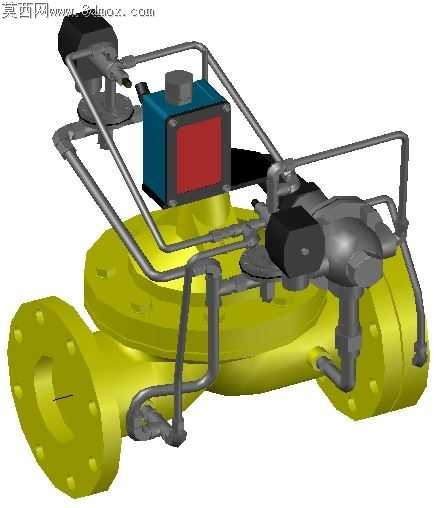

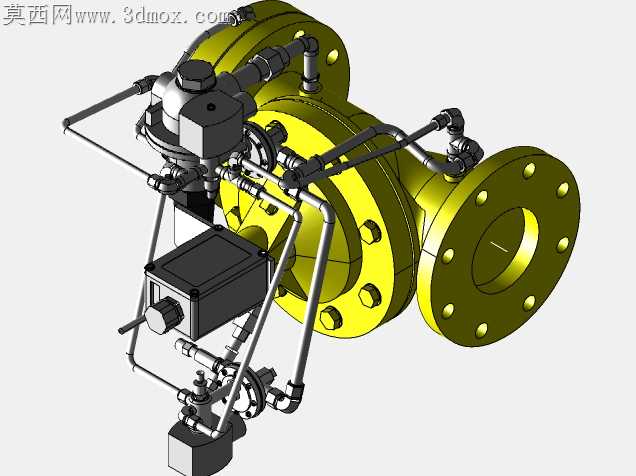

带电磁控制组件的法兰式工业阀

现场管路投用后常出现阀件控制模块与阀体共振导致的密封失效问题，这款阀的结构设计从根源上规避了这类隐患。阀体采用通径法兰结构，法兰端面的密封槽预留了0.2mm的压缩余量，适配市面常用的丁腈橡胶、金属缠绕垫片两类密封件，安装时无需额外加工密封面，能直接对接同压力等级的工业管路。控制回路的布管没有采用常见的硬管直连方案，每段连接管路都预留了微小的弯曲弧度，既抵消了电磁模块启停时产生的微幅振动，也避免了温差带来的管路应力拉扯，不会出现管根焊缝开裂的问题。电磁控制模块的安装座做了下沉式定位设计，模块与阀体接触面之间预留了0.15mm的公差带，装配时不需要反复调校位置，靠定位止口就能保证控制气路的对中度，不会因为装配错位导致控制压力泄漏。主阀瓣的密封面做了堆焊硬质合金的结构处理，相比普通铜质密封面，抗流体冲蚀的能力提升四倍以上，面对含微小杂质的流体工况，也不会轻易出现密封面划伤内漏的问题。阀体流道做了圆弧过渡处理，没有直角节流结构，流体通过时的压损比同规格普通电磁阀低17%左右，长时间运行也不会在流道内部形成紊流造成的阀件啸叫。侧面的手动应急控制旋钮做了防滑滚花处理，旋钮的操作行程做了物理限位，不会因为操作力度过大导致内部顶杆弯折，现场断电时不需要额外工具就能完成手动启闭操作。所有外接管路的接头都采用统一的锥面密封结构，没有采用平面垫片密封的接头形式，现场维护拆装时不需要反复更换密封垫片，锥面贴合后就能保证密封可靠性，大幅降低后期维护的配件成本。阀体外部的控制元件布局避开了法兰螺栓的操作空间，拆装法兰螺栓时不会被管路或者控制模块遮挡，现场安装作业的效率能提升不少，也不会因为操作空间不足导致螺栓紧固力矩不均，埋下法兰泄漏的隐患。
