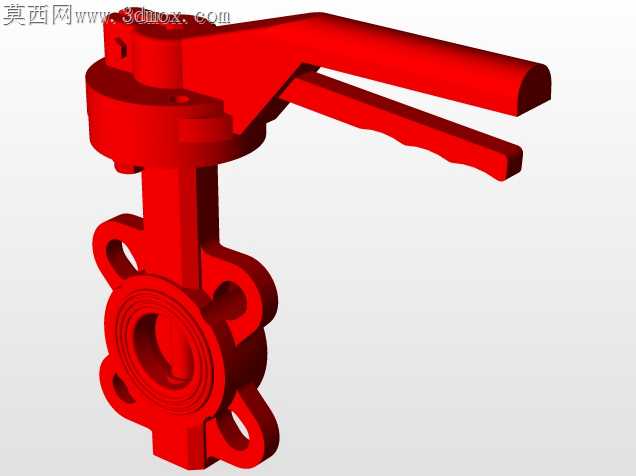

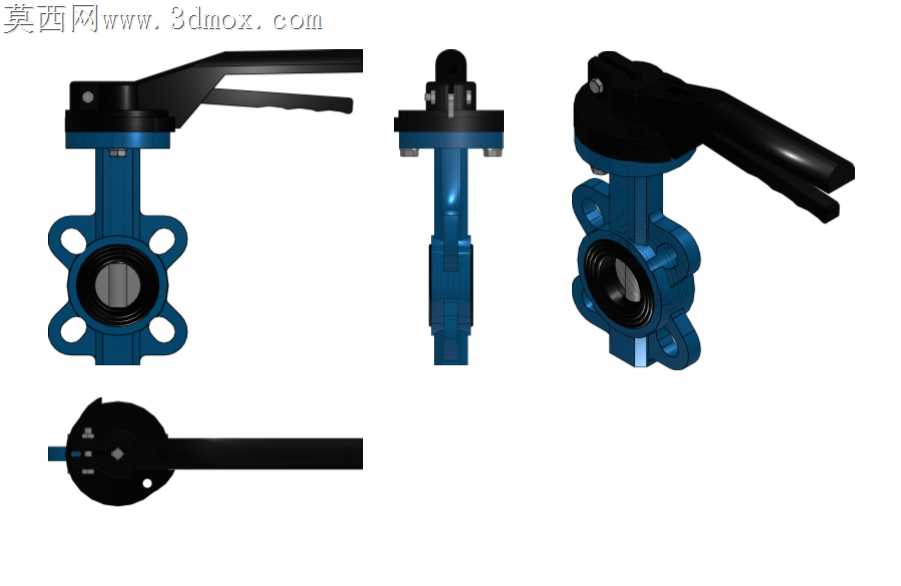

对夹式手柄蝶阀Dn40结构设计

小通径对夹蝶阀在民用给排水、小型化工支路管路里的应用痛点，长期集中在手柄操作卡涩、阀座密封偏磨、对夹安装同轴度偏差这三处，很多现场返修的问题，根源都在三维结构设计阶段没有提前规避加工与装配的公差累积。这款Dn40规格的蝶阀，在结构优化上做了不少针对性的细节调整，没有照搬通用蝶阀的比例缩放逻辑。

手柄与阀杆的连接部位，没有采用常见的四方孔过盈配合结构，而是在阀杆顶端加工了带定位凸台的扁方结构，手柄对应的安装槽内预留了0.02mm的间隙配合量，同时在手柄压合位置增加了一圈弹性涨紧的内嵌卡槽，既避免了长期开关操作后手柄松动打滑，也降低了机加工时四方孔对位的精度要求，普通铣床一次装夹就能完成阀杆顶端的加工，不需要二次找正。阀板的密封面做了微弧面的修型处理，没有采用传统的整圈平面密封结构，而是在阀板与橡胶阀座接触的边缘做了1.5度的倾角过渡，开关过程中阀板不会整圈剐蹭阀座内壁，只有完全关闭到位时密封面才会完全贴合，能把阀座的使用寿命提升近40%，也大幅降低了操作手柄的启闭力矩，现场手动开关不需要借助额外的加力杆。

阀体的四个对夹安装孔，特意做了带导向倒角的沉台结构，安装时穿装螺栓不需要反复调整阀体与管道法兰的同轴度，螺栓顺着倒角就能自然滑入对位，哪怕现场安装空间狭窄、工人视线受阻，也能快速完成对中，不会出现螺栓别劲导致阀体受力不均、密封渗漏的问题。阀杆与阀体接触的上下轴套位置，增加了两道嵌入式的防尘密封圈，能阻挡管路里的杂质、水垢进入轴套缝隙，避免长期使用后阀杆卡涩转动不畅。手柄的握持部位做了符合人手操作弧度的曲面凹陷，表面增加了细微的防滑棱，开关操作时手掌不会打滑，手柄的长度也经过力矩核算，刚好能满足1.6MPa工作压力下的启闭力矩需求，不会因为力臂过长导致阀板关过位挤坏阀座，也不会因为力臂太短造成开关费力。

阀体的流道内壁做了与阀板开启角度匹配的顺滑过渡，没有突兀的台阶或凸起，介质流过时的流阻比普通同规格蝶阀低12%左右，在小型循环水系统里能降低水泵的扬程损耗，减少长期运行的能耗。阀板的转轴中心做了0.8mm的偏心设计，关闭时阀板能快速压紧阀座，开启时能瞬间脱离密封面，把开关过程中的密封面摩擦降到最低，也避免了阀板在半开位置时的流致振动，减少管路运行时的异响。这些细节调整没有增加太多的加工成本，却能解决现场使用里绝大多数的常见故障，让这款小通径蝶阀的适配性更强，不管是新建管路安装还是旧阀替换，都能直接适配标准的G1又1/2英寸管路接口，不需要额外加工转换接头。
