一战SE5a双翼战机骨架结构复原

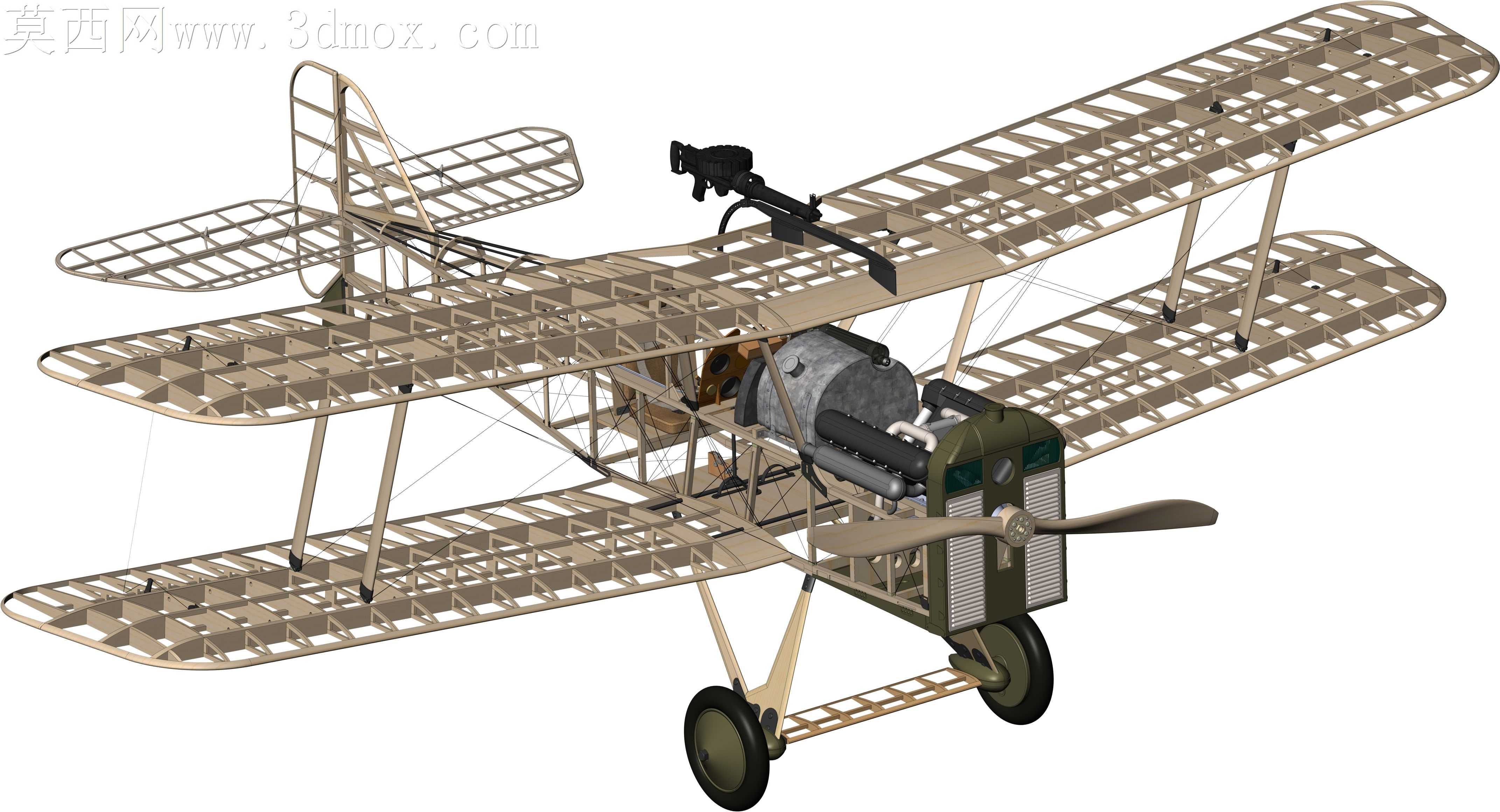

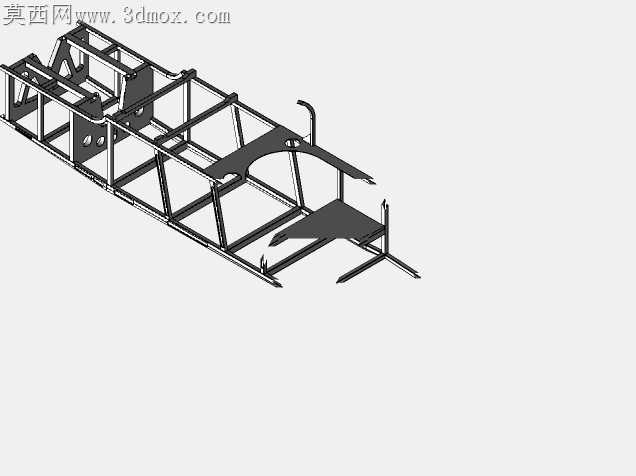

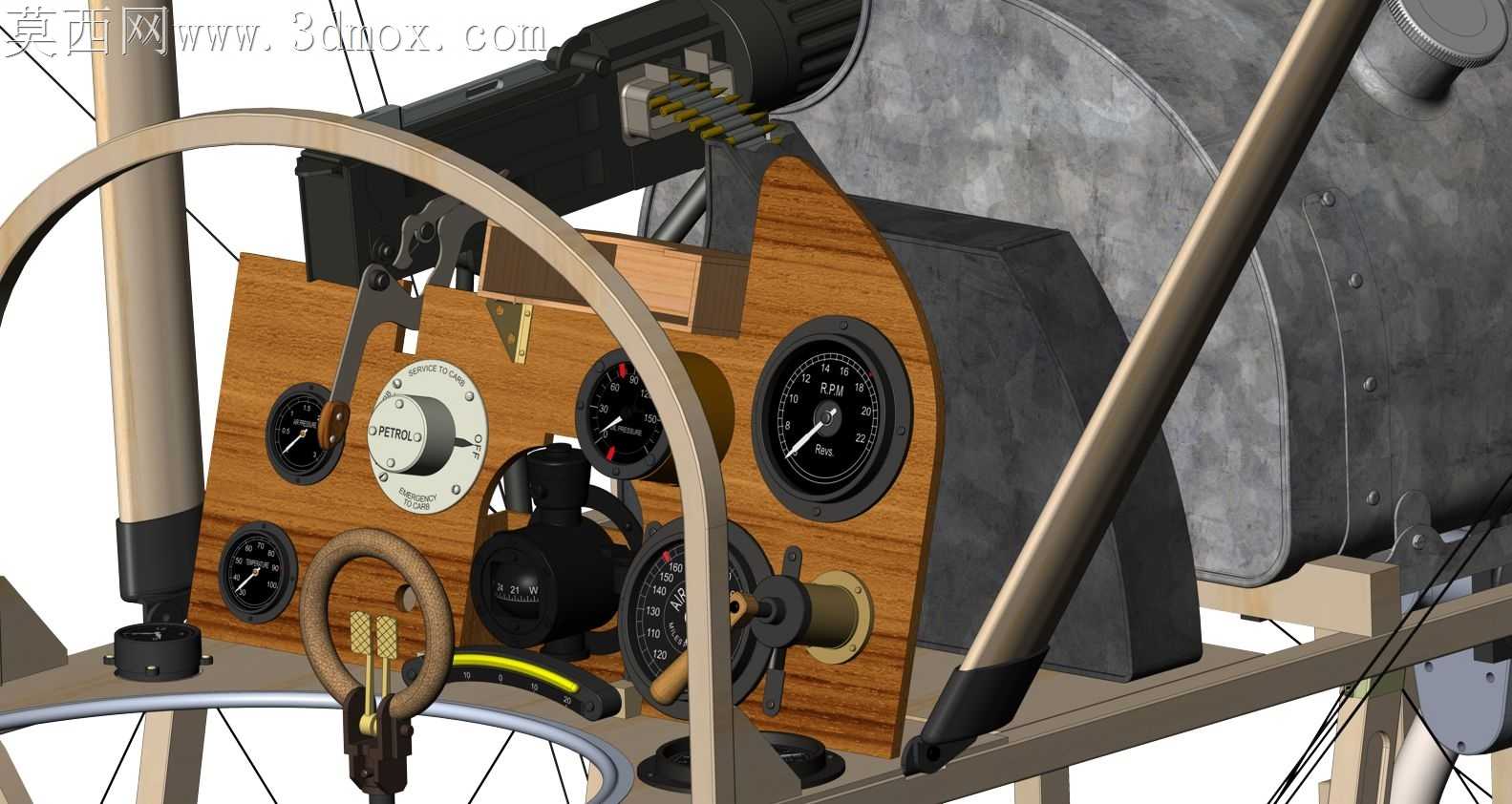

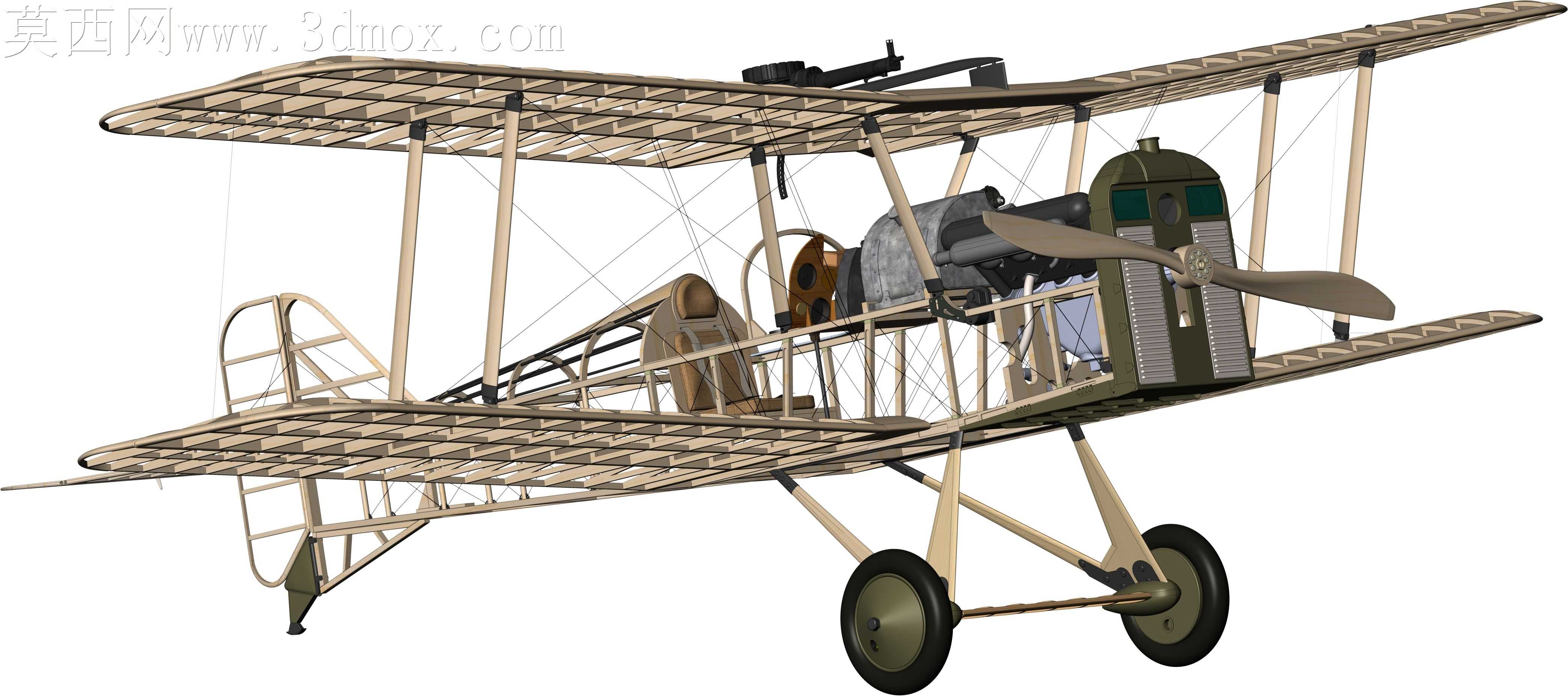

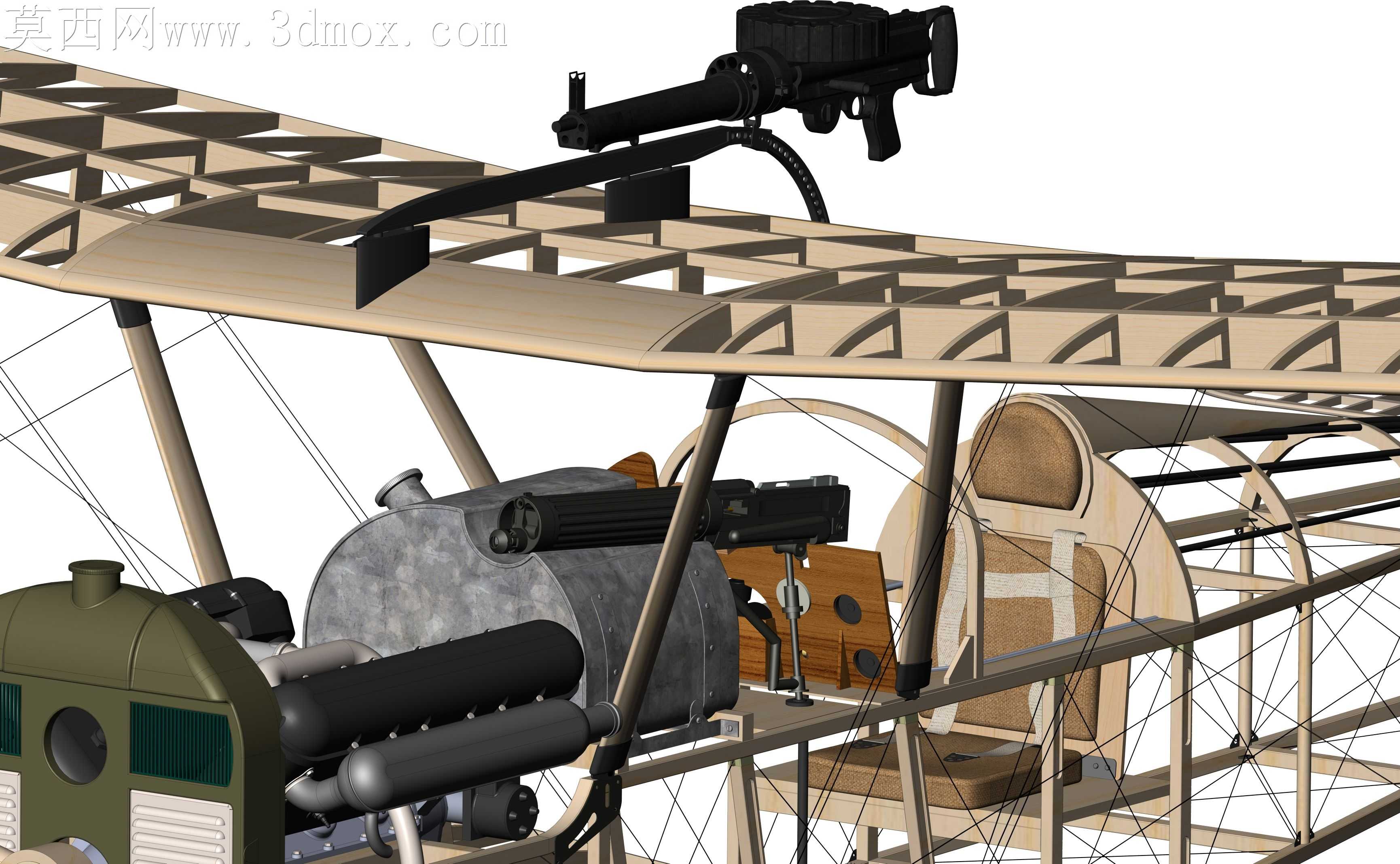

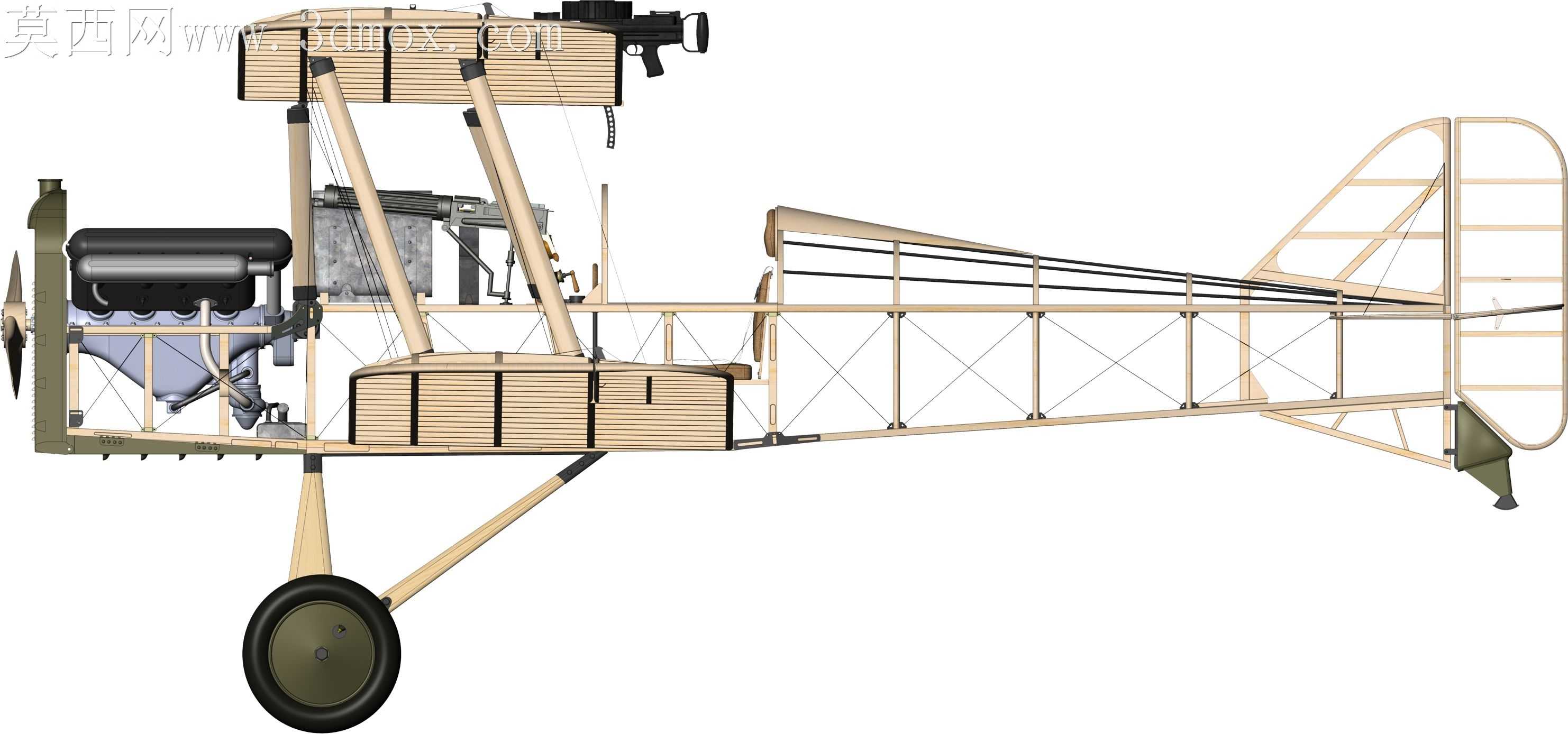

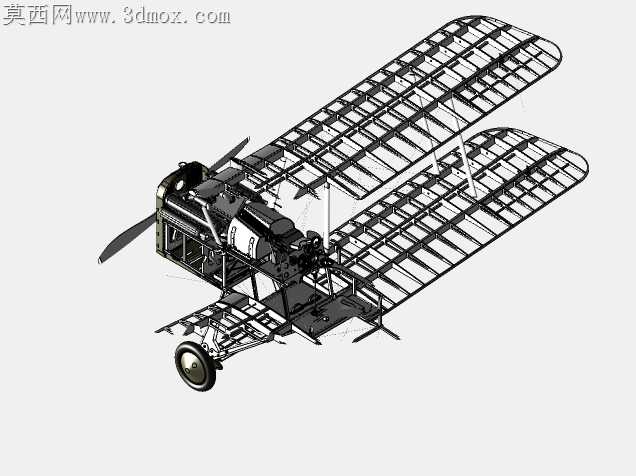

早期双翼战机的骨架加工一直存在薄壁杆件易变形、张线拉力匹配失衡的痛点，这套SE5a战机骨架的结构设计刚好能回应这些一线加工与装配里的实际问题。上下机翼的翼肋排布没有采用等距均分的偷懒方案，靠近翼根的位置肋片间距收窄17%，对应发动机、驾驶舱传递来的集中载荷，避免飞行中翼根蒙皮出现鼓动褶皱，翼段向外延伸时肋片间距逐步放宽，兼顾减重需求的同时不会让翼面刚度出现断崖式下跌。张线连接点的位置全部做了局部加厚的耳片设计，耳片上的穿线孔预留了0.2mm的铰削余量，不会因为焊接或者3D打印的成型误差导致张线安装时出现别劲，每一组张线的拉力分配都能单独微调，不会出现某根钢索过载断裂后连带相邻翼面失稳的问题。前机身的发动机安装架采用三角桁架结构，承力杆的交汇点刚好对准发动机的主安装节，活塞发动机运转时的高频振动会顺着桁架直接传递到机身主承力框，不会在局部杆件上形成应力集中，连起落架与机身的连接节点都做了斜向支撑补强，着陆时的冲击载荷会顺着斜撑分散到上下两根机身纵梁上，不会让单薄的机身框架出现局部凹陷。尾翼的撑杆采用快拆式的锥面配合结构，维护时不需要拆解整个尾段框架就能单独更换受损的操纵面，木质骨架的拼接位置全部设计了半搭接的止口，涂胶拼接后不会因为温湿度变化出现开胶错位，连操纵钢索的走向都预留了独立的走线槽，避免钢索和框架杆件长期摩擦出现断丝隐患。驾驶舱周围的框架特意做了圆弧过渡，没有尖锐的直角凸起，既提升了飞行员进出座舱的安全性，也能减少直角位置的应力集中，螺旋桨安装座的同轴度公差控制在0.05mm以内，高速旋转时不会因为偏心带来额外的振动损耗。整个骨架的杆件连接没有采用多余的补强板，所有承力路径都顺着杆件轴向排布，材料的力学性能被用到极致，不会出现某段结构冗余增重、某段结构刚度不足的矛盾，哪怕是用轻质桐木做微缩模型加工，按照这个结构参数制作的骨架也能承受远超常规手掷滑翔的冲击力，不会出现空中解体的问题。
