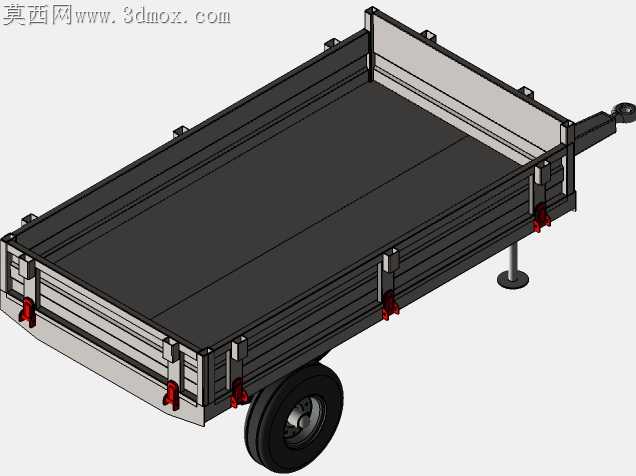

后卸式一吨载重货运拖车结构设计

短途散料转运场景里，普通栏板拖车卸货时需人工抬升栏板、撬动物料，边角残留积料易腐蚀厢板焊缝，长期使用还会出现栏板锁扣受振松脱的隐患。这款后卸拖车的厢板铰接点做了下沉式处理，没有沿用常见的上沿铰接布局，把后栏板的旋转轴设在厢底边框上方120mm位置，卸货时栏板翻开后能和厢底形成无高差斜面，散料滑落时不会在转轴位置卡滞，省去人工清理边角的工序。侧边栏板的快拆锁扣采用偏心凸轮结构，锁止时凸轮面压合栏板边框的冷弯型钢立面，比传统插销式锁扣的接触面积大3倍，田间非铺装路面拖拽时，不会因为持续振动出现插销窜出、栏板意外敞开的问题。牵引架和厢架的连接位置加了可拆卸的耐磨衬套，衬套采用自润滑尼龙材质，不用频繁加注黄油，拖拽转向时的金属摩擦异响能完全消除，衬套磨损后只需拧动两个固定螺栓就能更换，不用整体切割焊接牵引座。厢底下方的支撑支腿采用螺纹调节结构，和常见的插拔式支腿不同，螺纹行程覆盖150mm高度差，停放在凹凸不平的场地时，不用垫石块就能把厢体调至水平，避免长期偏载导致的轮轴轴承偏磨。轮轴位置的板簧座做了加宽处理，和普通拖车的窄座焊接结构不同，加宽座和厢底纵梁的焊缝长度增加了40%，满载一吨砂石过田埂时，焊缝处的应力能分散到更大的纵梁接触面上，不会出现焊缝开裂的问题。厢板的加强筋采用辊压成型的波纹结构，没有用方管焊接的外置加强筋，波纹筋和厢板一体辊压成型，没有外置焊缝，雨天运输时不会在加强筋缝隙处存水锈蚀，厢板整体重量比方管加强款轻了17%，空载拖拽时的牵引阻力更小。尾部的红色反光标识安装位做了内嵌式凹槽，反光片嵌入凹槽后不会超出厢板外平面，倒车靠台时不会被月台撞碎反光片，省去频繁更换反光件的麻烦。
