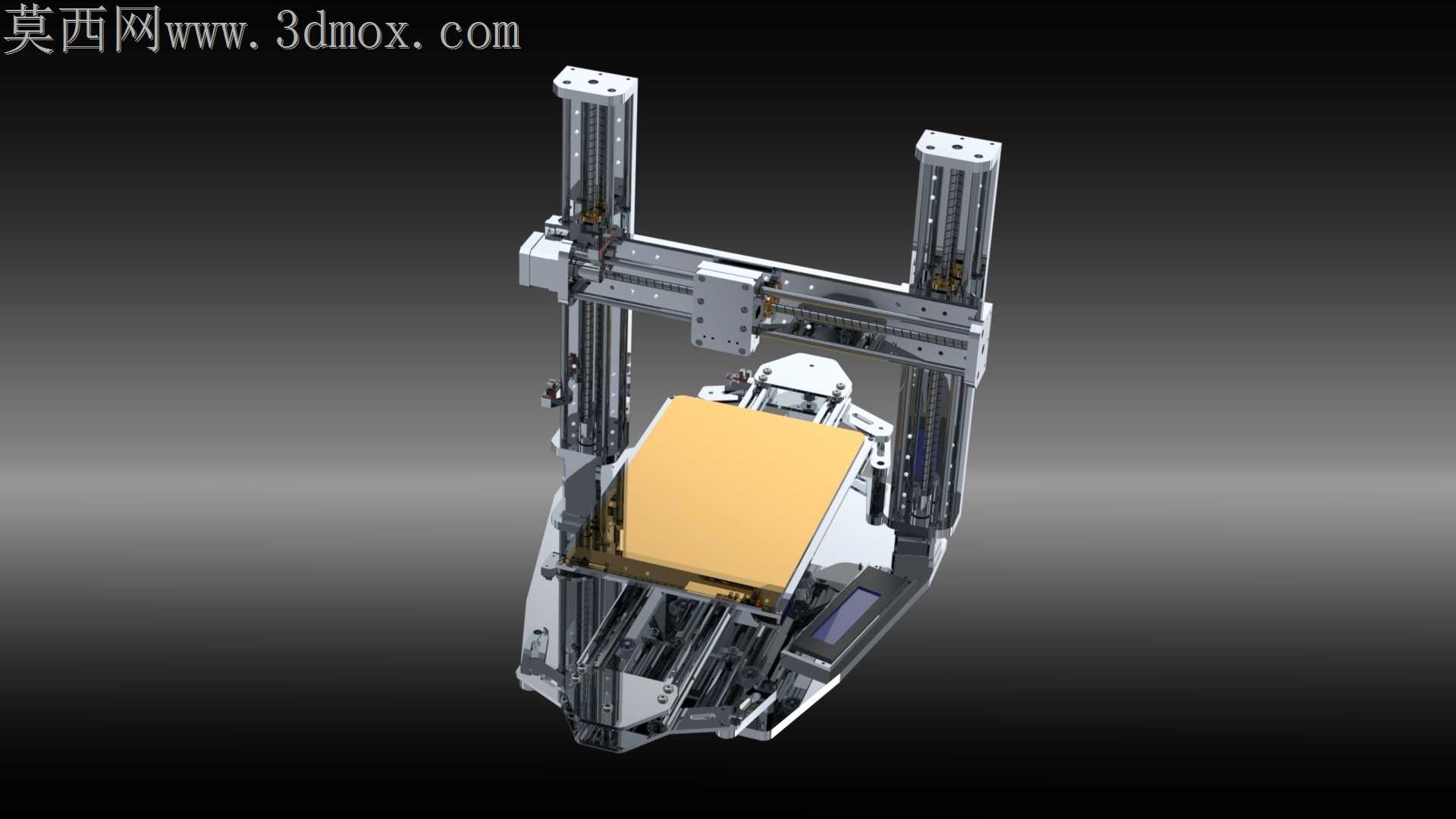

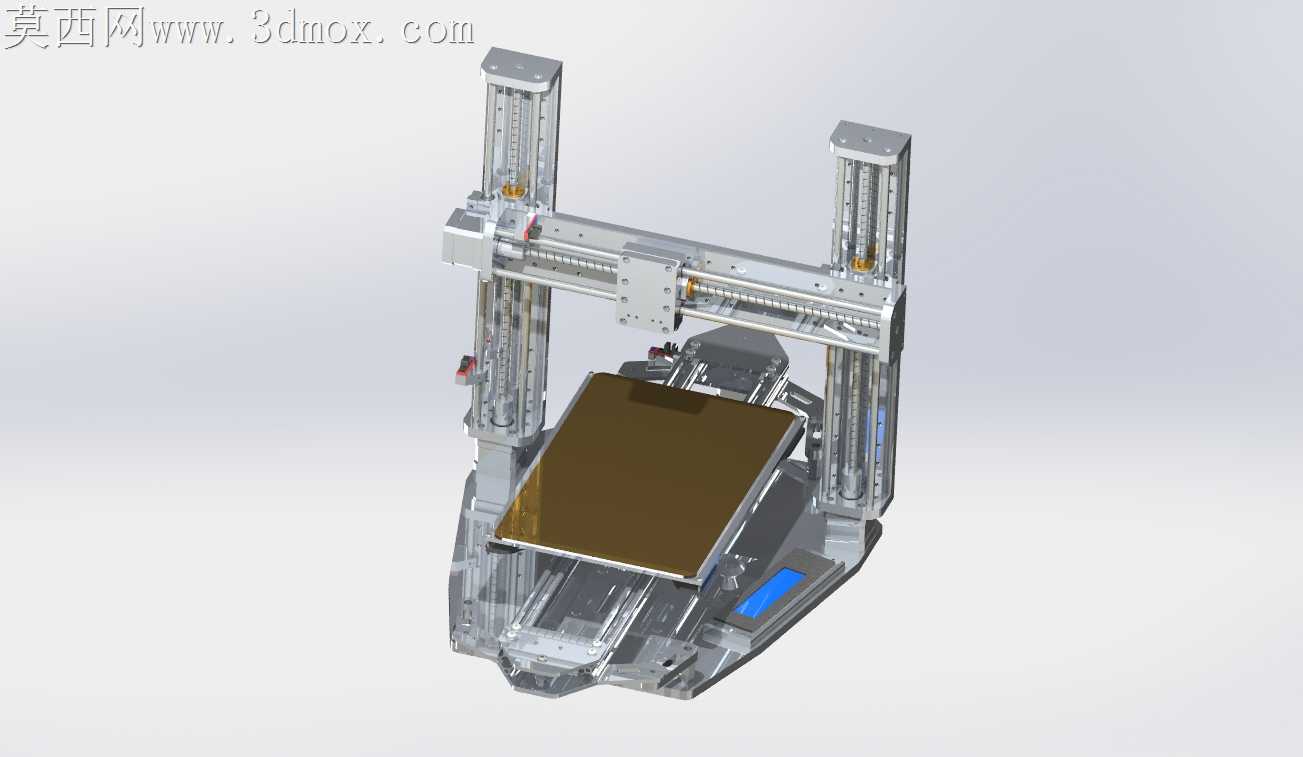

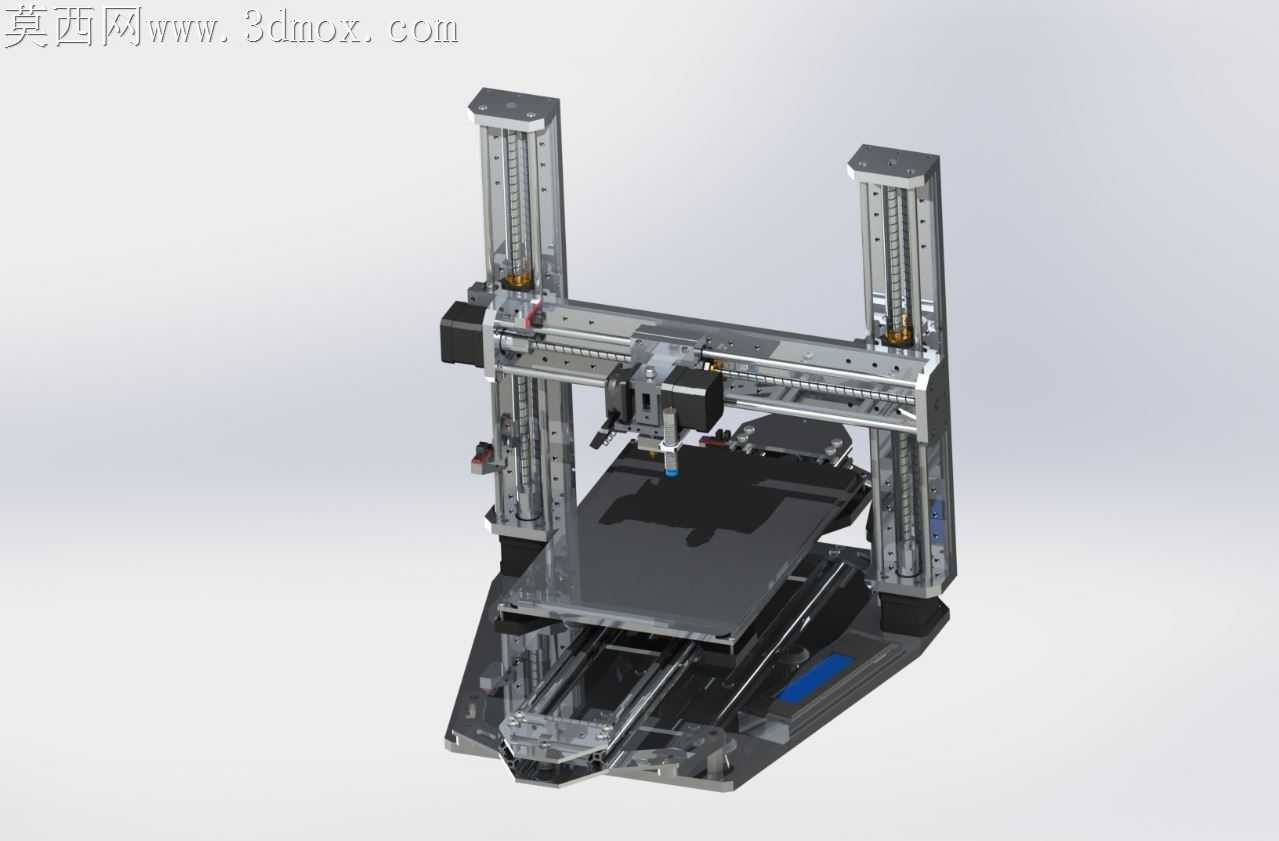

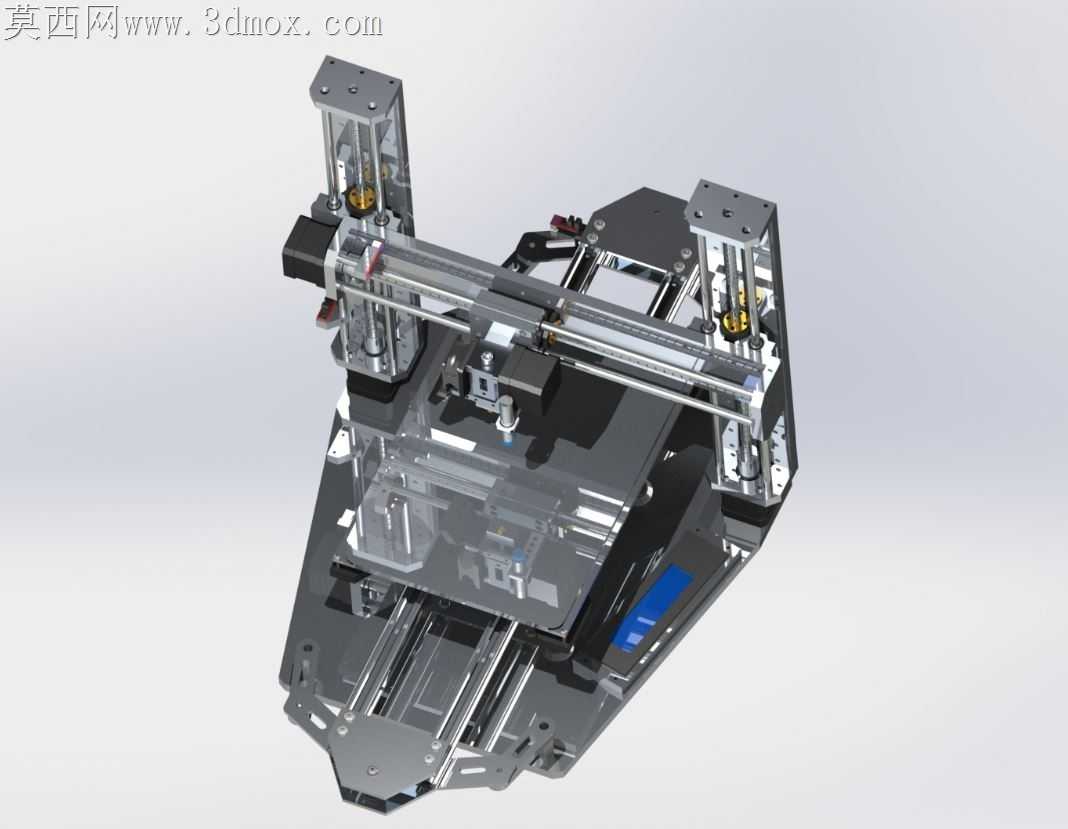

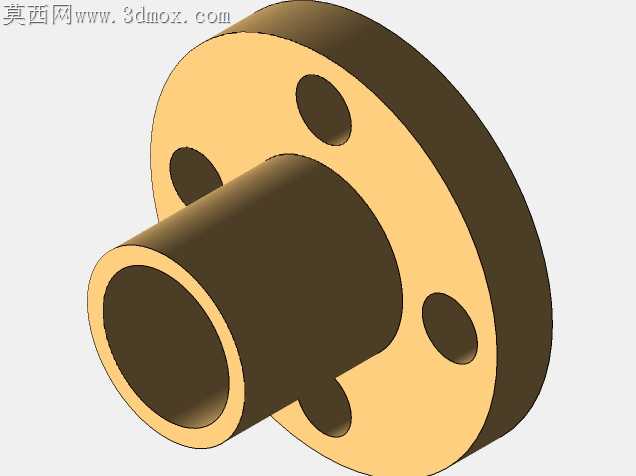

Xgentec Trident V2版桌面级FDM3D打印机结构设计

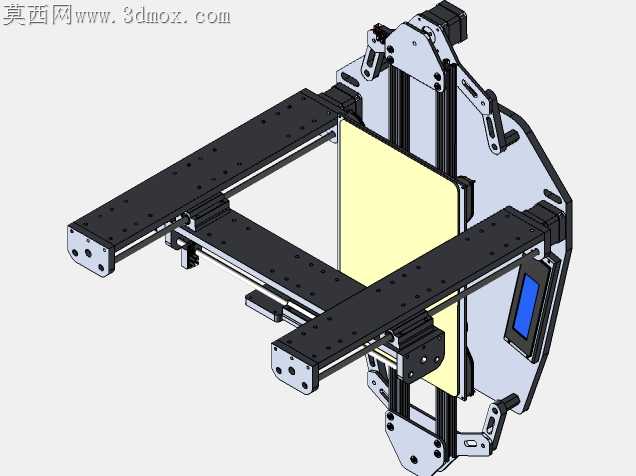

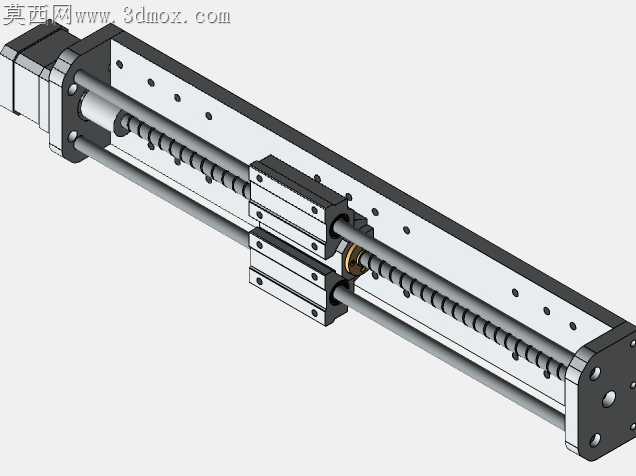

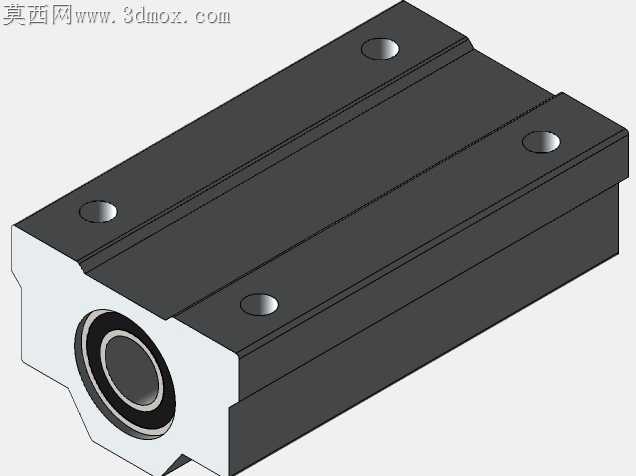

桌面级FDM设备长期存在Z轴双立柱平行度偏差导致的层纹错位、打印平台运动卡顿、挤出头走线干涉的共性加工装配痛点，这套更新版本的结构设计针对上述问题做了针对性的落地调整。双Z轴线性导轨的安装基准面做了共面公差约束，导轨固定座的沉孔位置预留了0.02mm的微调余量，装配时无需额外打磨安装面即可通过紧固件的松紧微调补偿铝型材切割带来的端面平面度误差，避免立柱倾斜导致的X轴横梁运行卡滞。X轴运动组件的拖链走线槽做了内凹式设计，挤出头的加热线、温控线、进料管全部嵌入槽内，运动全程不会与两侧Z轴导轨、打印平台边缘发生剐蹭，省去了后期扎带反复固定走线的维护成本。打印平台的Y轴传动结构将同步轮的安装座做了偏心调节设计，张紧同步带时无需拆卸整个平台组件，仅用内六角扳手转动偏心轴即可快速调整皮带张紧度，同步带运行时的跳动量可控制在0.1mm以内，大幅降低平台往复运动带来的层纹振纹。设备底座的钣金件做了翻边加强处理，底部预留的电子元件安装腔做了分区隔离，电源板、主控板、驱动模块的安装位之间预留了散热间隙，避免长时间打印时热量堆积导致的元件过热停机。挤出头的安装快拆结构做了卡扣式优化，更换喷嘴或者清理喉管堵料时，无需拧动多颗固定螺丝，按压卡扣即可取下整个挤出组件，日常维护的操作门槛大幅降低。两侧Z轴的限位开关安装位做了可调式腰型孔设计，出厂调试时可以根据导轨的实际安装位置微调限位触发点，保证X轴横梁复位时两端高度差控制在0.05mm以内，避免打印首层时平台一侧离喷嘴过近刮蹭平台、另一侧间隙过大耗材无法粘附的问题。设备的进料机构安装在X轴横梁侧方，相比远端挤出结构缩短了进料管的长度，耗材输送的阻力更小，打印柔性耗材时的送料精度更高，不会出现进料打滑导致的断料缺层问题。整个结构的所有连接紧固件全部采用标准公制规格，用户后期更换易损件时无需采购特殊规格的螺丝螺母，普通五金店即可配齐替换配件，降低了设备的后期使用维护成本。
