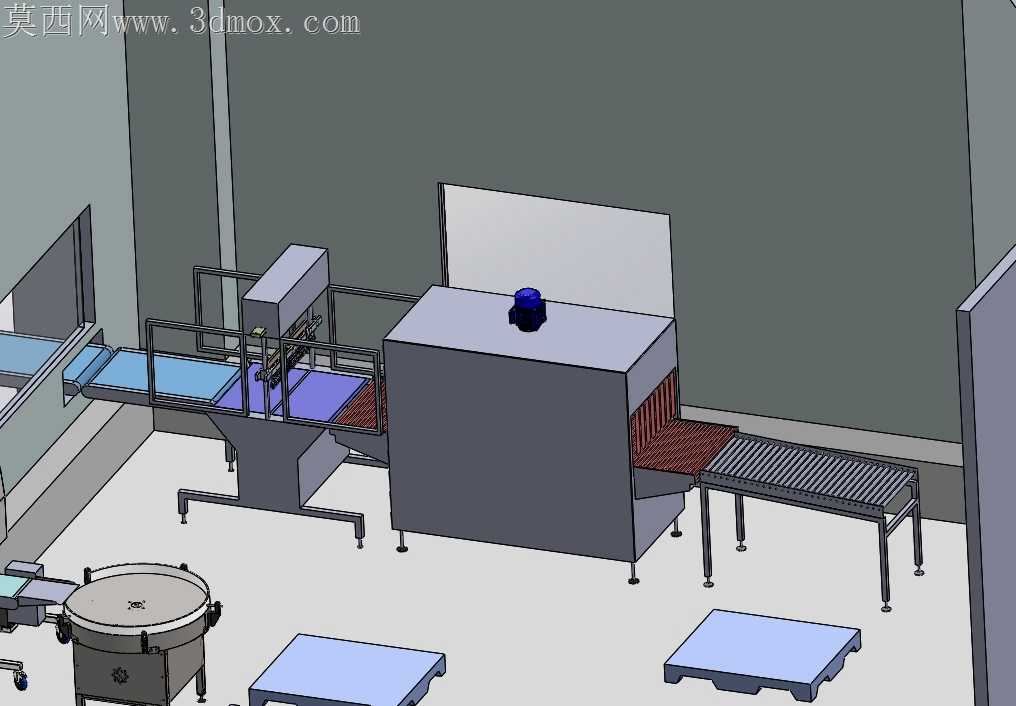

视觉检测热缩包装一体化产线结构设计

车间里零散排布的单机设备最容易出现衔接卡料的问题，尤其是视觉检测工位和热缩包装工位之间，工件从检测台滑入包装机入口的那段落差，曾让不少小规格工件出现翻面、卡滞，直接拉低整线OEE。这套产线在衔接段做了极细致的公差适配，检测工位的出料皮带和热缩机进料网带的高度差控制在2mm以内，皮带侧边的导向挡条做了15度的内收倒角，避免工件边角磕碰挡条出现姿态偏移。理料转盘的出料轨道和前段输送线的对接处，没有采用常见的直角对接，而是做了圆弧过渡的导向舌，导向舌的厚度仅1.5mm，刚好嵌入输送皮带的表面缝隙，不会出现工件卡入衔接缝隙的隐患。热缩机顶部的警示灯安装座特意做了加高处理，避开了热缩腔体顶部的散热气流区，避免长期高温烘烤导致灯座老化脆裂，腔体入口的软质隔帘做了分段式裁切，每段隔帘的宽度刚好匹配常规工件的通行宽度，既能减少热腔热量流失，又不会因为隔帘整体剐蹭工件导致移位。视觉检测工位的相机安装支架没有直接固定在输送线机架上，而是单独做了落地式的支撑脚，支撑脚底部垫了5mm厚的丁腈橡胶减震垫，隔绝输送线运行时的振动传递到相机端，避免检测成像出现虚焦、误判。输送线的支脚全部采用可调节的脚杯结构，调节行程达到80mm，能适配车间地面不平整的安装工况，不需要额外垫垫片就能把整线调至水平，减少皮带跑偏的概率。热缩机出口的出料辊筒采用了密排的小直径辊筒，辊筒间距仅10mm，哪怕是尺寸偏小的扁平工件，也不会卡在辊筒缝隙里，辊筒表面做了哑光镀铬处理，既不会刮花工件表面的包装膜，也能避免反光影响后续可能增设的复检工位成像。整线的护网安装位都预留了快拆的卡扣结构，不需要拧动多个螺栓就能掀开护网清理卡料、调整导向件位置，日常维护的操作空间留得足够充裕，不会出现工具伸不进去的尴尬情况。各工位的电气走线全部藏在机架的铝型材槽内，外部没有裸露的拖链和线缆，既避免车间杂物剐蹭线缆，也让整线外观更整洁，不会因为线缆杂乱影响日常巡检。
