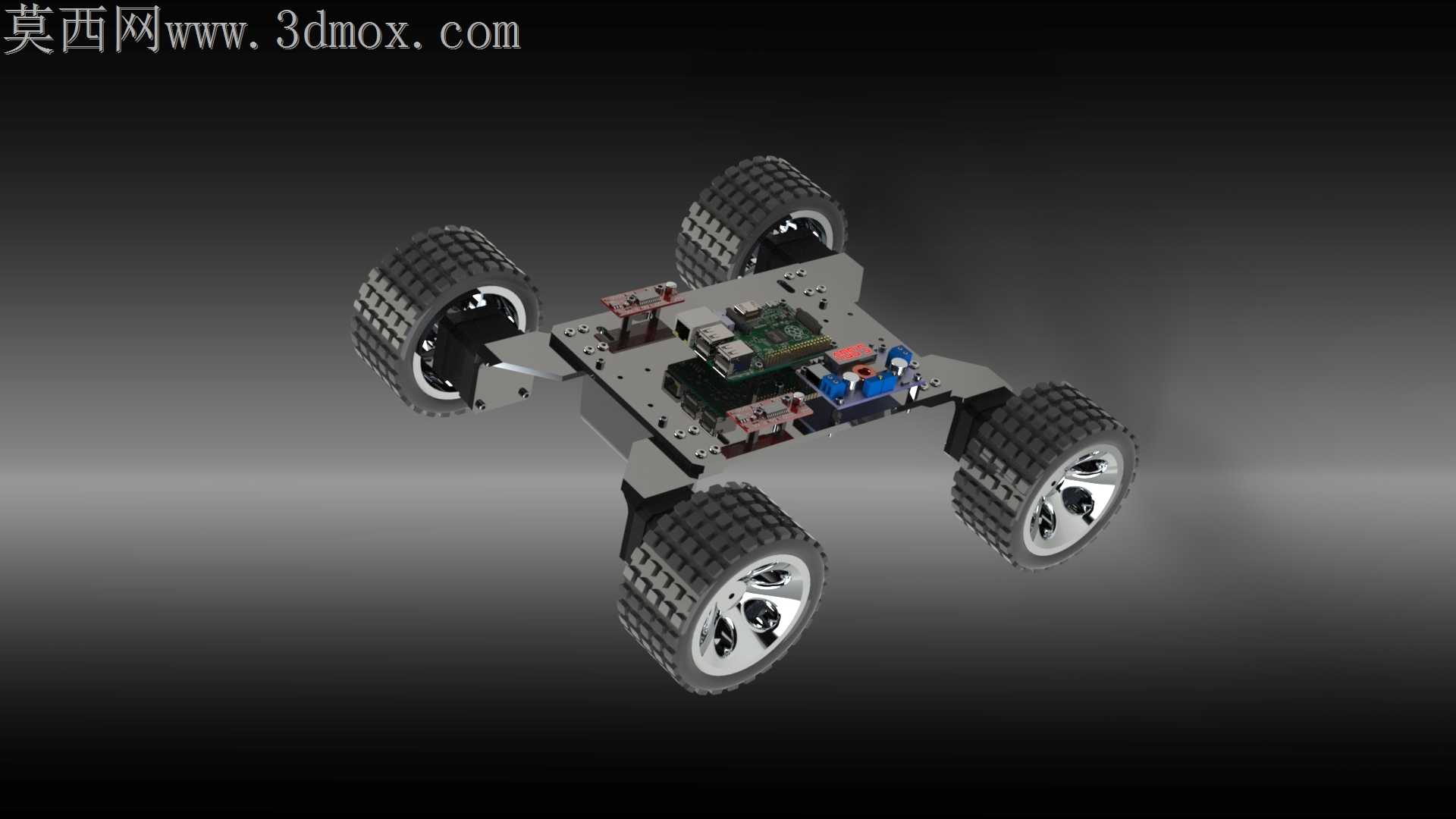

全轮驱动可3D打印探险漫游车结构设计

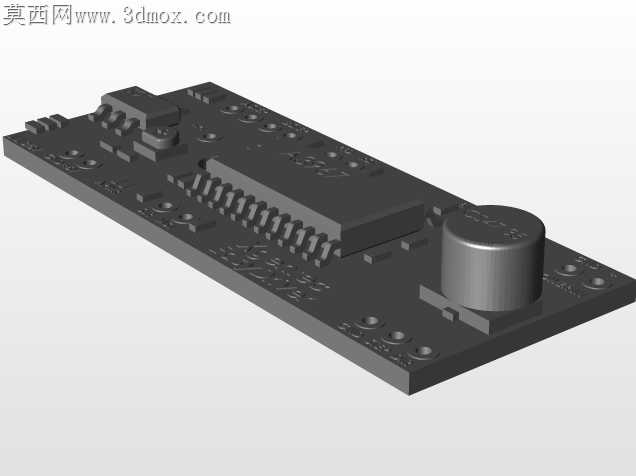

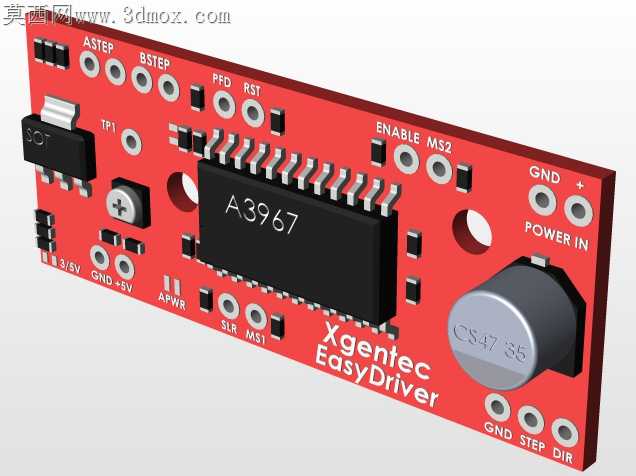

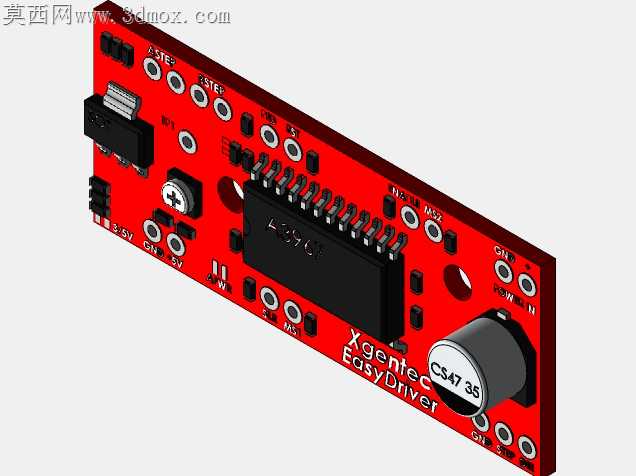

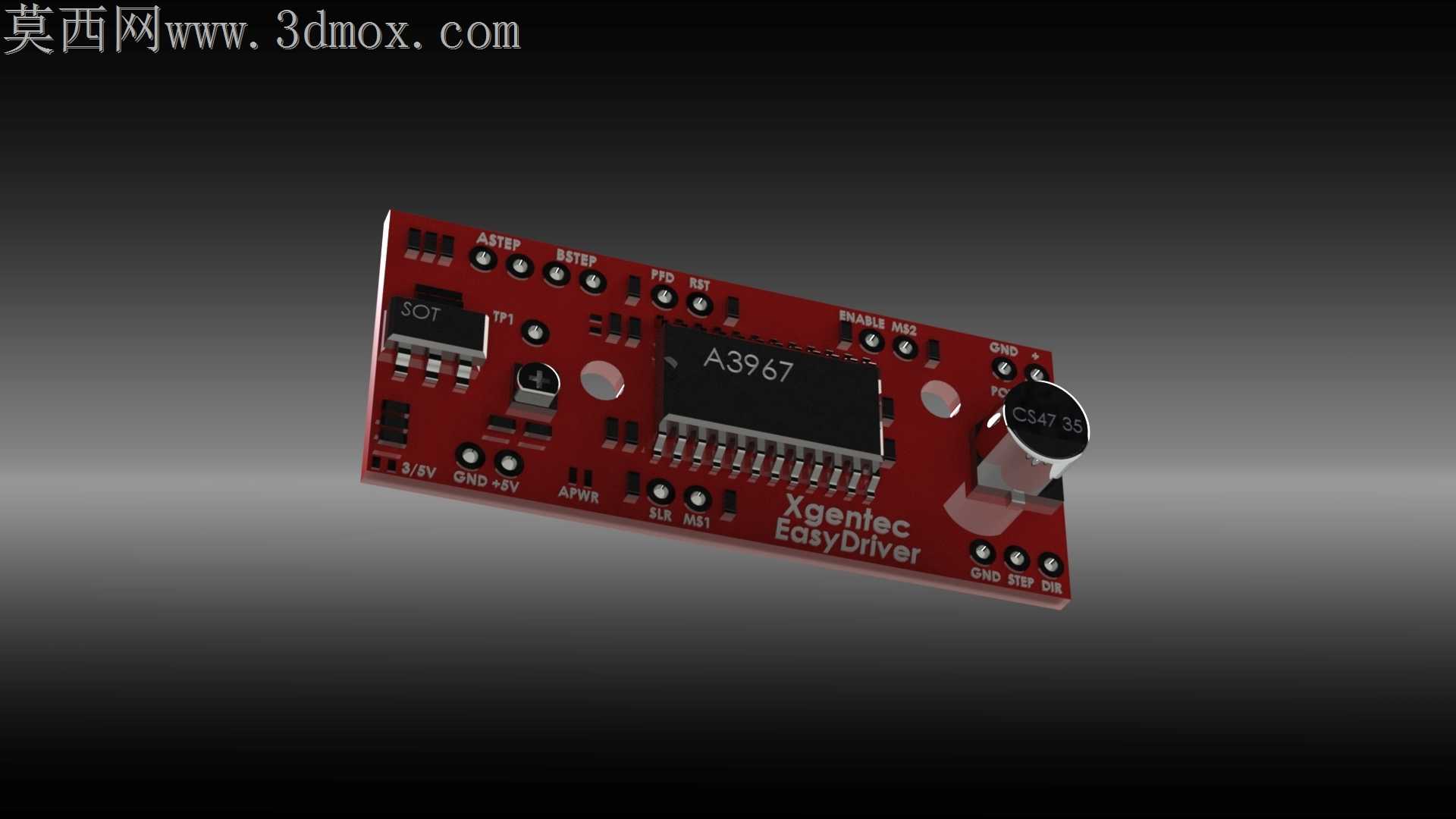

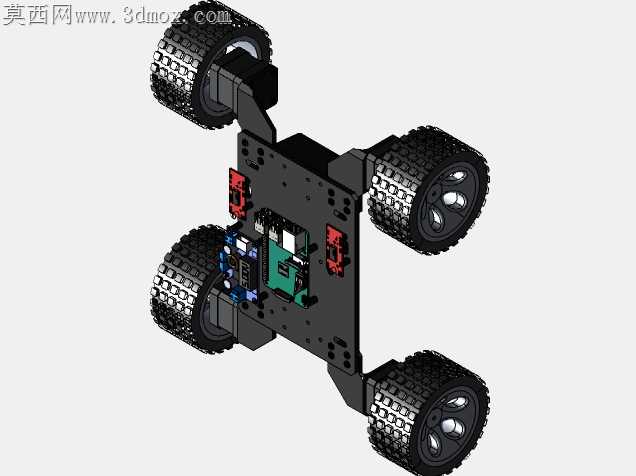

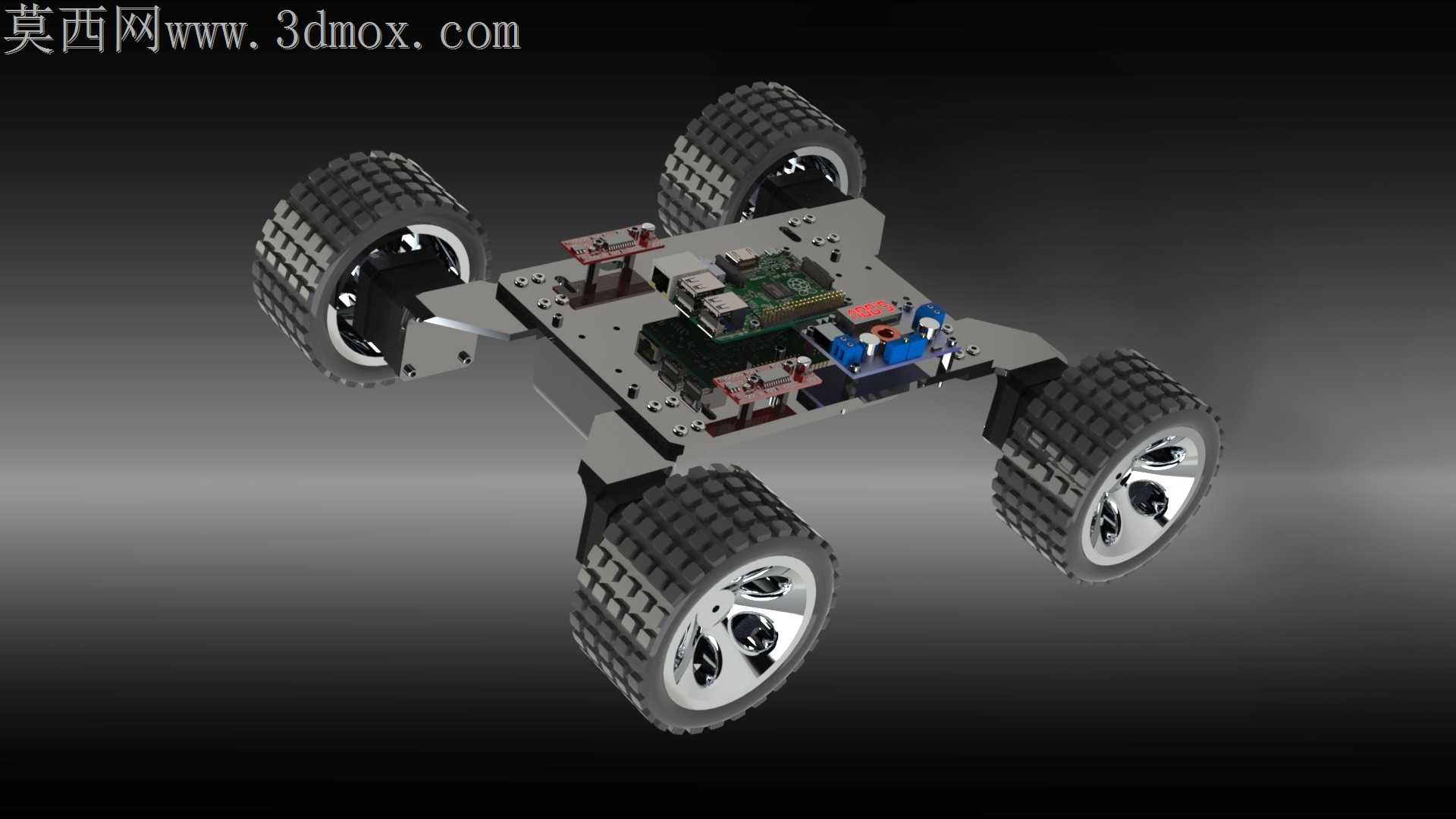

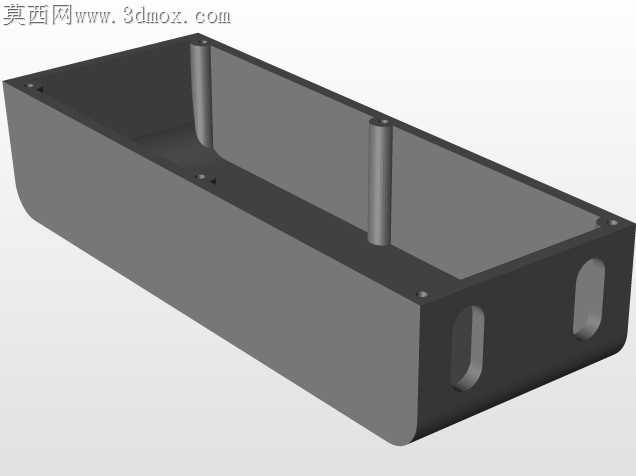

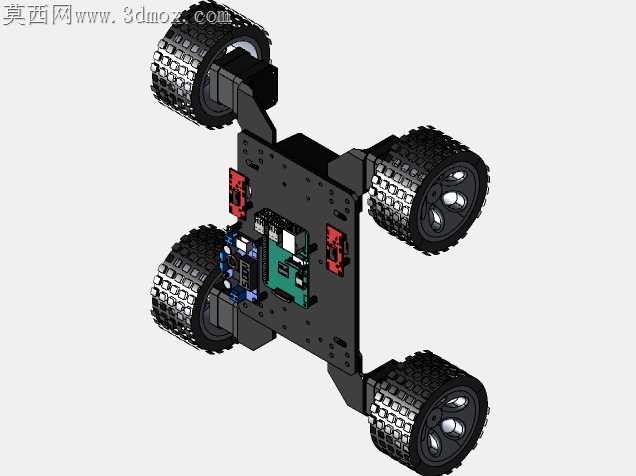

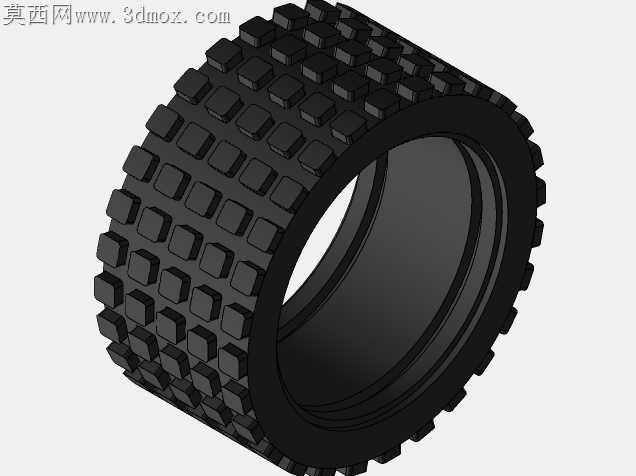

桌面级FDM3D打印轮式移动平台常遇到层间结合力不足导致的轮座开裂、传动间隙过大引发的走偏问题，这套探险漫游车的结构设计从加工适配角度做了全链路的细节调整，完全规避了常规开源小车的落地缺陷。轮组连接座特意做了1.2mm的壁厚加厚处理，同时在安装孔位周边加了辐射状加强筋，打印时无需额外支撑就能成型，筋条走向顺着层叠打印的走线方向排布，不会出现横向受力直接掰断层纹的情况，哪怕用普通PLA耗材打印，轮座承受颠簸冲击时也不会从安装孔处崩裂。底盘上下板的连接柱没有采用常规的通长螺丝锁紧方案，而是做了内嵌铜母的预埋槽，打印到对应层高时直接压入M3铜热熔母，既避免了塑料螺纹反复拆装滑牙，也省去了打印后反复攻丝的工序，铜母周边特意留了0.2mm的溢料槽，压入时溢出的熔融耗材不会凸到底板表面，保证控制板安装时完全贴合，不会出现虚接短路的隐患。四个车轮的轮毂和轮胎做了分体式设计，轮胎表面的防滑齿纹特意做了0.8mm的圆角过渡，打印时不会出现齿尖翘边、层间剥离的问题，轮毂和轮轴的配合位留了0.1mm的公差间隙，压入Nema17步进电机轴时不需要额外打磨，也不会出现运转时打滑空转的情况。控制板安装区域预留了通用安装孔位，不管是搭载树莓派做视觉探测实验，还是换用Arduino控制板做基础运动调试，都不需要额外打孔改造，前后端的安装凸台特意做了高度差，安装摄像头、超声波传感器时不会被车轮遮挡探测视野。电调安装位做了卡扣式固定结构，不需要额外打胶或者锁螺丝就能把EasyDriver步进控制器牢牢固定，卡扣的形变间隙留了0.3mm，打印完稍微掰动就能卡入电调，长时间颠簸也不会松脱。轮组的转向连接臂没有采用一体化打印的铰接结构，而是留了标准M2螺丝的铰接孔，配合尼龙垫片使用，既避免了塑料铰接位反复转动磨损松旷，也能根据实际路面情况调整转向阻尼，不会出现过坎时轮组晃荡的问题。底盘中部预留的电池仓做了防滑凸点，绑带穿过的槽位做了圆弧过渡，不会割伤绑带导致电池脱落，整个底盘所有外露的棱边都做了R1的圆角处理，打印完不需要额外打磨去毛刺，哪怕学生实训组装时也不会被锋利的层纹边缘划伤。所有需要配合的安装孔都做了0.2mm的公差补偿，用常规0.4mm喷嘴打印就能直接装配，不需要反复修配孔位，哪怕是第一次接触3D打印组装的爱好者，也能在短时间内完成整台车的装配调试，直接投入探测实验或者漫游测试使用。
