NodeMCU控制WiFi六足仿生爬行机器人

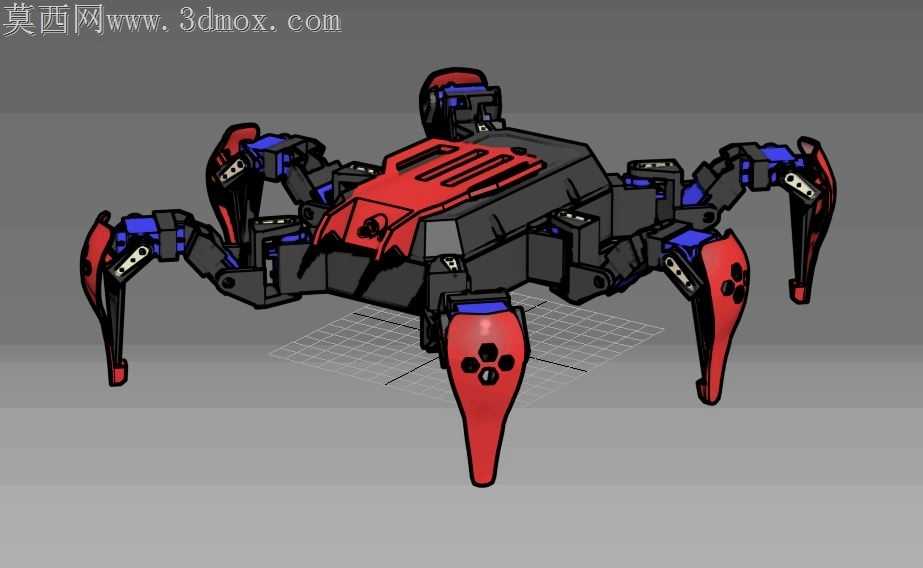

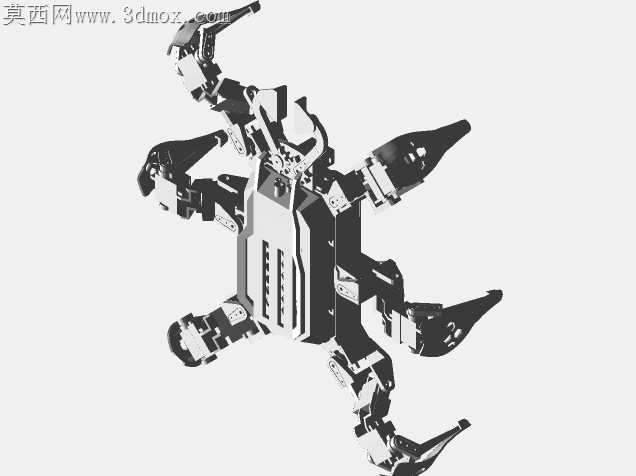

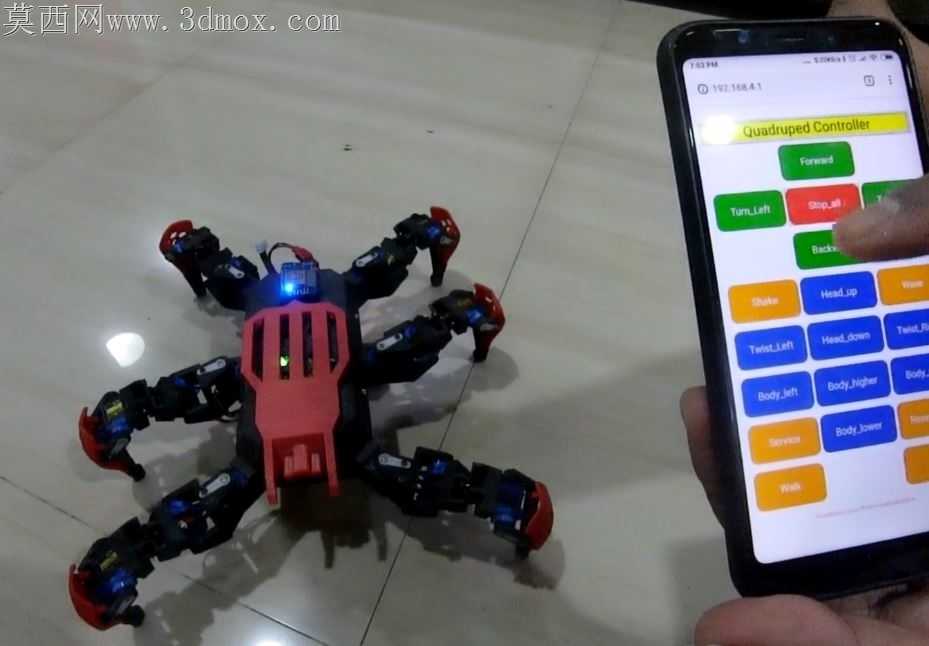

小型仿生六足爬行装置的落地加工，最先要解决的是多足同步动作带来的装配公差累积问题，单条腿的舵机安装位哪怕存在0.1mm的同轴度偏差，六条腿同时动作时就会出现步态偏移、足端触地受力不均的情况，甚至会出现单侧腿卡顿、舵机负载骤增烧毁的隐患。这款六足装置的躯干主体采用分体式卡扣设计，红色上盖与黑色底座的配合位预留了0.15mm的装配间隙，既可以抵消FDM3D打印过程中出现的层纹膨胀误差，也能在后期维护时直接拆开上盖更换内部的NodeMCU控制板，不需要拧动多颗固定螺丝，适配创客群体快速迭代调试的需求。六条步行足的关节处做了圆弧过渡处理，没有尖锐的直角棱边，一方面避免打印过程中出现应力集中导致的腿部断裂，另一方面足端的红色橡胶垫安装位做了沉槽设计，橡胶垫嵌入后不会突出足端轮廓，爬行过程中不会剐蹭地面凸起物，也能增加足端与光滑地面的摩擦力，避免原地打滑。控制模块的安装位在躯干中心位置，重心刚好落在六条腿的支撑多边形几何中心，哪怕是单腿抬起做步态切换的时候，整体重心偏移量也不会超出支撑边界，不会出现侧翻的情况。舵机走线全部隐藏在腿部的中空槽位内，外部看不到裸露的杜邦线，既避免爬行过程中线缆被地面障碍物勾扯，也能让整体外观更整洁。手机WiFi控制的交互逻辑做了简化，单按键对应单步动作，没有复杂的组合指令，新手拿到手不需要复杂的参数调试就能完成前进、转向、原地旋转等基础动作。腿部关节的转动角度做了机械限位，超出舵机安全转动角度的位置加了凸起挡块，就算控制程序出现bug输出错误角度信号，机械结构也会硬限位挡住舵机转动，不会因为舵机堵转烧坏电路板。躯干顶部的指示灯开孔刚好对准控制板的状态灯，不需要拆开外壳就能直观看到WiFi连接状态、舵机供电状态，调试的时候不用反复拆装外壳检查线路。足端的接触角度做了15度的内倾设计，触地时整个足端平面完全贴合地面，不会出现点接触导致的压强过大、在软质地面下陷的问题，不管是光滑瓷砖地面还是粗糙的水泥地面，都能稳定完成步态动作。
