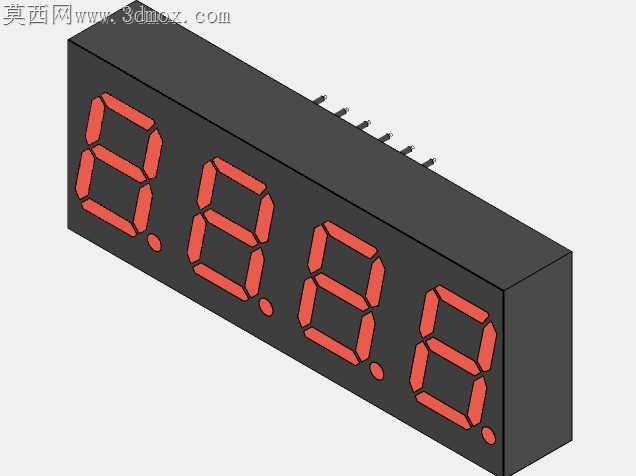

四位共阴七段数码显示电子组件结构

项目分类:通用机械零部件 发布时间:2020-06-30 ID:121779
  • 四位共阴七段数码显示电子组件结构

直插式四位七段数码管在批量波峰焊加工时,最容易出现引脚共面度偏差导致的虚焊漏焊问题,这类隐患在消费电子小批量试产阶段返修率能占到整板故障的三成以上。这款数码显示组件的塑封基座做了细微的结构调整,引脚伸出基座的根部做了0.15mm的限位凸台,插装时引脚穿过PCB焊盘后,凸台会刚好抵在PCB板面,不会出现单根引脚过插导致的高低差,哪怕是手工插装的实训场景,也能保证每根引脚的露出焊盘长度控制在0.8-1.2mm的最佳吃锡区间,避免焊锡流到引脚根部造成的应力断裂。

段码发光区域的封装面做了微磨砂的漫反射处理,没有采用廉价数码管的高光透明面,强光直射下不会出现局部反光导致的缺段误判,红色发光段的边缘和黑色塑封基座的衔接处做了0.05mm的下沉台阶,灌封黑色遮光胶的时候不会出现胶体外溢污染发光段的问题,省去了生产环节逐个人工除胶的工序。四位数字的段码间距严格控制在2.54mm的整数倍,和板上其他直插元件的引脚间距完全匹配,PCB布线时不需要额外调整走线角度,电源引脚和段码引脚的排布顺序遵循行业通用的从左到右位选规则,写驱动程序时不需要做引脚映射的特殊调整,拿来就能直接适配常规的动态扫描驱动电路。

基座背面的引脚排布做了防呆设计,左上角的第一根引脚比其他引脚粗0.1mm,对应的PCB封装焊盘也做了等比例放大,反向插装时根本插不进焊盘,完全杜绝生产线上插反元件导致的整批报废。塑封基座的边角做了R0.2的小圆角处理,流水线过板的时候不会卡到导轨的缝隙,也不会刮坏传送带上的防静电胶皮。发光段的笔画宽度做了适配优化,既不会因为笔画太细导致远距离看不清数字,也不会因为笔画太粗造成相邻段亮灯时的光晕串扰,哪怕是在三米外的设备操作位,也能清晰分辨显示的数字内容,小数点的位置刚好对应每位数字的右下角,和段码的发光层在同一平面,不会出现小数点亮度和数字段亮度不一致的问题。
