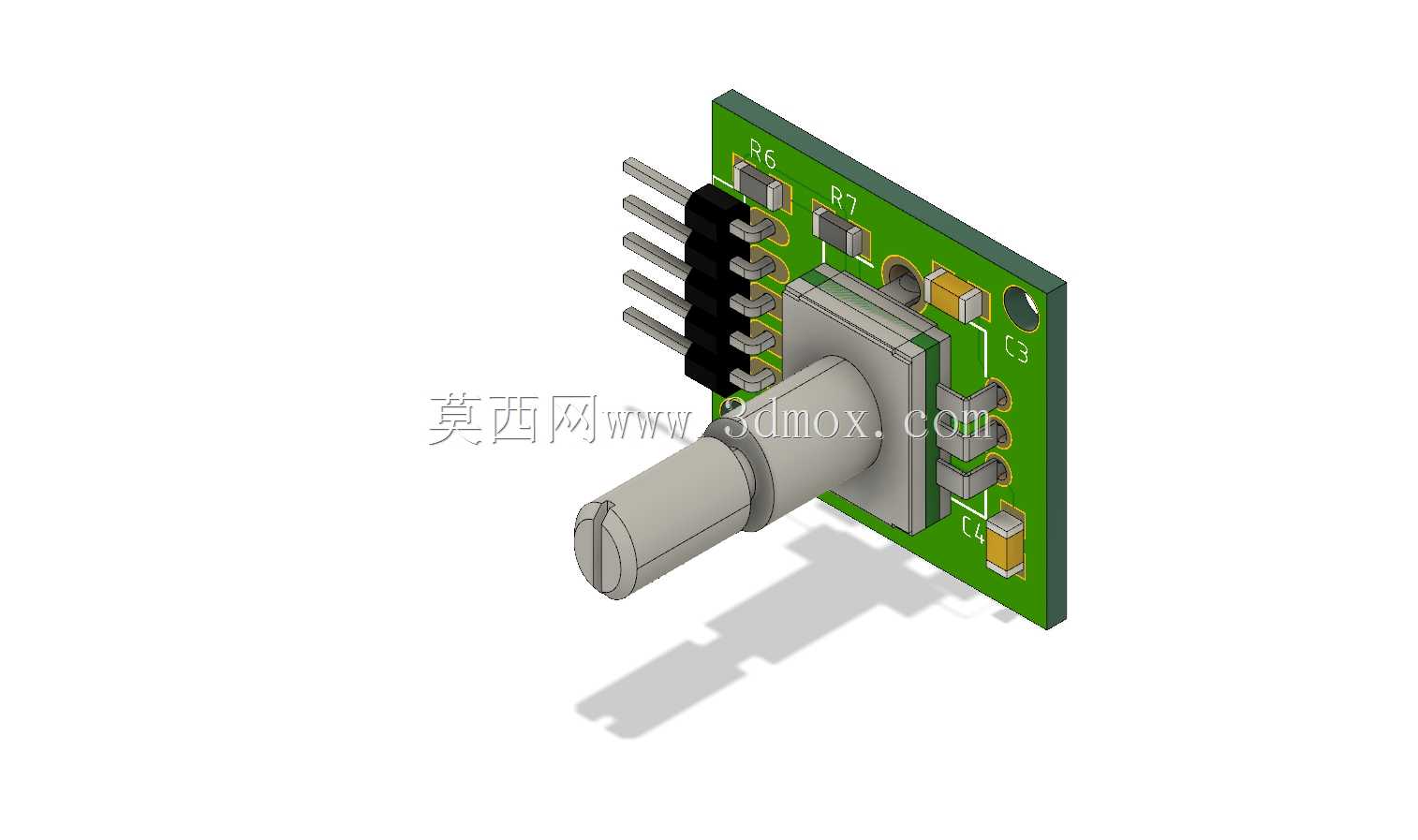

旋转编码器信号去抖处理电路板组件

　　在工业控制、消费电子旋钮交互、小型机电设备的位置反馈场景里，旋转编码器的信号抖动问题一直是硬件设计里绕不开的细节——机械触点式编码器在转动档位切换的瞬间，会输出数毫秒的杂波跳变，直接接入主控IO口的话，很容易出现计数偏差、旋钮误触发、参数调节跳变等问题，这款去抖电路模块就是针对这类痛点做的硬件级处理方案，不需要占用主控的软件滤波资源，就能输出干净稳定的编码脉冲信号。

　　从实际应用场景来看，这类模块可以直接配套增量式旋转编码器使用，常见于小型数控设备的进给调节旋钮、工业操作台的参数设置旋钮、音频设备的音量调节编码盘、小型机器人关节的位置反馈辅助电路里，相比纯软件去抖的方案，硬件去抖的响应延迟更低，不会因为主控的任务调度出现滤波失效的情况，在对实时性要求较高的调节场景里稳定性更突出。

　　整个模块采用一体化PCB载板设计，将编码器本体与去抖处理电路集成在同一块电路板上，不需要用户额外搭建外围滤波电路，排针式的输出接口可以直接插接到主控板的对应排母上，省去了飞线接线的麻烦。电路部分采用RC滤波加施密特触发的经典去抖架构，针对编码器A、B两相输出的触点抖动做了针对性的参数匹配，滤波时长刚好覆盖机械触点的抖动周期，不会因为滤波参数过大导致正常的快速转动信号被滤除，也不会因为参数过小残留抖动杂波，两相通道的电路参数做了对称匹配，保证A、B相信号的相位差稳定，不会出现相位偏移导致的方向判断错误。

　　从安装边界来看，整个模块的核心安装基准是编码器的转轴中心，转轴采用标准的D型截面设计，适配市面上通用的旋钮帽安装尺寸，转轴伸出PCB板的长度满足常规面板安装的厚度要求，PCB板的固定孔位做了标准化设计，可以直接通过铜柱固定在设备壳体内部，排针接口的引脚定义遵循通用编码器的输出规范，依次为VCC、GND、A相、B相，不需要额外修改接线定义就能直接替换常规无滤波的编码器模块。PCB板的布线做了等长处理，两相信号的走线长度一致，减少信号传输的相位差，电源输入端预留了去耦电容位置，可有效抑制电源线上的杂波干扰，避免电源波动导致的输出信号异常。

　　在结构设计上，编码器本体采用卧式贴装焊接在PCB板上，金属外壳的编码器本体与PCB焊盘做了充分的机械固定，能承受常规旋钮操作的按压力与扭转力，不会因为长期操作出现焊点松脱的问题。板载的阻容元件全部采用表贴封装，整体板厚控制在1.6mm的常规PCB厚度，整个模块的外轮廓尺寸紧凑，不会占用过多的设备内部安装空间，在小型手持设备、紧凑型控制终端里也能顺利安装。电路的供电范围兼容常用的3.3V与5V主控系统，不需要额外做电平转换，输出的信号电平与供电电压一致，可以直接接入STM32、Arduino等常用主控的IO口，不需要额外添加电平匹配电路。

　　从实际使用的角度出发，这类集成式去抖编码器模块省去了硬件工程师单独设计去抖电路、绘制PCB、调试滤波参数的流程，直接拿来就可以集成到最终产品里，能有效缩短产品的硬件开发周期，同时经过实际参数调试的电路也避免了新手工程师调试滤波参数时出现的响应慢、滤不干净等问题。模块的排针输出方向与转轴方向垂直，适配大部分面板安装的布局要求，安装时只需要在设备面板上开出对应直径的转轴过孔，用编码器自带的固定螺母将模块锁紧在面板内侧即可，不需要额外设计复杂的安装固定结构。板上的丝印清晰标注了各个元件的参数与接口定义，后期如果需要维修替换元件，也能快速对应参数，不需要反推电路原理。
