低功耗广域物联网劳拉旺通信模块结构

　　做工业物联网终端结构设计快八年，经手的无线通信模组三维建模不下百款，这款劳拉旺模块的结构还原度，是做终端集成时最需要抠细节的部分——毕竟这类模组大多直接SMT贴装在终端主控板上，任何一个引脚的位置偏差、焊盘尺寸公差、本体高度误差，都会直接导致量产时的贴片良率跳水，甚至出现射频性能不达标的问题。

　　先从实际应用场景说，这类LoRaWAN模组现在覆盖的场景远比很多人想象的广：工业园区的能耗采集终端会用它传电表、水表的脉冲数据，不需要布有线网络，一个网关就能覆盖几平方公里的厂区；智慧农业的土壤墒情监测节点埋在田间，靠这类模组回传温湿度、电导率数据，低功耗特性可以让节点靠一节锂电池工作三到五年；城市管廊的温感、烟感终端，还有老旧小区改造的无线烟感，也大量采用这类模组做数据传输，不需要穿墙布线就能把告警信号传到物业消控室；甚至部分户外资产定位终端，比如共享设备的位置追踪、物流周转箱的状态监测，也会选用这类模组做远距离低功耗传输。

　　从实际用途来看，这类模组本质是把射频收发芯片、匹配电路、滤波电路甚至部分协议栈都集成在一个标准化封装里，终端硬件工程师不需要从零开始画射频走线、做阻抗匹配，只需要在主控板上预留对应封装的焊盘，接上电源、天线、串口通信引脚就能完成无线通信部分的硬件设计，能大幅缩短终端产品的研发周期，也降低了射频部分的设计门槛——毕竟射频电路的EMC调试对很多硬件团队来说都是难点，用预集成的模组就能绕开这部分的反复调试。

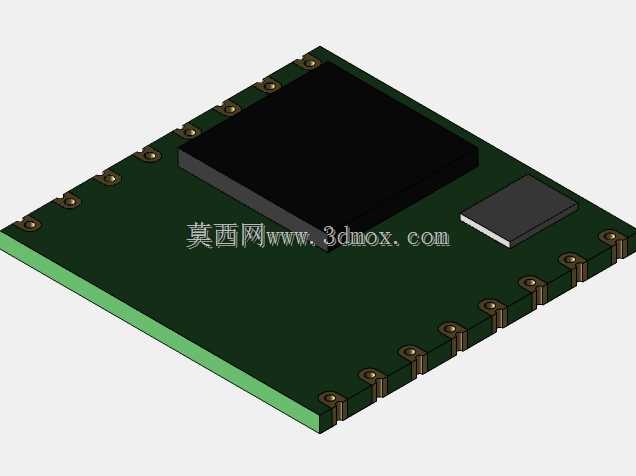

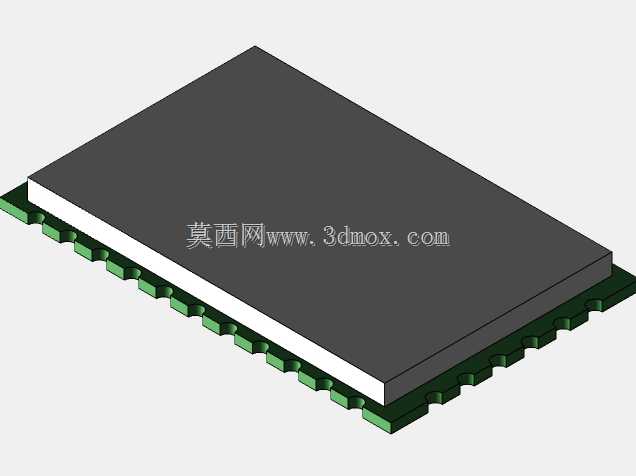

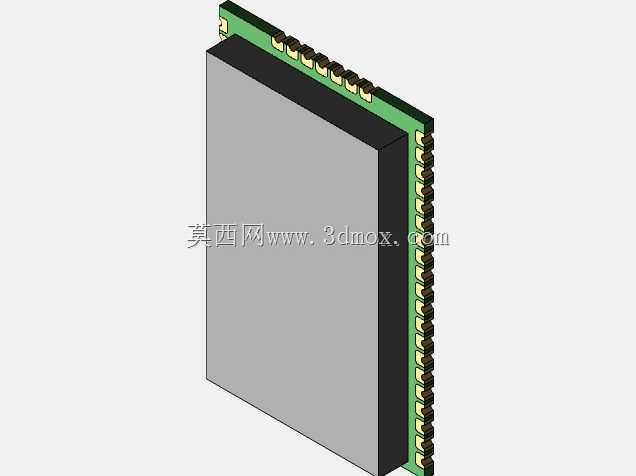

　　说到产品的功能特性对应的结构设计，这款模组采用的是表贴LCC封装，四周分布的半孔焊盘是结构建模时最需要注意的部分：每个焊盘的宽度、相邻焊盘的间距、焊盘距离模组本体边缘的距离，都要严格按照实际封装尺寸来做，不能有0.1mm以上的偏差，否则做PCB封装的时候就会出现焊盘对位不准，贴片时出现虚焊、连锡的问题。模组本体的分层结构也做了还原：底层是FR-4基材的PCB板，中间层是布线和接地层，表层贴装的主芯片是核心的LoRa射频收发芯片，旁边的小尺寸分立器件是匹配电容、电感还有滤波元件，这些器件的高度都要准确还原，因为终端设计时如果要在模组上方加屏蔽罩或者结构件，必须预留足够的安全间隙，避免结构件压到器件导致短路或者器件损坏。

　　设计思路上，这类模组的建模首先要服务于终端集成的需求，而不是单纯做外观展示：首先要确定安装基准，一般以模组底面的焊盘面为Z轴基准面，以模组的两个相邻侧边为X、Y轴定位基准，所有尺寸都从基准面开始标注，这样结构工程师在做整机布局的时候，能直接把模组模型装配到主控板的对应位置，不需要反复调整坐标。其次要把安装边界条件做清楚：模组本体的最大外形尺寸，包括长度、宽度、最高器件的顶面高度，还有焊盘伸出本体的尺寸，都要在模型里明确体现，做整机结构设计的时候，要在模组周边预留至少1mm的工艺间隙，一方面是贴片时的工艺公差预留，另一方面是避免周边结构件或者其他器件离模组太近，影响射频信号的辐射——尤其是金属结构件，不能挡在模组天线馈点的辐射方向上，否则会大幅降低通信距离。

　　外形尺寸与安装边界这块，实际项目里踩过的坑不少：之前有个同事做智能水表的结构设计，选了一款同类型的LoRa模组，建模的时候没注意模组顶面主芯片的高度，把电池仓的底壳做低了0.3mm，装配的时候电池仓直接压在主芯片上，高低温测试的时候出现了好几台芯片被压裂导致通信失效的样机，后来改模花了十多万，耽误了一个多月的交期。还有一次是做园区能耗采集终端，建模的时候焊盘位置偏了0.2mm，打样回来的PCB板贴片时模组对位不准，一半的焊盘没吃上锡，只能重新打板。所以做这类模组的三维模型，最核心的不是外观好不好看，而是所有和安装、装配、干涉相关的尺寸必须1:1准确还原：焊盘的位置和尺寸要和规格书完全一致，本体的长宽公差控制在±0.05mm以内，所有表层器件的高度误差不超过0.1mm，模组的边缘倒角、定位标记（如果有的话）也要准确做出来，方便贴片时的视觉定位。

　　另外还要考虑生产工艺的需求，这类表贴模组在过回流焊的时候，本体的受热变形量也要在建模时有所考虑——一般FR-4基材的模组过回流焊时的最大翘曲度不会超过0.5%，所以在做主控板上的器件布局时，不要把重量大的器件放在模组周边太近的位置，避免模组翘曲时和周边器件产生干涉。还有天线馈点的位置，这款模组的天线馈点是在模组的一个边角位置，建模的时候要明确标注馈点的坐标，结构设计时要把天线的走线区域预留出来，不能在这个区域走高频信号线或者铺铜，避免影响天线的阻抗匹配。

　　很多刚入行的结构工程师做这类电子模组建模的时候，总觉得只要大概画个方块，标个大致尺寸就行，实际上在量产阶段，任何一个小的尺寸偏差都可能导致严重的生产问题。这类通信模组作为物联网终端的核心通信部件，它的三维模型准确性直接关系到整个终端的硬件可靠性、装配良率甚至通信性能，建模的时候必须站在生产制造、整机集成的角度去抠每一个细节，而不是只做表面的外观还原。比如模组底部的接地焊盘，尺寸也要准确做出来，这个焊盘不只是用来固定模组，还要起到射频接地的作用，如果焊盘尺寸做小了，贴片时接地不良，会直接导致模组的发射功率不够、接收灵敏度下降，通信距离达不到设计要求。

　　从结构强度的角度看，这类模组的PCB厚度一般是1.0mm或者1.2mm，建模的时候也要准确还原这个厚度，因为在做振动测试的时候，模组的悬臂长度如果太长，PCB厚度不够的话可能会出现共振，导致焊盘脱落。如果终端是用在强振动场景，比如工业设备的状态监测终端，还要考虑在模组周边点胶加固，建模的时候也要预留出点胶的空间，不要把周边器件放得太满，导致点胶枪头伸不进去。

　　总的来说，这类LoRaWAN通信模组的三维建模，核心是围绕集成装配、生产工艺、性能保障三个维度去做，所有的尺寸、结构细节都要服务于实际的工程应用，而不是单纯的视觉展示。只有把每一个和工程相关的细节都做准确，这个模型才能真正在结构设计、硬件选型、样机验证的过程中发挥作用，减少后续打样、试产阶段出现的问题，缩短整个产品的研发周期。
