MAX7219驱动8位七段数显电路板结构

　　做嵌入式设备结构设计的工程师大多接触过这类数显模块，在小型工控终端、实验台数据采集面板、小型智能设备的参数显示区，这类模块的出镜率一直很高。这次拆解建模的这款8位七段显示模块，核心采用MAX7219作为驱动芯片，在结构设计上做了不少适配量产装配的细节处理，和市面上常见的裸板模块有明显的结构差异。

　　先从实际使用场景说起，这类模块常被用在小型温控器面板、计数器显示单元、开源硬件实验平台、小型设备的运行参数展示区，不需要占用主控芯片过多IO资源，仅通过三根信号线就能完成8位数字的显示驱动，硬件布线的压力小很多。很多工程师在做设备面板布局的时候，会优先选这类集成驱动的数显模块，不用单独给数码管做限流电阻布线，也不用写动态扫描的底层驱动代码，能省不少硬件和固件的开发工作量。

　　从功能特性上看，这款模块板载了MAX7219驱动芯片，芯片本身集成了BCD译码器、多路扫描电路、段驱动端口，不需要外接额外的驱动三极管或者限流电阻，板上已经把数码管的段引脚、位选引脚和驱动芯片的输出端直接连通，对外只引出VCC、GND、CLK、DIN、CS五个引脚，和主控板对接的时候只需要对应接好电源和三根SPI通信线就能工作。板上预留的排针引脚间距是标准2.54mm，既可以直接插在面包板上做原型验证，也可以通过排线焊接到主控板的对应接插件上，适配不同的装配方式。

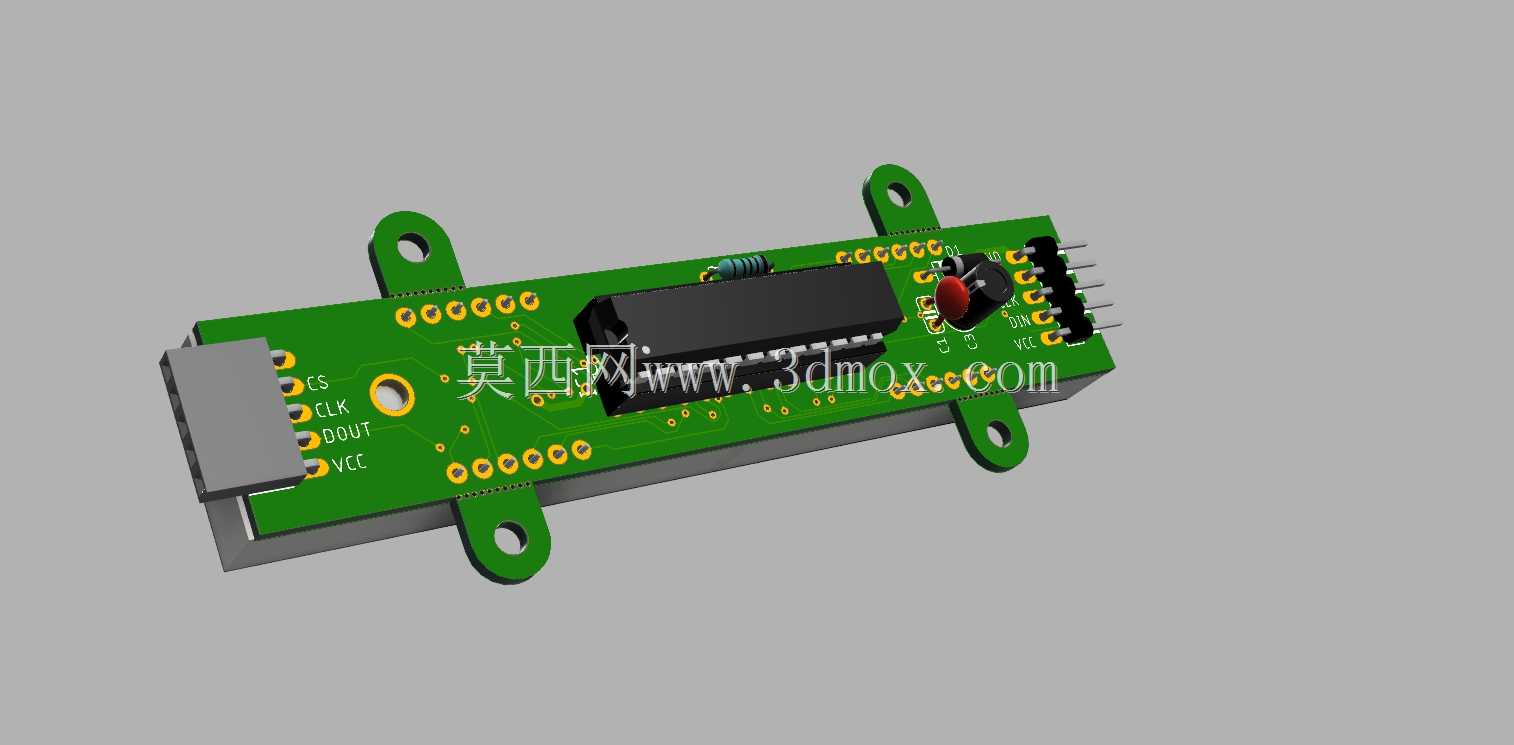

　　再说到设计思路，这块PCB板的外形做了安装固定的专门设计，板的四个角延伸出了带安装孔的固定耳，安装孔的内径适配M3规格的螺丝，固定耳的位置避开了板上的元器件布局，不会出现螺丝和元件干涉的问题。和市面上没有固定耳的裸板模块比，这个设计不需要额外做固定支架，直接用螺丝就能把模块锁在设备面板的内侧，数码管的显示面刚好对准面板上的开窗位置，装配效率高很多。板上还做了可折断的卡舌结构，在做面板嵌入式安装的时候，卡舌可以卡在面板开窗的边缘，临时固定模块位置，方便后续打胶或者锁螺丝固定，不需要装配的时候一直用手扶住模块对位，这个细节对流水线装配的友好度很高。板上的接插件位置做了靠边设计，排线从板的侧边引出，不会在模块背面堆线，能压缩模块和主控板之间的安装间隙，适合内部空间紧凑的小型设备。

　　关于安装边界和尺寸细节，这块PCB的板厚采用标准1.6mm玻纤板材质，整体长度适配8位0.56英寸七段数码管的排布长度，板的宽度刚好覆盖数码管和驱动芯片的排布区域，固定耳突出主板边缘的尺寸控制在5mm以内，不会占用过多面板背面的空间。数码管的显示面和PCB板面的高度差控制在8mm左右，做面板开窗的时候，开窗尺寸只要比数码管显示区域大1mm左右，就能让数码管完全露出，不会出现显示内容被面板遮挡的问题。板上的元件布局做了高低分区，最高的元件是数码管，其次是板载的MAX7219芯片和电源滤波电容，所有贴片元件都布置在PCB的背面或者数码管两侧的空余区域，不会在数码管和面板之间形成凸起，避免装配的时候顶到面板内壁。

　　实际做结构适配的时候还要注意，模块的外接排线建议采用同向出线的杜邦排线，不要用上下弯折的硬排线，避免排线弯折后顶到其他内部元件。如果是用在有轻微振动的设备上，可以在固定耳和安装面之间加薄橡胶垫，减少振动导致的螺丝松动问题。板上的电源引脚旁边预留了滤波电容的焊位，实际生产的时候可以根据设备的电源纹波情况，选择焊接0.1uF的陶瓷电容做电源滤波，减少显示乱码的概率。另外模块的工作电压适配5V直流供电，和常用的51单片机、Arduino、STM32等主控板的IO电平直接兼容，不需要额外做电平转换电路，硬件适配的门槛很低。

　　很多新手工程师在做这类模块的结构建模的时候，容易忽略固定耳的安装孔位置公差，实际建模的时候要给安装孔留0.2mm的装配间隙，避免因为PCB生产的公差导致安装孔对位不准。还有数码管的显示面高度要按实际元件的最大公差来留间隙，不要按标称尺寸卡得太死，不然装配的时候容易出现数码管被面板压坏的问题。板边的可折断卡舌位置做了V型槽设计，折断的时候不需要额外工具，用尖嘴钳就能掰掉，不需要的场景可以直接去除，不会影响主板的结构强度。
