心形布局WS2811LED驱动电路板设计

　　这款心形布局的LED驱动电路板，核心采用WS2811串行LED驱动芯片，单颗芯片可独立控制RGB三色通道的PWM输出，实现单灯珠256级亮度调节，整体电路可通过单总线完成所有灯珠的色彩、亮度控制，无需复杂的多路布线，大幅简化了创意灯光装置的接线难度。从实际应用场景来看，这类异形LED电路板常被用于桌面创意摆件、节日装饰灯光、电子爱好者DIY作品、小型文创展示装置中，也可作为嵌入式系统的状态指示扩展模块，通过不同的灯光色彩、动态效果反馈设备运行状态，相比传统方形PCB的指示模块，心形造型更具视觉吸引力，适合面向消费类创意电子、文创礼品领域的产品开发。

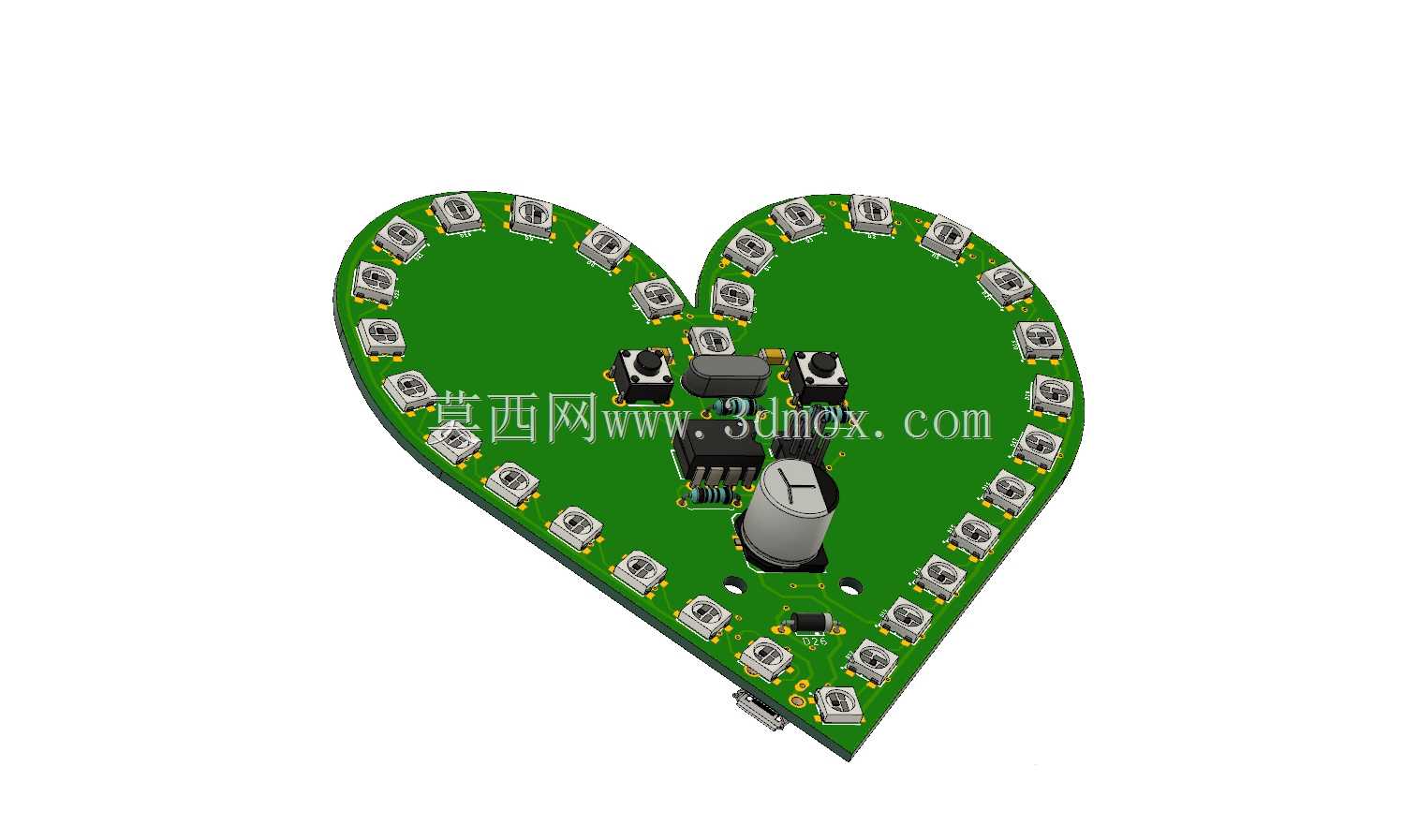

　　从设计思路上看，整体板型采用心形轮廓，所有LED灯珠沿心形外边缘均匀排布，保证点亮后灯光轮廓贴合心形造型，不会出现局部灯光断点或排布疏密不均的问题。板载核心元件除WS2811驱动芯片外，还集成了电源滤波电容、复位按键、电源接口、主控预留焊盘，既可以直接外接单片机完成灯光效果控制，也可通过板载预留的控制电路写入预设灯光程序，无需额外外接控制板即可独立运行。布线时特意将电源走线做了加宽处理，因为多颗WS2811灯珠全亮时峰值电流较高，加宽走线可降低线路压降，避免远端灯珠出现亮度不足、色彩偏色的问题；信号走线则做了等长处理，保证串行信号传输的稳定性，避免出现灯珠闪烁、信号丢包的情况。

　　从安装边界来看，整板采用标准FR-4玻纤板材，板厚1.6mm，符合常规PCB加工工艺要求，板上预留了两个直径3mm的固定安装孔，孔位位于心形板的下部中心两侧，可通过M3铜柱或螺丝直接固定在外壳、底座上，安装孔中心距经过精准计算，不会与板上元件、走线产生干涉。板上所有贴片元件均采用常规0805、SOP-8封装，焊接难度低，既适合工厂批量SMT贴片生产，也适合电子爱好者手工焊接制作。元件布局时特意将较高的元件如电解电容、按键、接口布置在板的中心区域，沿边缘排布的LED灯珠高度统一，不会出现边缘元件高低错落遮挡灯光的问题，保证灯光从正面观察时呈现完整连续的心形光带。

　　在功能特性上，WS2811芯片支持最高800Kbps的串行通信速率，灯光效果刷新速度快，可实现流水、呼吸、彩虹渐变、逐点点亮等多种动态效果，单总线级联的特性让该板也可与其他同类型WS2811模块串联，扩展成更大规模的灯光阵列。板载的滤波电容可有效滤除电源纹波，避免电源波动导致的灯光闪烁问题，预留的外接电源接口支持5V直流供电，与常规USB电源、适配器电源兼容，无需专用供电模块即可正常工作。实际测试中，整板满功率运行时电流约1.2A，常规5V/2A的USB电源即可稳定驱动，不会出现供电不足的问题。

　　对于结构设计从业者来说，这类异形PCB的三维建模需要重点关注元件高度与安装空间的匹配，建模时需准确还原每个元件的实际尺寸、高度、安装位置，避免后续外壳设计时出现元件与外壳干涉的问题；同时要注意LED灯珠的发光角度，建模时可预留合适的灯罩、散光片安装空间，让灯光效果更柔和均匀。在做产品结构适配时，心形板的轮廓曲线需要精准提取，保证外壳开窗与板型完全贴合，不会出现漏边、压到元件的问题。这类创意电子模块的结构设计不需要复杂的传动、承重结构，重点在于外观造型与电路板的匹配度，以及安装固定的可靠性，同时要考虑供电接口、按键的操作空间，保证用户使用时可以方便地插接电源、操作按键。
