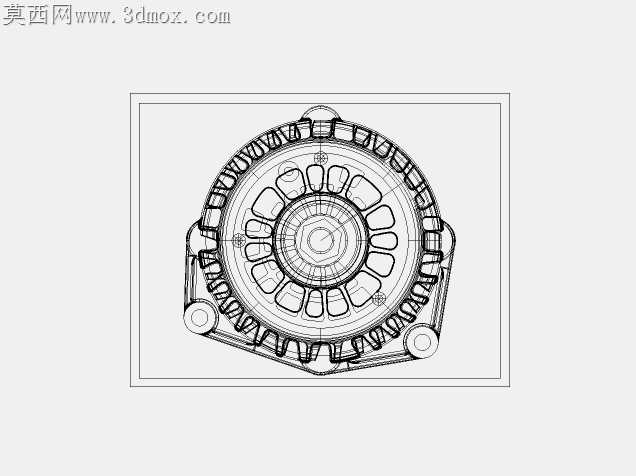

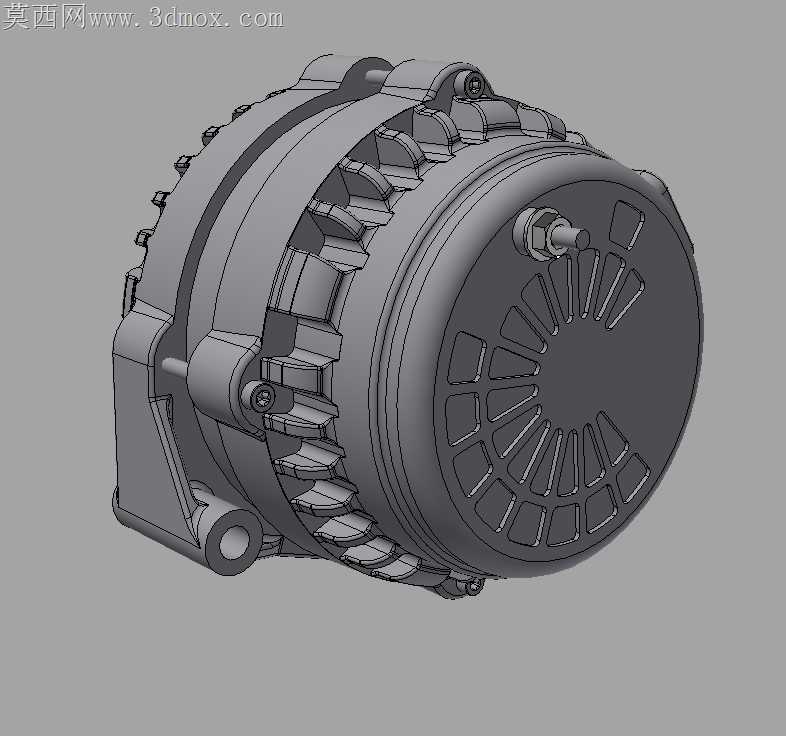

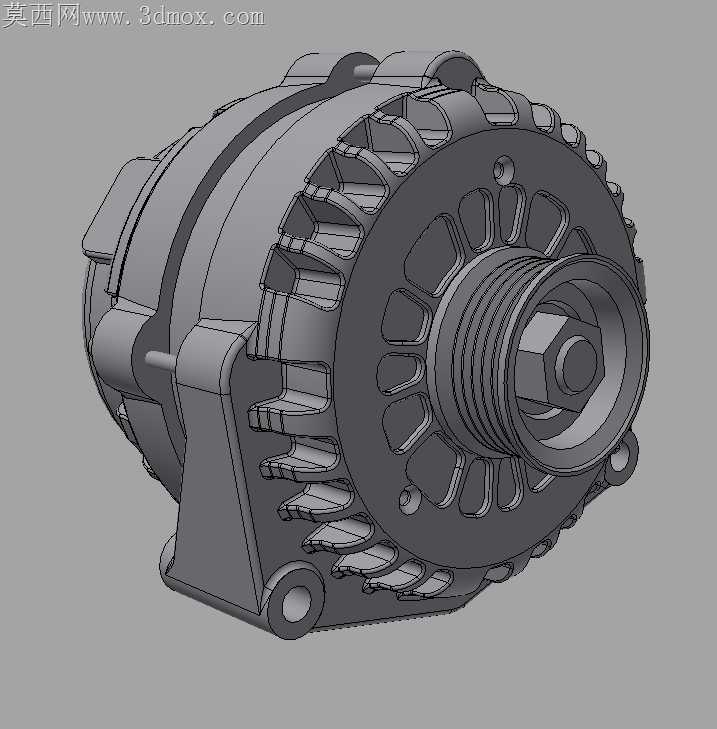

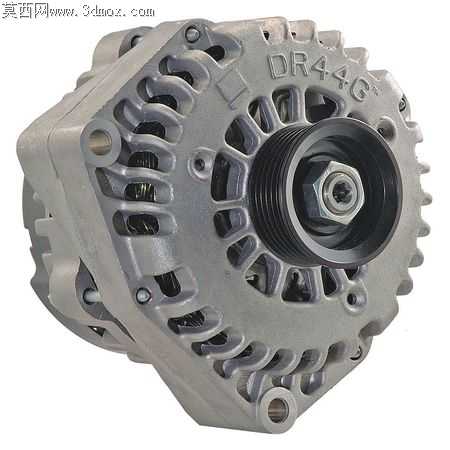

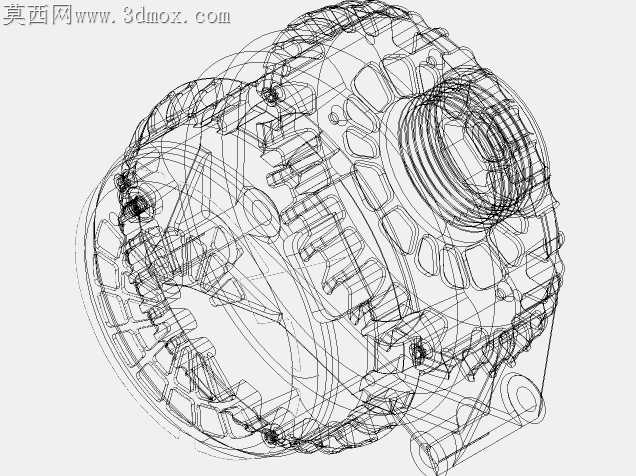

雪佛兰GMT800车型145安培交流发电机高细节结构

车用交流发电机的散热结构一直是加工适配环节最容易踩坑的部分，这款适配GMT800系列卡车的145安培发电机，后端盖的轴向散热鳍片采用不等距排布，完全避开了皮带轮侧的高速气流紊流区，不会像等距鳍片那样在高转速下产生共振啸叫，同时鳍片的拔模斜度统一控制在1.5度，既满足压铸成型时的脱模要求，又不会因为斜度过大削减鳍片有效散热面积，毕竟重型卡车长时间高负载运行时，发电机定子线圈的工作温度会突破140摄氏度，散热效率的微小偏差都会直接缩短整流桥的使用寿命。前端皮带轮的多楔带轮槽做了微米级的圆角过渡，没有尖锐的棱边，加工时不需要额外做去毛刺工序，多楔带在高速传动时不会因为棱边切割出现早期开裂，轮槽的同轴度公差控制在0.02毫米以内，皮带运转时的偏摆量极小，能有效降低皮带张紧轮的负载波动。壳体上的两个安装支脚做了局部加厚处理，支脚与壳体主体的过渡位置没有采用生硬的直角连接，而是做了渐变式的加强筋过渡，压铸时不会因为壁厚差过大产生缩孔缺陷，安装时的螺栓预紧力可以均匀分散到整个壳体，不会出现支脚断裂的问题。定子绕组的端部轮廓与端盖内侧的避让间隙控制在1.2毫米，既不会因为间隙过小在装配时刮破绕组绝缘层，也不会因为间隙过大导致整体结构松散，运转时绕组产生的振动可以直接通过端盖的定位结构传导出去，降低内部元件的疲劳损耗。整流桥的安装位置特意避开了散热鳍片的气流死角，冷却气流可以直接吹过整流桥的散热基板，大电流输出时整流二极管的结温能控制在安全阈值内，不需要额外增加独立散热片，既压缩了整机的轴向尺寸，也减少了多余零件带来的装配误差。转子的滑环表面做了精车处理，粗糙度控制在Ra0.8，碳刷磨损下来的碳粉会顺着端盖底部预留的排尘槽自然排出，不会堆积在滑环表面造成接触不良，排尘槽的开口方向朝向车辆行驶的背风侧，行驶时的气流不会把路面的灰尘倒灌进发电机内部。
