复活节彩蛋数控绘图机械装置结构设计

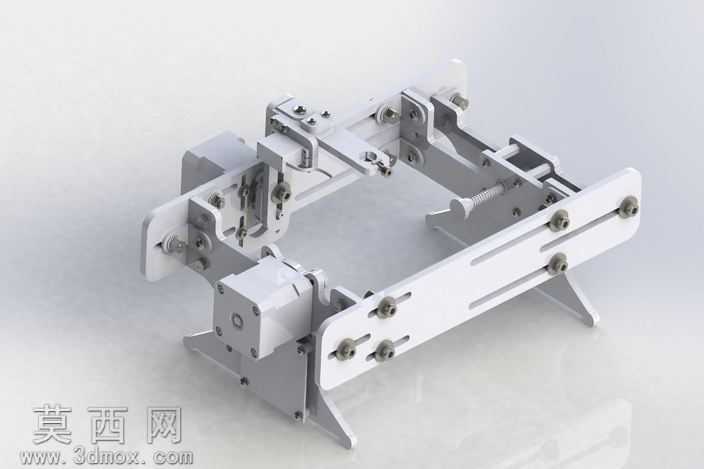

本作品为复活节彩蛋专用数控绘图机械装置的三维结构设计，建模阶段采用参数化设计思路完成全零件建模，对装置的执行端、传动模组、夹持定位机构、支撑机架等所有结构件逐一进行特征建模，严格遵循公制尺寸规范完成各零件的尺寸约束与装配配合校验，确保各运动部件无干涉、装配公差符合机械加工的常规要求。渲染阶段采用哑光金属材质模拟铝合金机架与金属紧固件的质感，对步进电机外壳、传动连接件赋予对应的工程塑料与金属材质，通过工作室柔光打光突出机械结构的层次感与装配细节，清晰呈现各部件的连接关系与运动逻辑。结构设计上，装置采用对称式双支撑机架作为承载主体，设置可调节间距的彩蛋夹持转轴机构，可适配不同尺寸的蛋形工件装夹需求；绘图执行端搭载直线导轨滑台模组，可实现X、Z两轴的精准位移，配合夹持端的旋转轴形成三轴联动的运动体系，能够在曲面蛋体表面完成预设图案的绘制作业。设计过程中对原始参考方案进行了结构优化，剔除了冗余的紧固件与非必要支撑结构，重新梳理了走线布局与电机安装位，选用标准规格的伺服电机与步进电机作为动力源，配套标准紧固件降低加工与装配难度，整体结构紧凑、运动行程合理，既满足彩蛋曲面绘图的运动精度要求，也兼顾了DIY制作的可实现性，所有传动部位均预留了标准安装孔位，方便使用者后续进行调试与功能拓展，夹持机构采用弹性顶针结构，可在固定蛋体的同时保证旋转运动的同轴度，避免绘图过程中出现工件偏移导致的图案错位问题。
