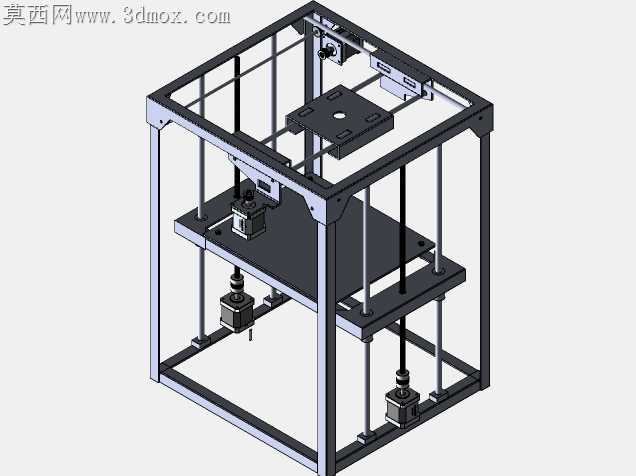

立方体框架式CoreXY传动3D打印设备结构

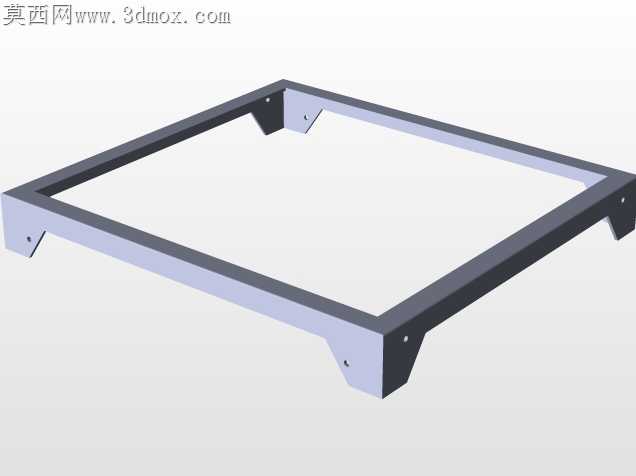

桌面级FDM打印设备最容易被忽略的装配隐患，来自框架型材拼接的垂直度偏差与同步带张紧的不对称性，这台CoreXY结构的打印设备在框架设计阶段就针对性做了加工适配调整。四根竖向型材的端面铣削预留了0.02mm的配合公差，和上下两层方形框架的角件连接时，不需要额外加装调整垫片就能保证Z向导轨的平行度偏差控制在0.01mm以内，避免后期打印过程中Z轴平台上下移动出现卡顿、层纹错位的问题。

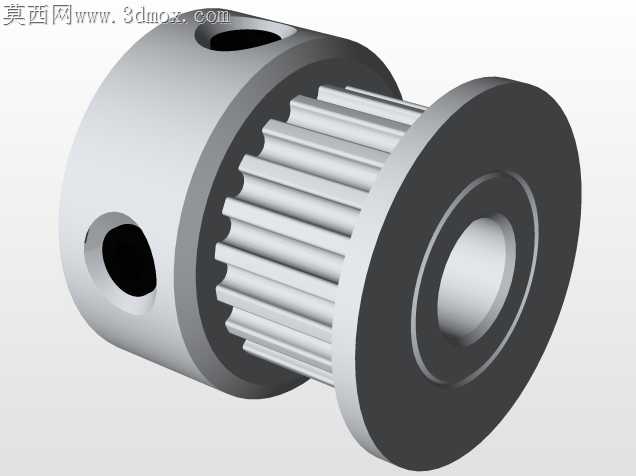

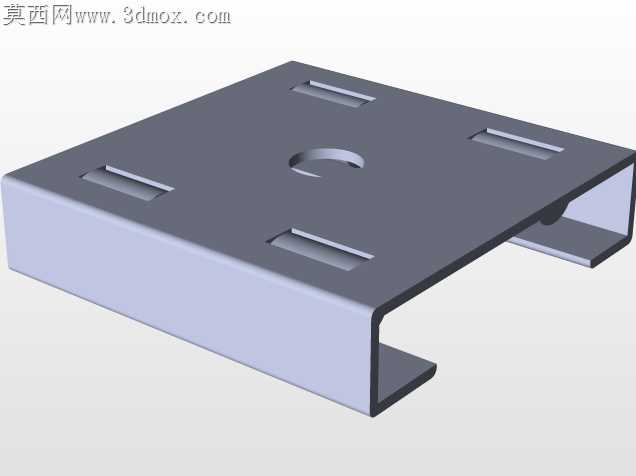

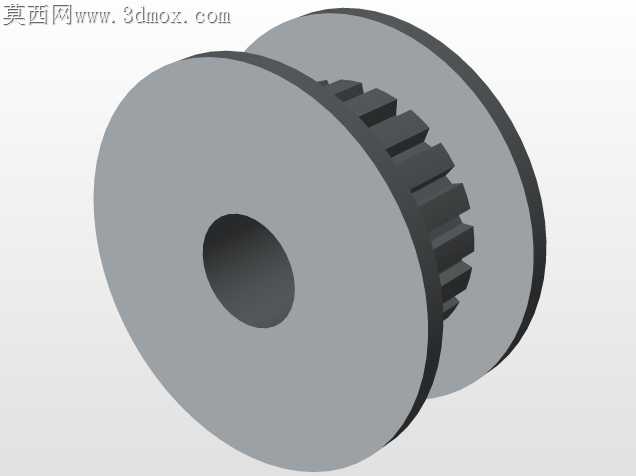

打印头的XY运动完全依靠两根同步正时皮带联动驱动，皮带的走向绕过框架顶部的四个惰轮，两端分别固定在两个独立的步进电机输出轴上，这种布局能把电机的重量完全转移到框架底座上，运动端的打印头负载降到最低，高速移动时不会因为惯性产生多余的振动。皮带的张紧座直接集成在顶部框架的型材槽内，不需要额外设计独立的张紧支架，拧动调节螺丝就能同步调整两侧皮带的张紧力，避免两侧皮带张力差导致的运动轨迹偏移、打印圆角失圆的问题。

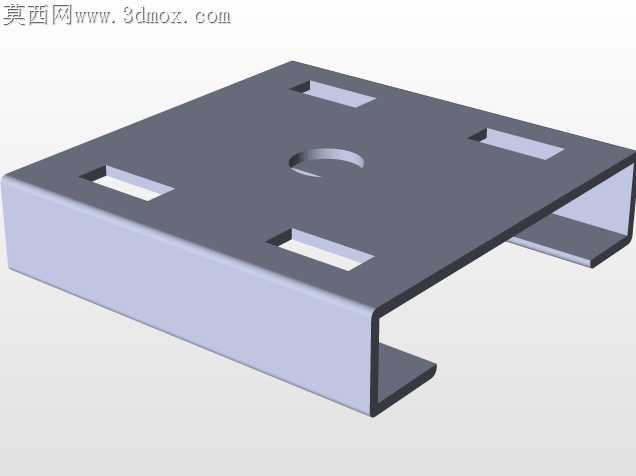

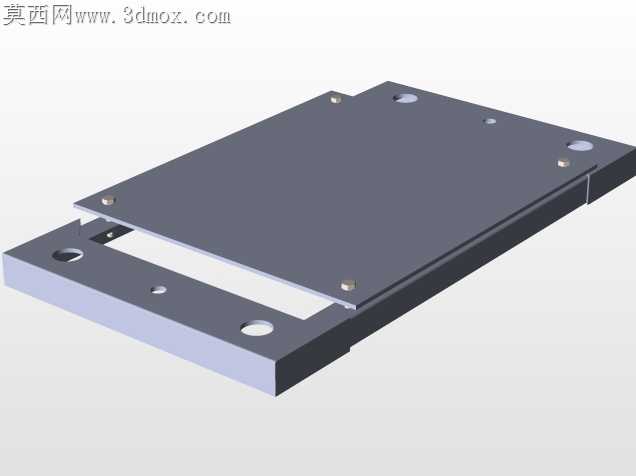

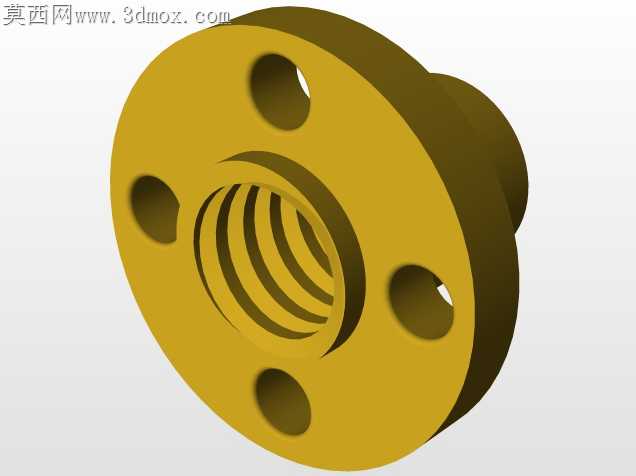

三层活动平台的导向全部采用光轴配合直线轴承的结构，Z轴的三根丝杆分别由底部独立的步进电机驱动，平台的安装板上预留了腰型调节孔，装配时可以微调平台的水平度，不需要额外加装复杂的自动调平探针就能保证首层打印的附着力。框架的所有连接角件都做了加厚处理，打印头高速往复运动时，框架的共振频率被控制在打印常用运动速度的共振区间外，不会因为框架震颤导致打印件表面出现规律性的振纹。

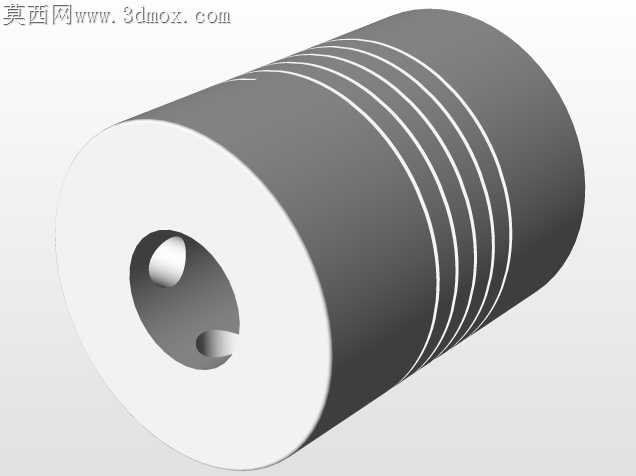

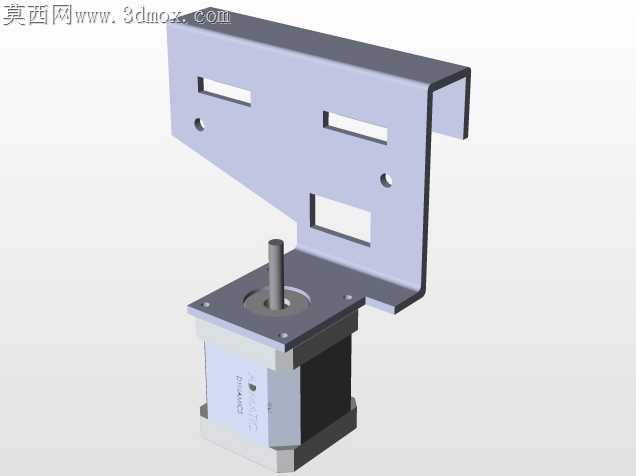

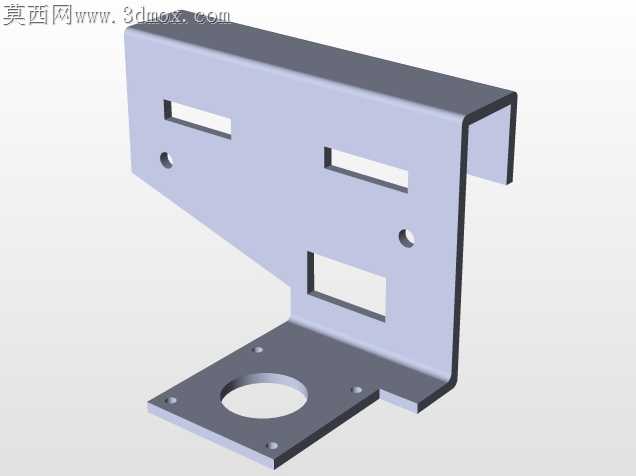

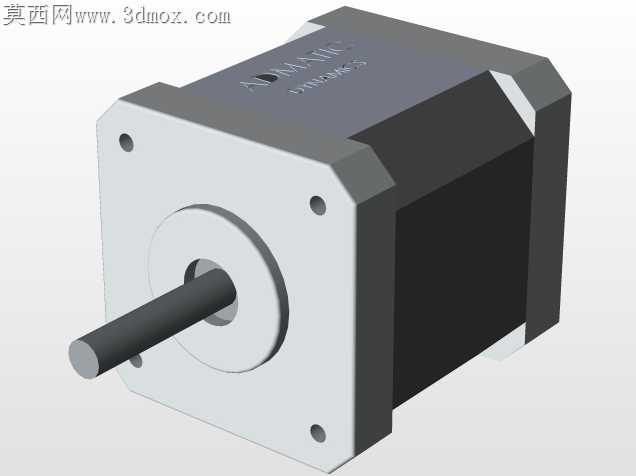

走线槽直接嵌入竖向型材的凹槽内，所有电机、限位开关的线缆都能顺着型材内部走到下方的控制仓，不会出现线缆拖拽运动部件的情况，也避免了长期运动过程中线缆被反复弯折出现断裂的问题。底部的电机安装座直接和下层框架锁固，电机输出轴和丝杆的连接采用柔性联轴器，即使装配时存在微小的同轴度偏差，也能通过联轴器的形变抵消，不会出现丝杆转动卡顿、电机丢步的情况。

这种结构设计完全适配常规铝型材的切割、铣削加工工艺，所有零件都不需要复杂的五轴加工，普通的数控铣床甚至桌面级雕刻设备就能完成所有非标零件的加工，个人爱好者采购标准件就能完成整机组装，不需要定制特殊规格的型材或零件，后期维护更换配件也能直接采购通用标准件，大幅降低了整机组装和后期维护的成本。
