单跨十吨容量折弯式压力机结构设计

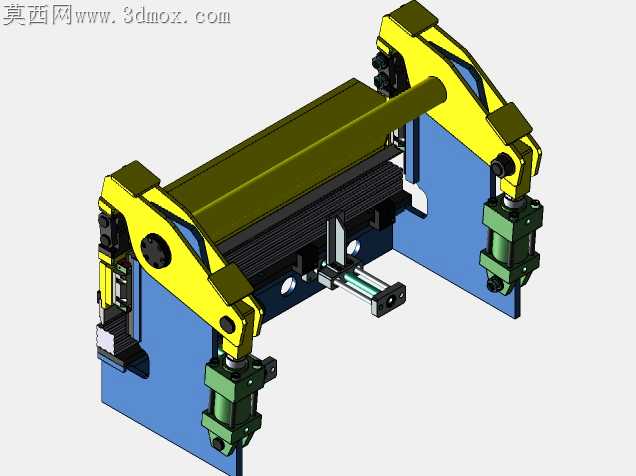

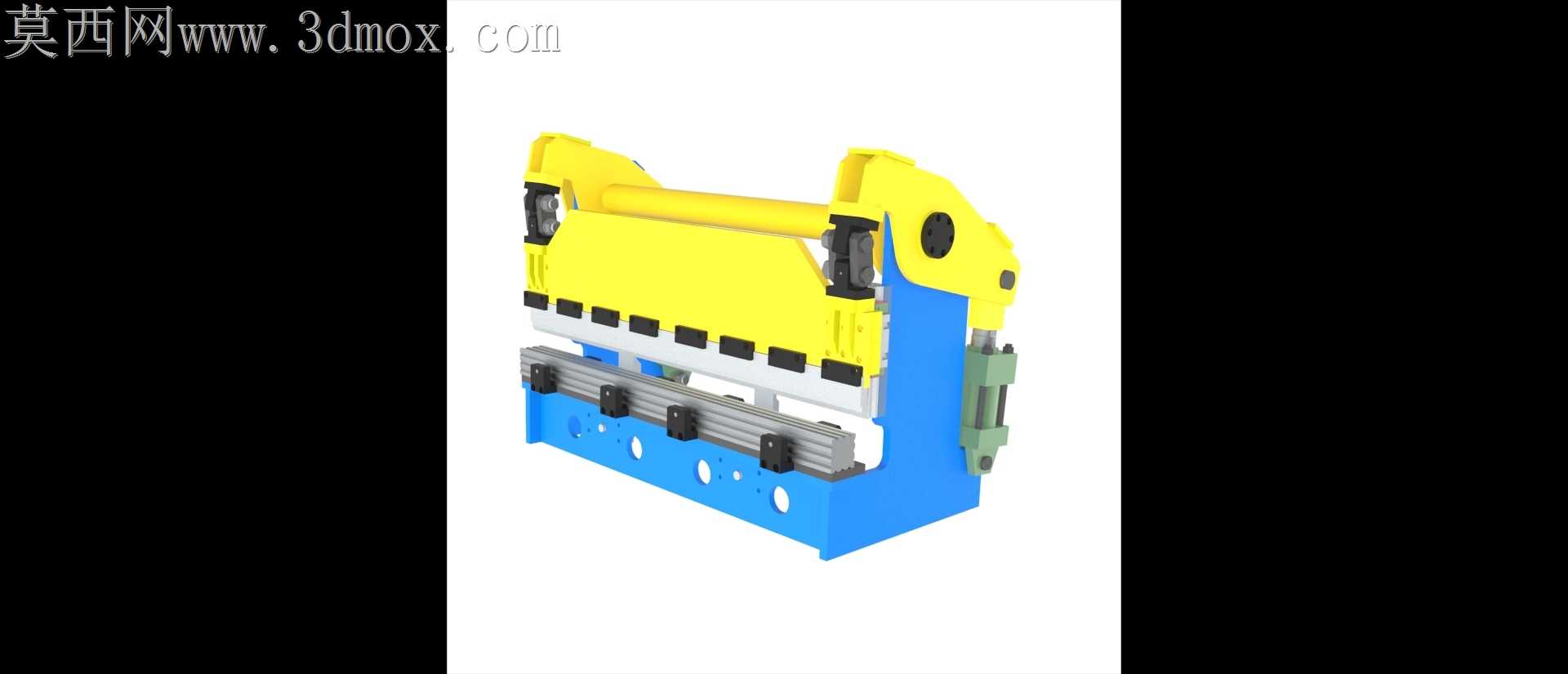

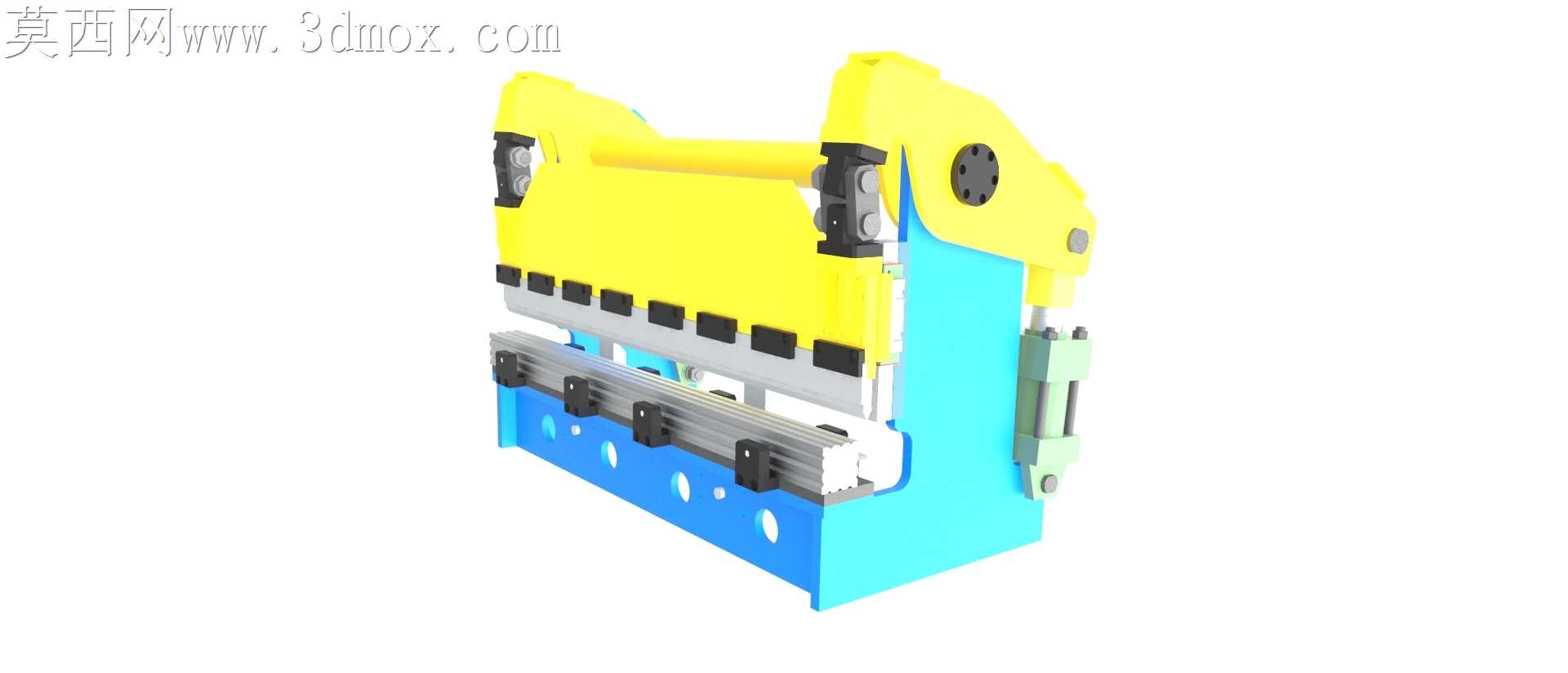

车间现场折弯厚板时最常碰到的问题，就是滑块下行过程中两侧受力不均导致的折弯角度偏差，尤其是10吨级小跨距设备，机架刚性稍弱就会出现中间挠度超差，折出来的工件直线度根本达不到钣金件的装配要求。这款压力机的上模座采用整段黄色铸钢件做承载基体，没有采用常见的分段拼接结构，就是为了避免拼接螺栓在长期交变载荷下出现松动，导致上模安装基准偏移。上模夹持段的黑色压块均匀排布，每一块的安装面都做了0.02mm的平面度公差控制，压块和模座之间预留了0.05mm的调整间隙，现场换模时可以通过塞尺微调每一段的压紧力，避免长刀片装夹后出现波浪形变形。下模座的蓝色承力结构做了三处圆形减重孔，孔位的排布完全避开了折弯受力的主应力路径，不会因为开孔削弱机架的抗弯截面模量，同时减重孔边缘都做了R3的圆角过渡，消除应力集中点，避免长期满负荷作业时出现焊缝开裂的隐患。后侧的绿色调节机构采用蜗轮蜗杆传动结构，手动调节滑块行程时不会出现反向间隙，调节刻度每格对应0.1mm的下行距离，操作工调整折弯开口度时不需要反复试折找正。上下模之间的导向采用双侧内嵌式导轨，导轨面贴了耐磨铜衬板，衬板和滑块之间预留了0.03mm的滑动间隙，既不会因为间隙过大导致滑块下行时偏摆，也不会因为间隙过小出现卡滞，日常维护时只需要定期在衬板油槽里加注锂基脂就能保证长期运行精度。设备的黄色握持横梁做了圆弧包边处理，没有尖锐的棱角，车间转运或者吊装时不会刮蹭操作工的工作服，横梁内部做了空心加强筋结构，在保证吊装强度的同时尽可能降低整机重量。实际落地使用时，这套结构可以适配1米跨距内的碳钢板、铝板折弯作业，满负荷冲压时机架的最大挠度控制在0.08mm以内，折出来的工件折弯角度误差能控制在±0.5°范围内，不需要后续二次校形，完全能满足中小批量钣金加工的精度要求。
