双头料带放卷支撑设备结构设计

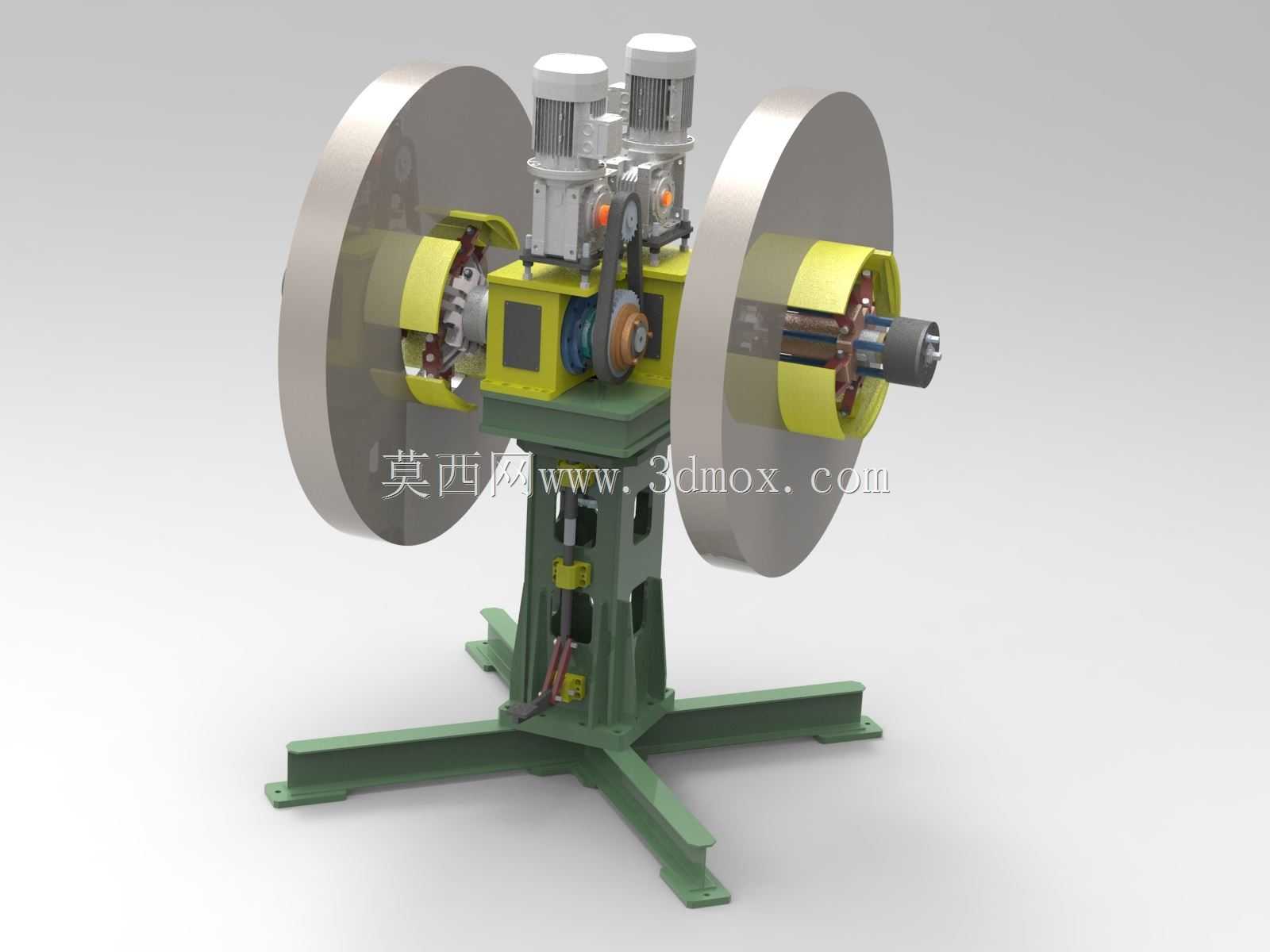

　　这套双工位放卷支撑结构，主要面向冲压生产线、卷材分切加工、金属带材连续成型工位的原料供给环节设计，解决单工位放卷换料停机时间长、生产节拍被打断的实际痛点。整体采用十字形落地安装底座，四支延伸支脚直接通过膨胀螺栓与车间混凝土地面固定，支脚延伸长度覆盖1.2米见方的安装区域，底座中心立柱采用箱型焊接结构，内部预留气动管线与电气布线通道，立柱高度方向设置多组调节安装孔位，可根据后续导料机构的高度调整主轴安装高度，适配不同开卷高度的生产线对接需求。两侧对称布置的放卷主轴采用悬臂式支撑结构，每侧主轴配置独立的驱动减速单元与张力控制模块，驱动单元通过同步带轮与主轴连接，可根据带材厚度、材质调整输出扭矩，避免放卷过程中带材拉扯变形或者松垮垂落。

　　主轴端部配置四组可调式涨紧瓦块，通过旋转端部调节手轮即可驱动瓦块径向伸缩，适配不同内径规格的卷材内孔装夹，装夹范围覆盖300mm至500mm内径的金属卷、纸卷、复合带材卷，单工位最大承载卷材重量可达1.2吨，可满足常规冲压线连续8小时以上的生产供料需求。结构设计阶段充分考虑了换料操作的便捷性，两侧主轴独立控制，当一侧卷材即将耗尽时，可提前在另一侧主轴装夹备用卷材，通过导料机构的快速切换实现不停机接料，大幅减少换料停机损耗。设备的张力控制模块采用气动摩擦片结构，可根据带材行进速度实时调整阻尼大小，保证放卷过程中带材张力恒定，避免出现带材跑偏、拉伸变形、表面划伤等质量问题。两侧的圆形挡料盘采用可拆卸式结构，通过螺栓与主轴法兰连接，

　　可根据卷材的宽度更换对应尺寸的挡料盘，适配宽度范围在100mm至600mm之间的各类卷材。整体机架焊接后经过去应力退火处理，所有安装配合面经过铣削加工保证装配精度，驱动单元外部设置可拆卸式安全防护罩，既避免生产过程中杂物卷入传动机构，也方便后期维护时快速拆卸检修。设备安装时需要保证底座水平度误差不超过0.5mm/m，避免主轴倾斜导致卷材放卷过程中出现轴向窜动，影响后续送料精度。
