定柱式125kg级旋臂起重吊运设备结构

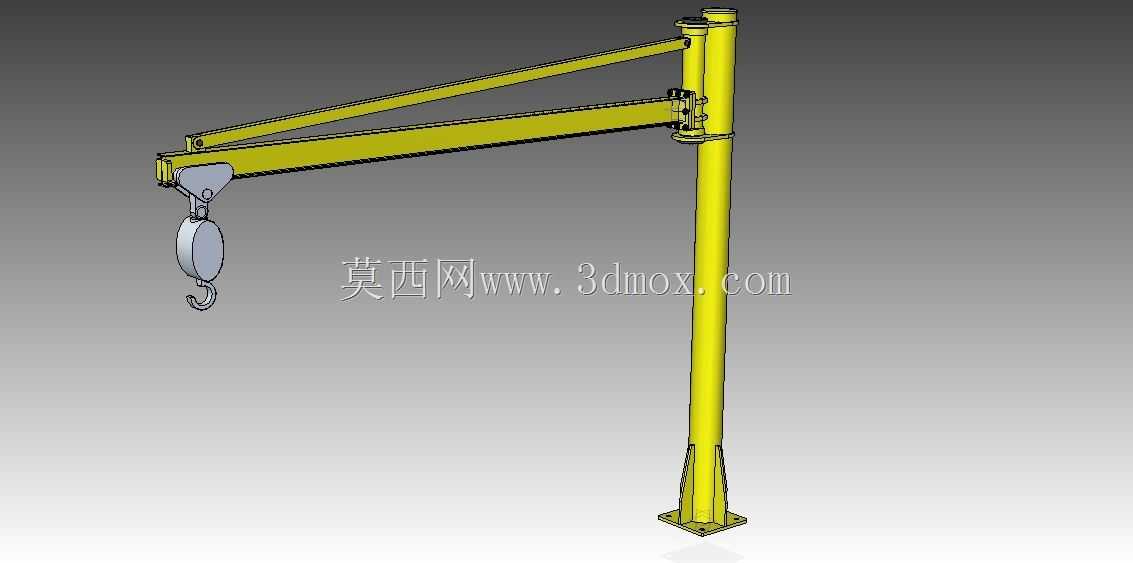

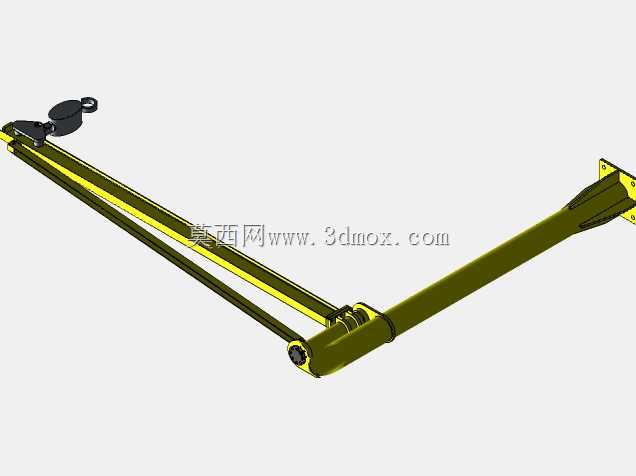

这款定柱式旋臂起重设备，主要面向中小型生产车间、仓储库区、机加工工位的近距离定点吊运场景设计，可覆盖以立柱为圆心的扇形作业区域，适配生产线上下料、设备维保零部件转运、仓储货物堆垛移位、重型工装夹具调运等日常作业需求，能够有效降低人工搬运重物的劳动强度，规避人工抬运重型工件的磕碰、砸伤风险，提升工位间物料转运的作业效率，尤其适合作业半径不大、吊运频次中等、单钩载荷需求不高的离散制造场景使用。设备额定承载载荷为125千克，可满足绝大多数中小型机加工零件、组装半成品、工装治具的吊运需求，不会因载荷冗余造成设备成本浪费，也能覆盖常规工位的日常吊运上限。整体结构采用落地定柱式设计，底部为方形法兰安装底座，通过膨胀螺栓或预埋地脚螺栓与混凝土地面刚性固定，安装时需保证底座安装面的水平度偏差控制在允许范围内，避免立柱倾斜带来的侧向载荷偏移风险；垂直立柱为厚壁圆管结构，承担整体设备的竖向载荷与吊运时的倾覆力矩，立柱上下端设置回转支撑结构，让水平臂架可围绕立柱做360度或限定角度的水平回转，操作人员只需轻推吊载重物即可调整作业覆盖位置，操作轻便无卡滞。水平臂架采用双梁斜撑式结构，主水平臂承担吊重的竖向载荷，上方斜拉杆承担臂架的上拱拉力，这种结构可在保证臂架刚度的前提下降低臂架自重，减少臂架前端下挠量，避免吊载时臂架出现明显形变影响作业精度；臂架端部配置电动或手动葫芦行走轨道，葫芦可沿臂架长度方向水平移动，配合臂架的回转动作，可覆盖作业半径内的任意吊点位置，端部设置行程限位结构，避免葫芦行走超程脱轨。设备末端配置标准起重吊钩与滑轮组，吊钩带有防脱锁扣结构，可防止吊索具意外滑脱，整体涂装采用工业警示黄色，符合车间作业设备的安全视觉标识要求，各连接部位均采用高强度螺栓紧固，关键受力位置做加强筋补强，保证长期吊运作业的结构稳定性。设计过程中充分考虑了车间安装的边界条件，立柱高度适配常规标准厂房的层高，臂架长度可根据实际工位覆盖需求调整，安装时无需对厂房顶部结构做改造，不会占用过多车间地面空间，可灵活布置在生产线旁、仓库通道侧、设备维保区等位置，无需复杂的基建施工即可快速投用，是中小型生产场景里性价比极高的定点吊运解决方案。
