手抛式红白色滑翔玩具航模设计

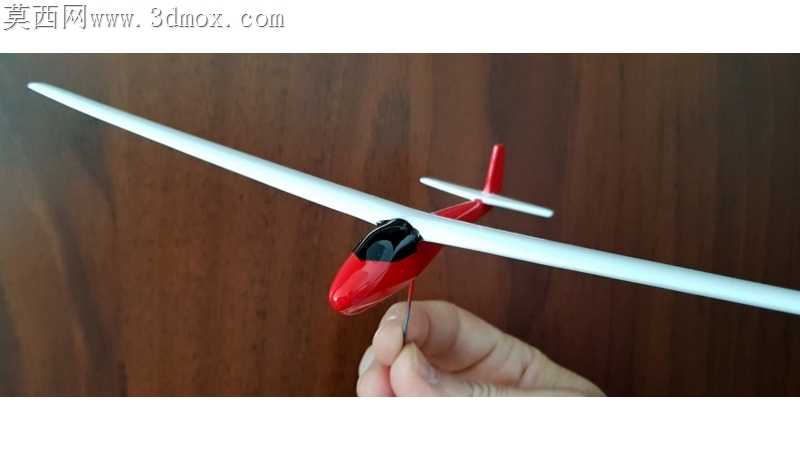

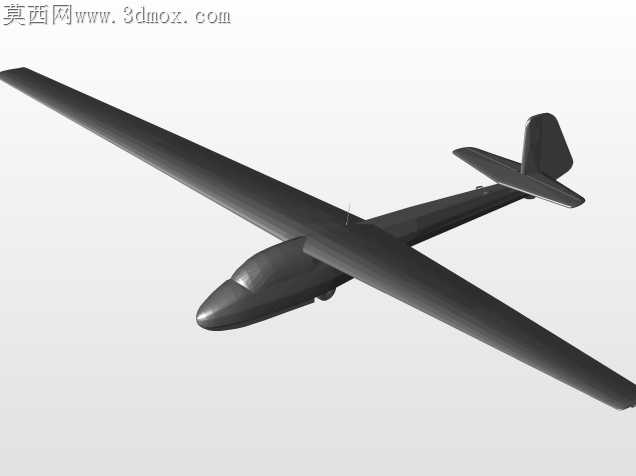

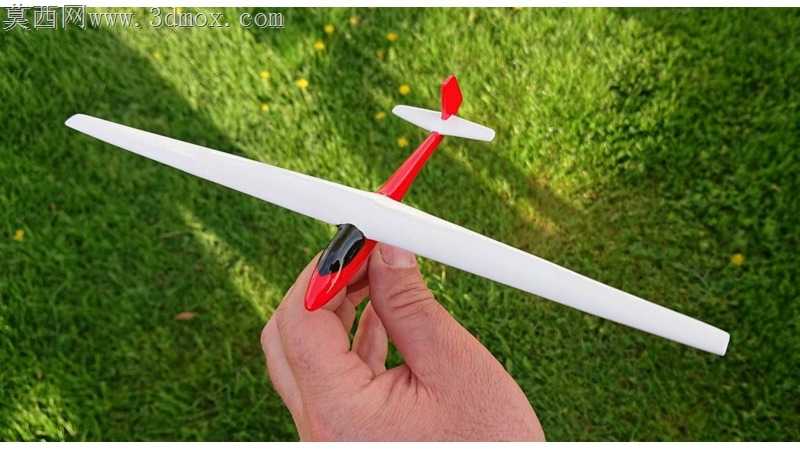

当初做这套手抛滑翔机的时候，最先踩的坑是机翼前缘的曲面倒角，一开始打样出来的件边缘有细微的切削毛刺，试飞的时候直接打乱了翼尖涡流的走向，扔出去不到五米就往一侧栽，后来反复调整了曲面的G2连续度，把前缘的圆弧过渡改到和翼型厚度完全匹配，才解决了偏航的问题。机身和机翼的插接公差我前后调了七次，最开始留0.1mm的间隙，组装完机翼有轻微旷量，大角度投掷的时候机翼会晃，要是做过盈配合，普通玩家徒手装又容易把泡沫机翼掰裂，最后把插接槽的导向段做了15度的导入角，配合段留0.05mm的过盈，装的时候稍微用点力就能卡紧，飞完还能拆下来收纳，不会松脱。尾翼的垂直安定面一开始做的是和机身同色的红，后来打样试飞的时候发现逆光状态下很难判断飞行姿态，特意把水平尾翼改成纯白色，垂直尾翼保留红色，在空中哪怕是逆光飞，也能清晰分辨机身姿态，调整投掷力度的时候更顺手。表面的分色设计我也改了好几版，最开始想做全机身拉花，后来考虑到量产的时候喷漆遮罩的复杂度，把分色线全部设在曲面的棱线位置，机头的黑色座舱罩边缘刚好和机身的分型线重合，喷漆的时候不需要额外做复杂的遮罩治具，能省不少量产的工时。跨软件转档的时候一开始没注意曲面的公差，导出来的打印件机翼表面有细微的棱面，后来把转档精度调到0.01mm，把所有NURBS面重新缝合了一遍，才消除了表面的折痕，不管是做光固化打印样件还是开泡沫注塑模，表面都足够光滑，不需要额外打磨太多。机翼的翼型我选的是低速高升力的平凸翼型，没有做太复杂的翼型结构，毕竟是手抛玩具，不需要太快的飞行速度，只要留空时间够长就行，机翼后缘做了1度的上反角，扔出去之后能自动修正飞行姿态，哪怕是没玩过航模的小孩扔，也能平稳滑翔十几米不会栽头。机头的配重位置我也反复试了好几次，一开始把配重压在最前端，飞的时候头重，容易往下扎，后来把配重往后移了8mm，刚好让整机的重心落在机翼弦长的三分之一位置，滑翔的时候姿态最平稳，遇到小风也不会被吹得乱飘。
