EADS Mako喷气式教练攻击机外观结构

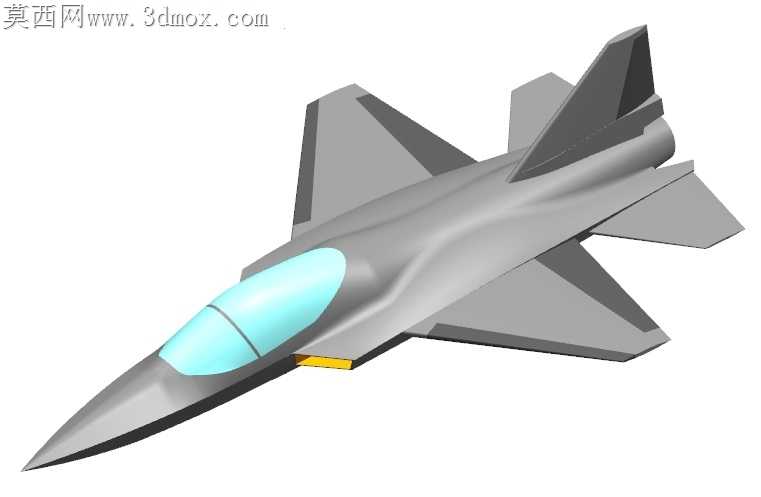

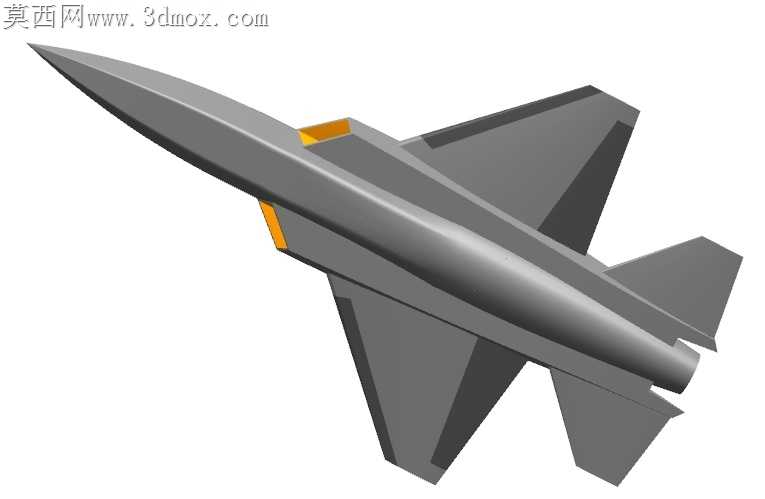

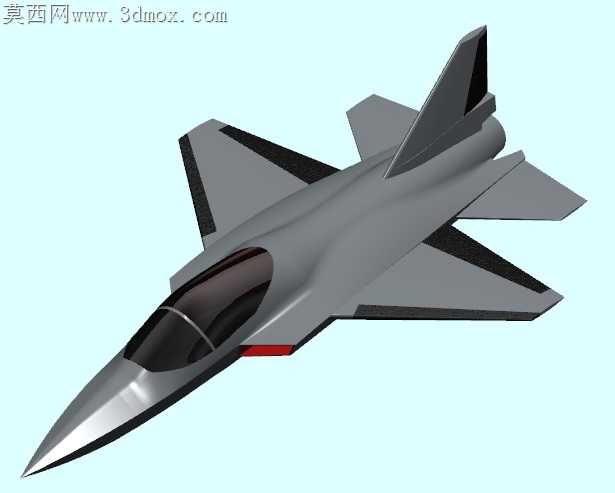

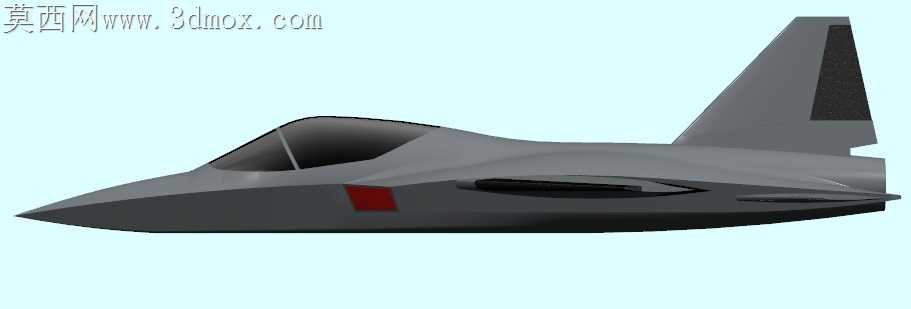

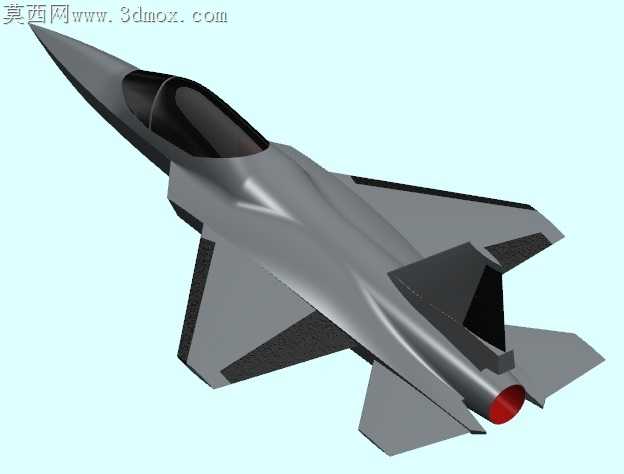

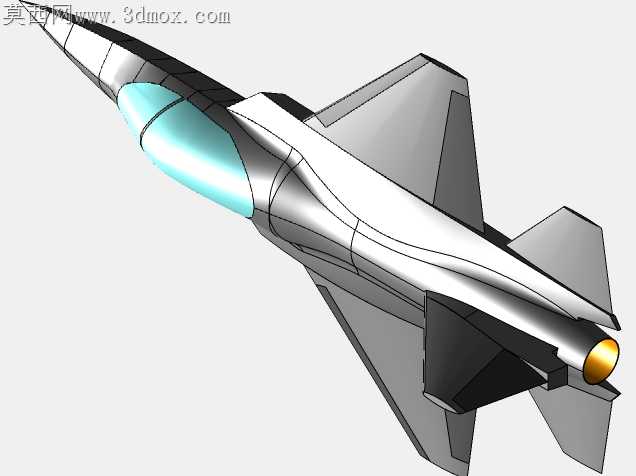

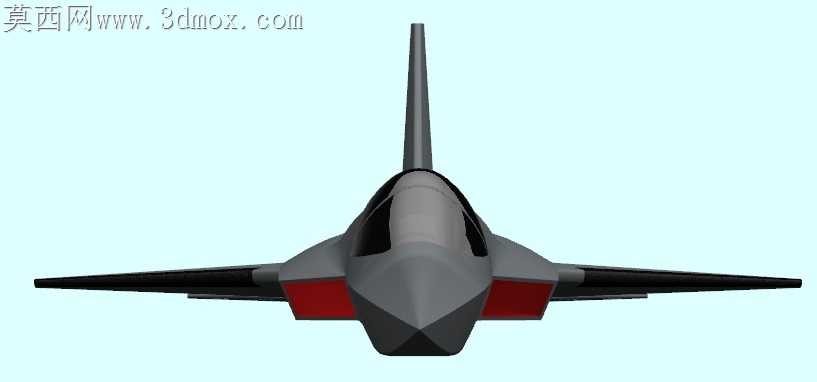

曲面设计视角下，这款喷气式教练攻击机的外形处理，始终围绕高亚音速飞行的气动需求与曲面光顺的工程矛盾展开。机头棱线的过渡没有追求绝对的尖锐棱角，而是在雷达罩与座舱盖衔接处做了0.8毫米的圆角倒边，既保留了隐身设计的折线特征，又避免了曲面拼接处的G2连续断层——很多同类战机模型容易在这个位置出现曲面褶皱，本质是忽略了实际加工中复合材料蒙皮的弯折极限，过小的圆角会导致铺层时纤维断裂，模型里的这个细节刚好贴合了真实工装的成型边界。座舱盖的曲面分模线没有顺着机身纵轴直拉，而是在座舱后段向垂尾方向做了12度的斜切，这个角度不是随意设定的，既匹配了穿盖弹射时的爆破应力走向，也让座舱盖曲面和机身背部的融合面没有出现突兀的棱边，渲染时能看到光影顺着曲面自然滑过，不会在分模位置出现生硬的明暗割裂。主翼的前后缘掠角做了差异化处理，前缘后掠42度，后缘前掠18度，翼面和机身的融合处没有用简单的倒圆角接顺，而是做了宽度渐变的边条过渡，边条最宽处刚好在进气道上沿的位置，这个曲面的曲率变化经过反复调整，既不会让机身侧面的气流在大迎角状态下过早分离，也避免了曲面曲率突变导致的加工时蒙皮拉伸起皱。垂尾的后掠角和垂尾根部的整流曲面做了连续曲率匹配，垂尾前缘的折线和机身背部的棱线完全对齐，没有出现错位，很多新手做这类战机模型时容易让垂尾和机身的衔接处出现曲面凹陷，本质是没有对齐基准棱线，导致曲面放样时出现了法向偏移。机身侧面的减速板位置做了内凹的曲面台阶，台阶的高度刚好是1.2毫米，对应真实战机上减速板闭合时的蒙皮阶差，这个细节不会破坏机身整体的曲面流畅度，又能还原真实结构的装配间隙，渲染时侧光打过来能看到细微的阴影层次，不会让机身侧面显得过于平板。尾喷口和机身尾部的衔接处做了收敛式的曲面过渡，没有直接把圆柱喷管生硬接在机身上，过渡曲面的曲率顺着尾部整流罩慢慢收窄，既符合喷流的引射气动需求，也让整个机尾的曲面收尾干净利落，不会出现视觉上的“断尾”感。机翼上的操纵面缝隙做了0.3毫米的内凹处理，缝隙的走向完全顺着翼面的曲面曲率，没有出现直线缝隙破坏翼面光顺的问题，这些细微的曲面处理，让整个模型不管是从哪个角度观察，都能贴合真实战机的曲面质感，不会出现玩具感的生硬棱角。
