盘头自攻螺钉4×1.5规格精密结构

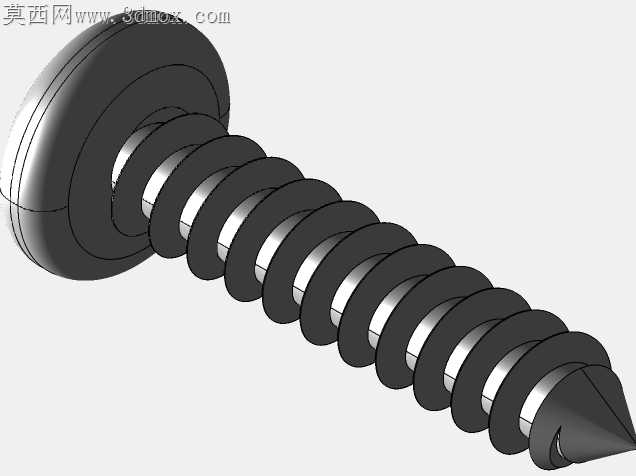

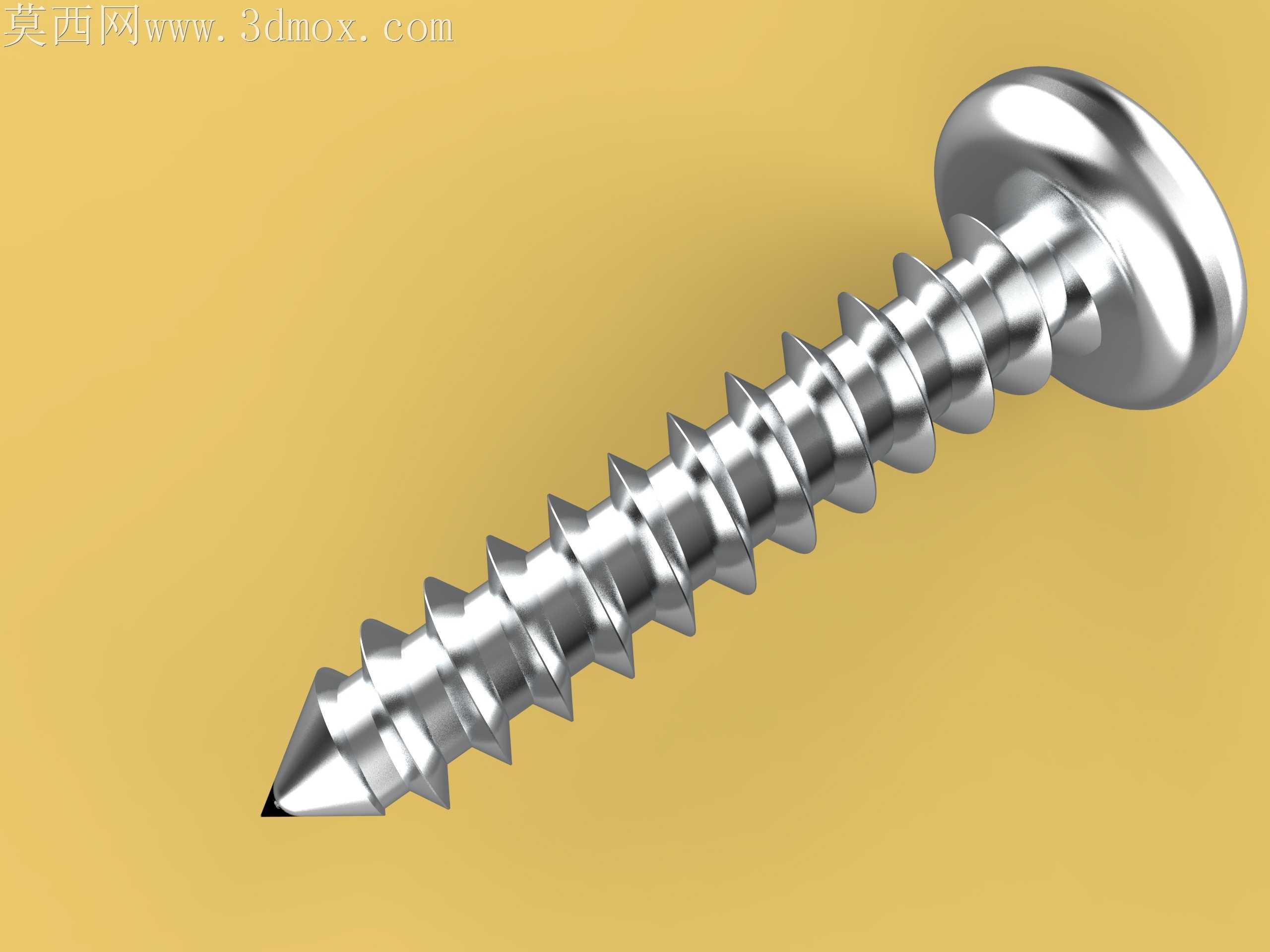

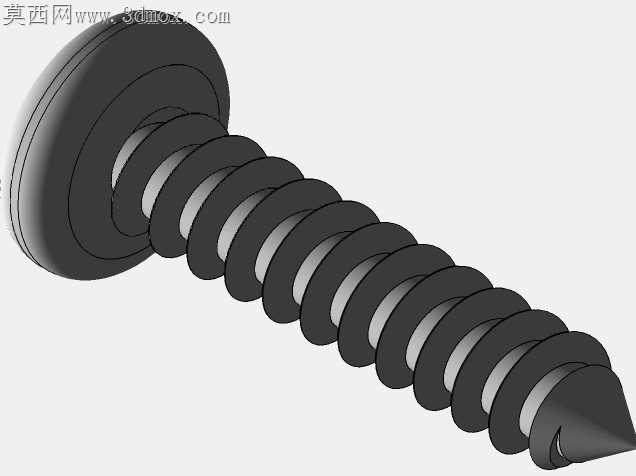

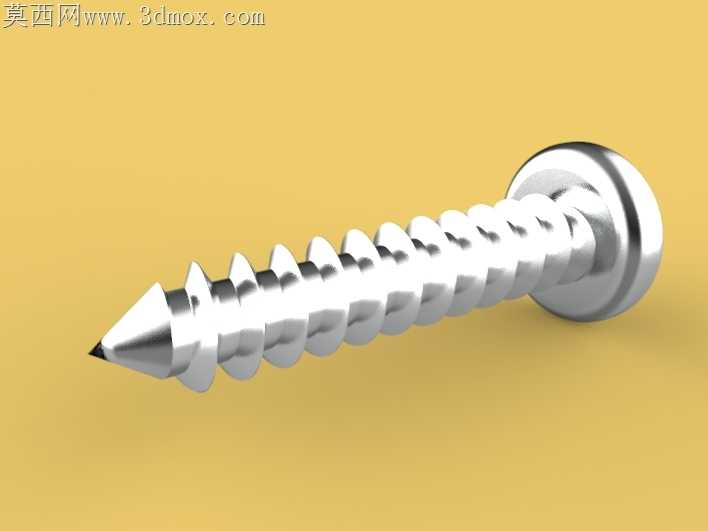

上次给小型消费电子壳体做紧固配套时，一开始选的普通机螺钉总出现滑牙问题，车间装配线反馈锁附后不到半个月就有壳体松脱的售后件，拆检时发现螺牙切削塑料壳体时产生的毛刺卡进螺纹间隙，反复拆装三次后牙纹就被磨平，根本达不到设计要求的五次拆装不失效标准。盯着拆回来的失效件看了两天，干脆重新调整这款盘头自攻螺钉的牙型参数，把原来的60度牙尖角改成45度，牙距从1.75mm收窄到1.5mm，对应公称直径4mm的规格，这样拧入ABS或者PC壳体时，切削下来的塑料屑能顺着牙间的导屑槽排出去，不会卡在螺牙和预制孔之间挤裂壳体壁。做结构验证的时候特意选了三种不同壁厚的塑料件试装，1.2mm壁厚的壳体拧入时不会被螺钉头压穿，盘头的下沿做了0.15mm的圆角过渡，不是尖锐的直角边，锁附到位时压力能均匀分散在壳体表面，不会留下压痕影响外观。螺纹收尾的地方特意留了三个牙的不完全牙段，不是直接切到尖尾结束，这样拧到底的时候不会因为最后一牙太锋利刮伤壳体内侧的走线，之前做智能音箱样机时就吃过这个亏，尖尾刮破导线绝缘皮导致短路返工，这次特意把尖尾的切削角调整到22度，既能顺利攻入预制孔，又不会因为太尖锐造成多余的切削损伤。跨软件转档的时候一开始把模型从三维软件导成通用格式，发现螺纹面出现了碎面，导到渲染软件里光影总是不对，后来把螺纹的扫描路径公差调到0.001mm，重新生成曲面后再转档，不管是导去做结构受力仿真还是出加工打样的图档，都没再出现破面问题。量产前做盐雾测试的时候，选了不锈钢304材质做表面钝化处理，48小时盐雾测试没有红锈，适合用在厨卫类小家电或者户外小型设备的壳体连接上，不会因为潮湿环境过早锈蚀。之前有同事做类似螺钉时把盘头的十字槽开得太深，打样后电镀时槽内积了镀液，烘干后残留的液体流出来污染产品表面，这次特意把十字槽的深度控制在盘头厚度的三分之二，槽底做了0.2mm的圆弧过渡，既保证批头有足够的咬合深度不滑批，又不会出现积镀液的问题。试装的时候还调整了光杆段的直径，比螺纹大径小0.2mm，这样拧入时光杆不会和预制孔壁产生过大摩擦，锁附扭矩控制在0.8N·m就能到位，车间的电动起子不用反复调整扭矩档位，装配效率比之前用旧款螺钉时提了近三成，连续锁附一千颗都没出现滑头或者滑牙的问题。
