车辆轮组集成冷却系统三维结构设计

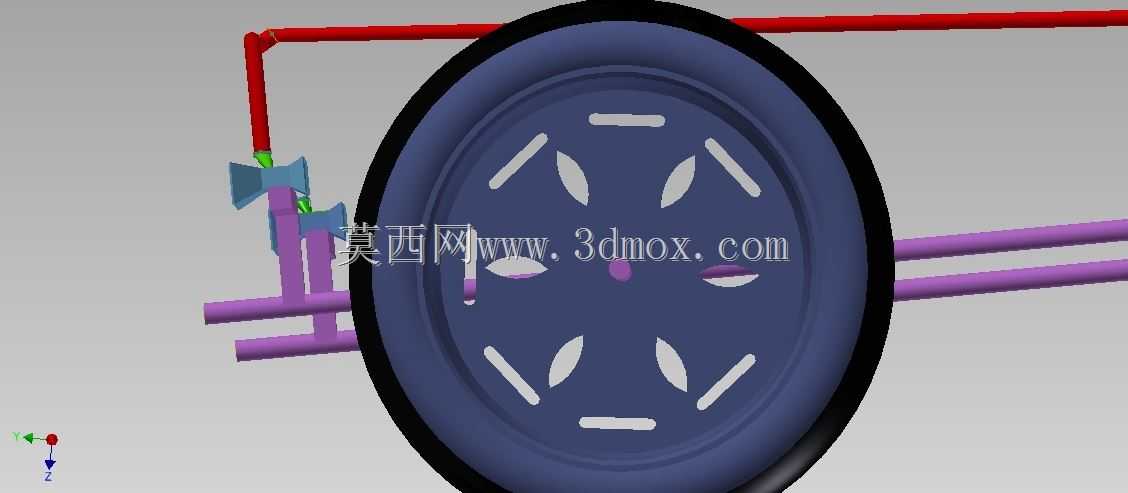

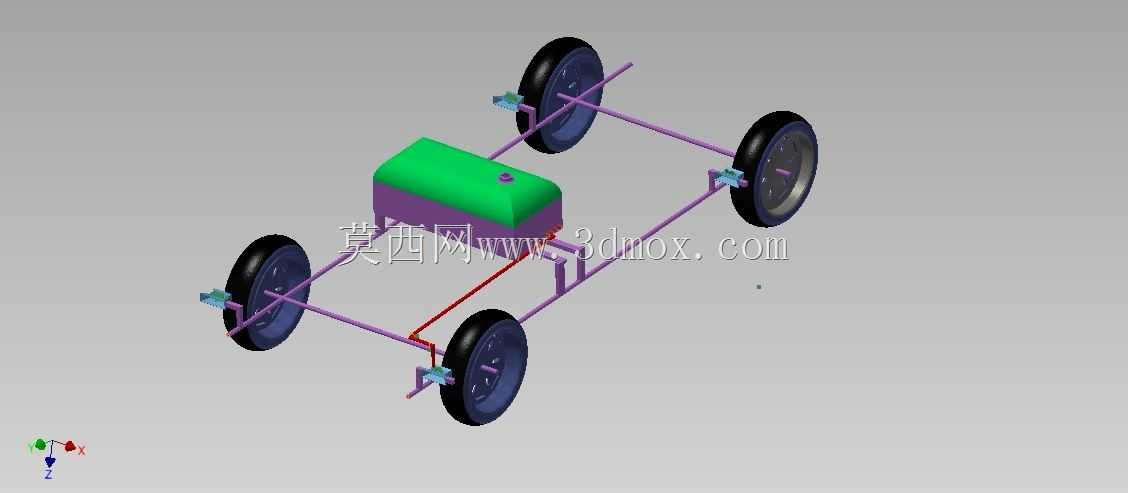

　　这套轮组冷却结构主要面向重载越野车辆、长时间连续行驶的特种作业车辆场景，解决频繁制动、长距离下坡工况下轮辋与制动部件温升过高的问题，避免制动效能衰减、轮胎过热老化带来的行驶风险。从结构布局来看，整套系统依托车辆底盘的四轮安装基座搭建，四根轮轴支架直接固定在车架纵梁延伸段，轮端预留了冷却介质的通路接口，每侧轮组的接口通过硬质管路沿车架横梁排布，最终汇流至中部的储液单元。储液单元采用上置式布局，安装在前后轮轴的中间重心位置，外壳做了圆角过渡处理，避免车辆行驶过程中飞溅的砂石磕碰造成壳体破损，同时该位置距离四个轮端的管路长度差值控制在较小范围，能保证各轮冷却介质供给的压力均衡，不会出现单侧轮组冷却不足的情况。

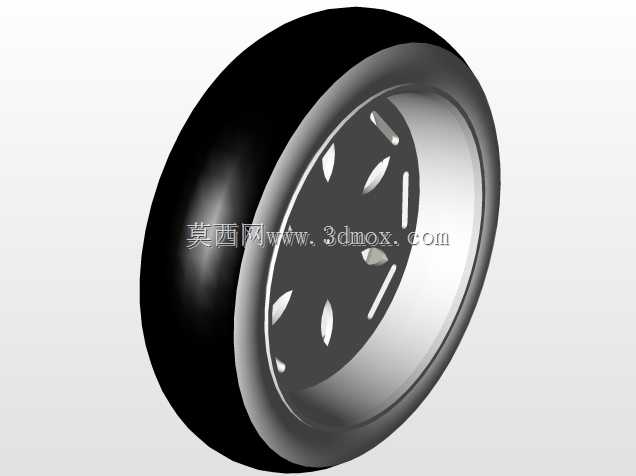

　　设计阶段优先考虑了安装边界的适配性，轮端的连接支架完全匹配常规越野轮辋的安装孔位，不需要对原有轮组结构做打孔、焊接等二次改装，管路沿车架型材的内侧走线，完全避开了悬架跳动、转向动作的运动干涉区域，在车轮上下跳动、最大角度转向时，管路与周边部件的最小安全间隙保留了15mm以上的余量，防止行驶过程中管路被拉扯磨损。功能层面，整套系统依靠重力与管路压差实现冷却介质的循环输送，不需要额外加装大功率驱动泵组，减少了车载电能的消耗，同时储液单元顶部预留了加注口与透气孔，日常维护时不需要拆解周边覆盖件即可完成冷却介质补充，轮端的介质出口直接对准制动鼓与轮辋的结合区域，能直接带走制动过程中产生的摩擦热量，

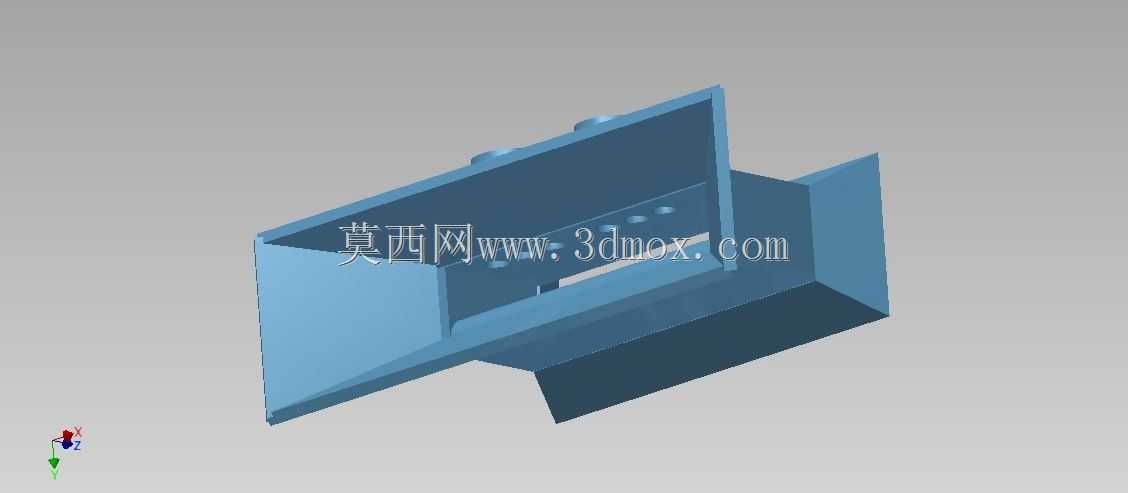

　　把轮组工作温度控制在橡胶轮胎与制动摩擦片的耐受范围内。从结构细节来看，管路与轮端、储液单元的连接位置都设计了快插式接头，装配时不需要复杂的密封工艺，后期检修更换管路时可以直接插拔操作，大幅降低售后维护的工时成本；轮组的安装支座做了加厚处理，除了承载轮组的行驶载荷，还能承受冷却管路传递的振动，避免车辆在颠簸路面行驶时出现接头松动、介质渗漏的问题。整套结构没有冗余的设计部件，所有组件都贴合底盘的原有空间布局，不会额外增加过多的整车整备质量，同时储液单元的容量经过匹配计算，能够满足连续2小时下坡工况的冷却介质消耗需求，不需要中途停机补充。
