传感器配套金属板屏蔽安装结构

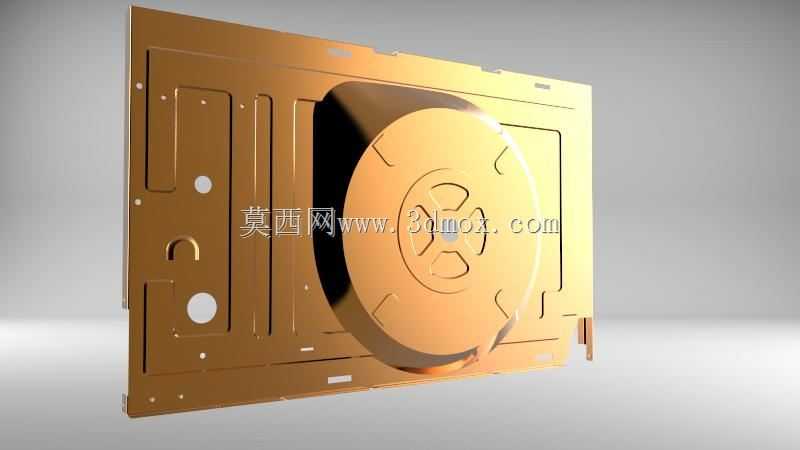

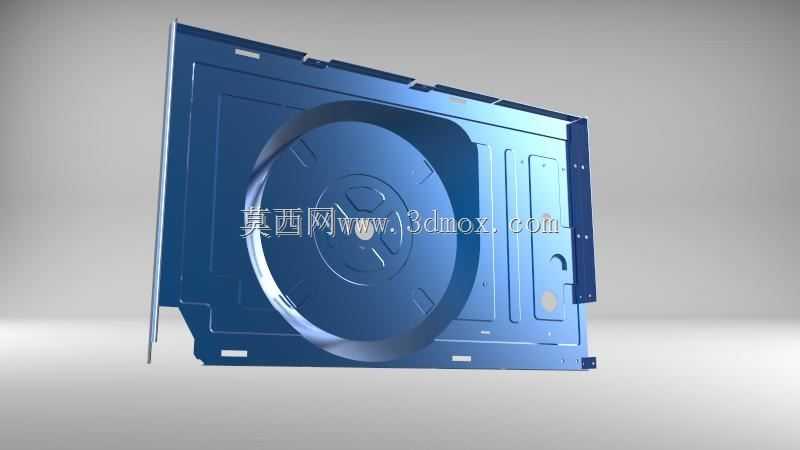

　　这款金属板屏蔽结构主要面向工业传感检测场景的配套安装需求，在各类光电、电磁类传感器的布设工况中，金属屏蔽板是隔绝周边杂散电磁干扰、阻挡设备运行过程中飞溅的切削碎屑、油污溅射的核心配套结构件，尤其在机床加工工位、自动化产线检测位这类周边存在强电信号、金属碎屑飞溅的场景中，这类屏蔽结构直接决定传感器检测信号的稳定性，避免误触发、信号漂移等问题影响产线运行效率。从结构设计来看，整体采用薄板钣金折弯成型工艺，主体板面做了大面积的平整区域预留，中心位置的圆形沉台结构对应传感器检测端的避让空间，既保证屏蔽覆盖范围足够遮挡传感器的非检测侧区域，又不会干涉检测端面的正常信号收发。板体边缘的多组折弯翻边一方面提升了薄板整体的结构刚性，

　　避免薄钢板在长期设备振动工况下出现形变翘曲，另一方面翻边上预留的多组定位缺口与安装孔位，能够直接匹配标准传感器安装支架的固定点位，不需要额外做打孔改制，安装时可以直接卡入支架对应卡槽后用紧固件锁附，大幅缩短现场安装调试的周期。设计过程中充分考虑了安装边界的适配性，整体板体的外轮廓尺寸严格匹配常用的方形工业传感器的安装间距，边缘的缺口位置对应支架上的凸台定位结构，安装时不需要反复调整对位，板体与传感器本体之间预留了均匀的间隙，既避免金属板直接接触传感器外壳造成的信号短路问题，也能在设备运行产生振动时预留足够的缓冲空间，不会出现板体与传感器摩擦磕碰的异响问题。板面的平整度控制在钣金加工的常规公差范围内，表面做了均匀的氧化处理，

　　在车间多油污、多凝露的工况下能长期保持结构强度，不会轻易出现锈蚀剥落的问题。不同于通用的平板屏蔽件，这款结构的侧边异形开槽对应传感器的走线空间，传感器的连接线缆可以直接从侧边开槽位置引出，不需要额外在板面上打孔穿线，既保证了屏蔽面的完整性，也方便后期线缆维护更换时的拆装操作，不需要整体拆下屏蔽板就能完成线缆的插拔作业。在实际选型适配时，这款屏蔽板可以直接配套同安装尺寸的各类接近开关、光电传感器使用，不需要额外调整支架结构，对于旧产线的传感器抗干扰改造场景也能直接适配，不需要重新设计安装支架，能够有效降低改造的物料与时间成本。
