化油器壳体结构三维设计参考模型

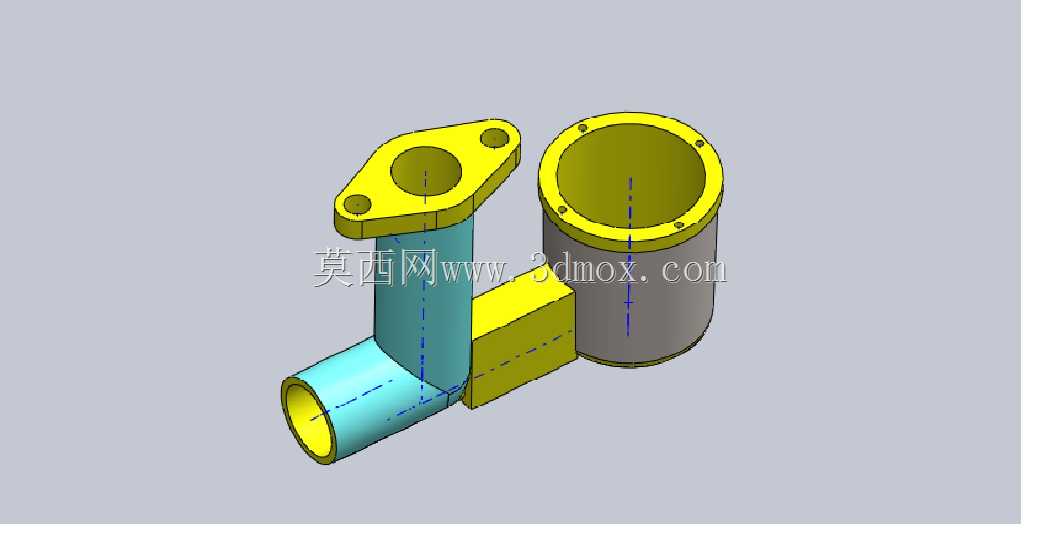

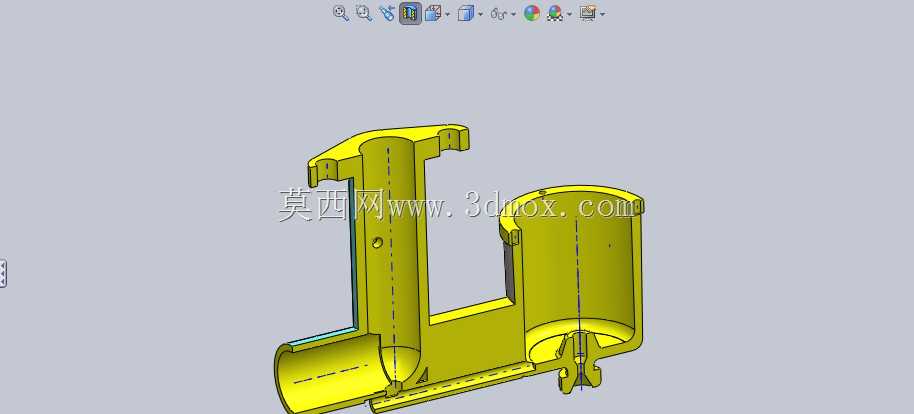

　　这套化油器壳体结构模型，还原了小型内燃机油路供给核心部件的完整腔体与连接结构，可作为燃油供给系统部件设计、逆向建模参考、结构校核的三维参照素材。从实际应用场景来看，这类壳体多用于通用小型汽油机、摩托类动力单元、小型园林机械动力端的化油器总成，承担燃油雾化混合、油路导流、各功能部件安装承载的核心作用，是化油器总成的基础支撑构件。模型完整呈现了壳体的多腔体连通结构，包含竖直进气导流通道、侧向燃油接入接口、顶部法兰安装位、下部混合腔容纳仓，各通道的衔接处做了圆弧过渡处理，避免油路流道出现直角死角造成燃油残留或流动阻力过大的问题，实际生产中这类过渡结构的曲率直接影响燃油雾化后的混合均匀度，进而影响动力单元的燃烧效率与怠速稳定性。设计层面上，

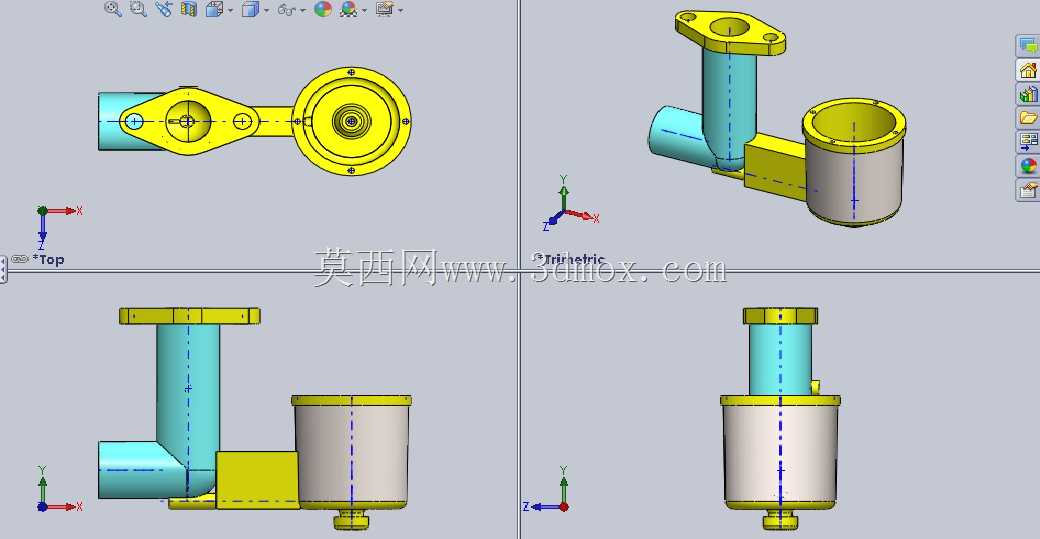

　　壳体的安装边界做了明确的结构表达：顶部带螺栓孔的法兰面用于和进气歧管或空滤端对接，法兰面的凸台结构预留了密封垫片的安装空间，可保证装配后的气密性；侧向的圆柱接口为燃油输入通道，接口外径尺寸匹配常规燃油管路的卡箍安装范围，无需额外做结构修改即可适配通用规格的输油管路；下部的圆柱腔体用于容纳油针、浮子等化油器内部功能组件，腔体侧壁的凸台结构用于固定化油器上盖，侧壁厚度均匀，符合压铸成型的工艺要求，避免生产过程中出现壁厚不均导致的缩孔、变形问题。从结构布局来看，模型将各功能接口的位置做了合理排布，相邻安装位的操作空间预留充足，装配时螺栓紧固、管路插接的操作不会出现空间干涉，同时整体结构的重心靠近安装法兰面，

　　可降低动力运行过程中壳体产生的振动幅度，减少连接部位的松动风险。模型还呈现了壳体外部的加强筋结构，在通道衔接的应力集中位置布置的三角加强筋，可在不显著增加壳体整体重量的前提下提升结构强度，承受动力运行过程中的振动载荷与管路拉扯力，避免长期使用后出现壳体开裂、接口变形等失效问题。
