小型代步车辆三辐式转向操控结构

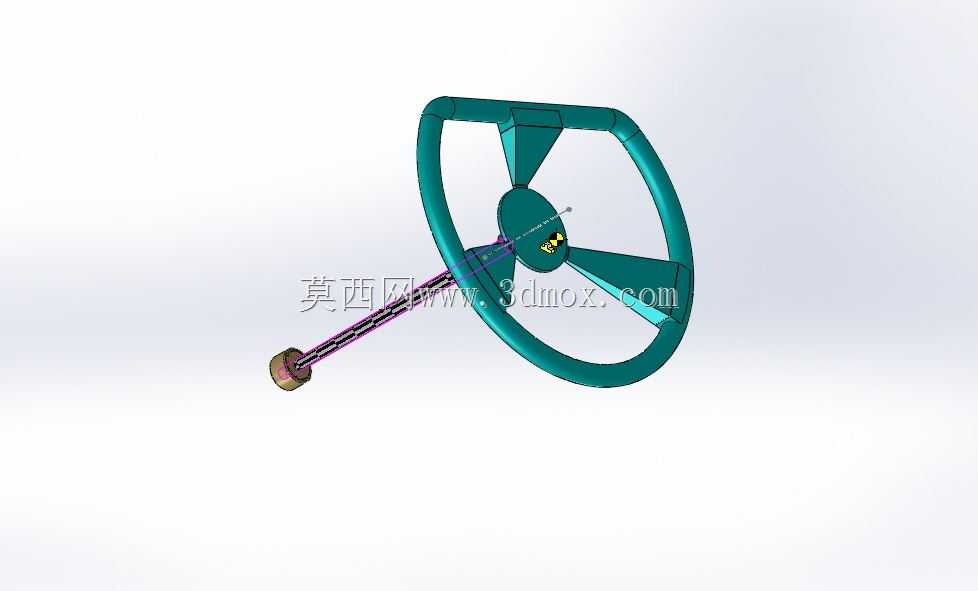

　　该转向操控结构主要适配小型电动代步车、实验教学小车、低速场地作业车辆的转向系统，这类应用场景对转向部件的轻量化、操作顺滑度有明确要求，不需要匹配乘用车辆的大扭矩转向助力结构，整体设计偏向紧凑实用。从结构功能来看，三辐式轮圈的握持区域做了圆弧过渡处理，轮缘截面采用贴合手掌弧度的曲面设计，长时间握持操作不会产生明显硌手感，中心轮毂区域集成了转向轴的连接定位结构，下方伸出的轴段直接与转向传动机构衔接，可将驾驶员施加在轮圈上的周向扭矩直接传递至转向拉杆，带动车轮完成角度偏转。设计过程中优先考虑了安装边界的适配性，整体轮圈外径控制在小型驾驶舱的预留操作空间范围内，不会与仪表台、驾驶位座椅边缘产生运动干涉，

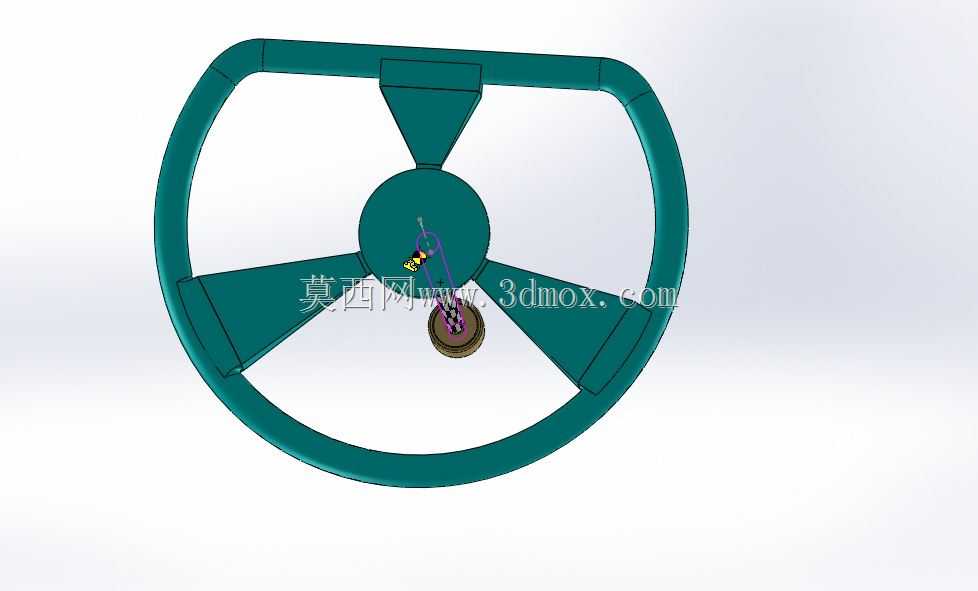

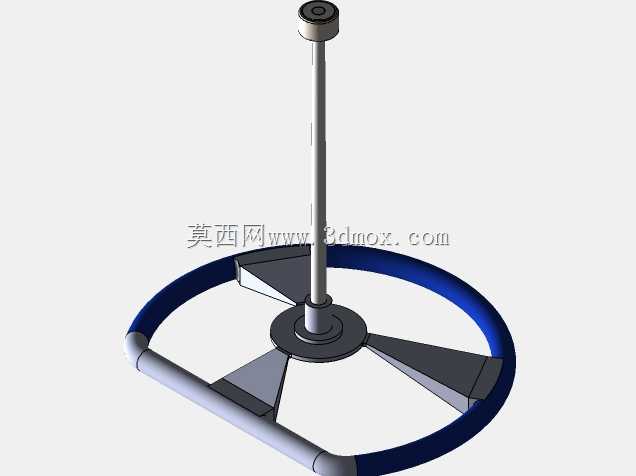

　　转向轴的伸出长度匹配小型车的转向管柱安装尺寸，轴端的连接位做了防转定位结构，装配时不需要额外加工定位销孔，直接通过紧固件锁紧即可完成固定。三辐条的布局并非均匀等角度分布，而是根据操作时的手部施力习惯调整了辐条角度，常用的9点、3点握持位置没有设置辐条，避免打方向时手部与辐条产生磕碰，辐条与轮圈、中心轮毂的衔接处做了圆弧过渡处理，可分散转向施力时的应力集中，避免频繁打方向后衔接位置出现开裂变形。转向轴与中心轮毂的连接位置做了同轴度公差约束，保证轮圈转动时不会出现偏心晃动，轴段表面预留了线束穿装通道，可适配带多功能按键的改装需求，不需要额外在外部布线影响整体整洁度。实际应用中，该结构可直接替换同类型小型车辆的原厂转向部件，

　　安装时仅需匹配转向管柱的内径尺寸即可，轮圈的握持直径符合成年人手部操作的最优尺寸范围，转向操作的力臂长度经过核算，不需要施加过大的握力即可完成满角度转向，适配无助力的低速小车转向需求，整体结构没有冗余的装饰部件，所有曲面结构都服务于功能需求，建模过程中对所有衔接位置做了等壁厚处理，若采用塑料注塑成型可保证熔体填充均匀，不会出现缩痕、缺料等成型缺陷，若采用金属材质加工也可减少不必要的材料去除量，控制整体部件重量。
