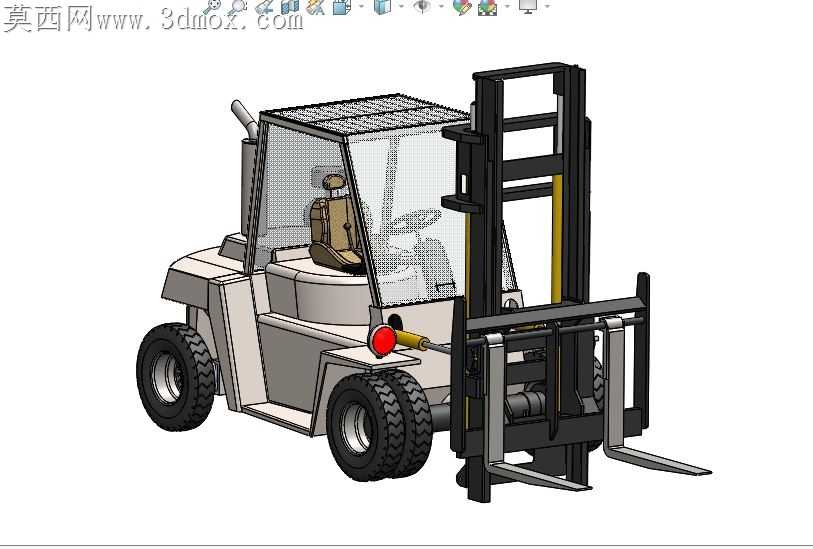

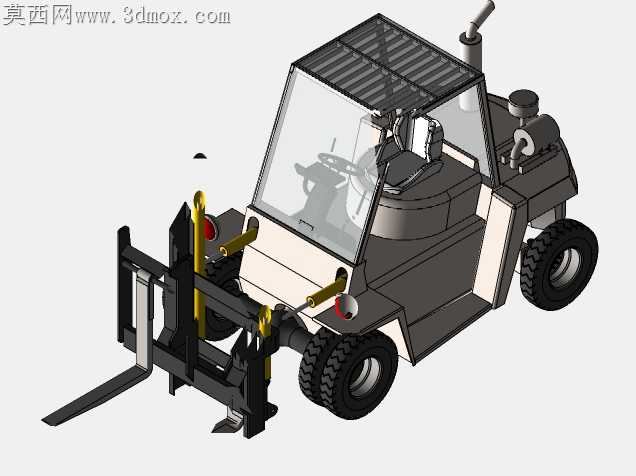

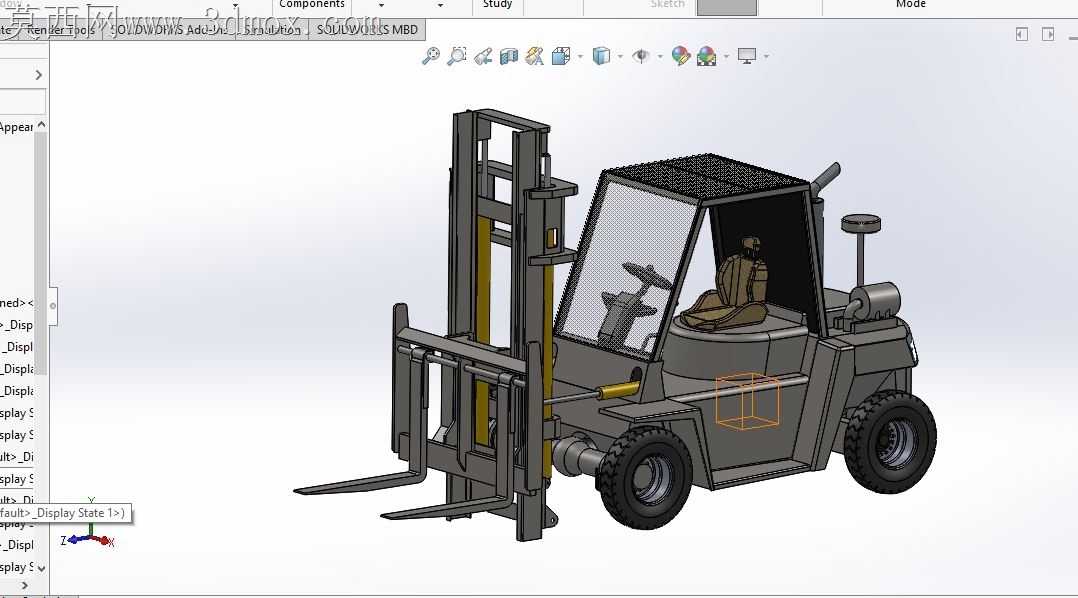

带封闭驾驶室的重型平衡重式叉车结构

之前在车间调试同类型叉车样机时，曾碰到过护顶架网孔冲压毛刺未清理干净，装配时刮破驾驶室密封胶条的问题，做这套模型时特意把护顶架的网孔边缘做了圆角过渡处理，连冲压后预留的工艺折边都还原了1.2mm的厚度，避免后续出加工图时漏掉去毛刺的工序要求。

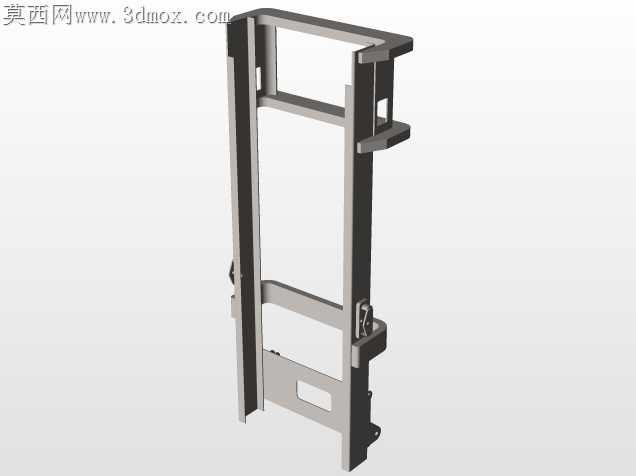

做门架装配间隙的时候卡了很久，一开始把内外门架的滑动面间隙留成了0.2mm，对照实际维修手册里的磨损阈值才发现，真实工况下要预留0.8mm的冷缩间隙，不然北方冬季低温环境下门架型材收缩会直接卡滞，连货叉架的侧滚轮安装位都特意做了偏心调节的结构，不用拆整个门架就能调整间隙，这都是之前跟售后师傅跑现场记下来的细节。

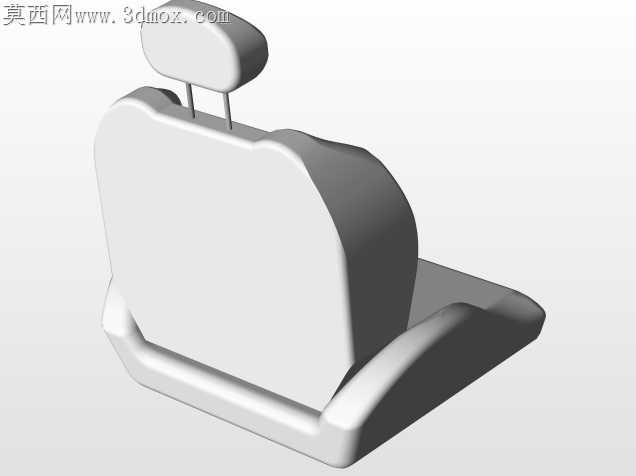

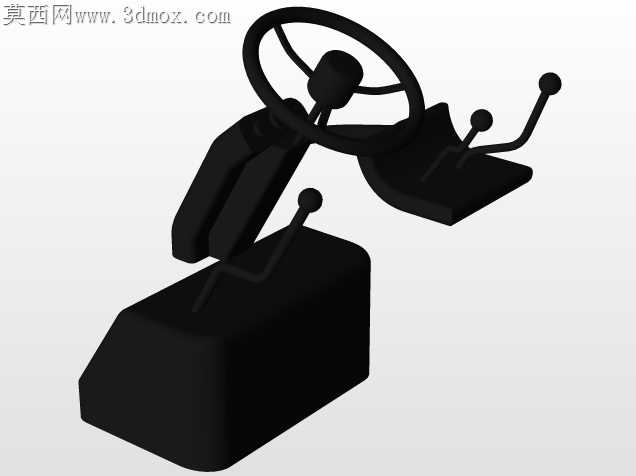

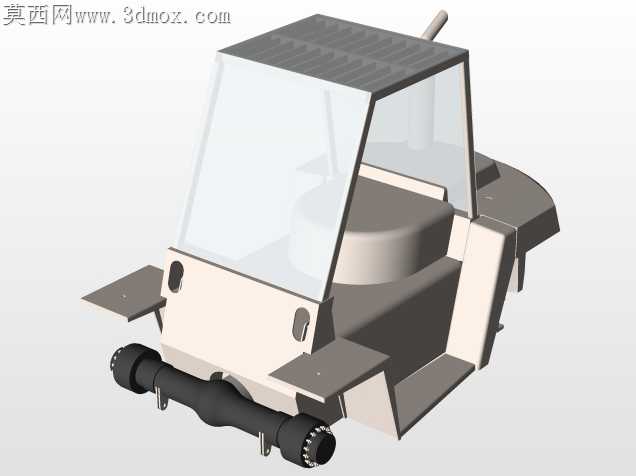

驾驶室部分没有做简化处理，座椅的减震弹簧行程、方向盘的倾角调节转轴、操纵杆的防尘胶套褶皱都单独做了结构，甚至连后视镜的安装支架都留了可转动的铰接位，之前做实训模型时很多学员会忽略驾驶室的人机工程，以为只要扣个壳子就行，实际上座椅到踏板的距离、操纵杆的握持高度都是按175cm身高的操作者坐姿调的，视线高度刚好能越过货叉架看到1.5米外的托盘位。

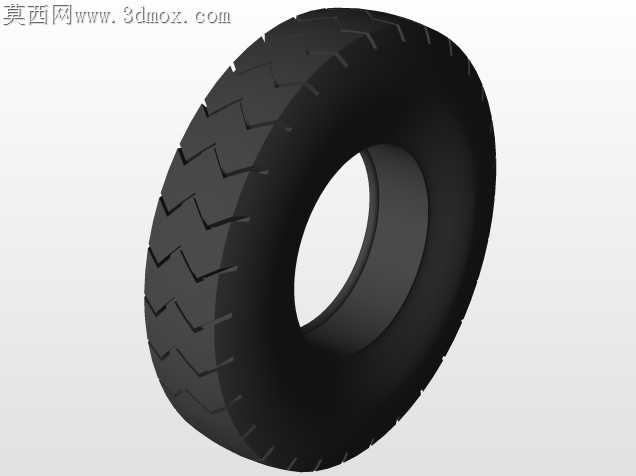

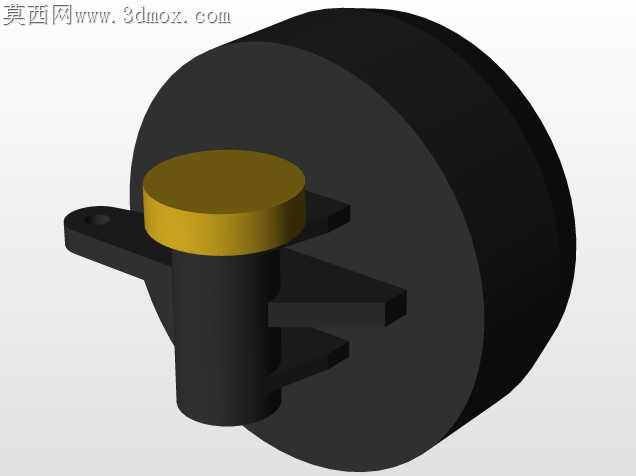

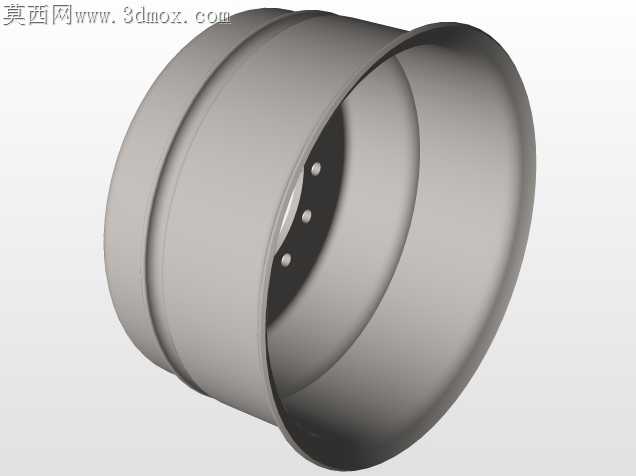

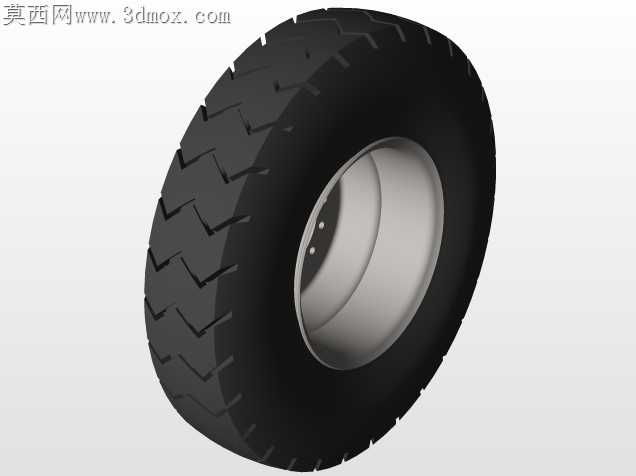

转档的时候曾出现过轮胎花纹丢失的问题，因为双前胎的花纹是交错排布的，直接转通用格式会把胎面的细纹合并成光滑面，后来特意把轮胎拆成单独零件导出，连轮毂螺栓的预紧方向都按实车做了标记，避免装配时搞反螺栓朝向。

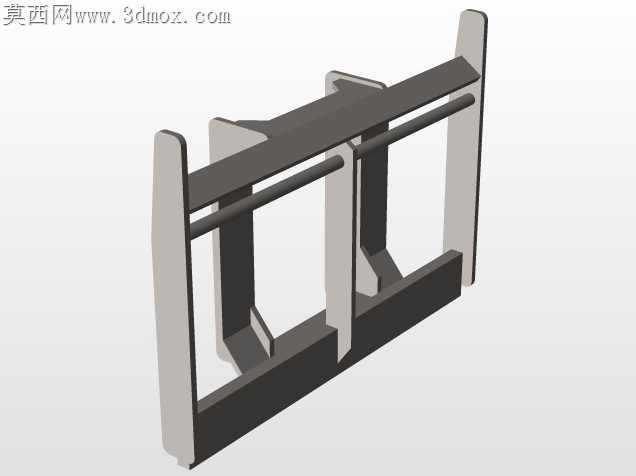

货叉部分没有做等厚的简化模型，叉尖做了1:10的斜度过渡，挂钩和货叉架的配合面留了3mm的窜动间隙，实际作业时货叉需要左右微调对位托盘，要是把配合做死了根本没法模拟真实的对位动作，连货叉根部的加强筋都做了变厚度处理，受力大的根部厚度是叉尖的2.5倍，符合实际的载荷分布要求。

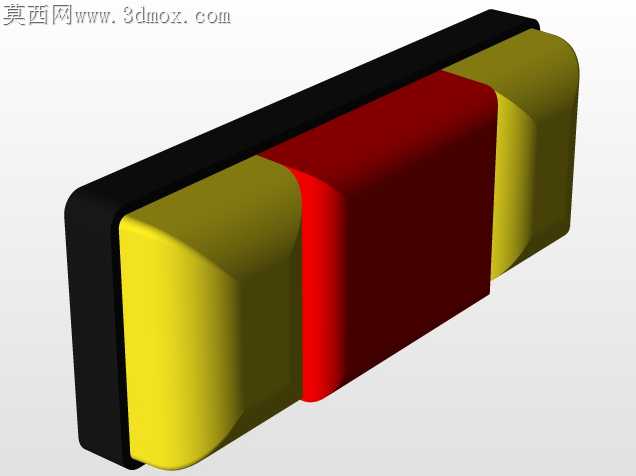

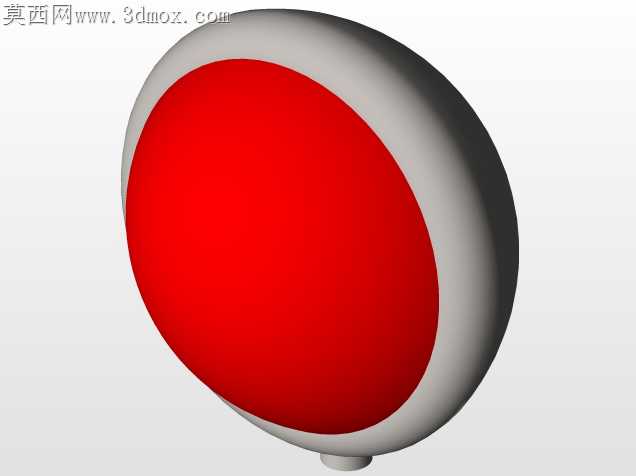

整车的配重块也没做成整块的实心结构，预留了维修时吊装用的螺纹孔，还有尾部的转向灯、倒车蜂鸣器的安装位都按实车位置排布，之前有学生做的叉车模型把配重做成光面，连吊装孔都没留，到做工艺课设的时候根本没法写吊装工序，这些细节看着不起眼，真到加工或者实训考核的时候都是容易出错的扣分点。
