家用玻璃清洁喷雾瓶外观结构三维设计

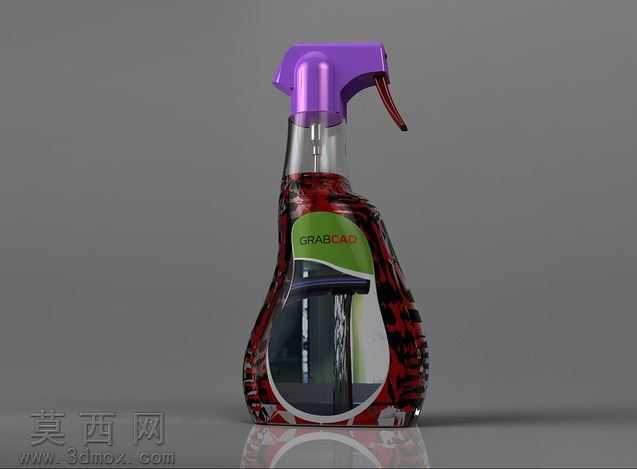

本作品为家用玻璃清洁喷雾瓶的三维设计成果，建模阶段采用SolidWorks完成全参数化结构搭建，首先基于手持清洁容器的人体工学尺寸基准，绘制瓶身的多段轮廓草图，通过放样、曲面填充等命令构建瓶身的流线型曲面，瓶身侧面设计有内凹的防滑握持曲面，匹配日常单手握持施力的弧度需求，避免使用过程中打滑脱落。喷头部分单独拆分建模，包含紫色按压扳机、喷嘴导流结构、瓶盖连接螺纹等细节，还原真实喷雾喷头的装配关系，其中扳机的旋转轴位置、按压行程都参考市售成熟产品的结构参数设置，保证结构逻辑符合实际生产装配要求。材质与渲染阶段，针对不同部件分别赋予对应材质属性：瓶身主体设置为高透明度PET塑料材质，调整折射率与透光参数，还原透明塑料瓶的通透质感，同时模拟内部盛装红色清洁液体的半透明效果，呈现液体在瓶内的液位视觉表现；喷头部分赋予紫色高光ABS塑料材质，添加细微的磨砂颗粒质感区分于瓶身的亮面透明材质；瓶身标签部分通过贴图映射功能，将品牌标识与装饰图案精准贴合到瓶身曲面，调整贴图的反光度与粗糙度，模拟纸质标签覆哑膜的真实触感。场景渲染时搭建灰色纯色背景环境，添加底部反光板模拟光滑台面的倒影效果，采用三点布光方案，主光源从侧上方打亮瓶身主体，勾勒出透明材质的轮廓高光，辅助光源补充暗部细节，避免喷头深色部分出现死黑，背光源强化瓶身的通透感，最终呈现的渲染效果清晰展现喷雾瓶的外观造型与结构细节。设计过程中重点考量了日化清洁产品的包装实用性，瓶身底部做加厚平面处理保证放置稳定性，喷头与瓶身的连接螺纹做密封结构预留，符合液态清洁产品的密封防漏需求，整体造型在满足实用功能的基础上，通过曲面线条优化提升外观的美观度，可用于日化产品包装设计展示、清洁用品结构教学参考等场景。
