链式管式刮板输送设备结构设计

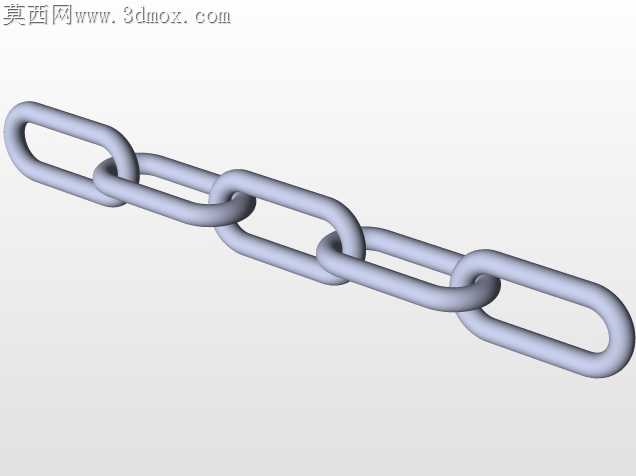

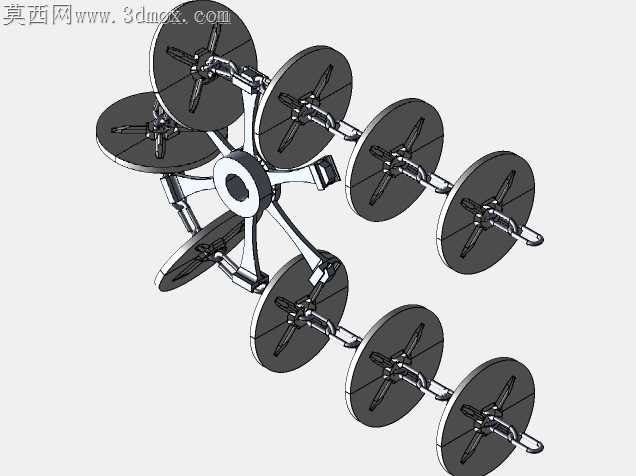

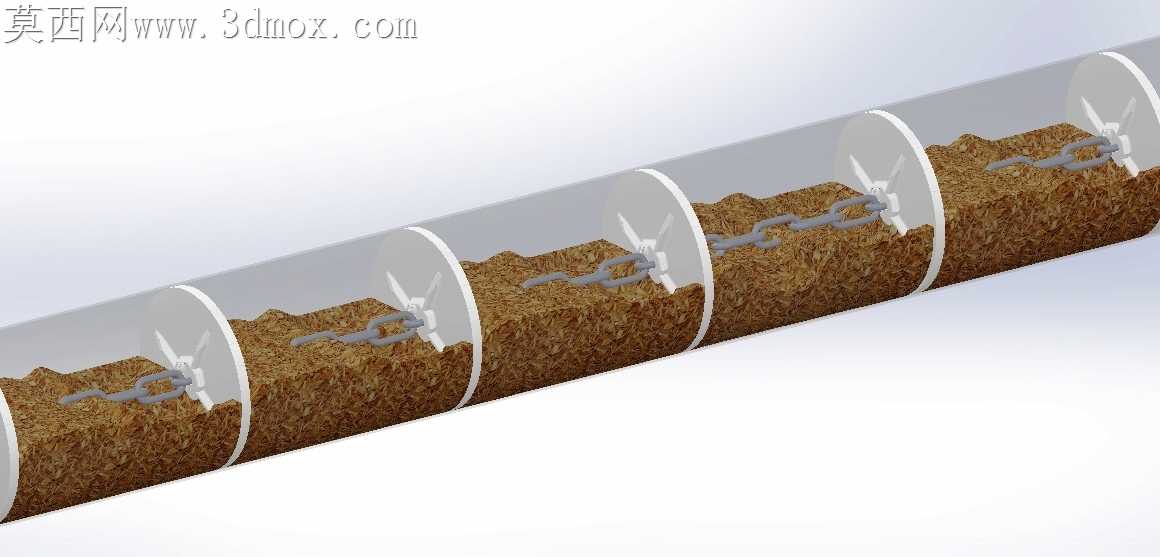

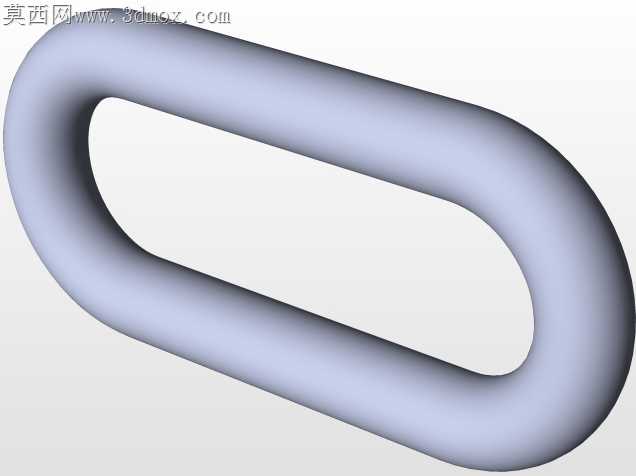

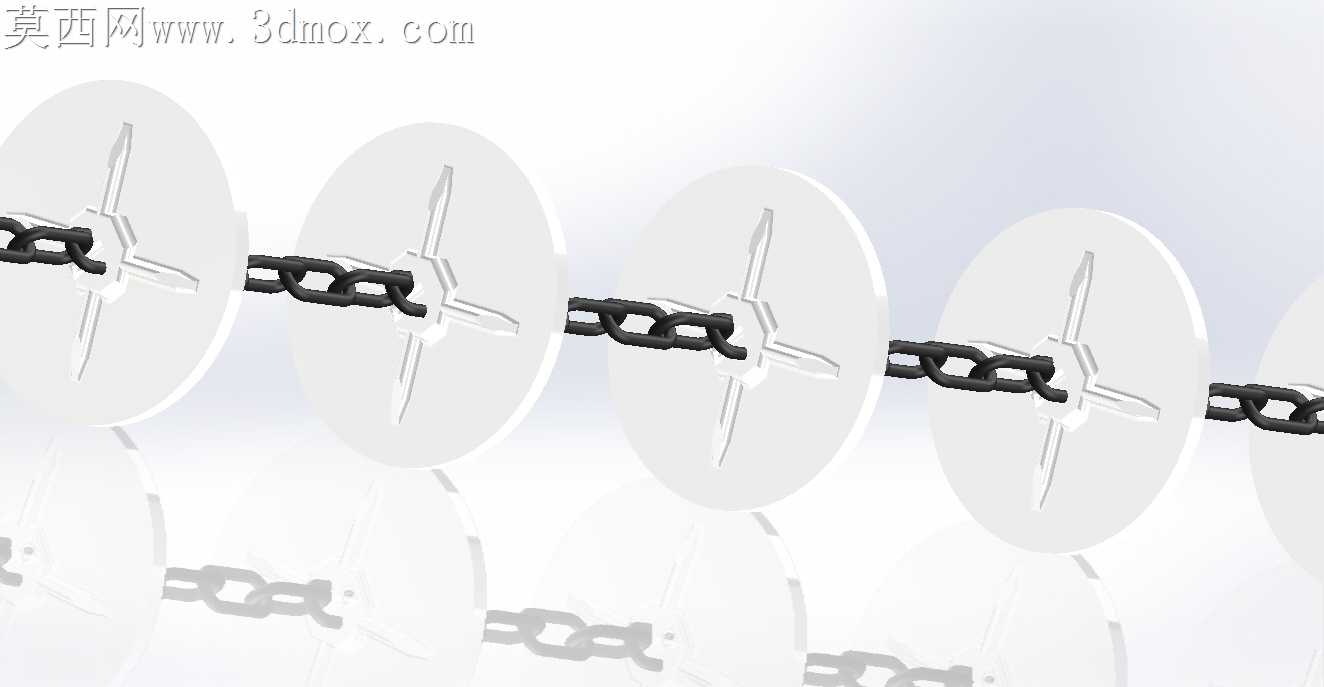

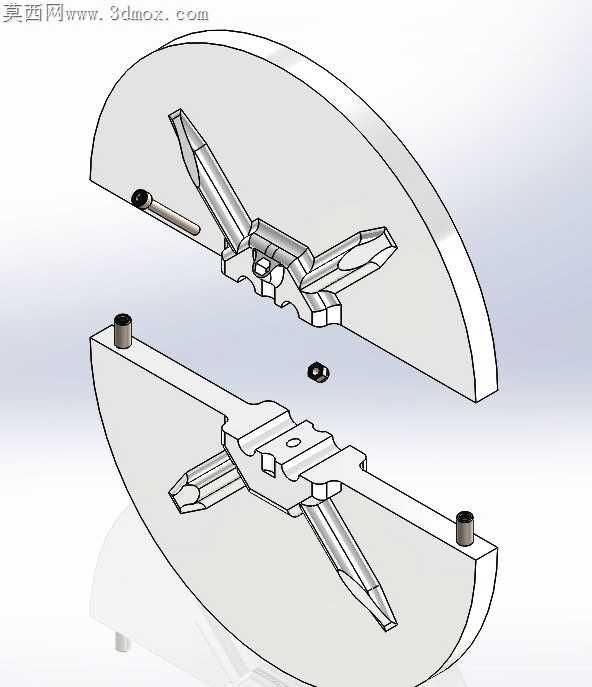

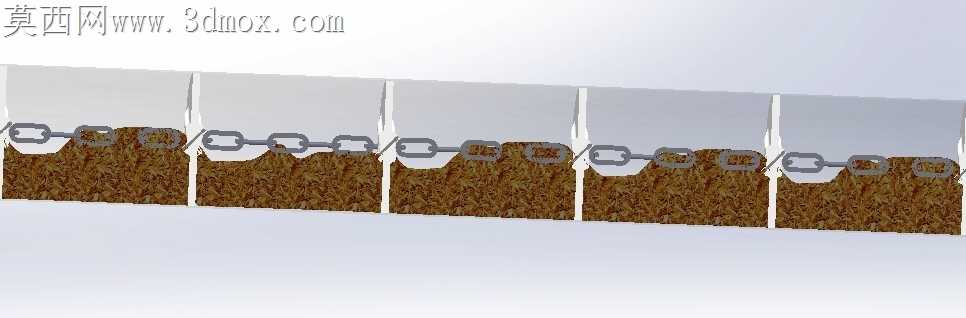

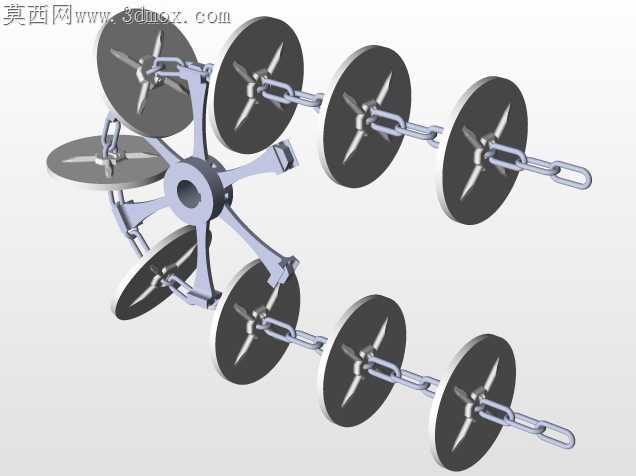

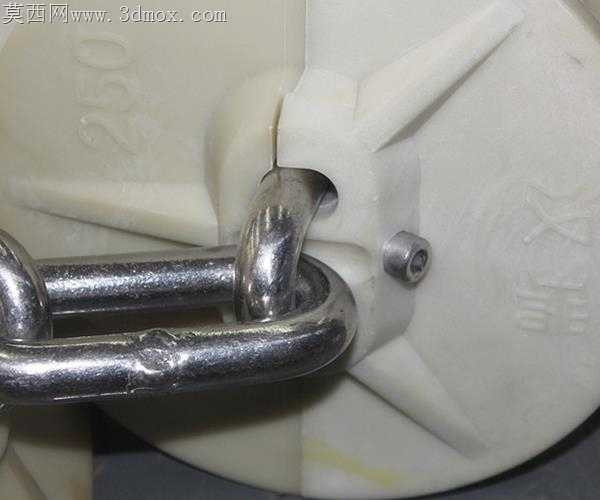

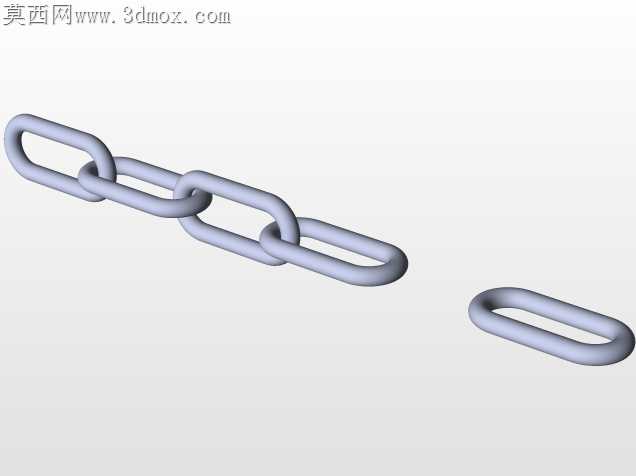

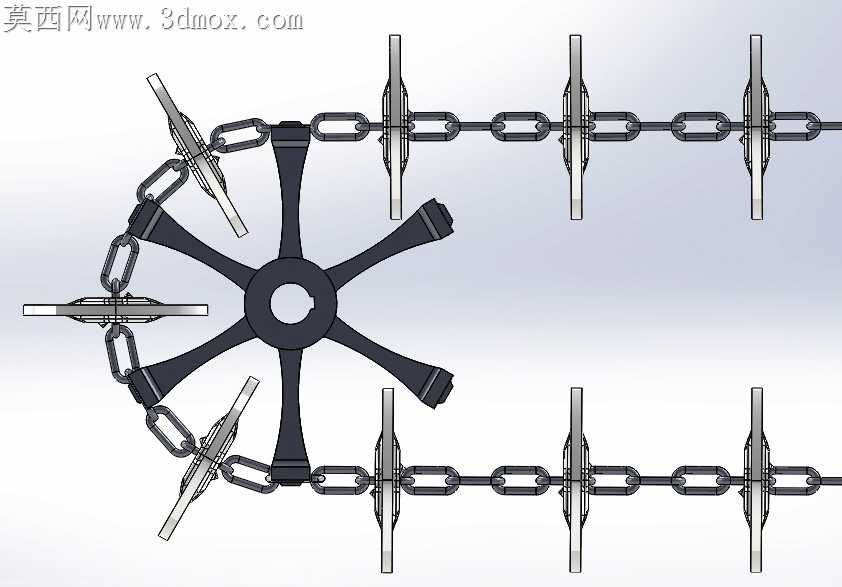

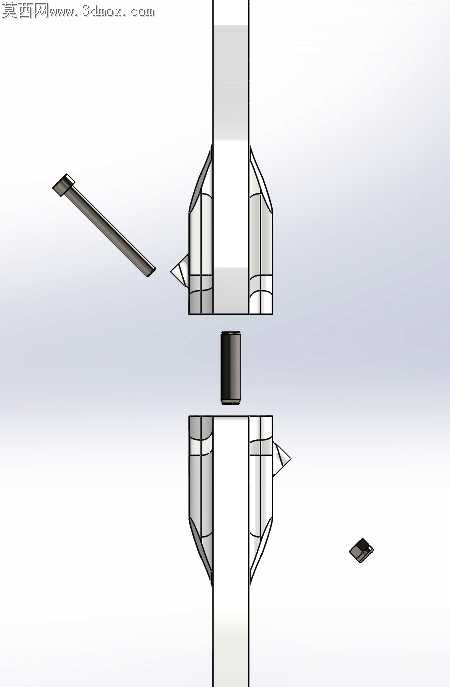

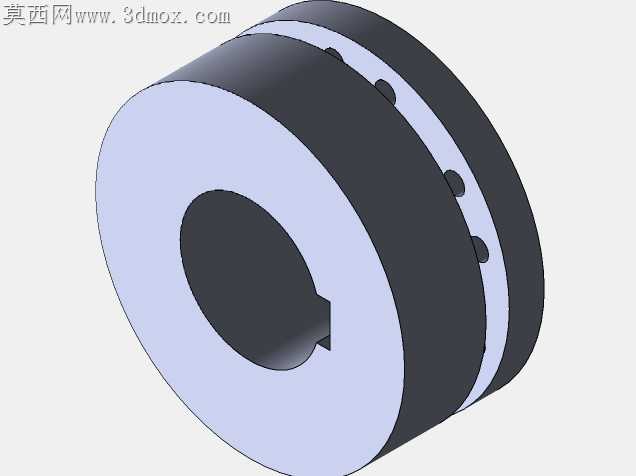

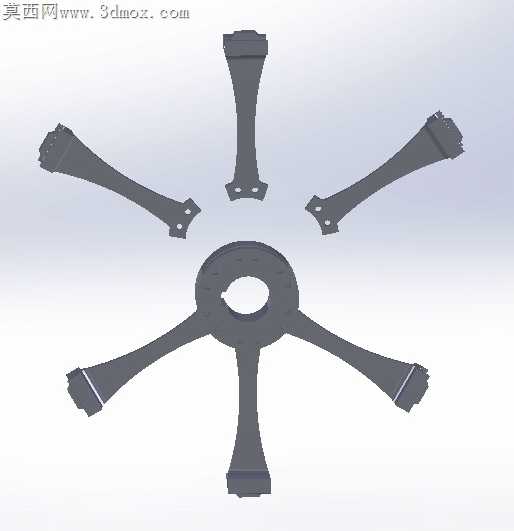

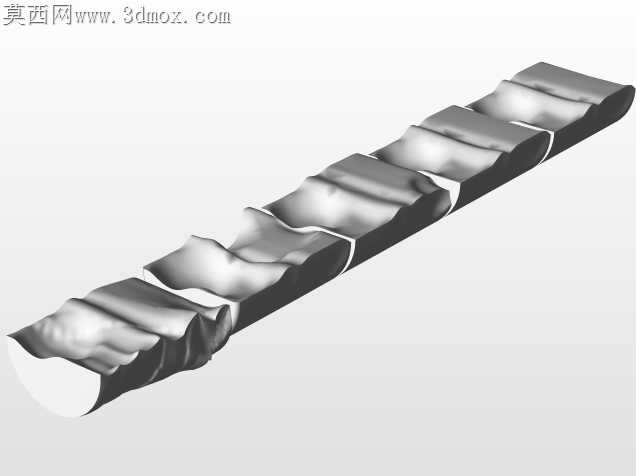

刚拿到散料密闭输送的需求时，最先卡在刮板和链条的连接公差上，车间打样的首版件装上去，链条转弯处卡滞得厉害，刮板和管壁的摩擦痕迹歪歪扭扭，边角的加工毛刺还刮掉了测试用的PE管壁内层。后来反复调整链节和刮板座的配合间隙，把原来直角过渡的连接耳改成了带圆弧导流的结构，既避免散料在连接缝隙处积料卡塞，也让链条在管内弯转时的受力更均匀，不会出现局部应力集中扯断链节的问题。做结构的时候特意考虑了量产的加工成本，刮板主体用的是耐磨改性塑料，和金属链条连接的嵌件做了防转定位，不用额外打销钉固定，装配的时候工人对准卡槽卡紧就能到位，省了两道拧紧固件的工序。跨软件转格式的时候踩过不少坑，一开始把实体直接导成通用格式，刮板表面的加强筋碎成了一堆小面片，后来特意把配合面做了公差补偿，转档后链条和刮板的装配间隙不会因为曲面碎面出现干涉，渲染的时候特意还原了实际使用中金属链条的冷锻质感和塑料刮板的磨砂耐磨面，连连接螺栓头部的压痕细节都做了还原，方便后续做工况模拟的时候直接调用。这套结构专门针对粉状、小颗粒散料的密闭输送场景，管内全封闭的结构不会出现撒料漏料的问题，刮板的弧度经过三次调整，推送物料的时候不会在管壁残留余料，链条张紧的调节位置做在设备端部，日常维护不用拆整段管路，松开锁紧件就能调整张紧度。之前做实训方案的时候有学生把刮板和链条做成刚性硬连接，跑模拟的时候弯管段直接把链节掰变形，这次特意在连接座处留了微小的转动余量，既能保证刮板推送物料的力度，又能适配管路的弯转角度，不会出现硬接触别坏零件的情况。
