越南沿海观光双体巡航游艇精细设计

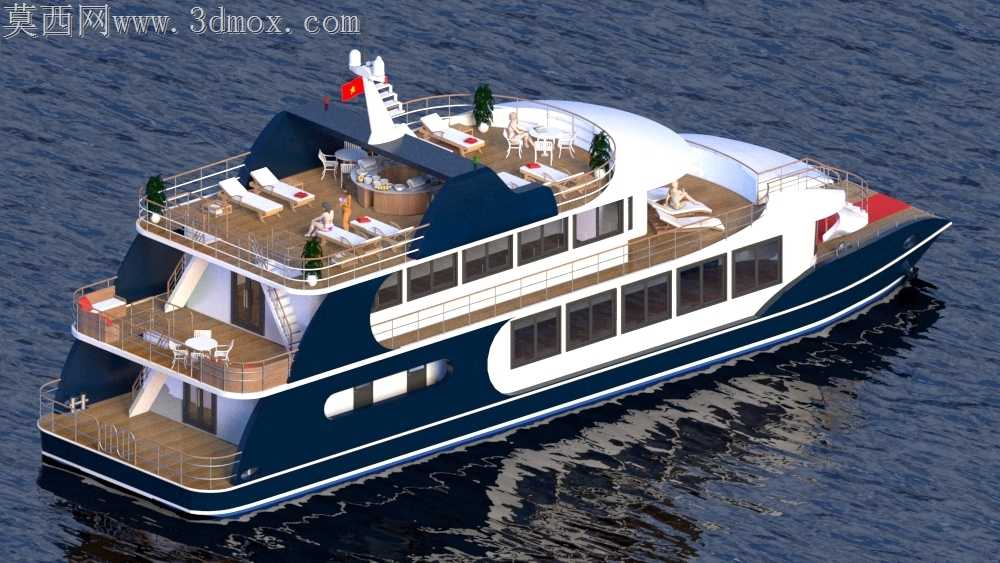

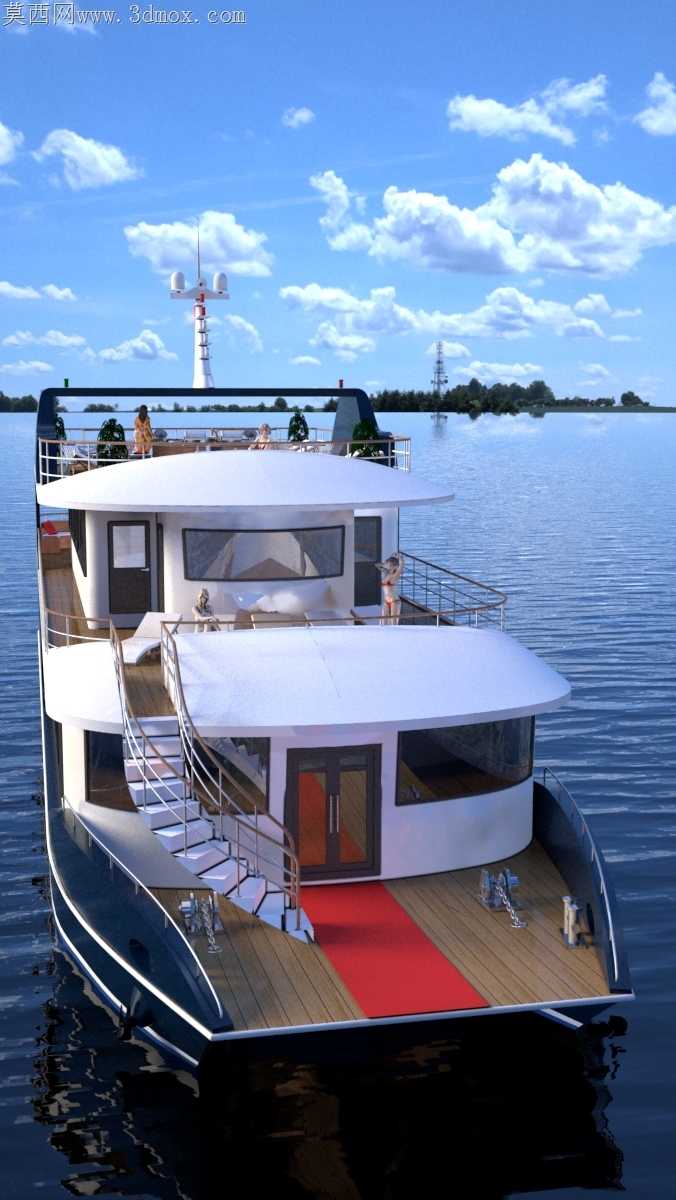

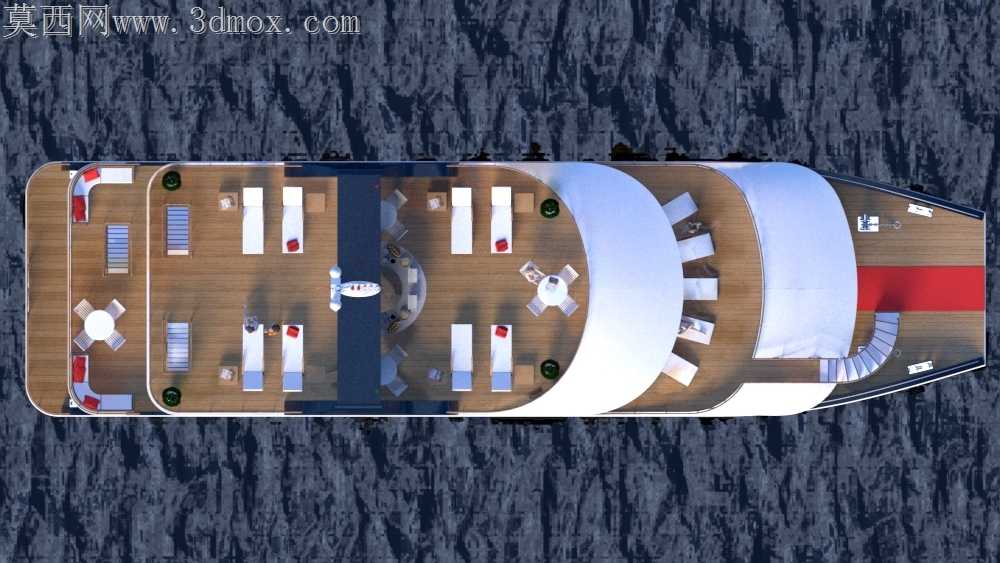

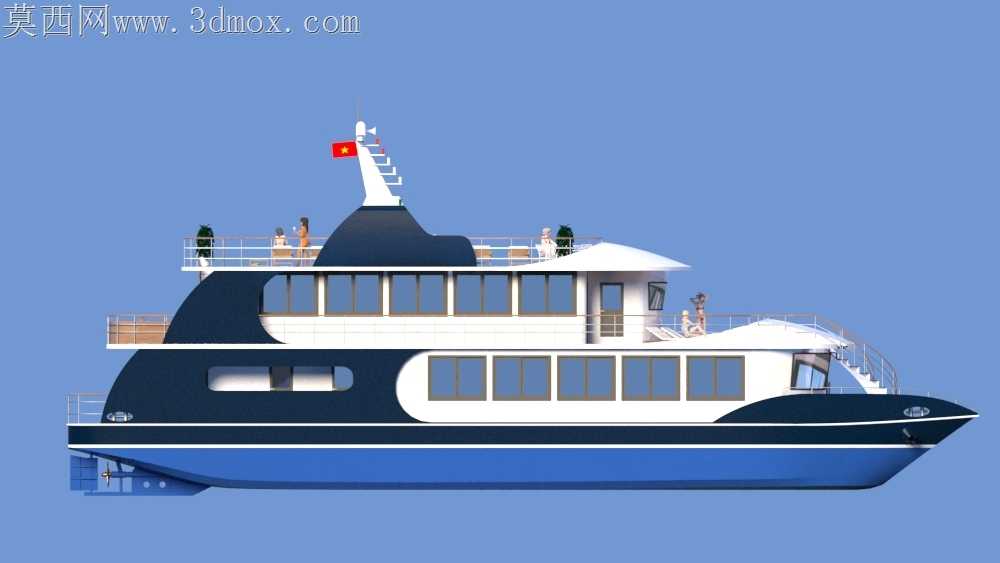

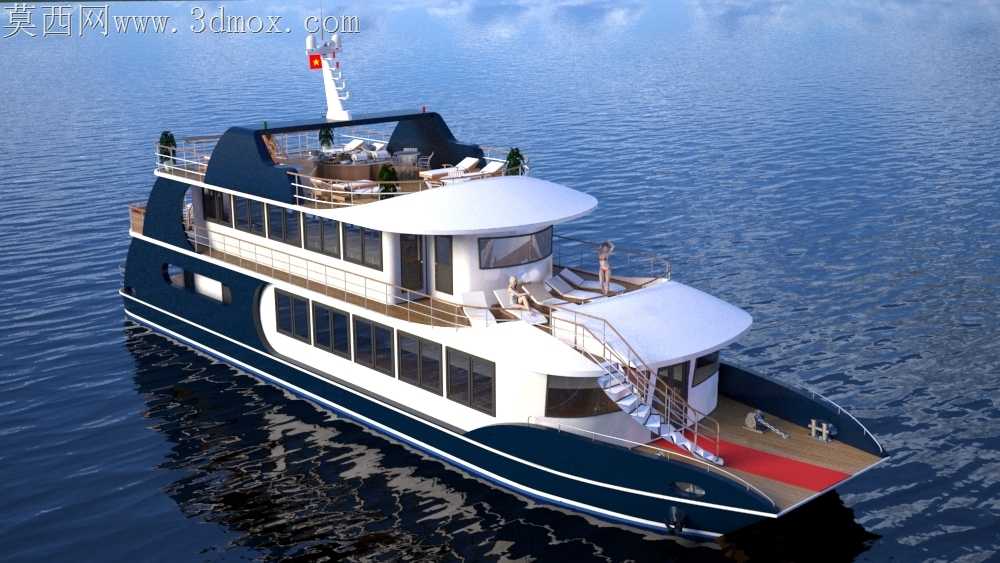

上次在海防港做实地测绘的时候，船坞师傅指着刚打磨完的船体外板说，观光船的曲面要是做不顺，高速开起来溅起的水幕会直接糊住二层观景台的客人，当时我蹲在船台边记了三页工况笔记，回来做这套模型的时候最先抠的就是船艏到船舯的外板曲率。一开始跨软件导曲面的时候，船艏的不锈钢扶手和甲板衔接处出现了碎面，渲染的时候总在接缝处露出不该有的高光，我把那部分的曲面拆成了十七个小面重新做G2连续，连扶手根部的圆角都对应了实际焊接后打磨的过渡弧度，没有留那种工业设计里常见的尖锐直角。做上层建筑的时候特意参考了卡巴岛当地运营的观光船实际布局，前甲板的红地毯区域是靠岸时客人登船的停留区，我特意把那部分的甲板防滑纹做了加密，连系缆桩的位置都避开了客人通行的动线，不会出现登船时被缆绳绊到的情况。二层露天甲板的休闲区，我把躺椅和小茶几的摆放位置留足了通行间隙，连角落的绿植盆栽配重都考虑了航行时的横摇幅度，不会遇到稍大的风浪就盆栽侧翻。一开始做内部客舱窗户的时候，窗框和外板的公差留大了，渲染时能看到明显的缝隙，我反复调整了三次窗框的安装基准面，把配合间隙控制在实船装配允许的1.5毫米范围内，连窗沿的导水槽都做了细微的凸起结构，避免雨天海水顺着窗缝渗进客舱。船尾的旗杆位置我特意核对了越南籍船舶的旗杆安装规范，高度和倾斜角度都符合当地海事要求，连旗杆上的风动方向标都做了可转动的结构预留。做内部楼梯的时候，一开始踏步高度设成了22厘米，后来想起观光船很多是穿拖鞋的游客，踏步太高容易踩空，又把所有踏步高度统一调到了18厘米，扶手的弧度顺着楼梯走向做了连续曲面，没有突兀的接缝。船底的双体连接桥部分，我参考了实际航行时的波浪载荷，把连接桥的加强筋位置做了对应排布，没有为了外观好看取消必要的结构凸起，毕竟实船跑起来结构强度比光好看重要得多。渲染的时候特意选了晴天近海的水面环境，连船身侧面的反光都对应了天空和海面的光线比例，船身的白漆和深蓝漆的分界处做了细微的喷涂过渡效果，不是生硬的直线分界，和实船喷涂后的效果一致。
