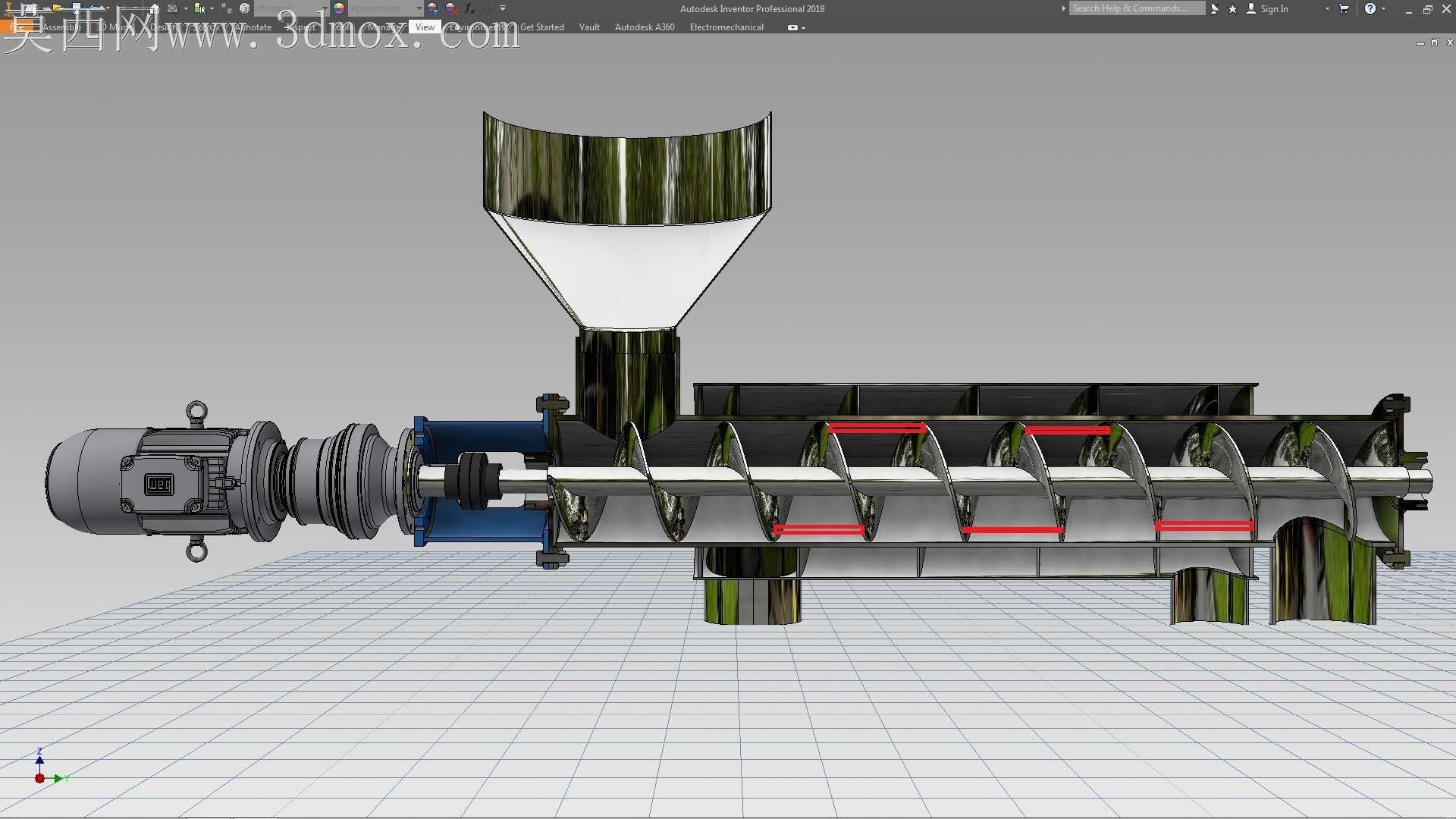

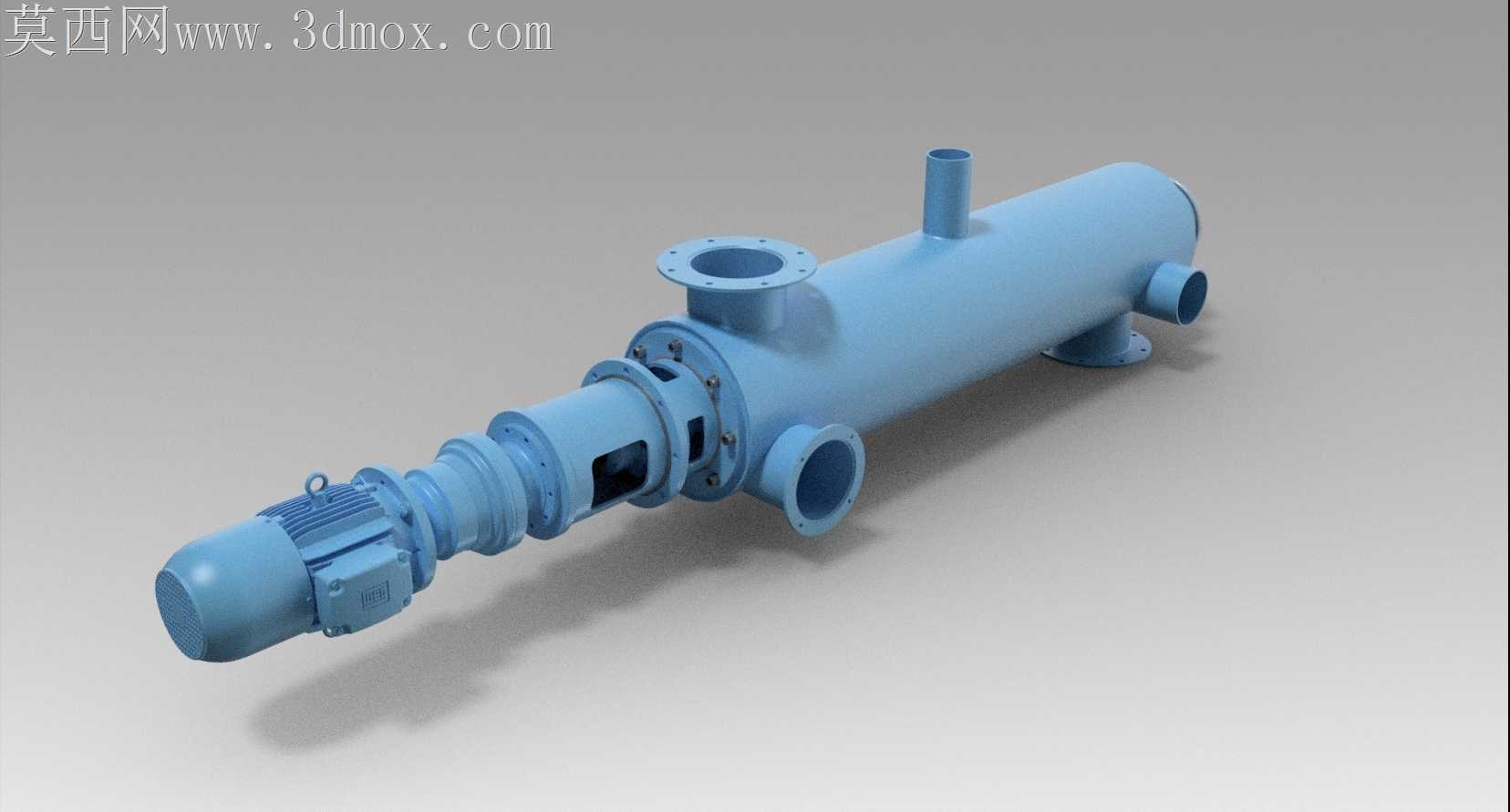

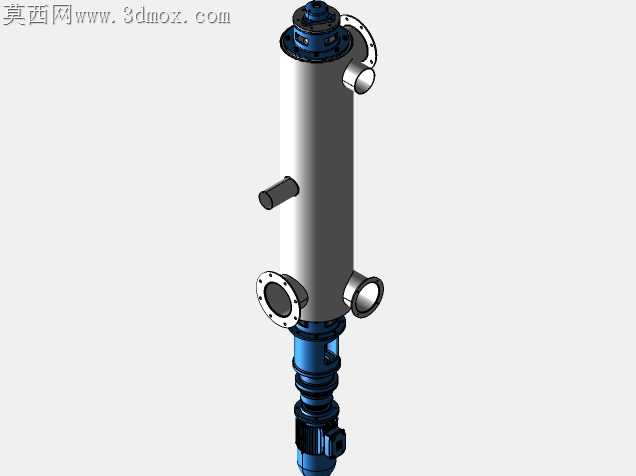

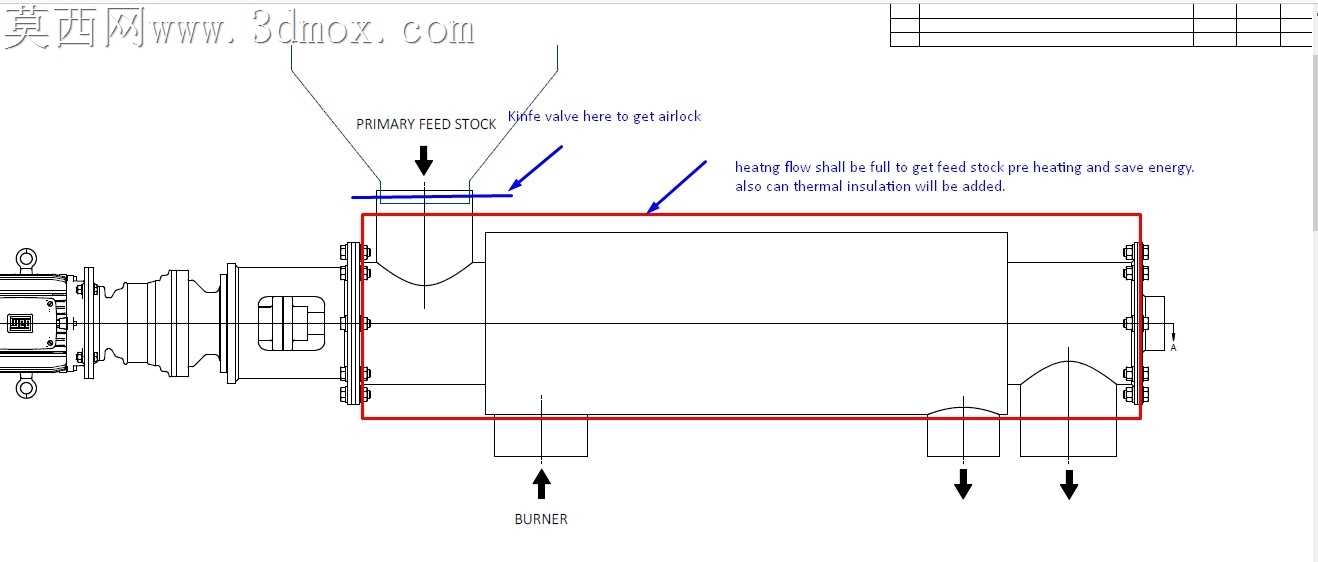

带驱动端的卧式螺旋轴输送设备结构

刚拿到这套螺旋输送结构的加工需求时，车间师傅先提了筒体法兰端面的毛刺问题——之前做同类型设备，法兰焊接后车削留的0.2mm飞边，装配时总刮伤密封垫片，跑料漏料的小问题调试时要耗大半天。这次建模时特意把法兰密封槽的倒角做了15°斜度，留了0.1mm的装配余量，不用后期钳工手工修磨，装密封件的时候能顺着力道滑进去，不会割坏橡胶圈。

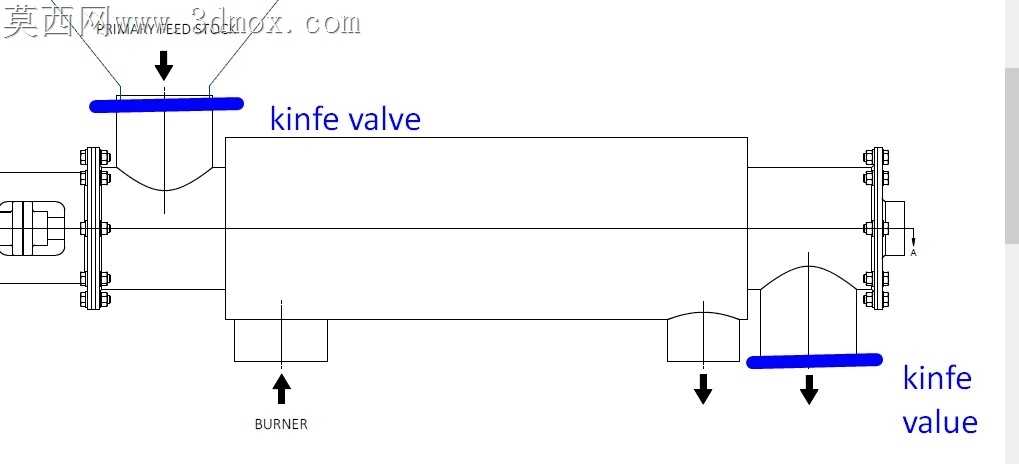

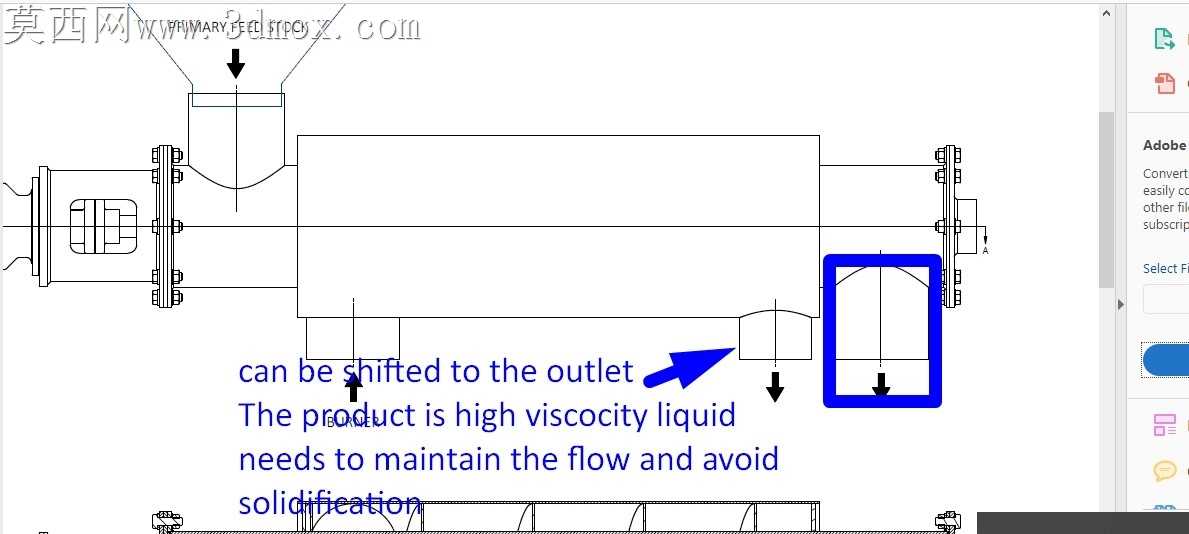

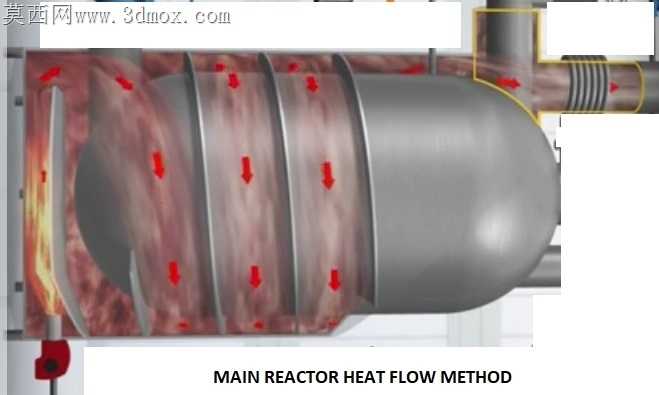

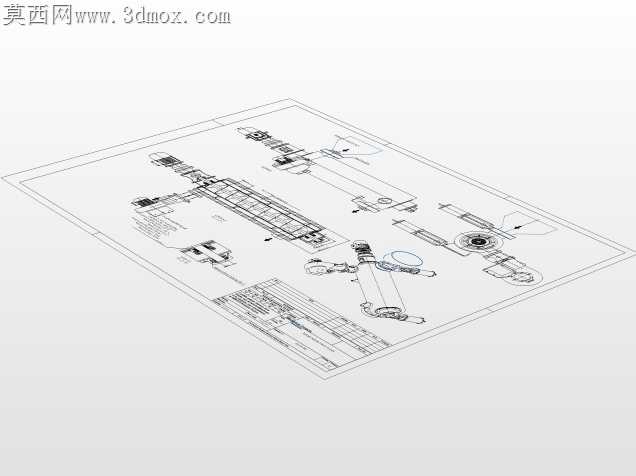

驱动端和螺旋轴的同轴度是最磨人的部分，之前做实训项目时没算轴承座的公差累积，电机转起来轴端摆幅超了0.3mm，连轴器的橡胶垫三天就磨坏。这次把轴承座的定位台阶做了0.05mm的过盈配合，连轴器选的是带弹性缓冲的结构，就算电机启动时有瞬时冲击，也不会把扭矩硬怼到螺旋轴上，避免轴端长期受交变应力断裂。筒体上的几个进出料口位置，之前踩过管口和筒体内壁焊缝凸起卡料的坑，这次建模时把管口和筒体的相贯线做了平滑过渡，焊接后打磨的余量留得刚好，不会在筒壁留积料的死角，输送粘度稍大的物料也不会挂壁堵料。

跨软件转档的时候出过问题，一开始把装配体导成通用格式时，螺旋叶片和轴的配合面总出现破面，尤其是叶片和轴焊接的位置，曲面缝隙最大的地方有0.2mm，拿去给加工中心编程时识别不了实体。后来把叶片的螺旋曲面做了加厚处理，和轴的配合面做了布尔合并，转档后再检查就没出现破面，编程师傅拿到文件直接就能出刀路，不用花时间补面修图。尾端的轴承密封选的是填料密封加防尘圈的组合，之前用单一骨架油封，输送粉料的时候细颗粒容易钻进油封磨坏轴颈，这次加了一道防尘圈，能把大部分粉料挡在外面，填料压盖留了调节余量，运行一段时间填料磨松了，紧一下螺栓就能继续用，不用频繁拆换密封件。

筒体底部的支撑脚特意做了可调高度的结构，安装时不用反复垫铁皮调水平，拧调节螺栓就能把筒体的水平度控制在0.1mm/m以内，螺旋轴转起来不会蹭到筒体内壁，减少不必要的磨损。驱动端的电机座和筒体做了一体化的连接法兰，不是之前那种分体式靠螺栓硬拼的结构，装配时不用反复打表找同轴度，法兰止口对准装上去就能保证电机和螺旋轴的同轴度要求，省了现场装配的调试时间。做结构取舍的时候，没选复杂的吊耳结构，就在筒体上留了四个吊装孔，吊装时用卸扣直接穿进去就行，不会因为吊耳焊接变形影响筒体精度，也省了多余的加工成本。
