食品加工用挡边爬坡斜楔带输送设备

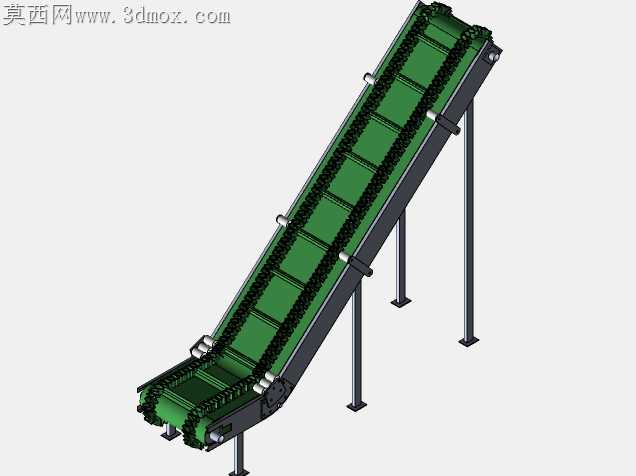

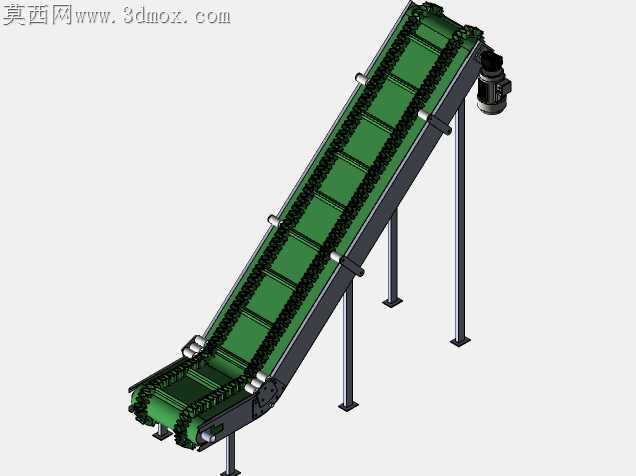

这款斜楔带式输送设备主要面向食品加工生产场景设计，可用于散状、袋装食品物料在不同高程工位间的连续转运，常见于烘焙原料输送、休闲食品分装线、果蔬清洗后段提升输送等环节，能够衔接前端清洗、分拣设备与后端包装、称重设备，替代人工完成高低差工位间的物料搬运，有效降低生产过程中的人工搬运强度，减少物料洒落与人工接触带来的污染风险，适配食品生产车间的卫生管控要求。设备采用带挡边与横向隔板的绿色斜楔皮带作为承载构件，皮带两侧的裙边挡边可避免散状物料在爬坡输送过程中从侧边洒落，表面等距分布的横向夹板能够在大倾角输送时托住物料，防止物料因重力沿皮带下滑，可实现最大近六十度倾角的物料提升，相比普通平皮带输送机大幅缩减了设备的水平安装占地长度，更适合车间空间局促、工位高程差较大的生产线布局。设备的驱动单元布置在输送机的高端出料侧，采用侧装式驱动结构，电机与减速单元直接连接主动辊筒，减少了中间传动环节的动力损耗，同时高端布置的驱动结构可避免输送过程中散落的物料堆积在驱动端，降低设备卡滞故障的概率。机架采用标准化金属型材焊接组装，搭配四根可调节高度的支撑立柱，每根立柱底部配有方形安装固定板，可通过膨胀螺栓直接固定在车间地面，安装时可根据现场对接设备的高度微调立柱的伸出长度，适配不同的工位对接高度需求。皮带两侧沿机架长度方向布置有多组导向托辊，可在皮带运行过程中限制皮带的横向偏移，避免皮带跑偏导致的裙边磨损、物料洒落问题，设备的进料端位于低位水平段，可直接承接上游设备落下的物料，出料端位于高位斜段末端，物料可依靠自重直接落入下游接料设备中，整体结构无多余卫生死角，日常清洁维护时可直接冲洗皮带与机架表面，符合食品生产车间的日常清洁要求。设计过程中针对大倾角输送的受力特点，优化了机架的斜段支撑角度，在保证输送倾角满足提升高度要求的前提下，降低了设备整体的重心高度，提升设备运行时的稳定性，同时预留了皮带张紧调节结构，可在皮带长期使用出现拉伸松弛时，快速调整张紧度，保证皮带与辊筒间的足够摩擦力，避免打滑丢转的问题。
