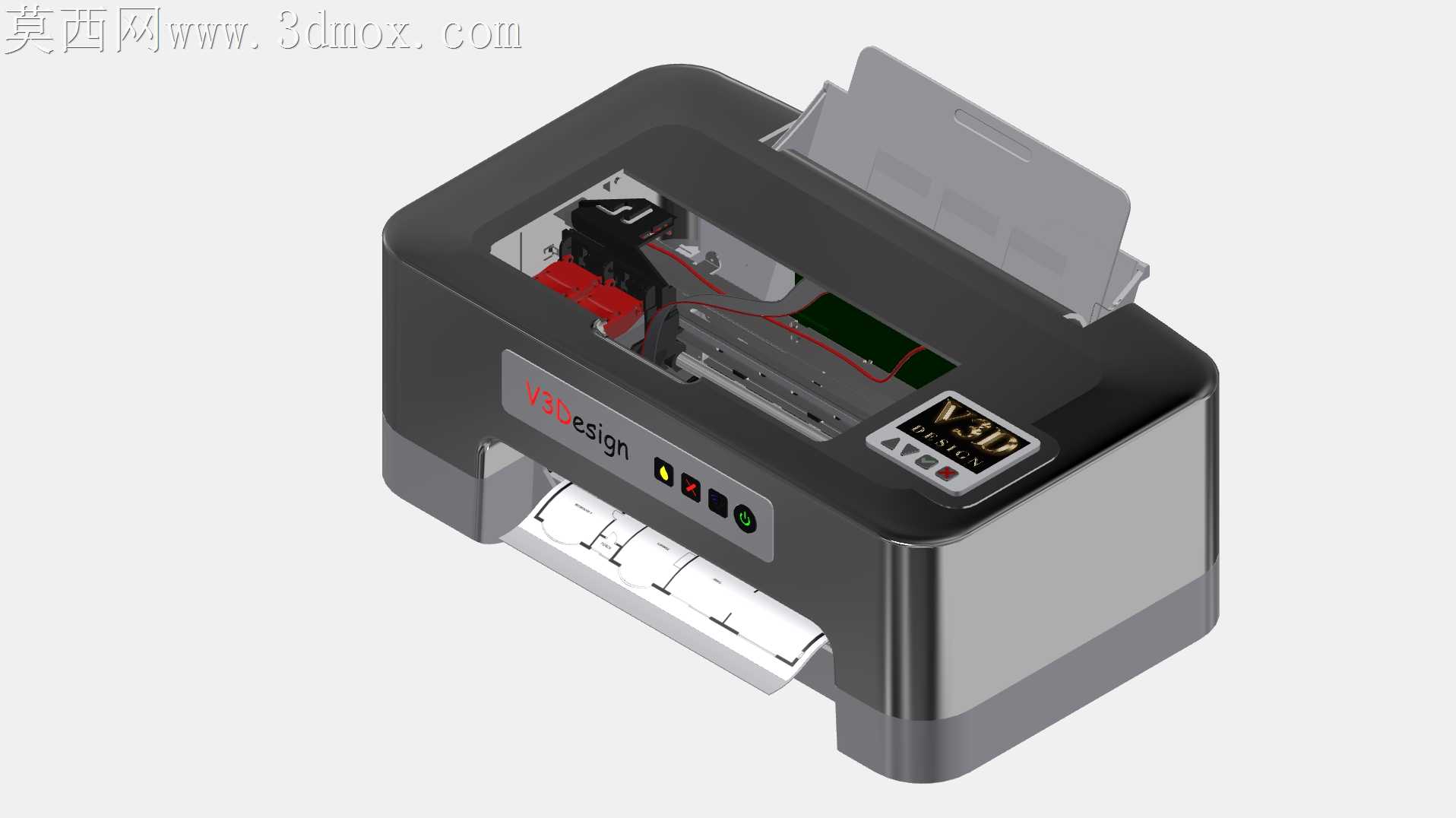

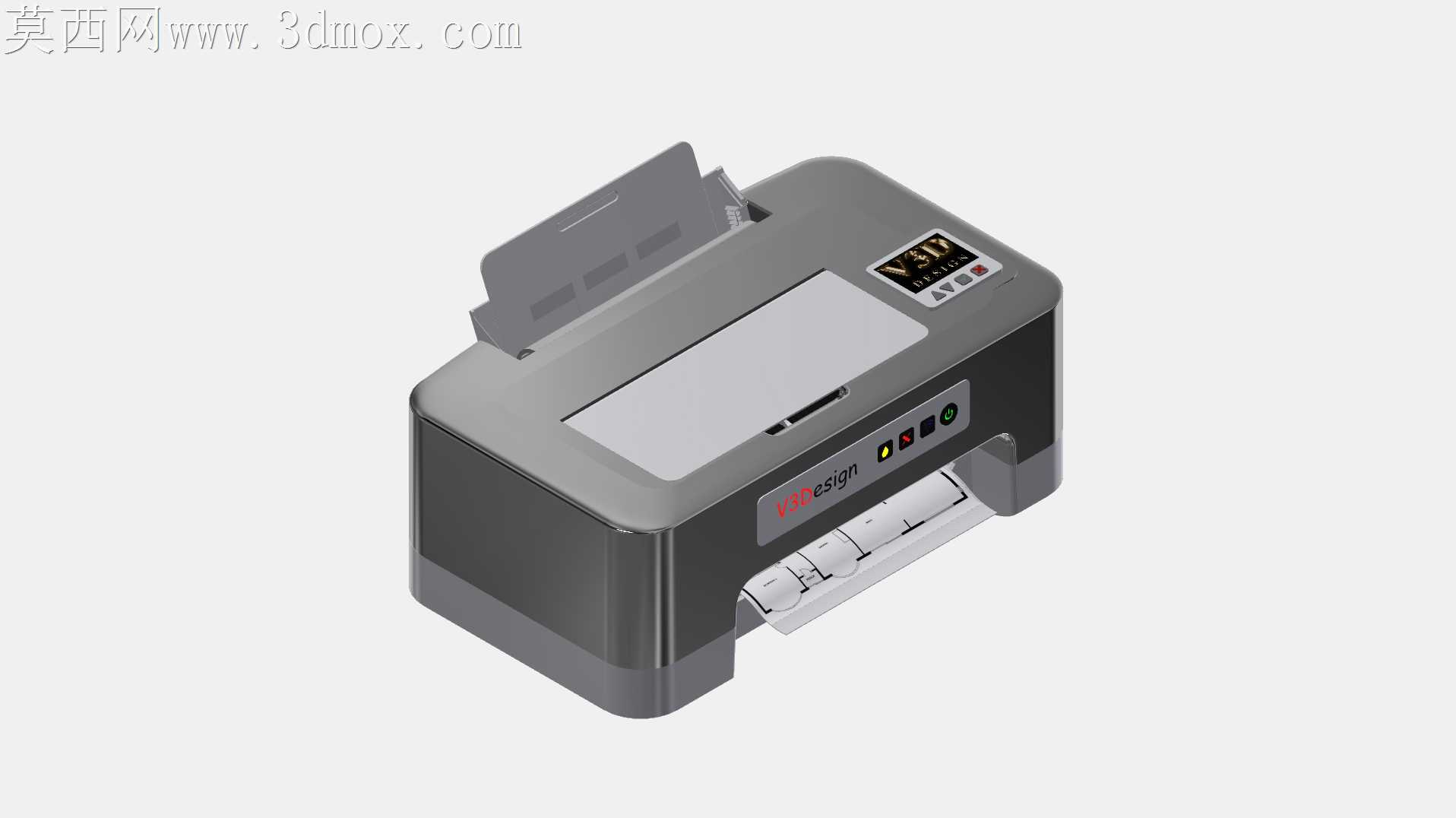

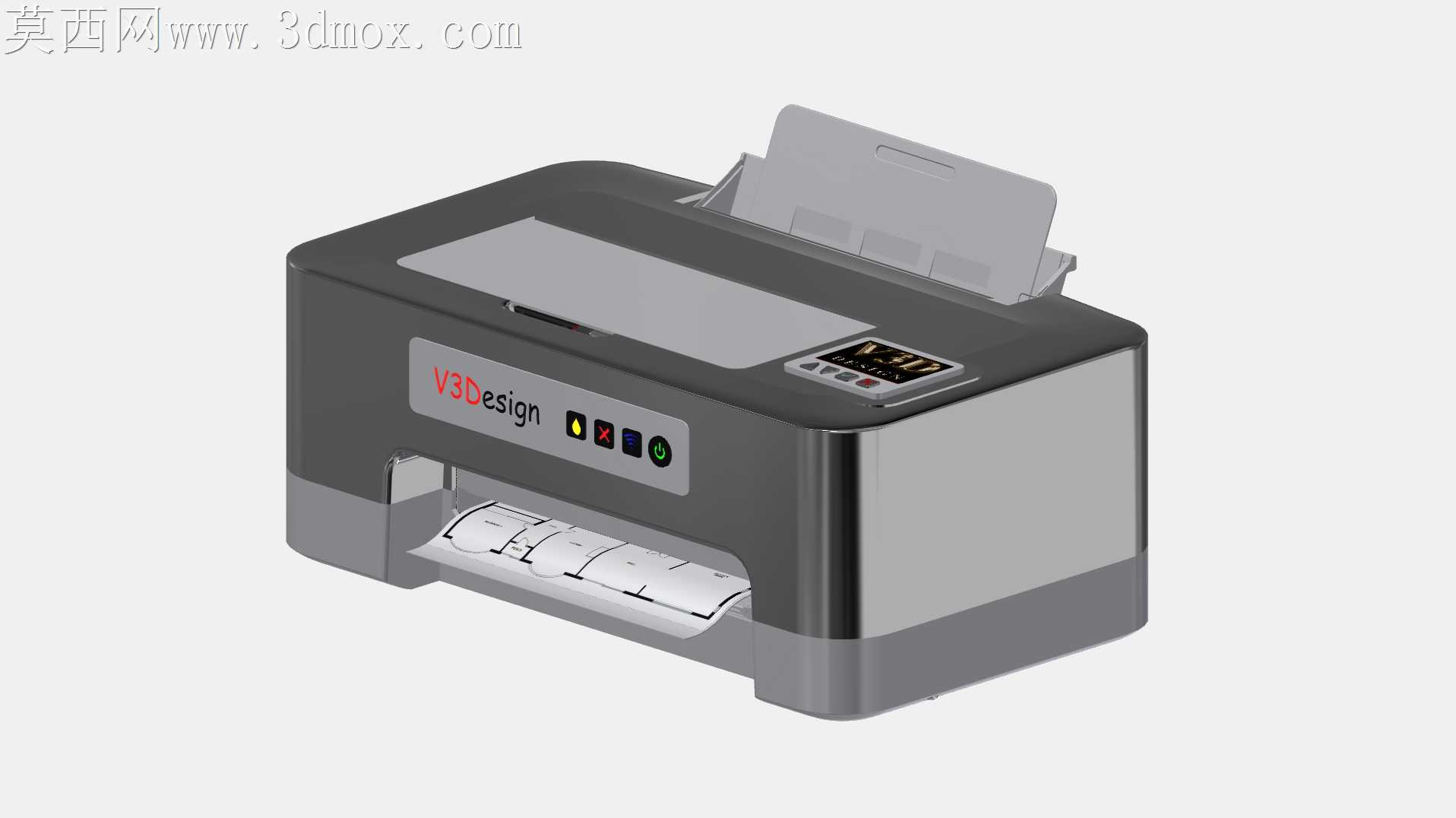

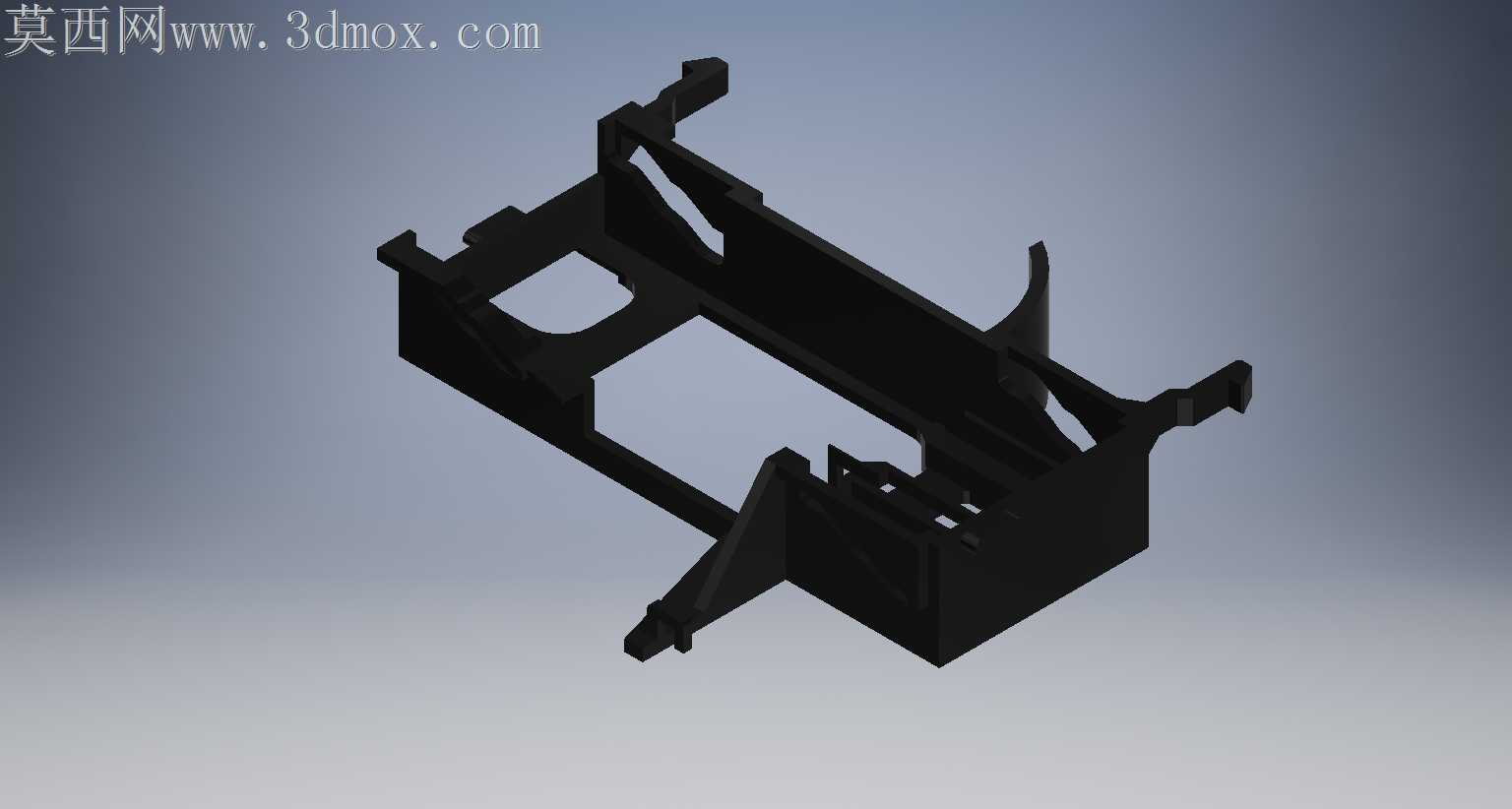

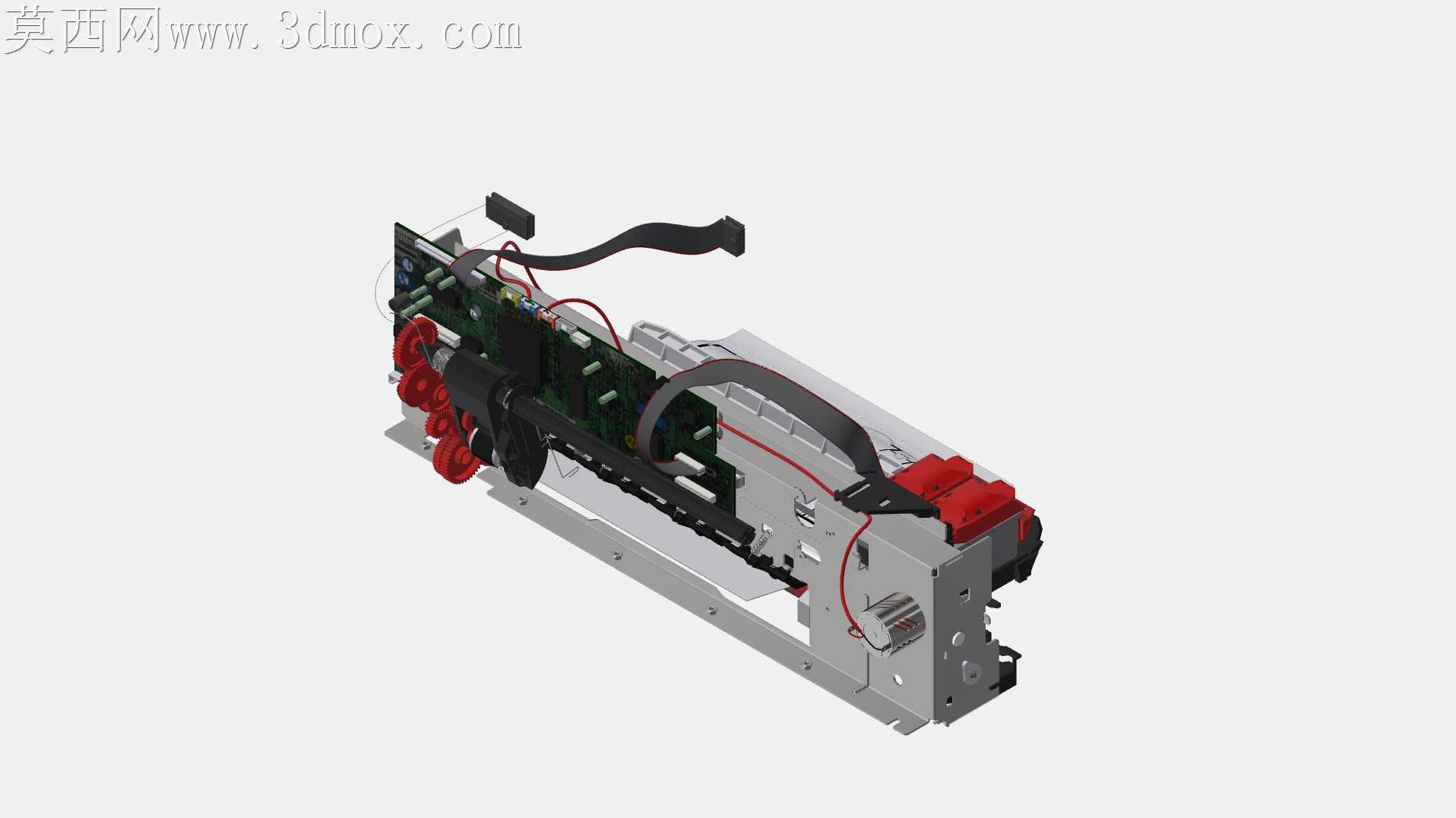

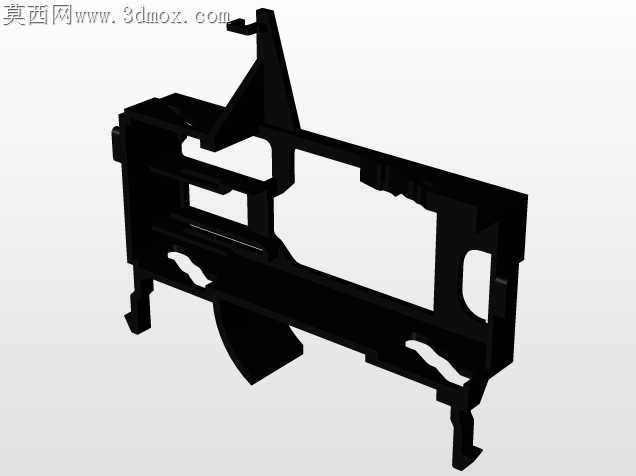

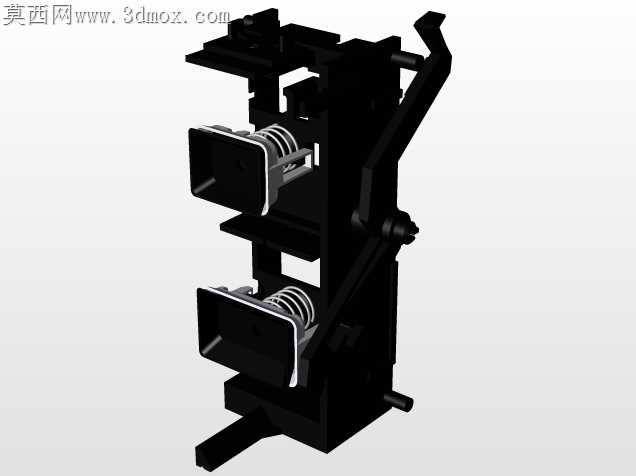

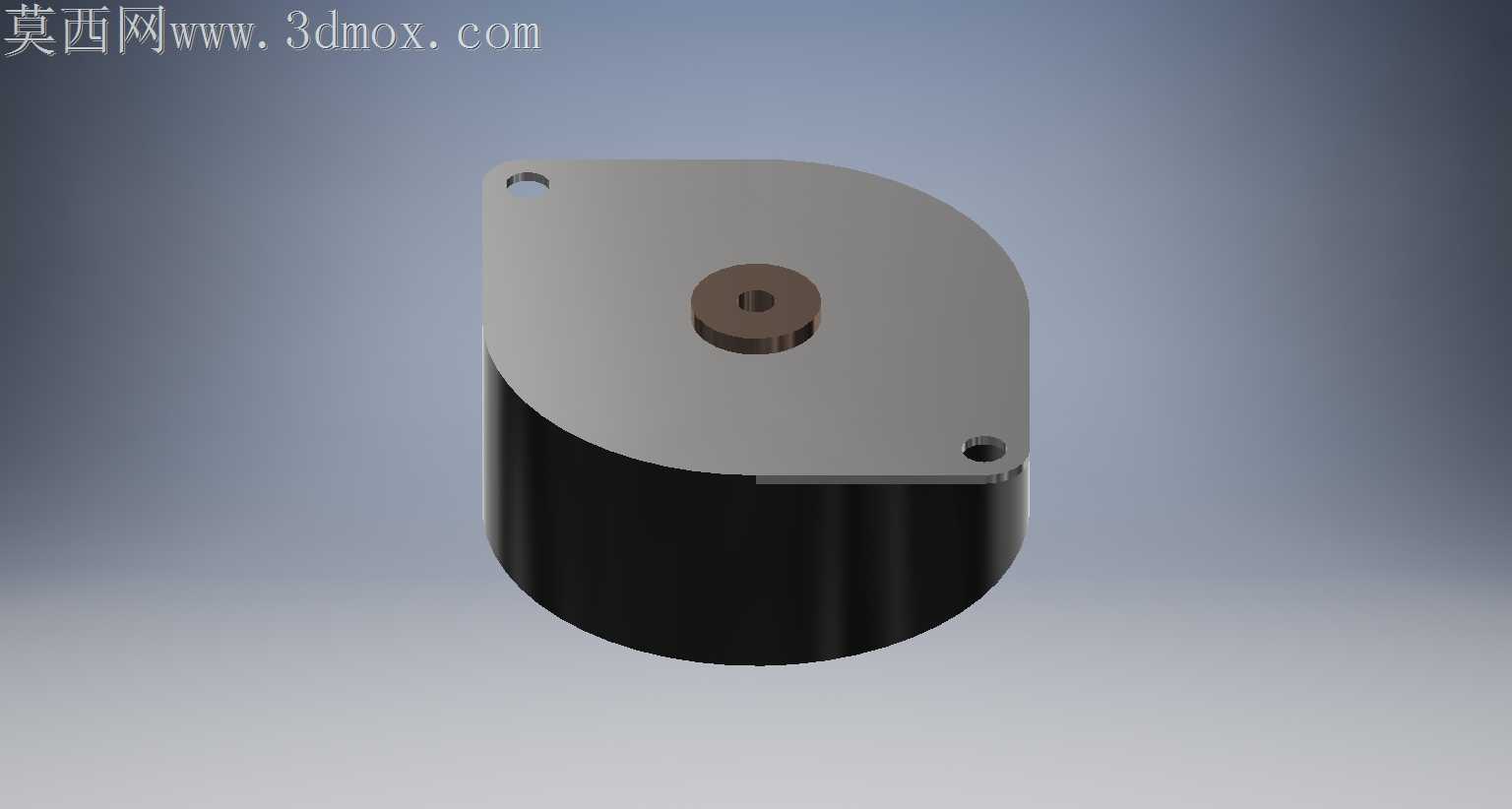

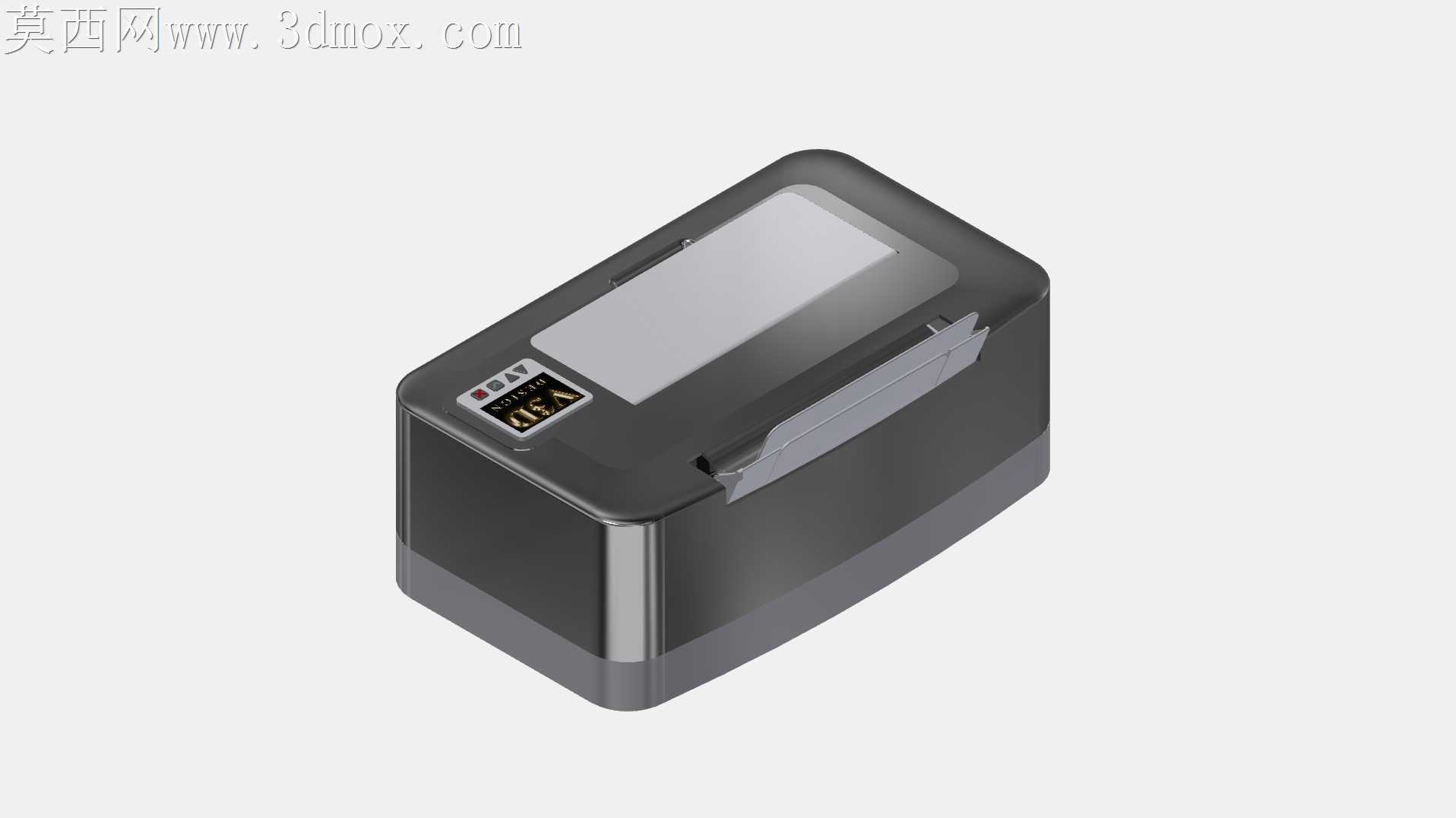

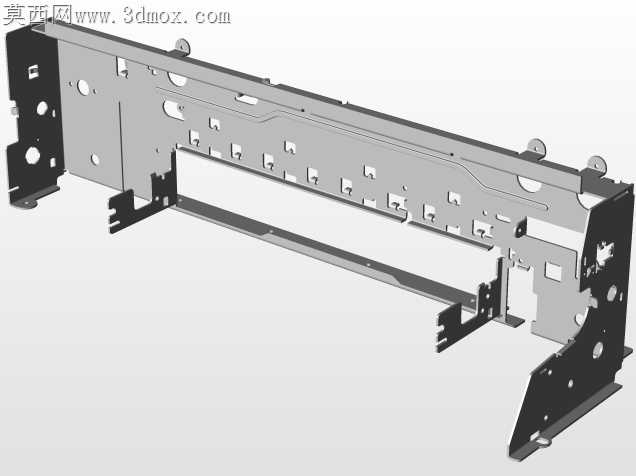

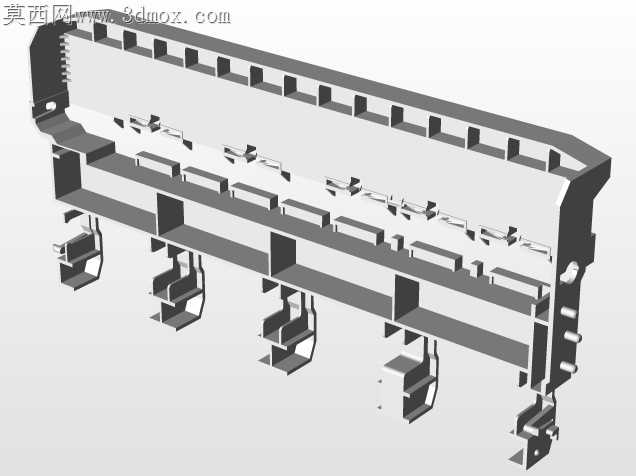

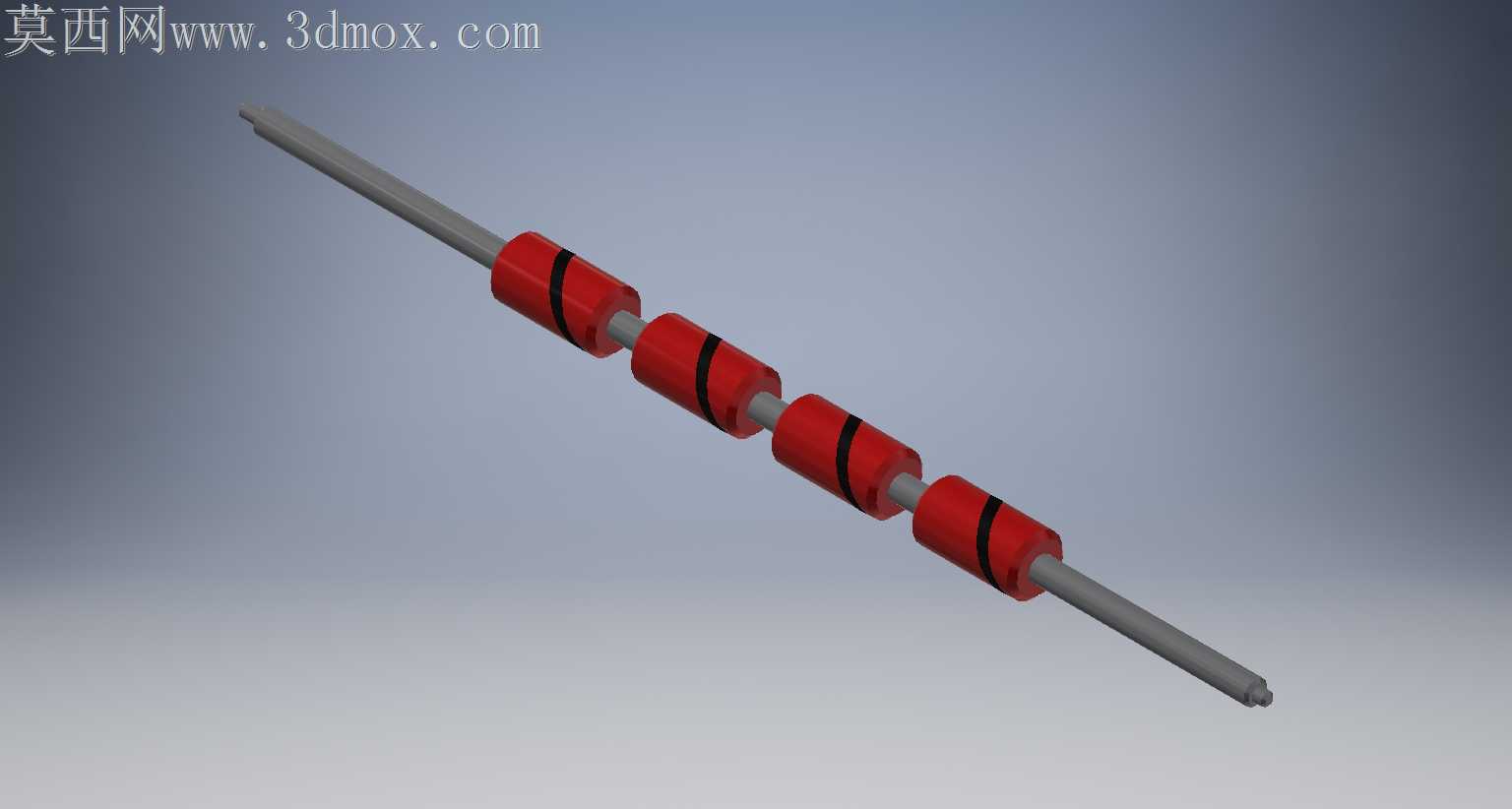

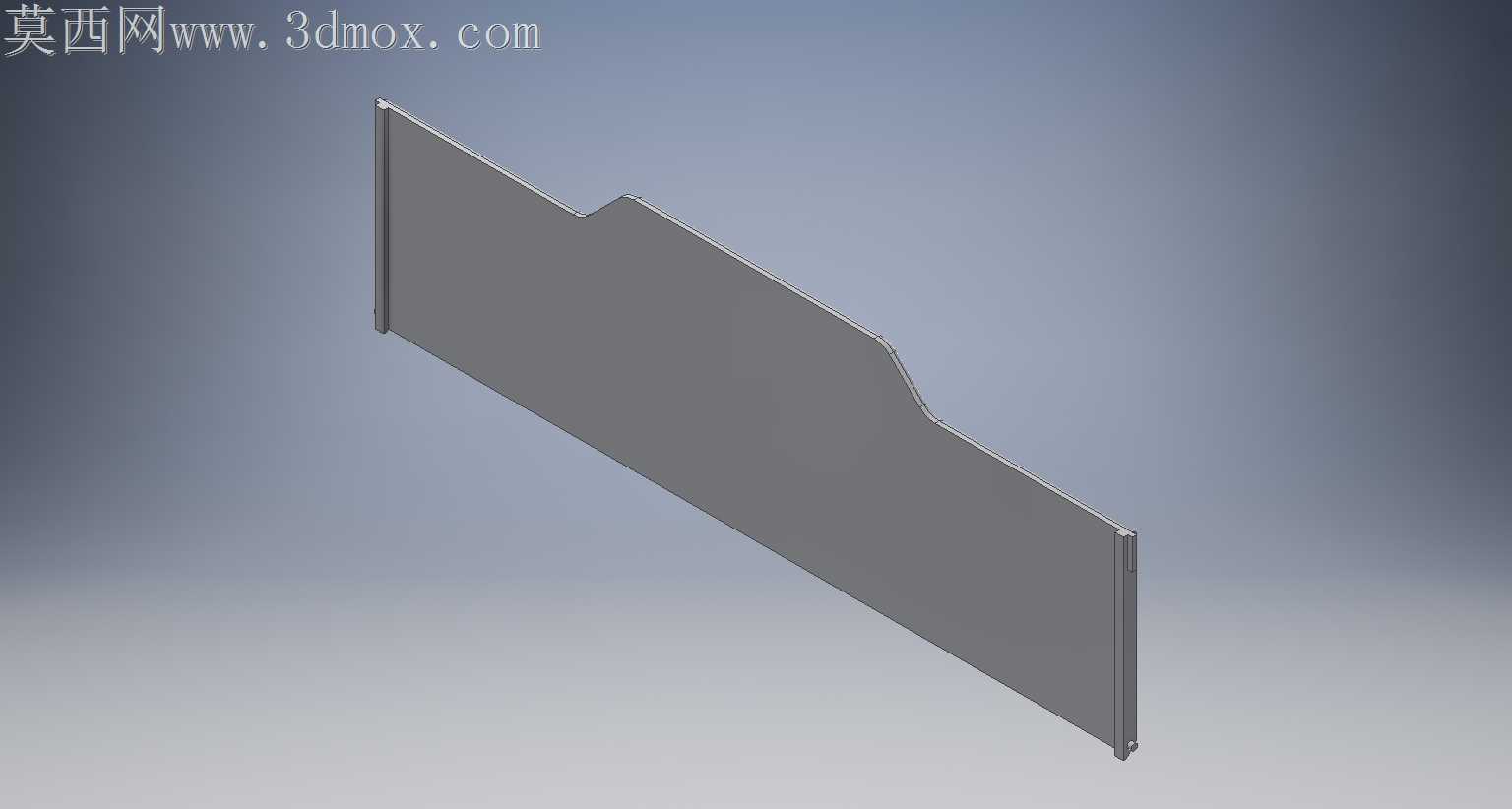

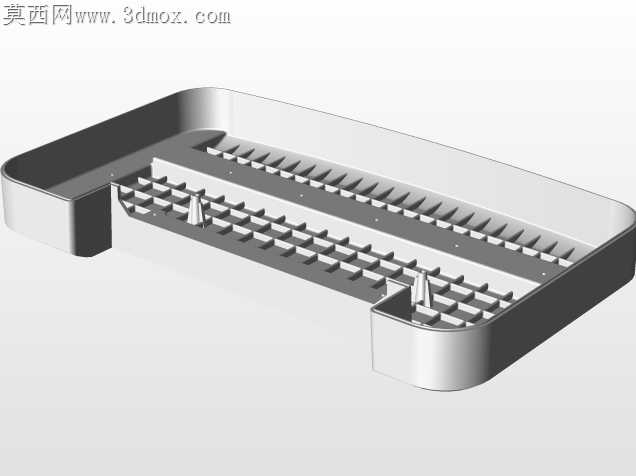

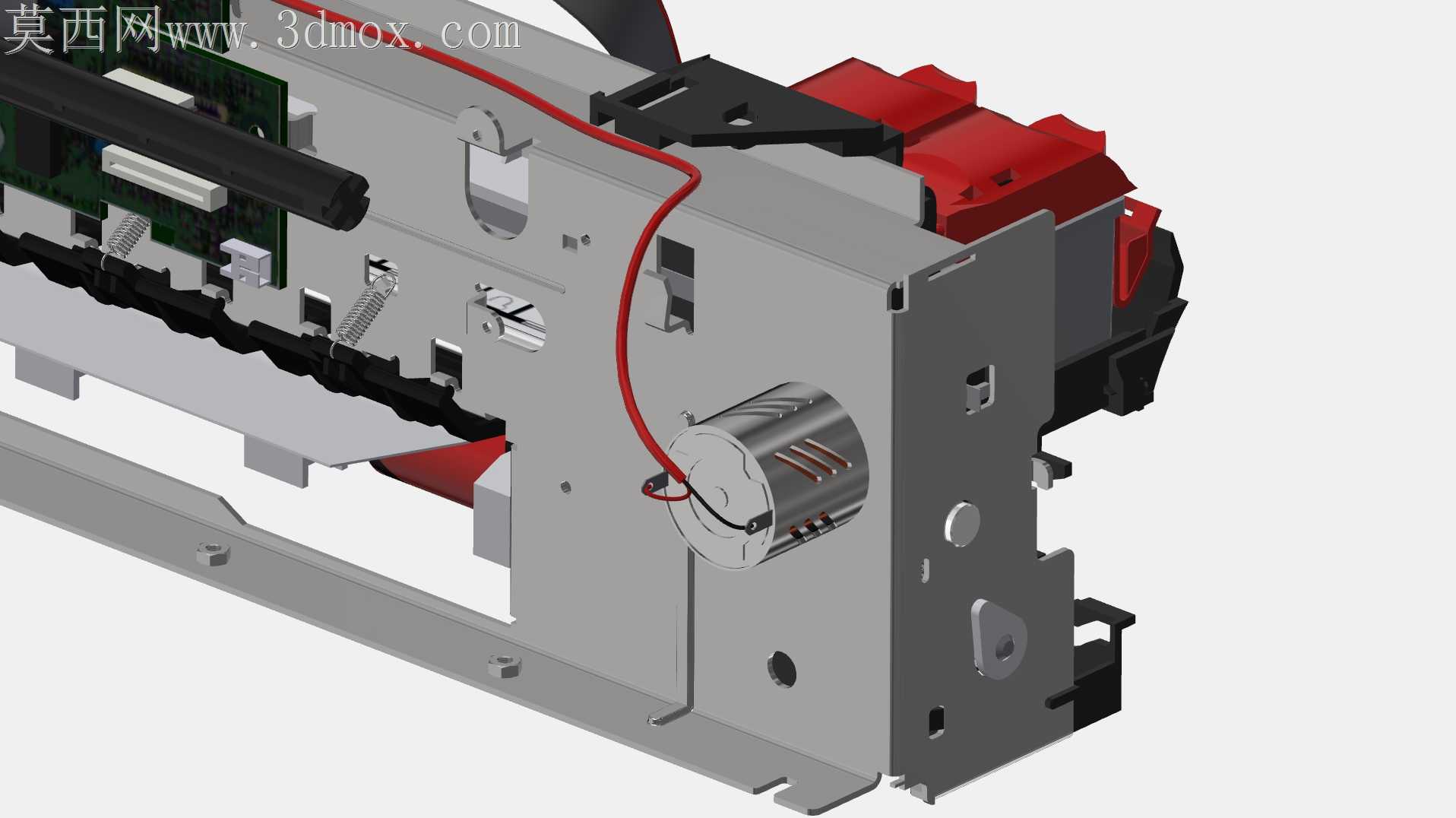

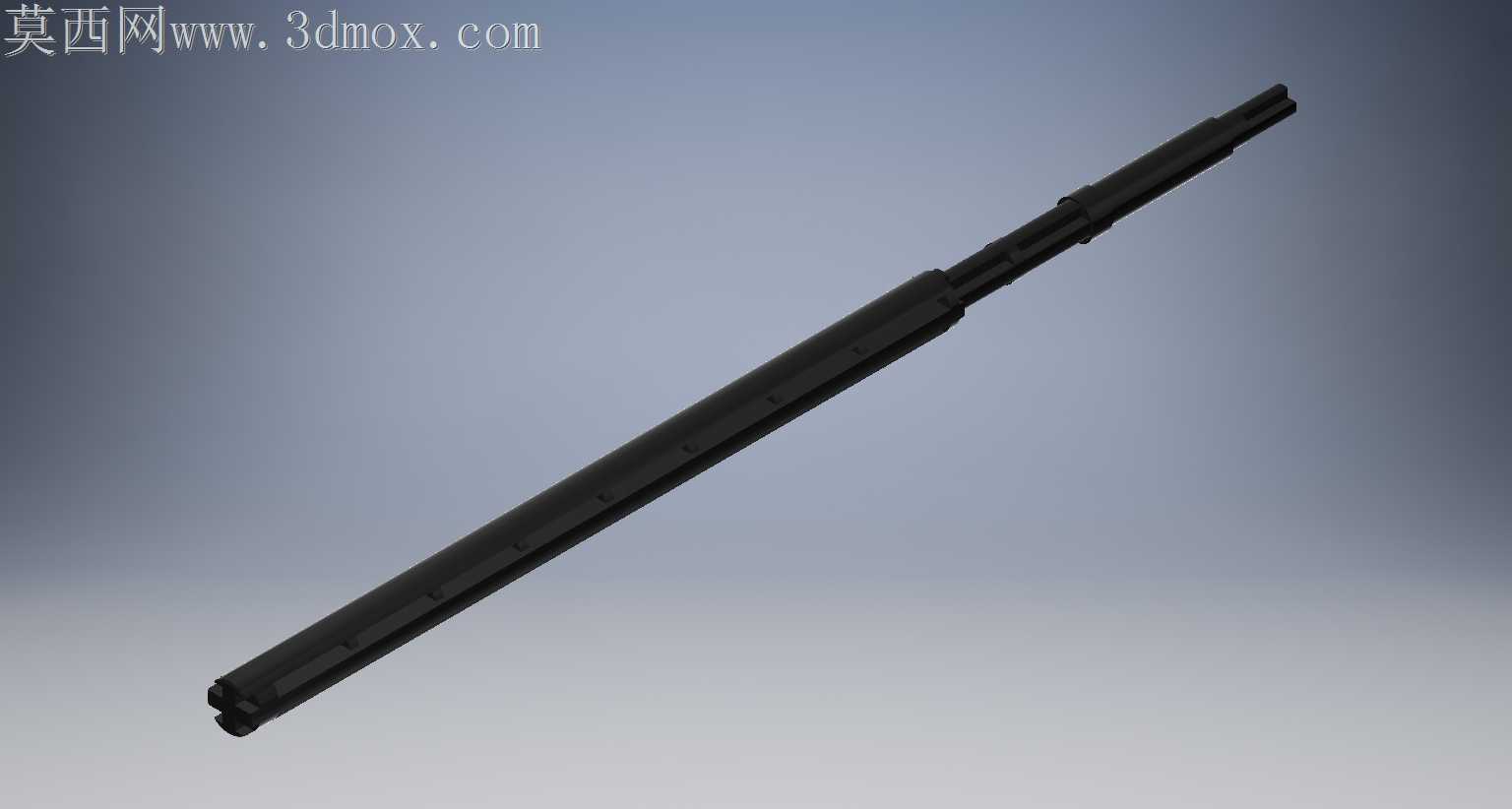

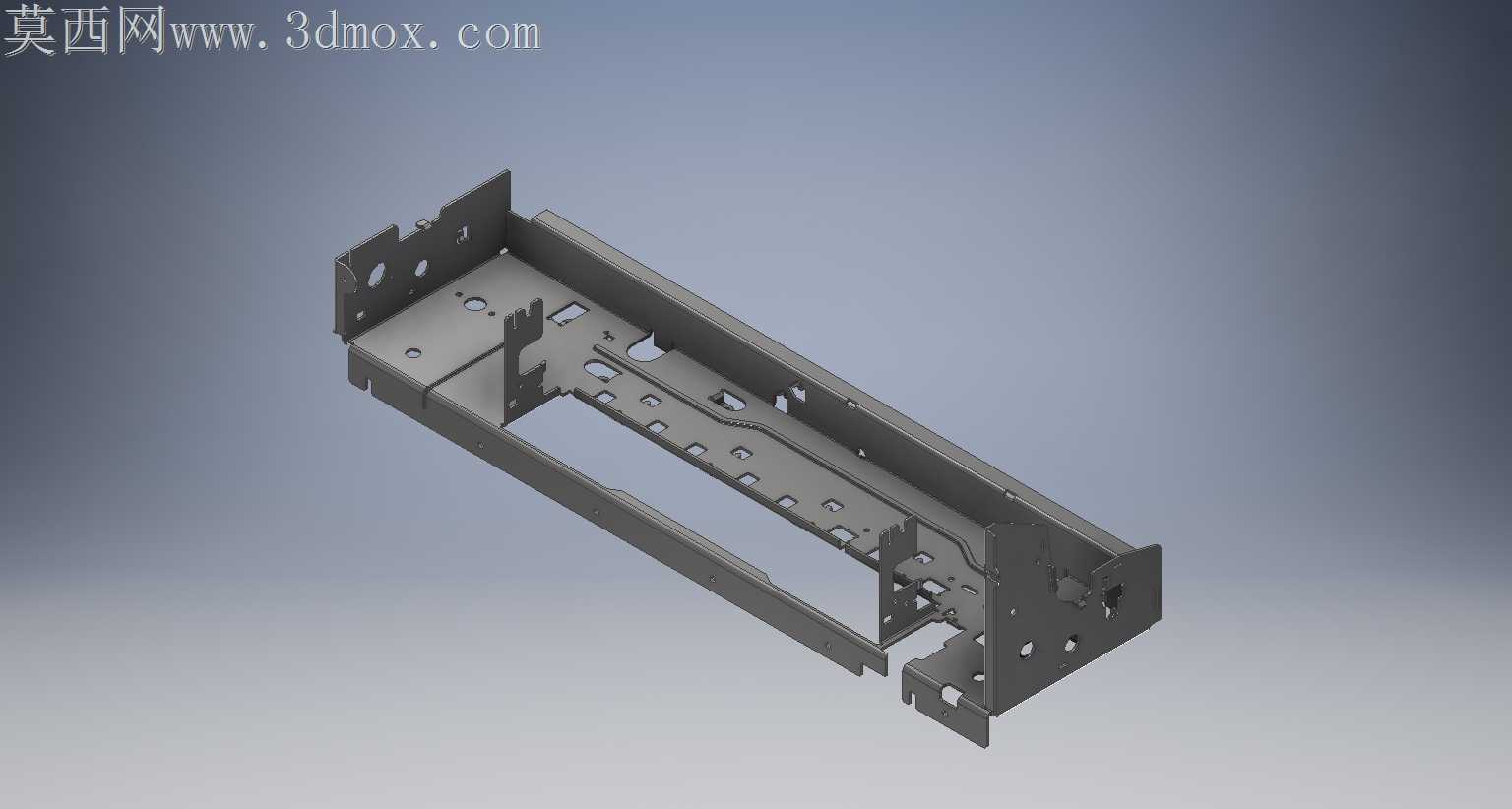

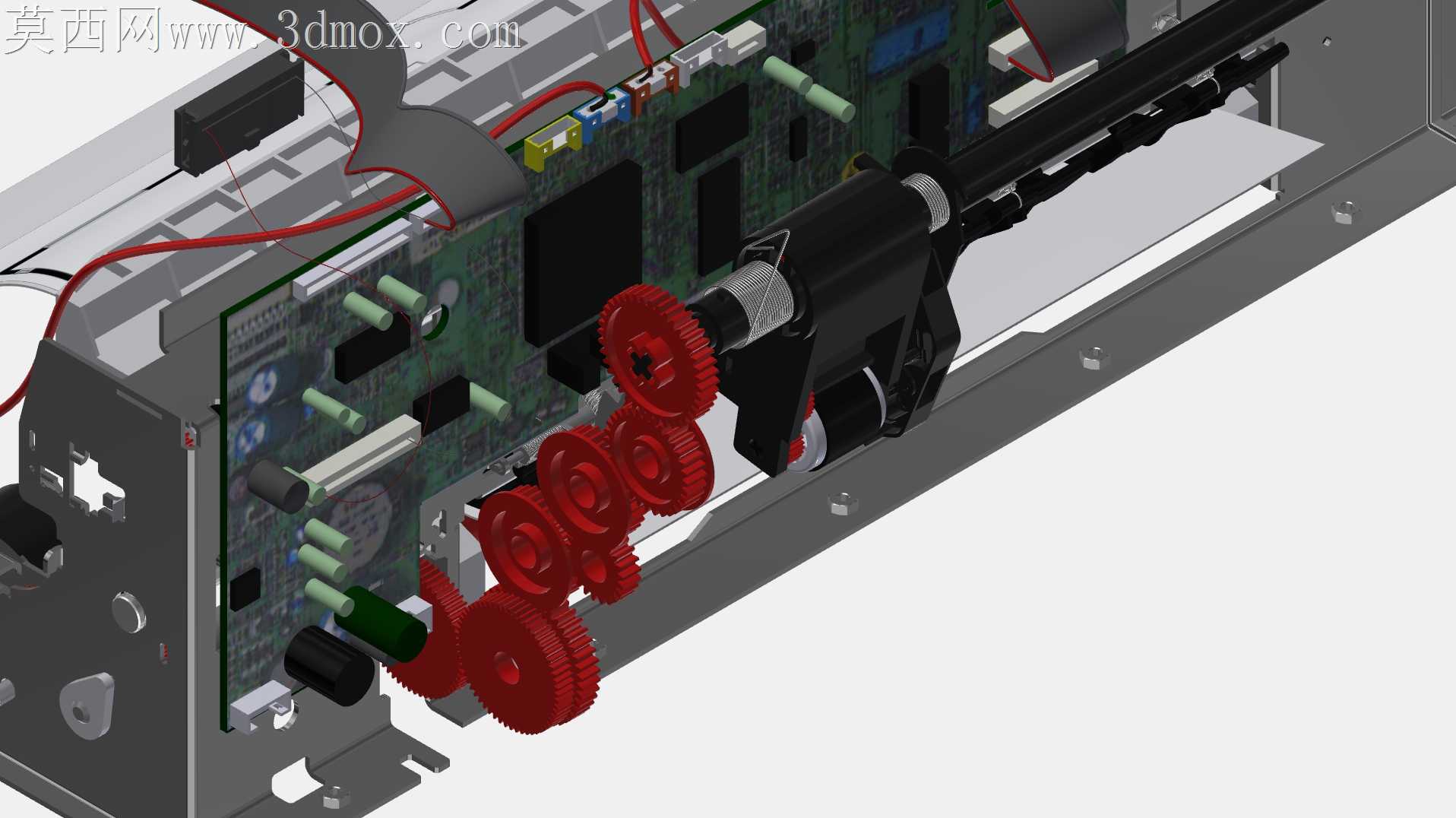

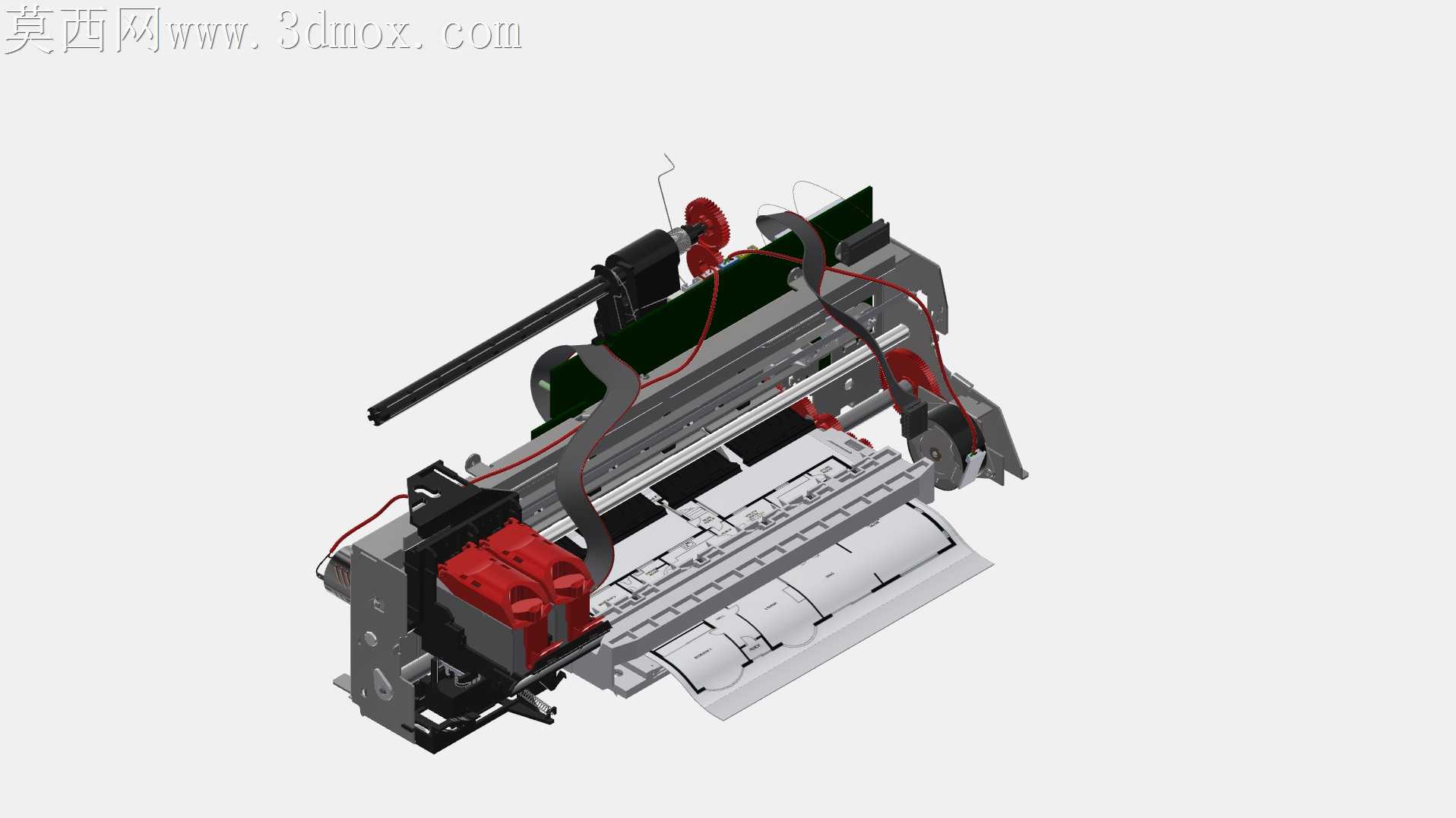

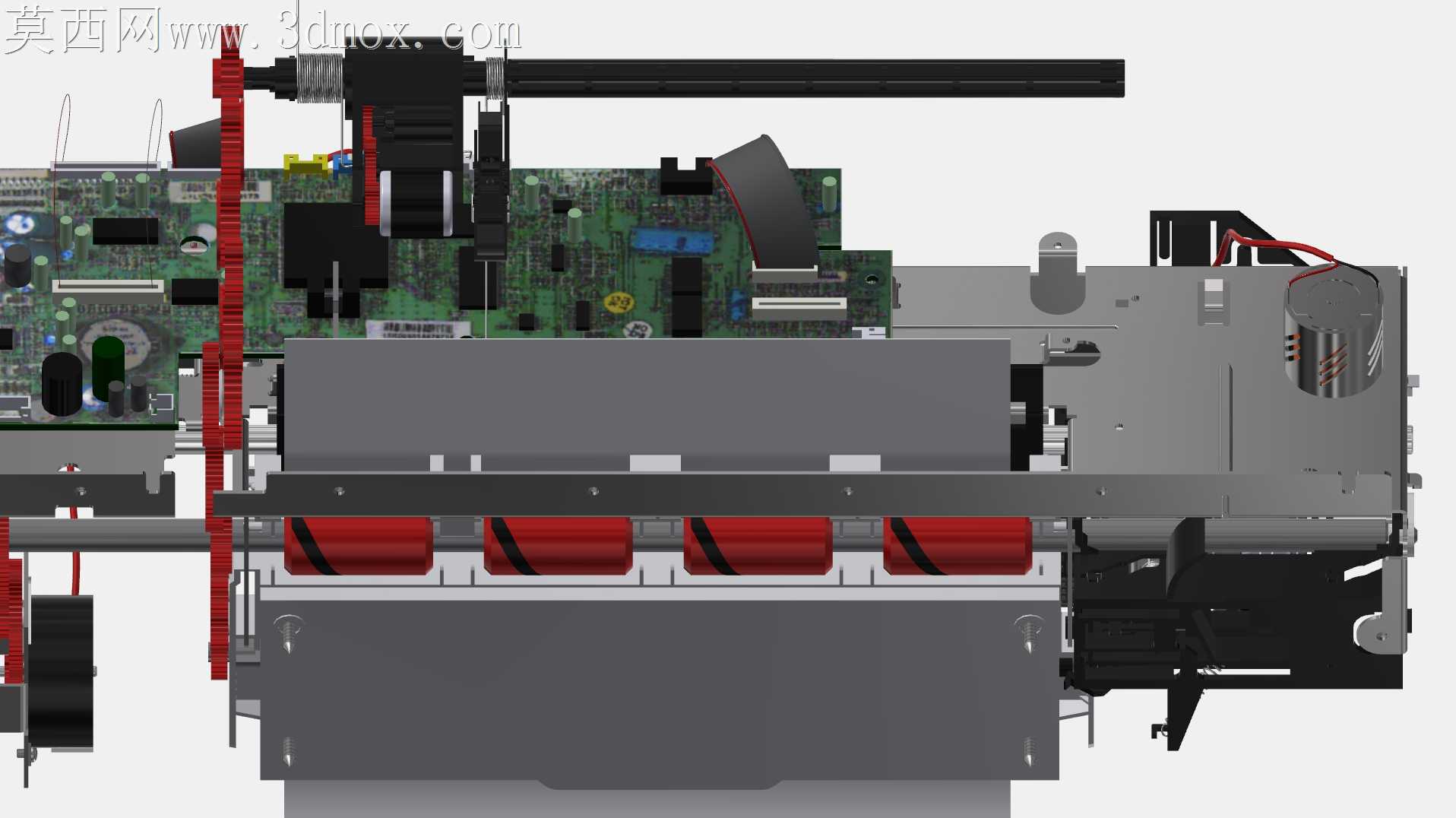

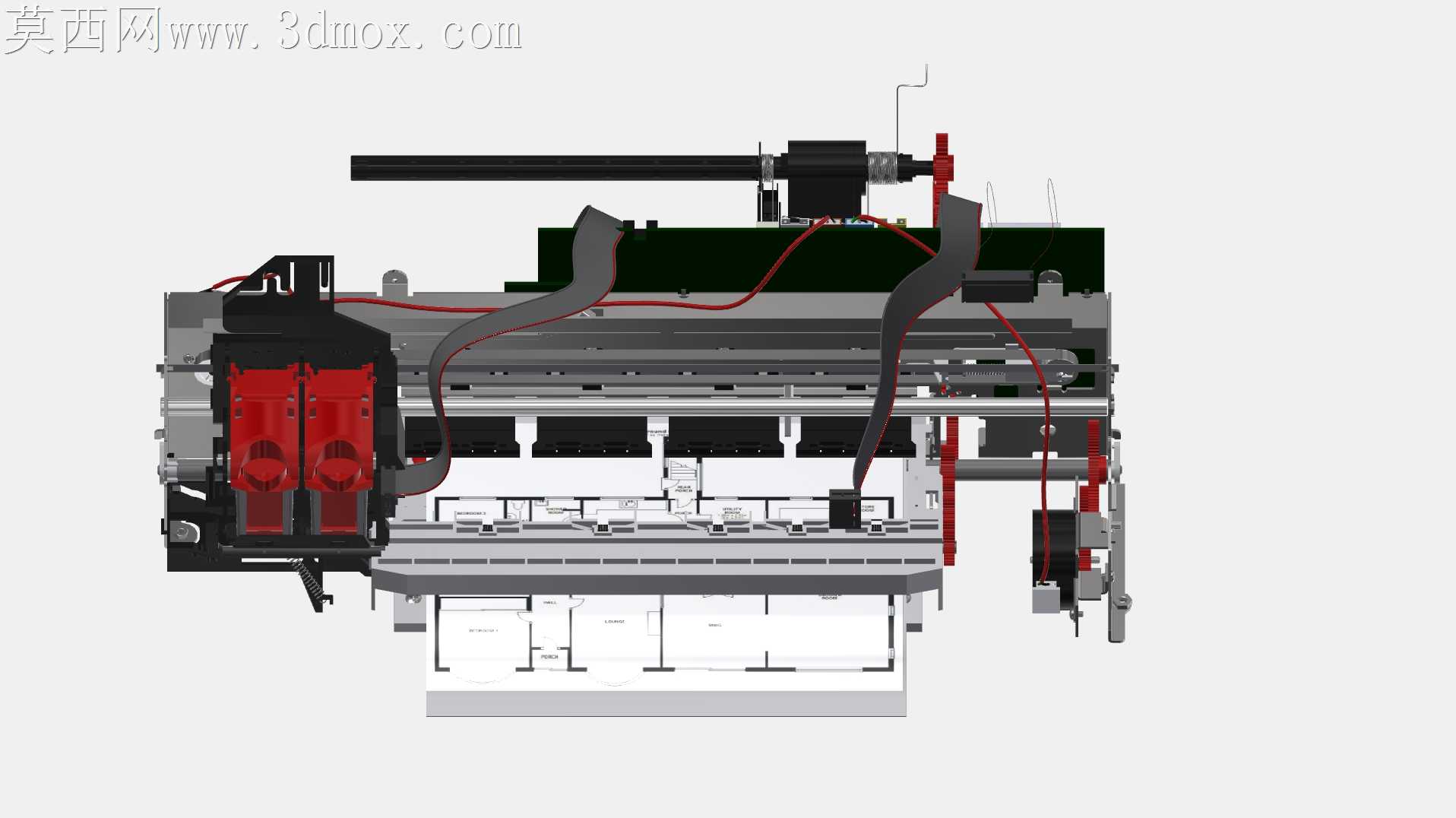

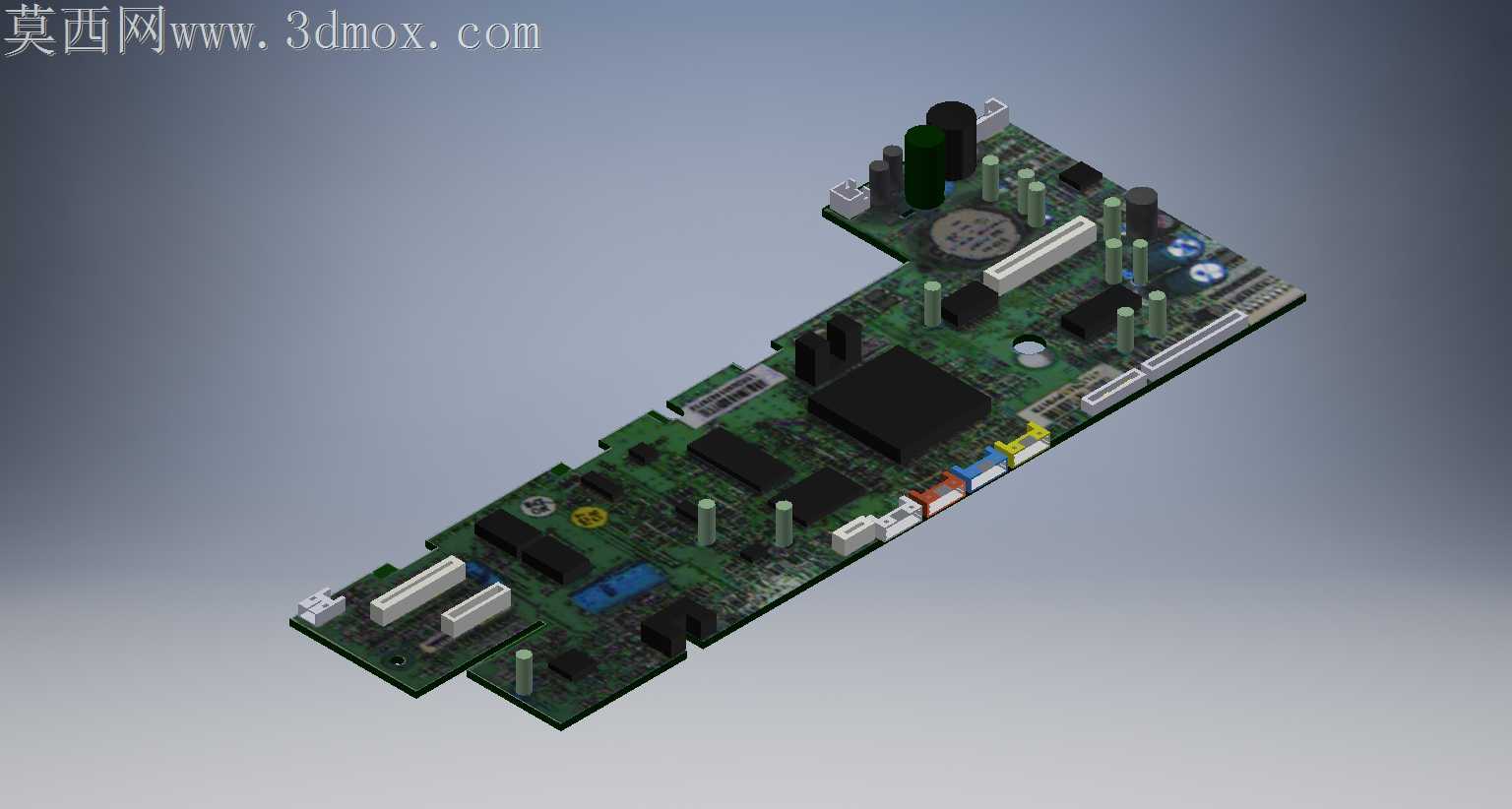

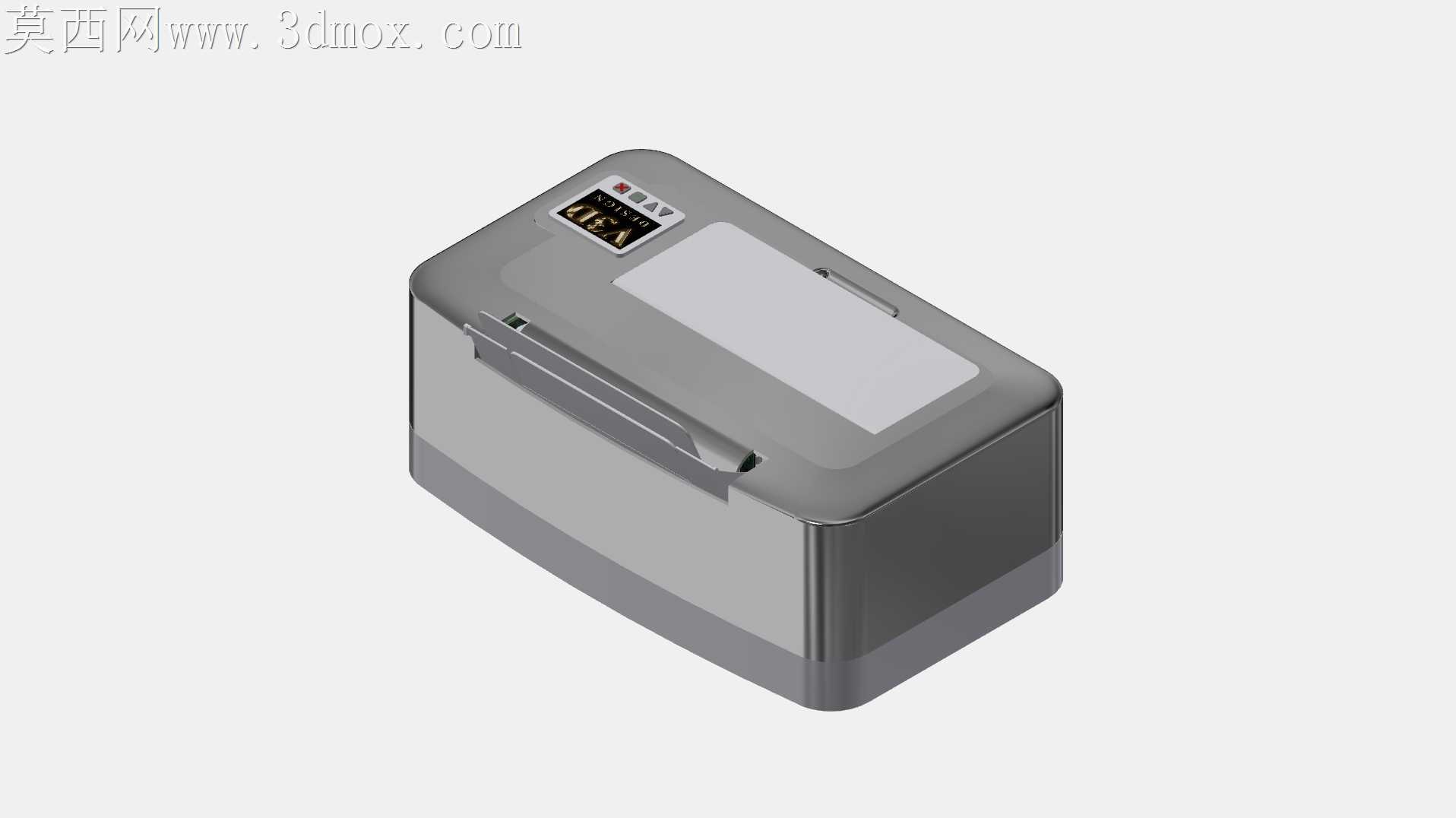

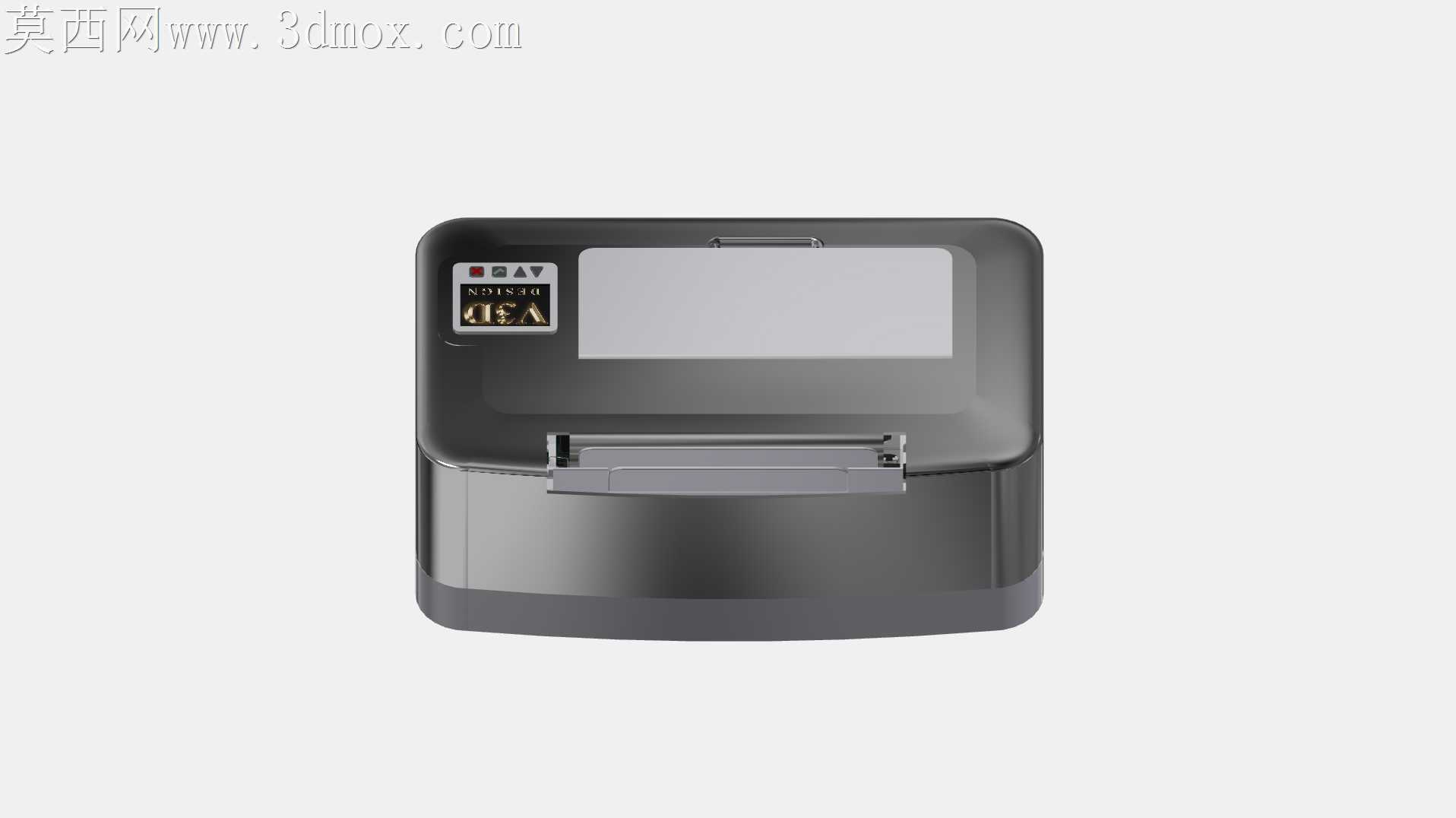

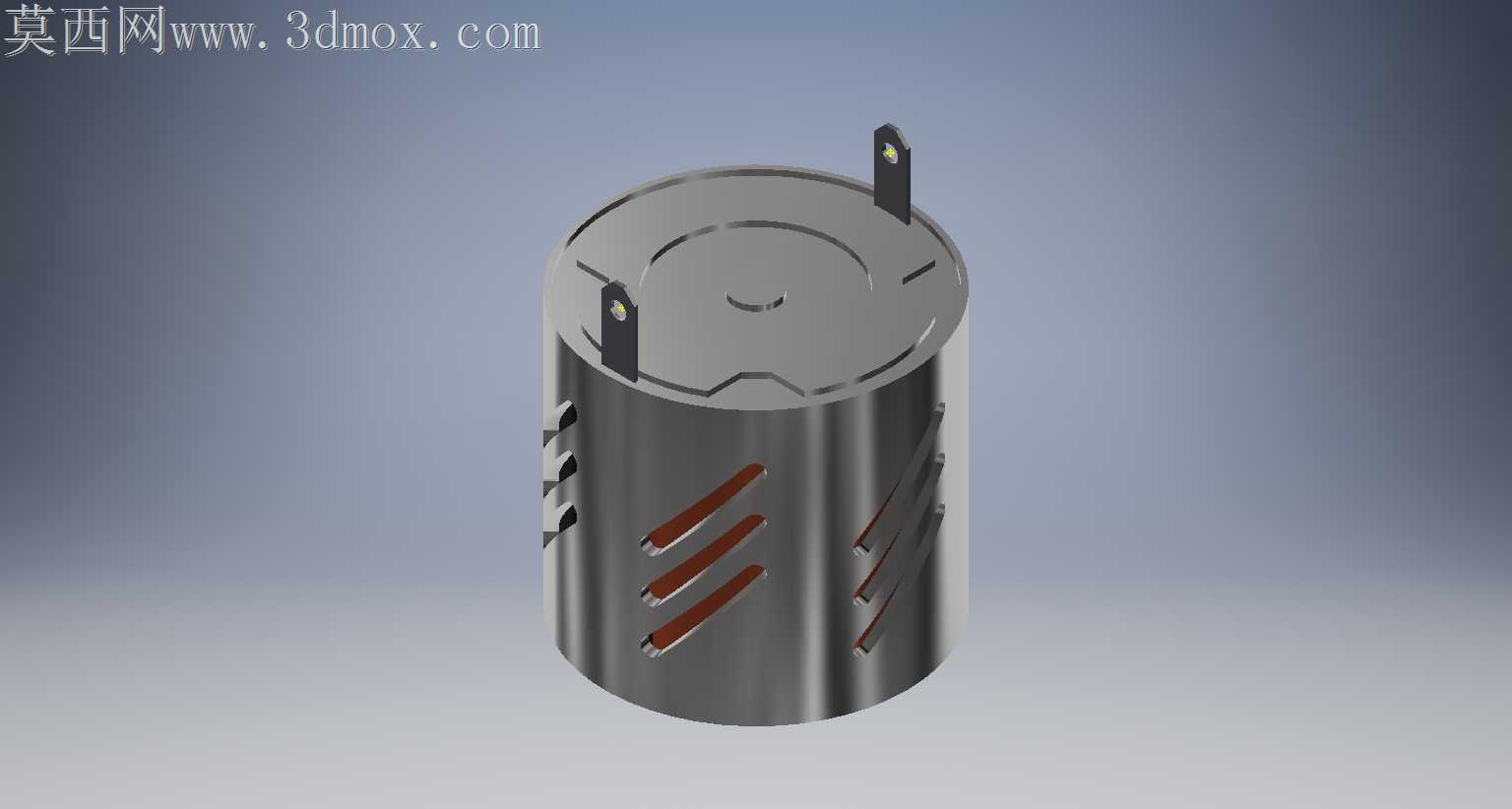

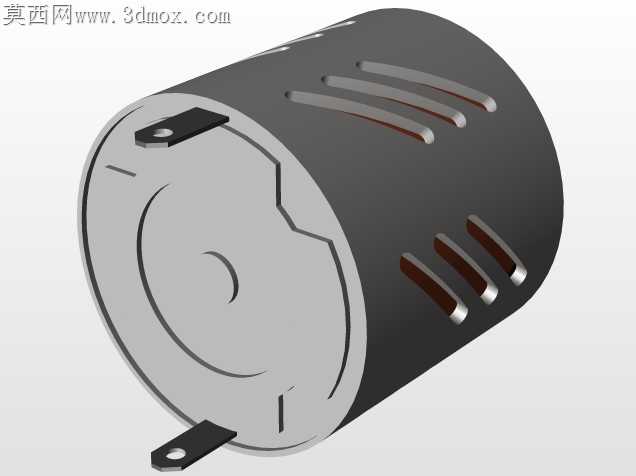

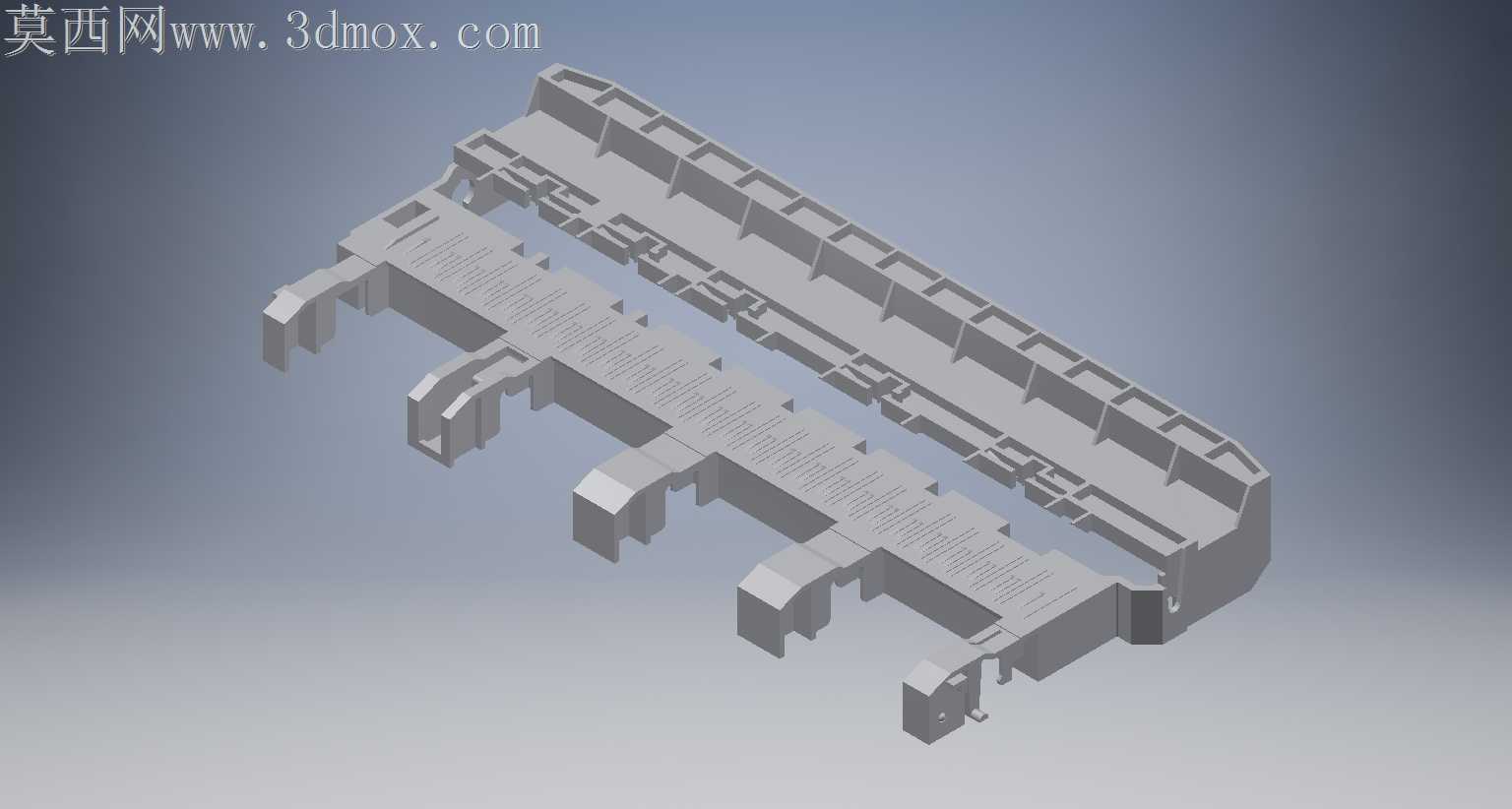

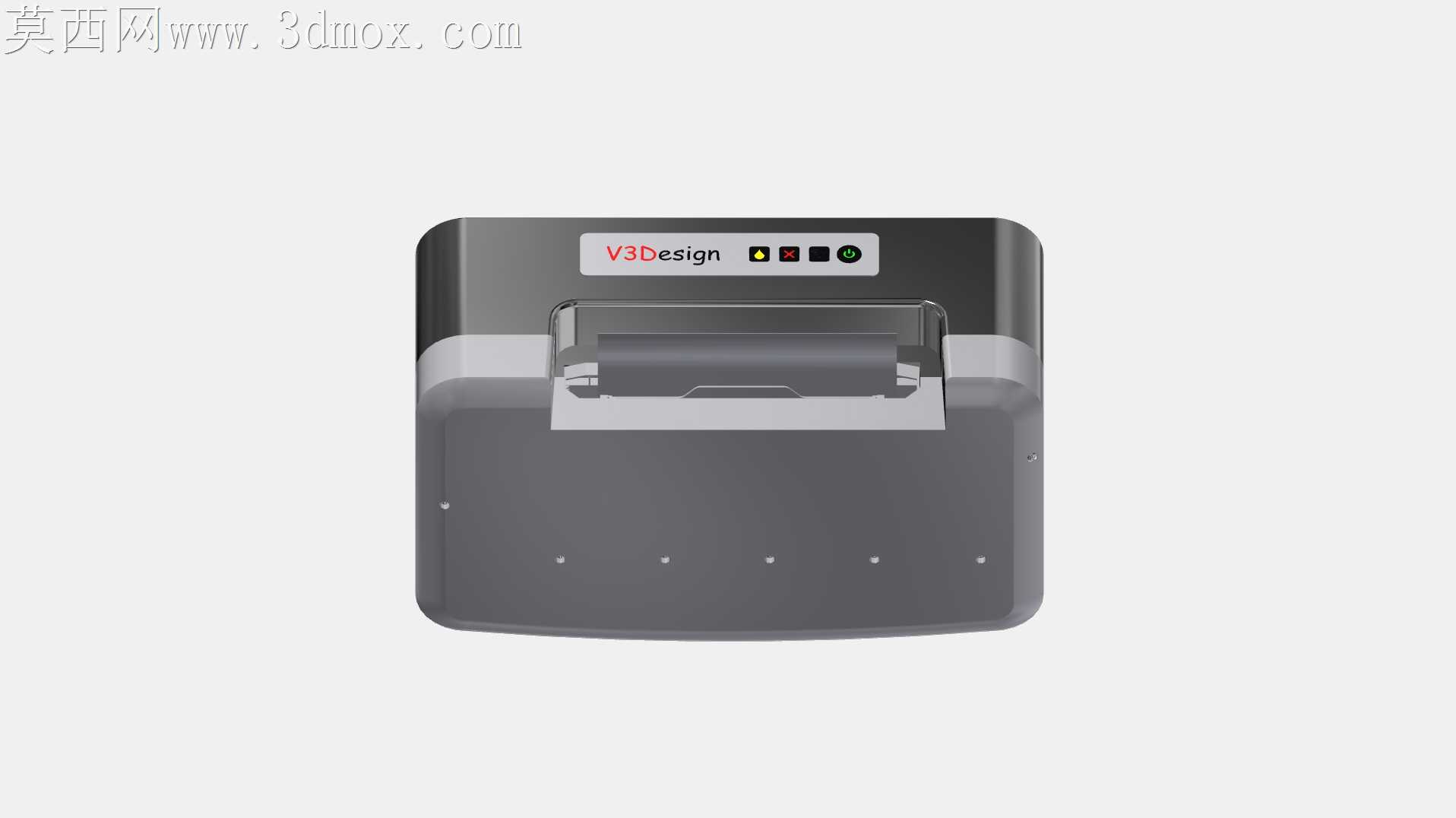

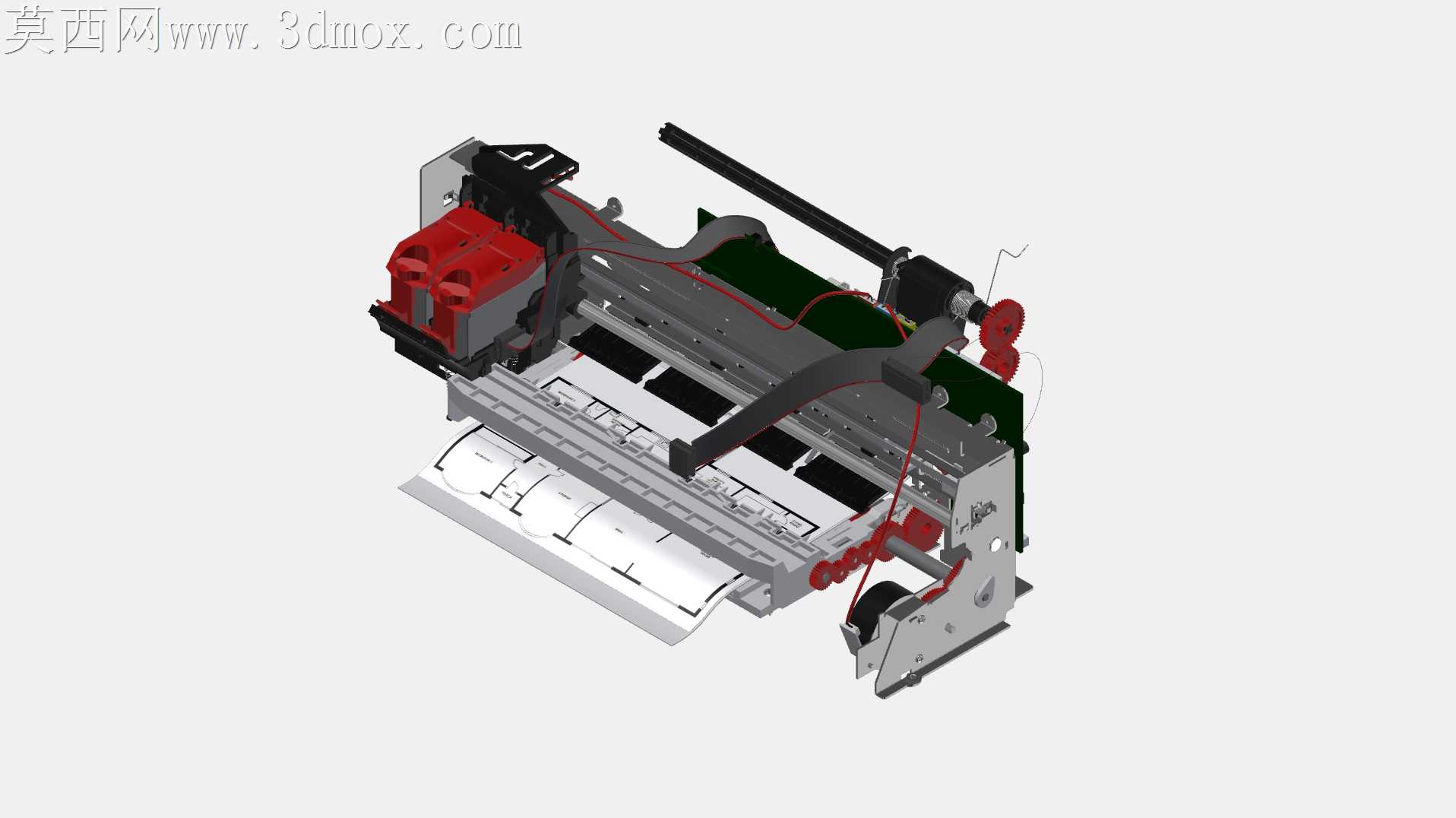

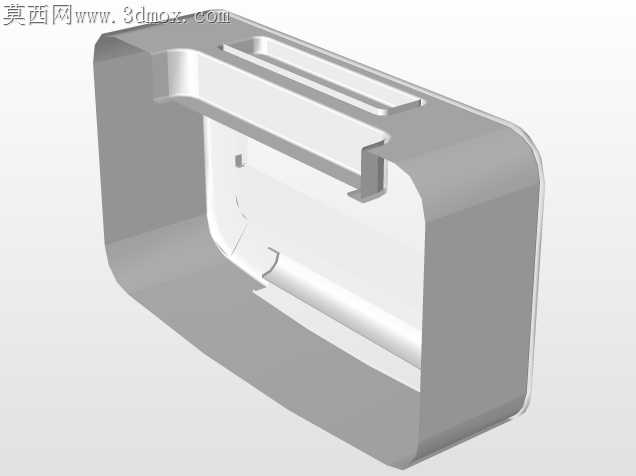

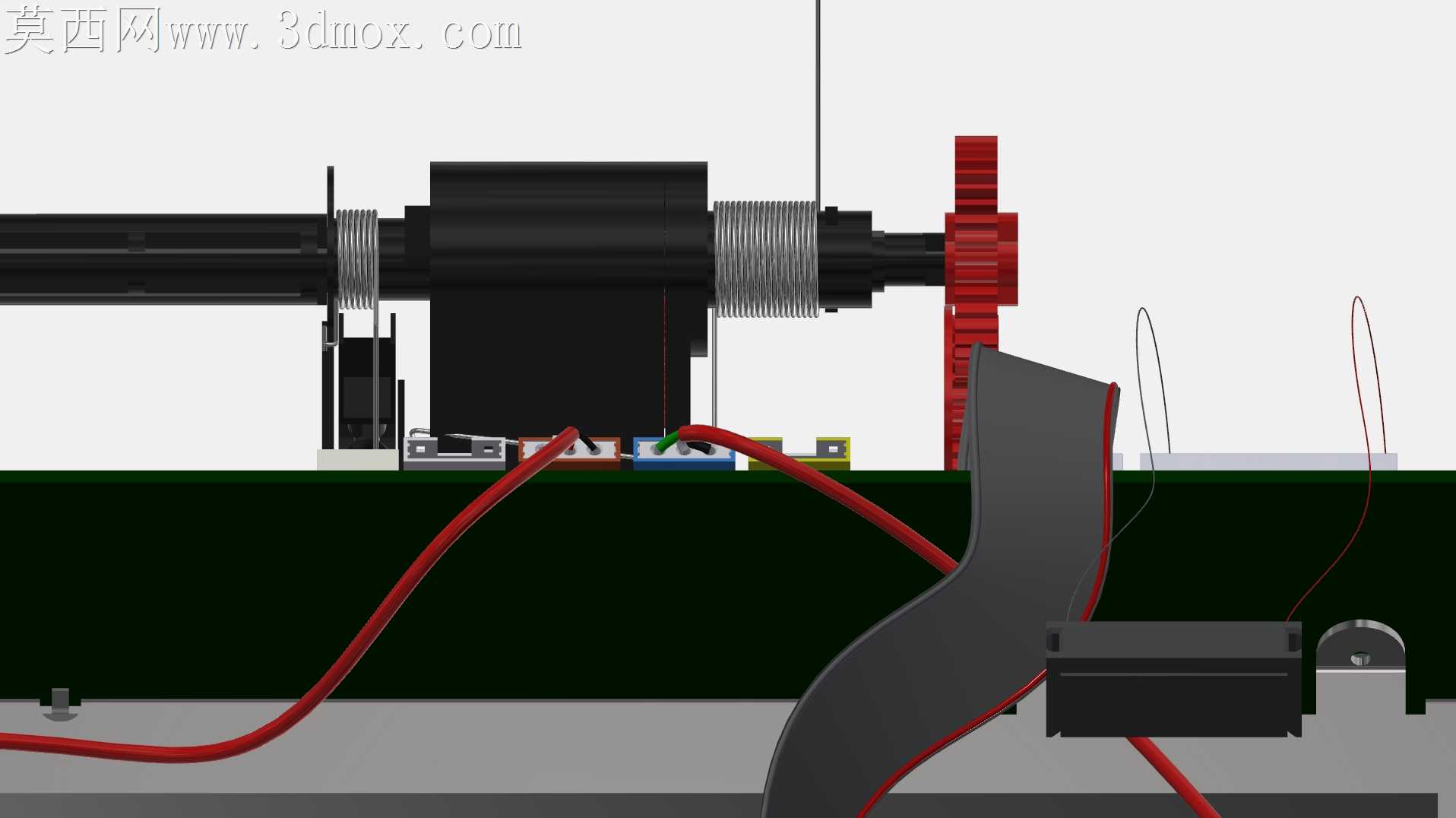

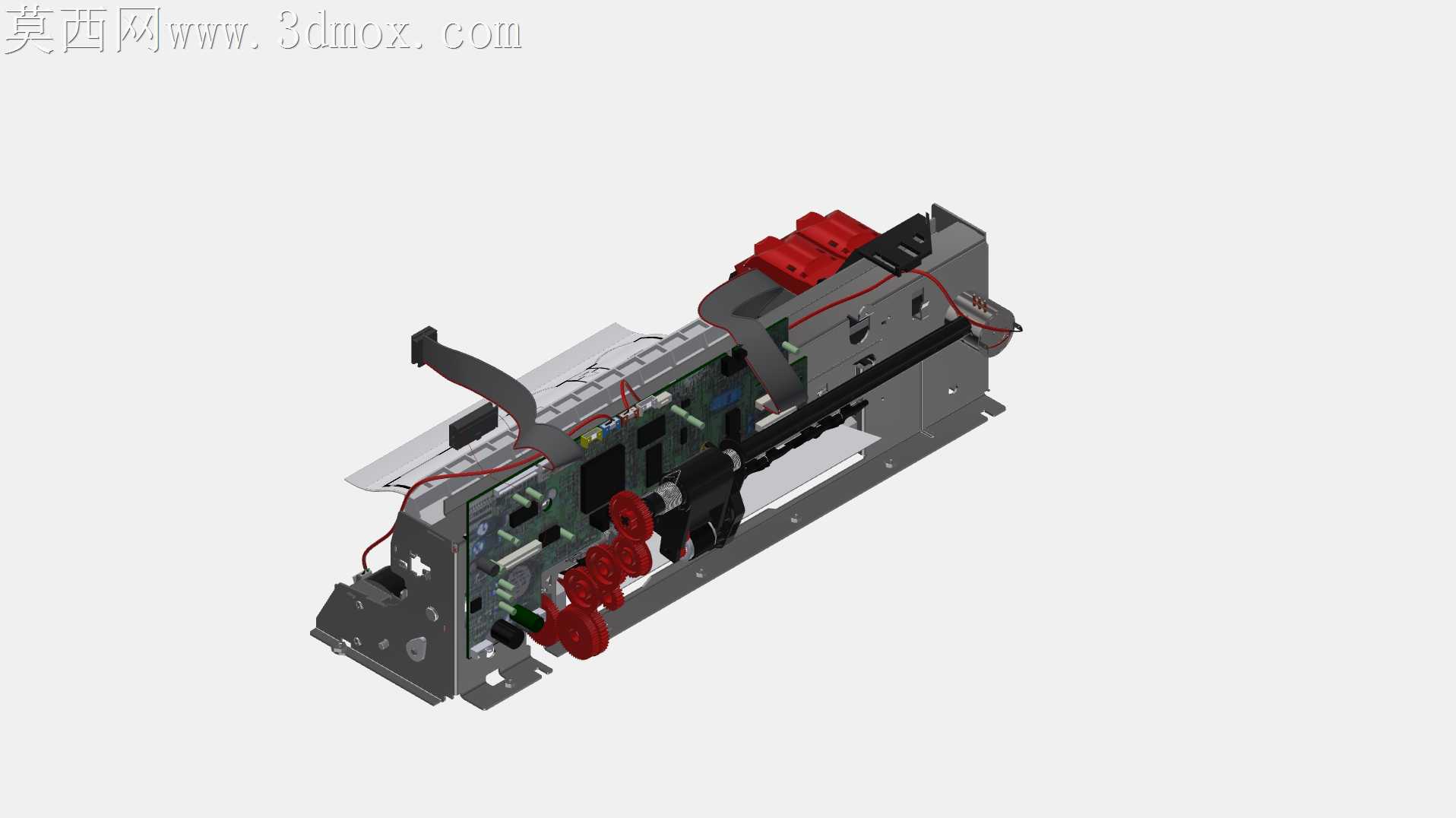

桌面级喷墨打印机外观结构数模

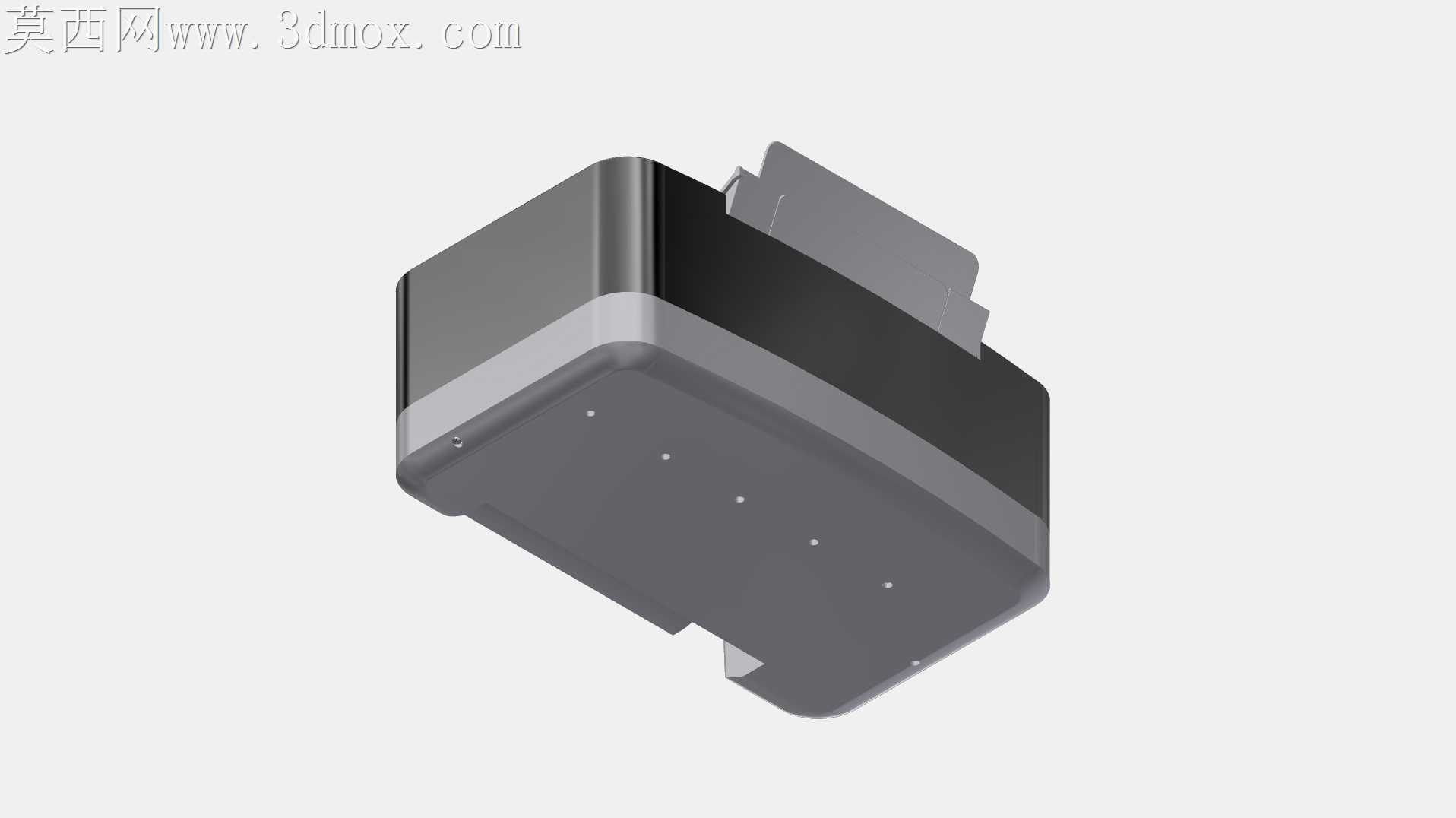

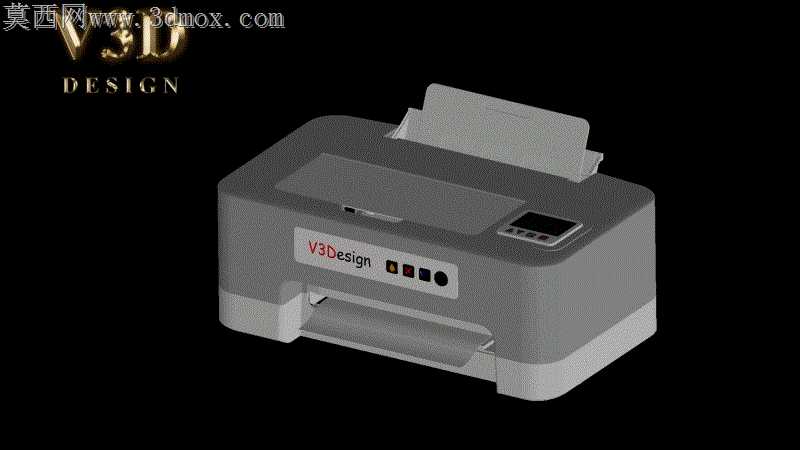

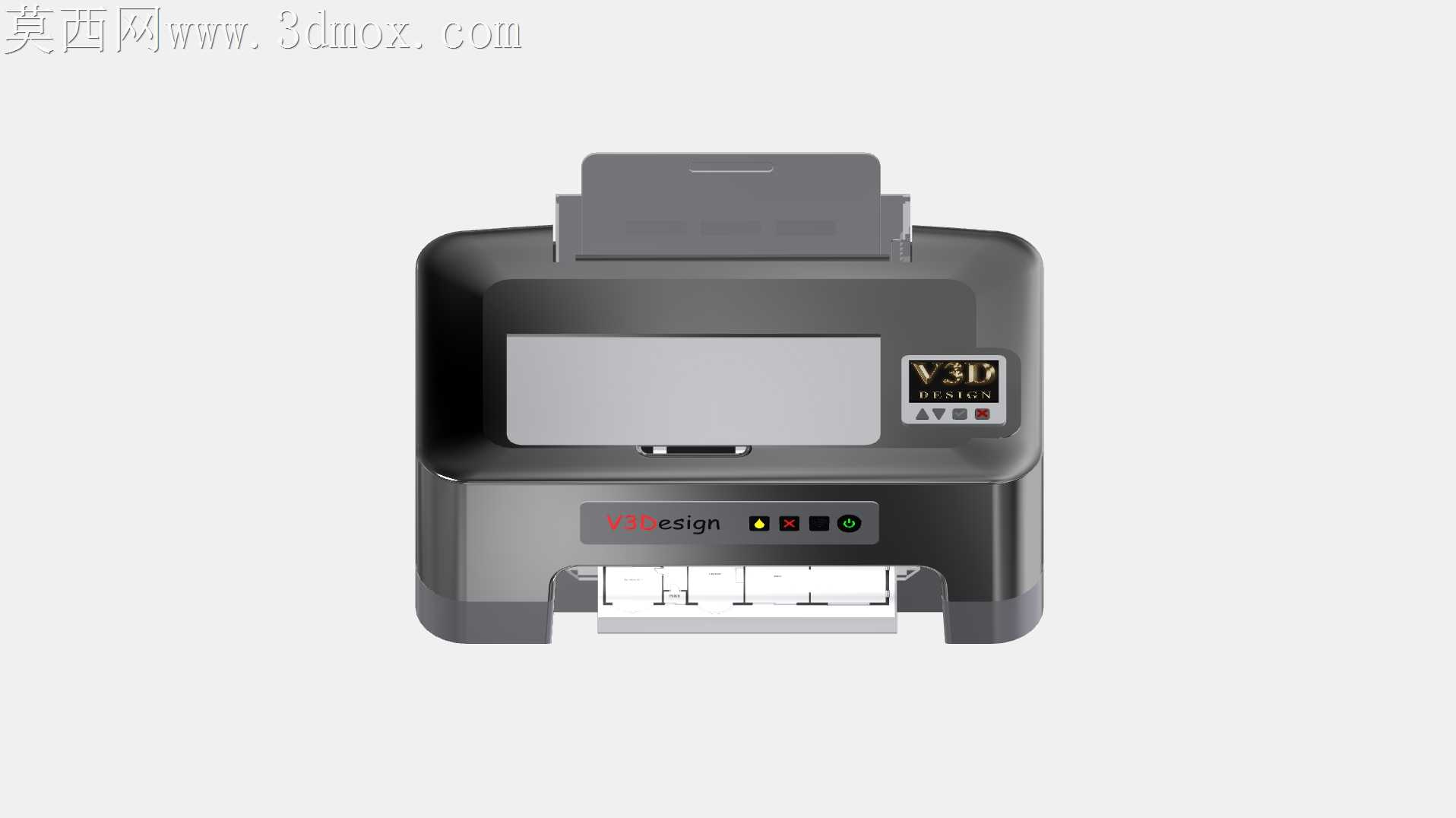

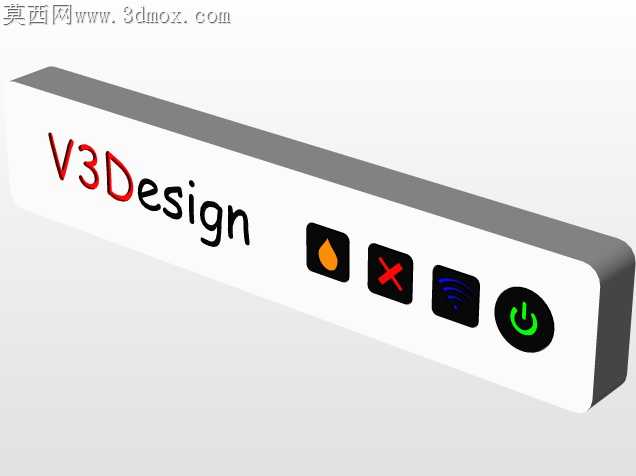

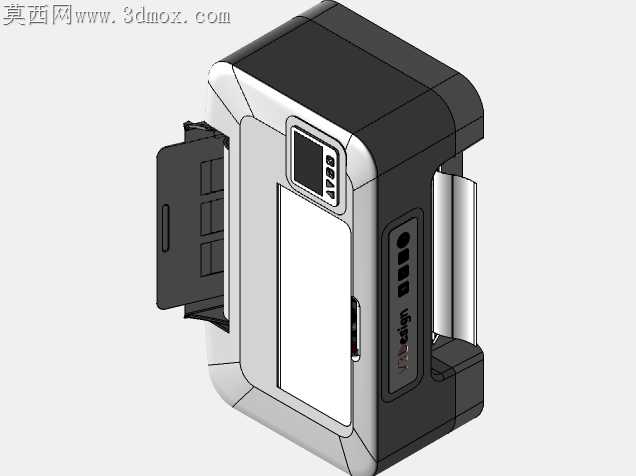

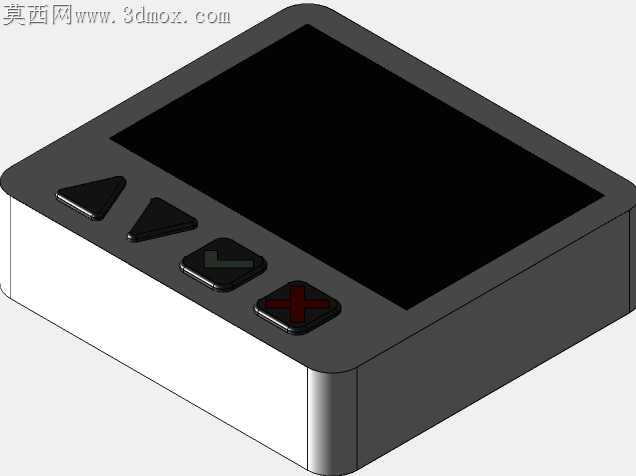

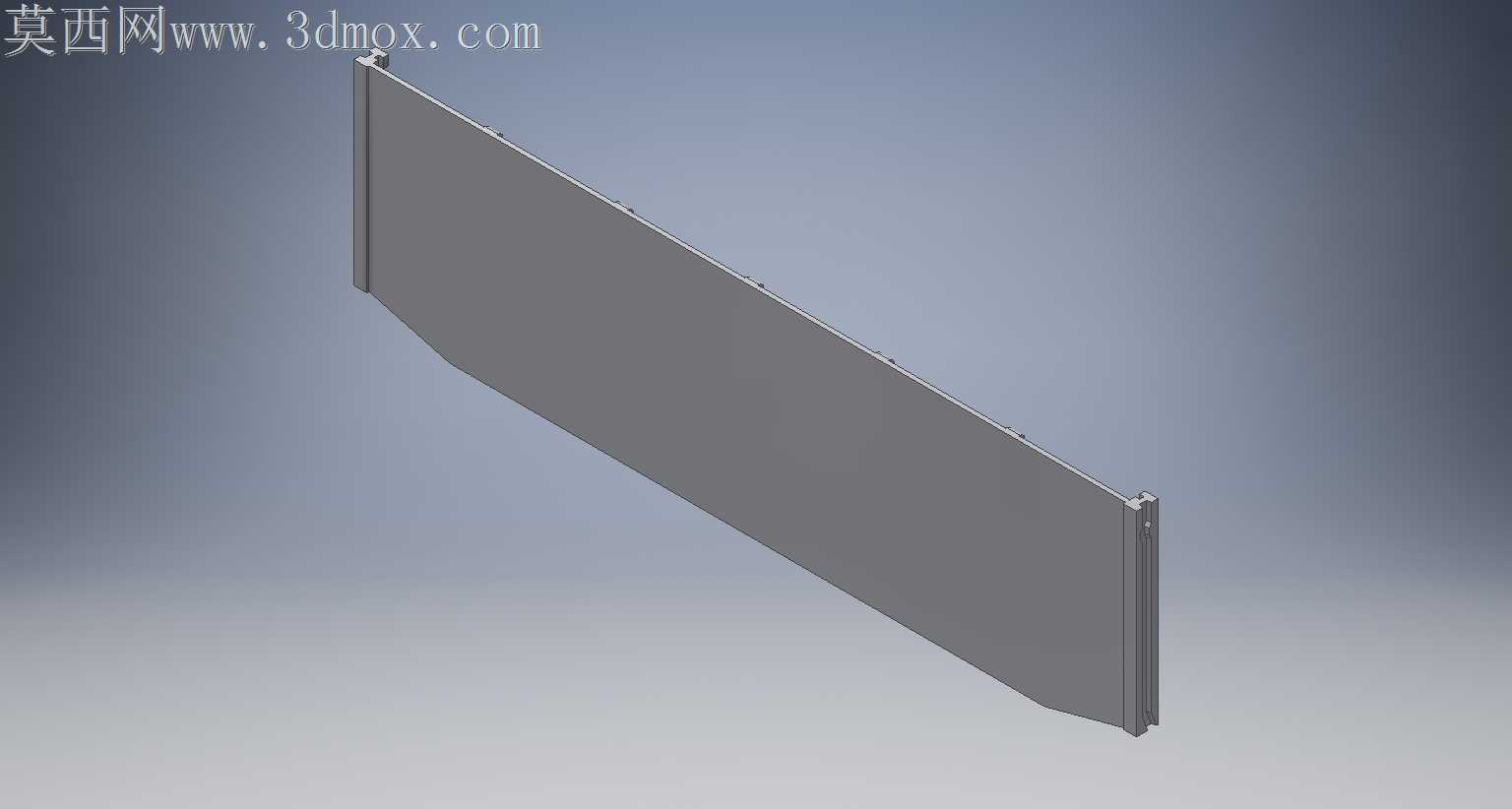

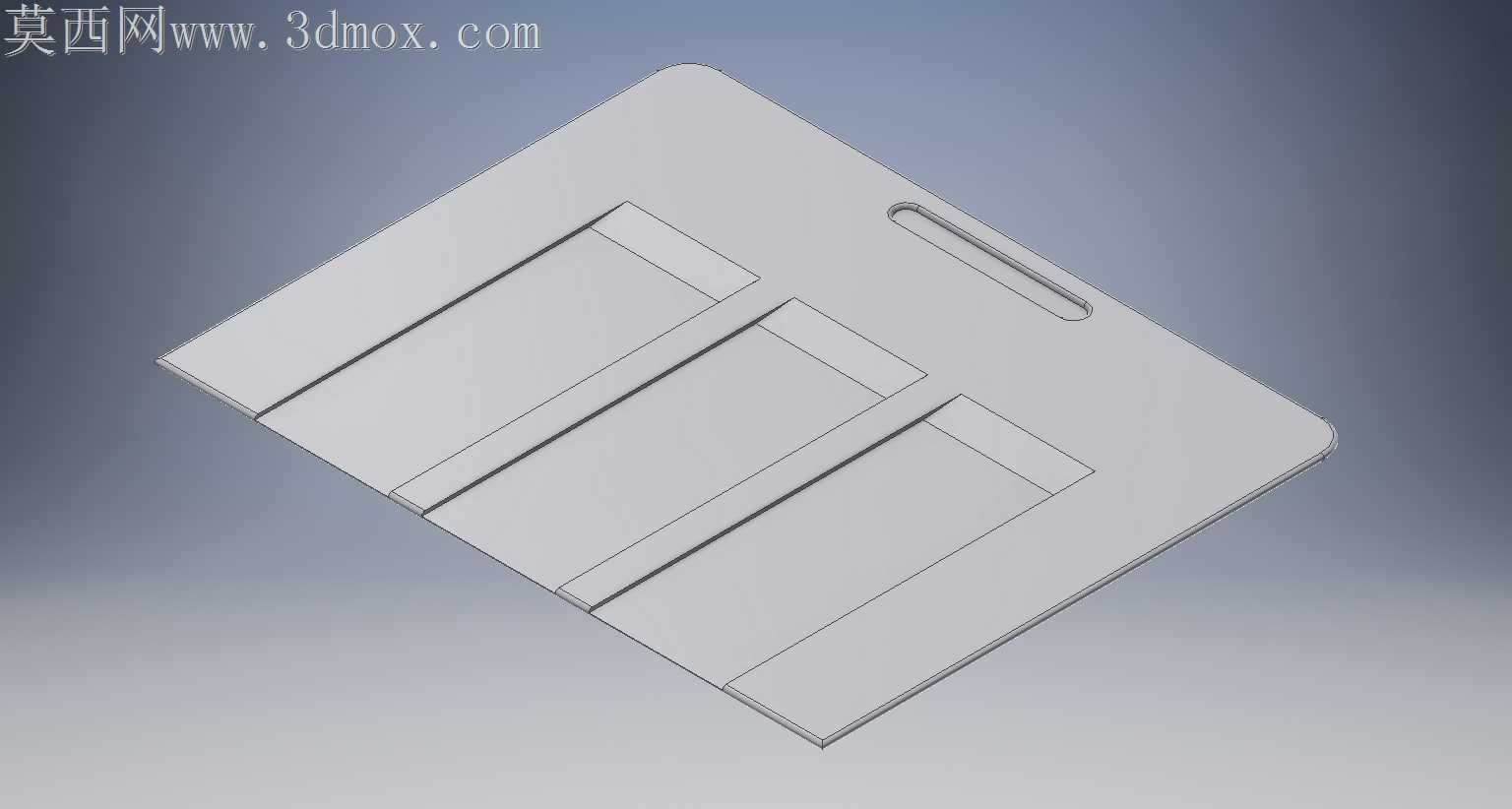

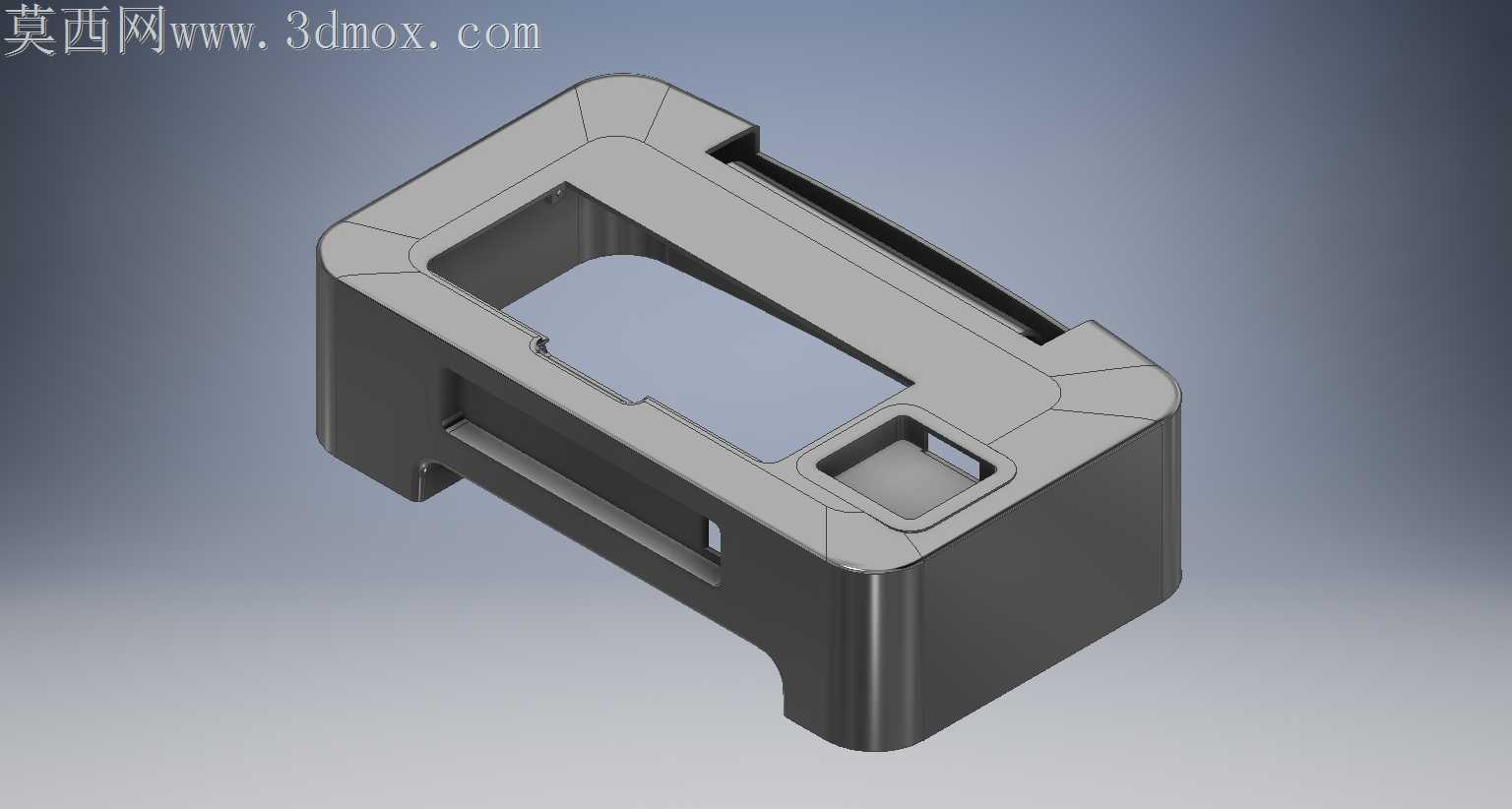

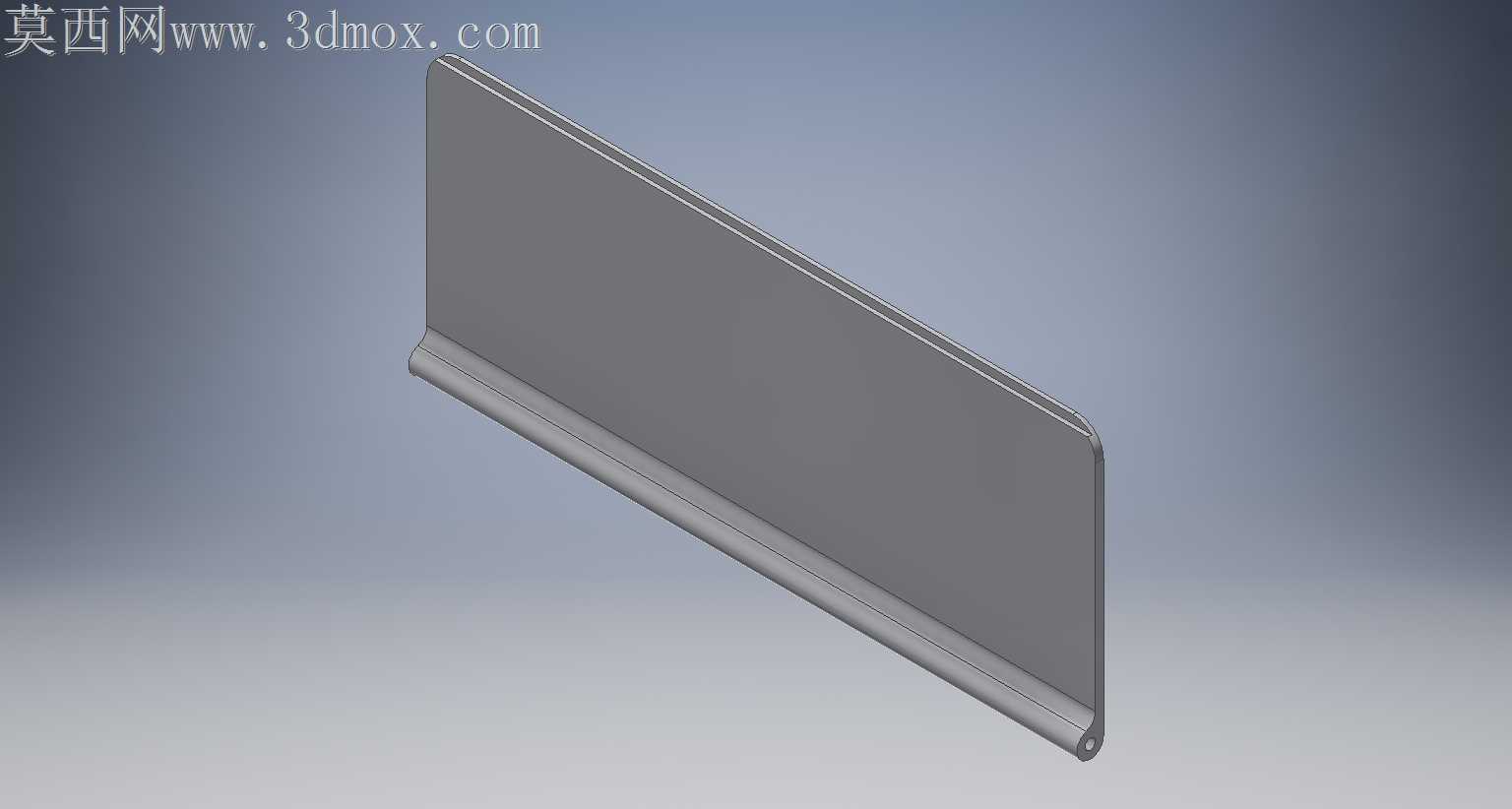

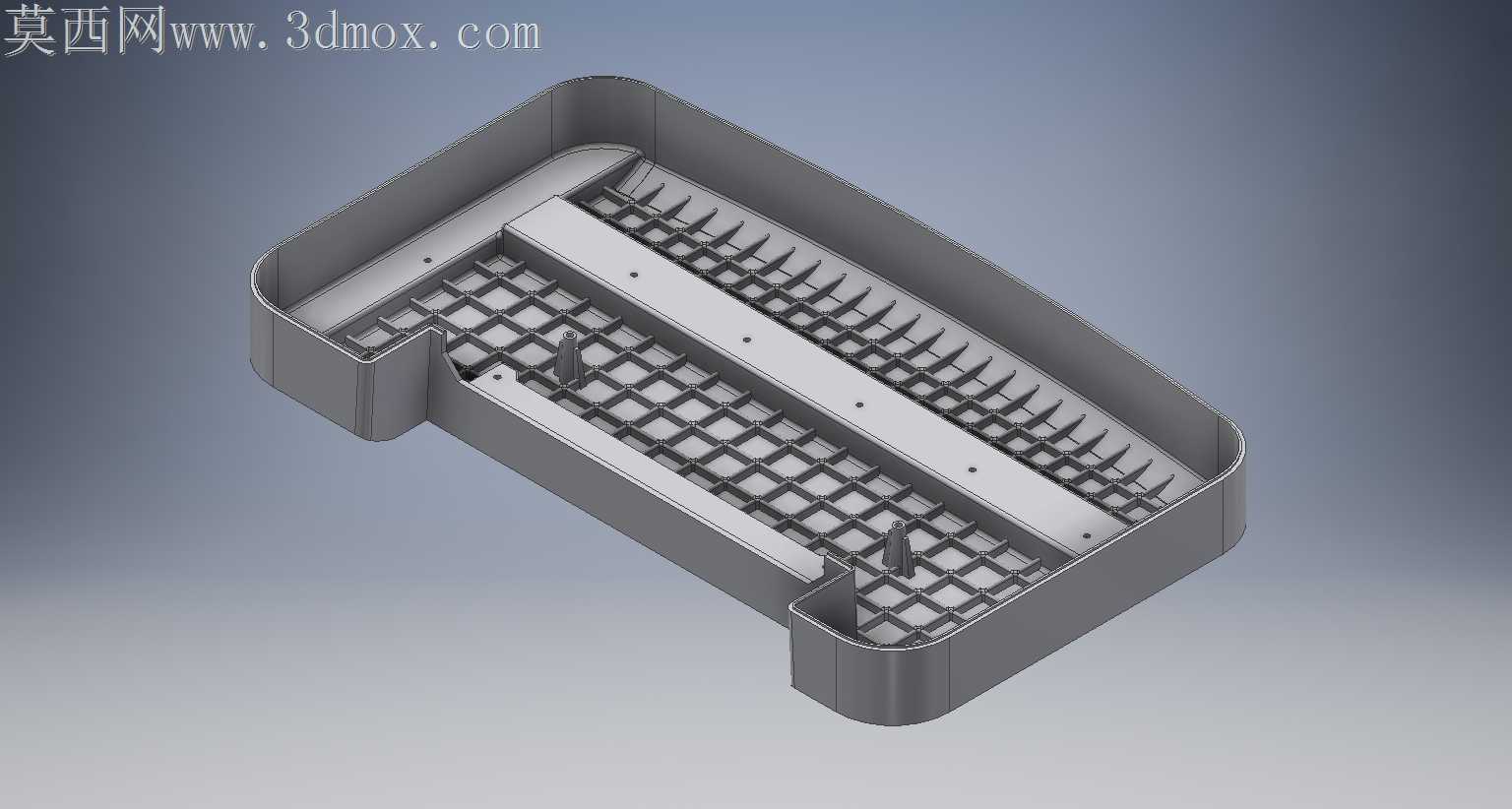

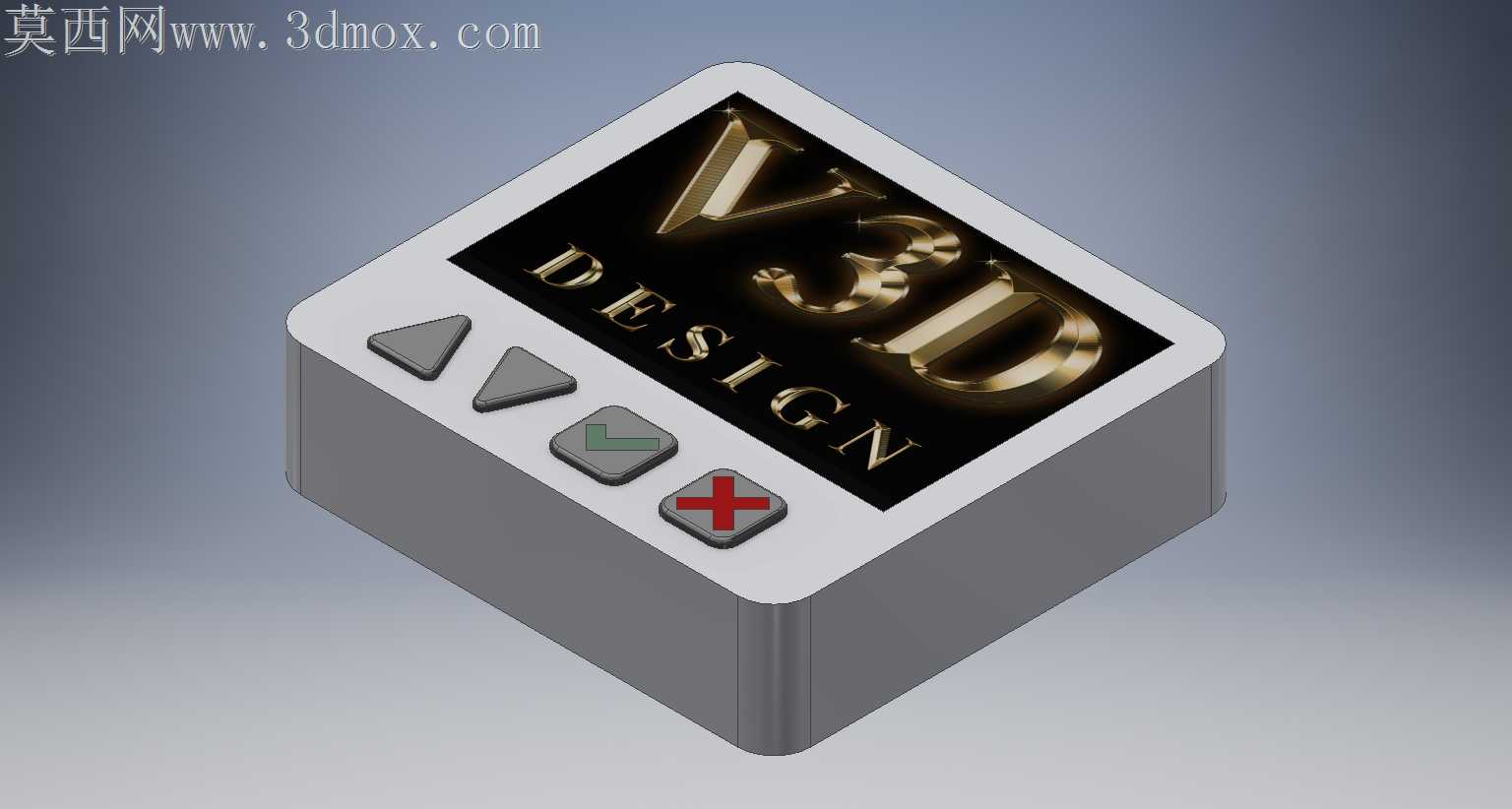

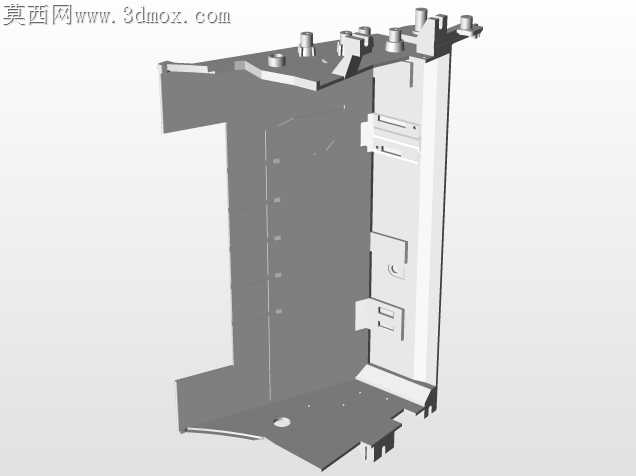

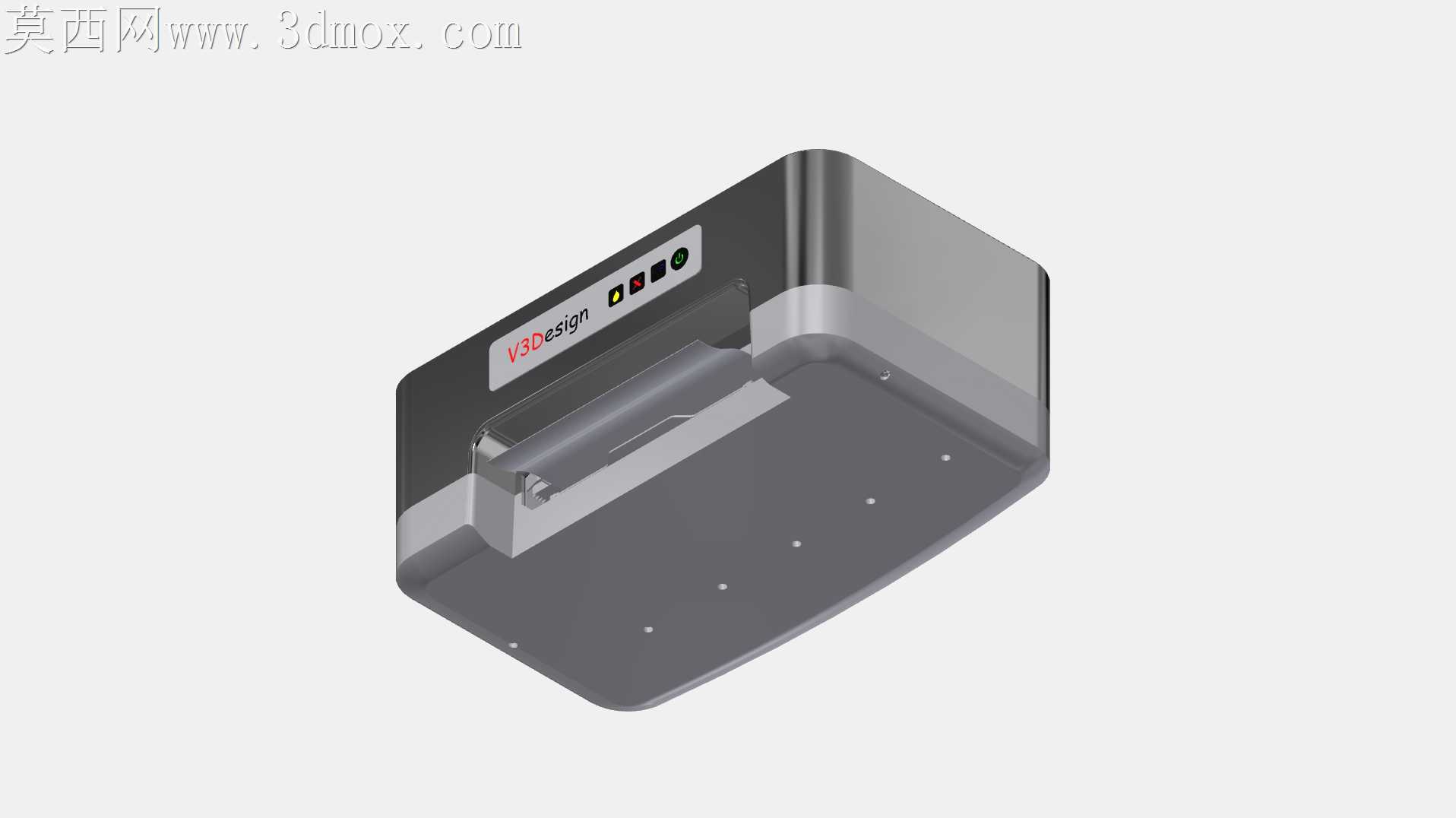

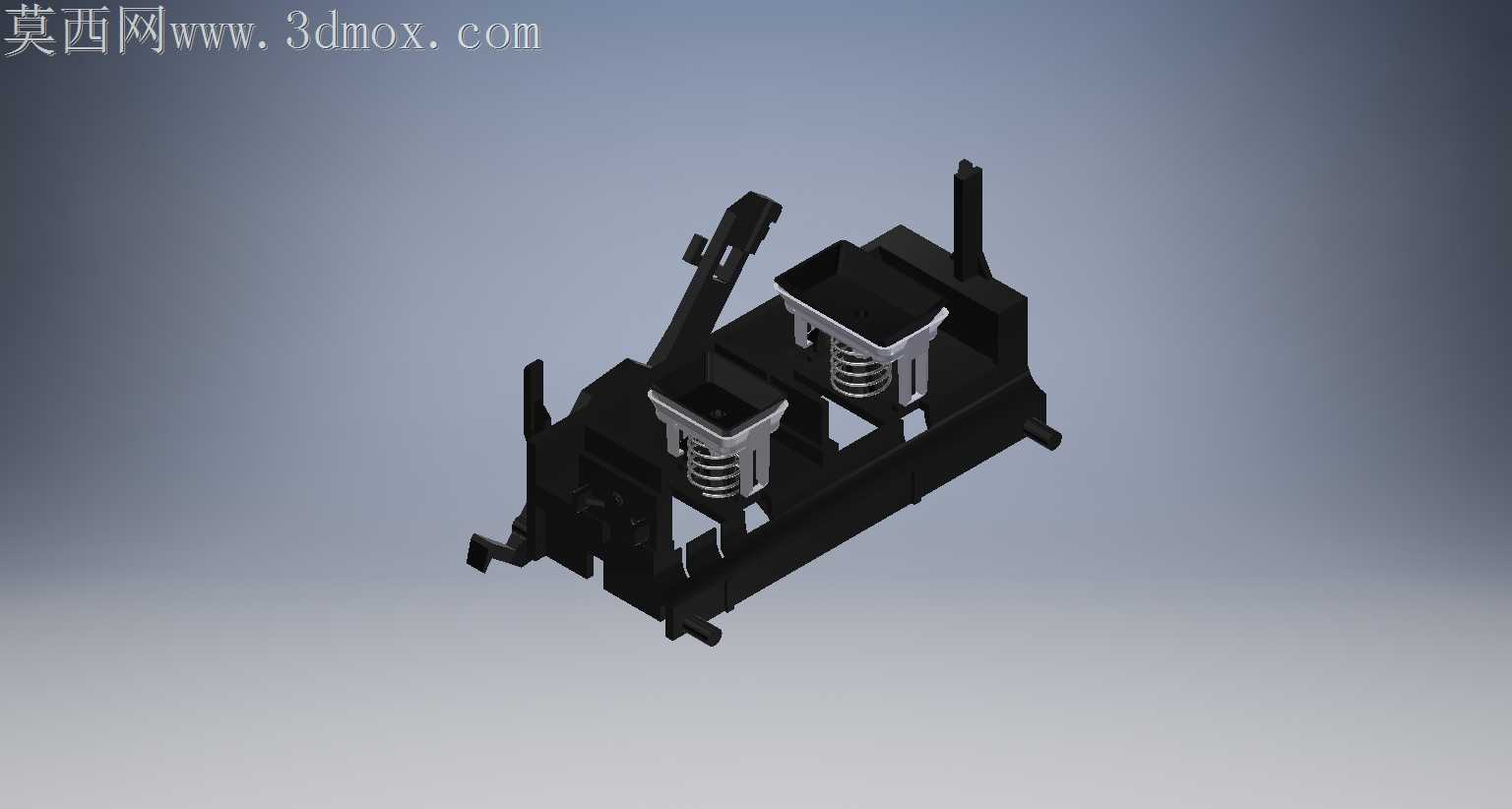

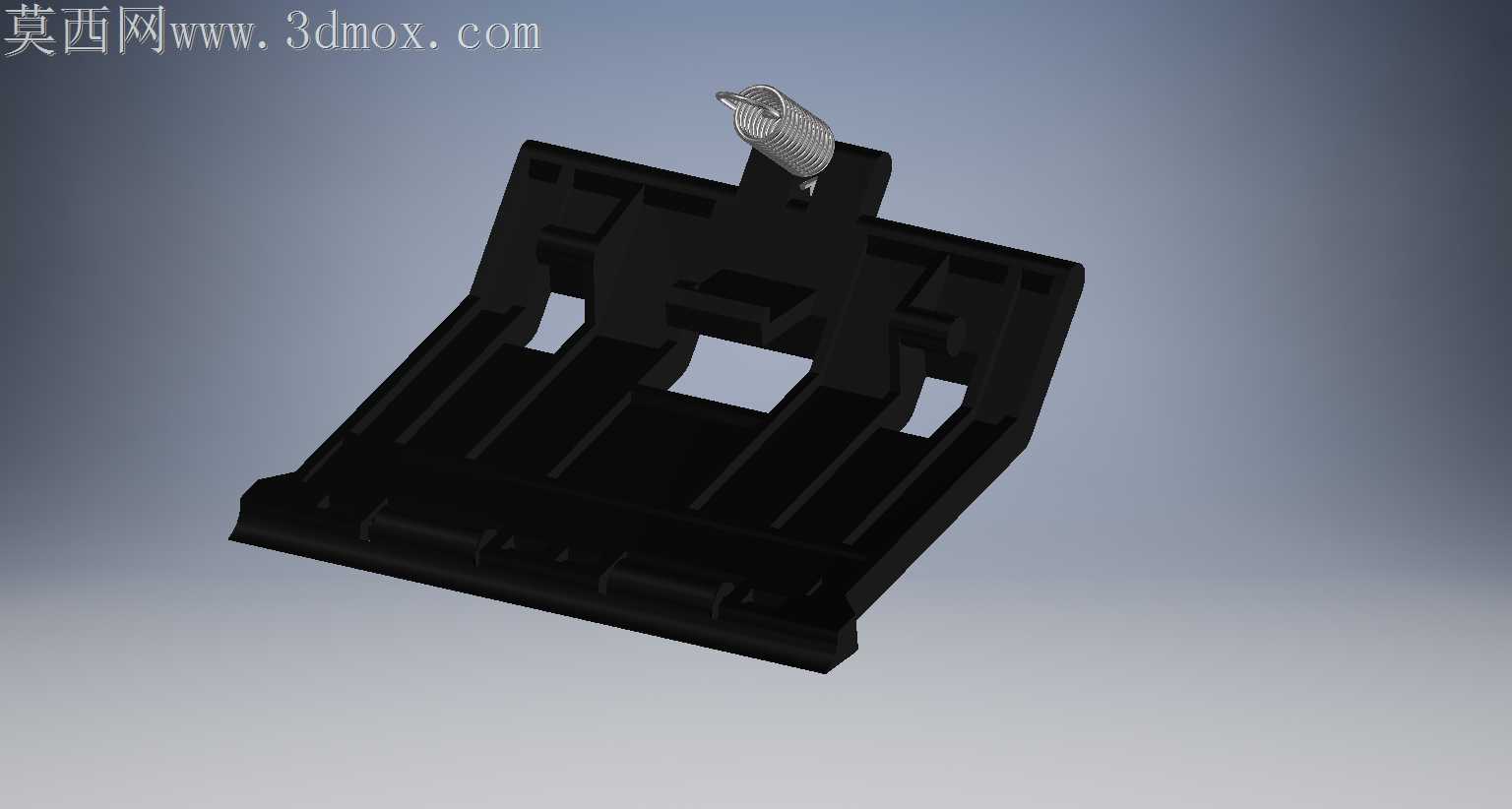

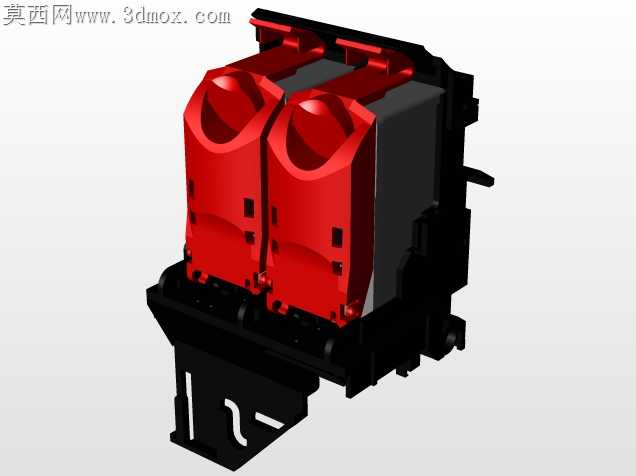

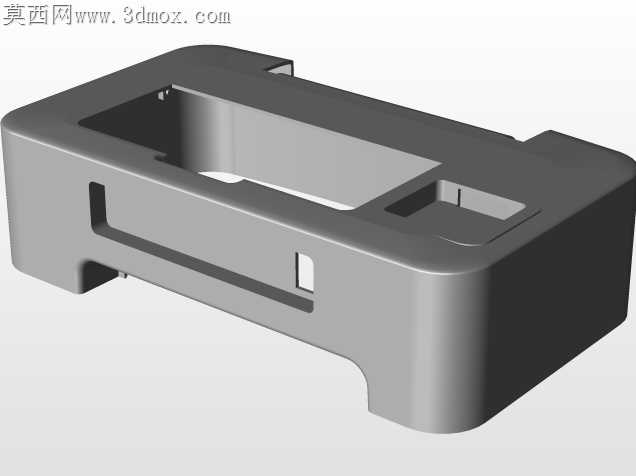

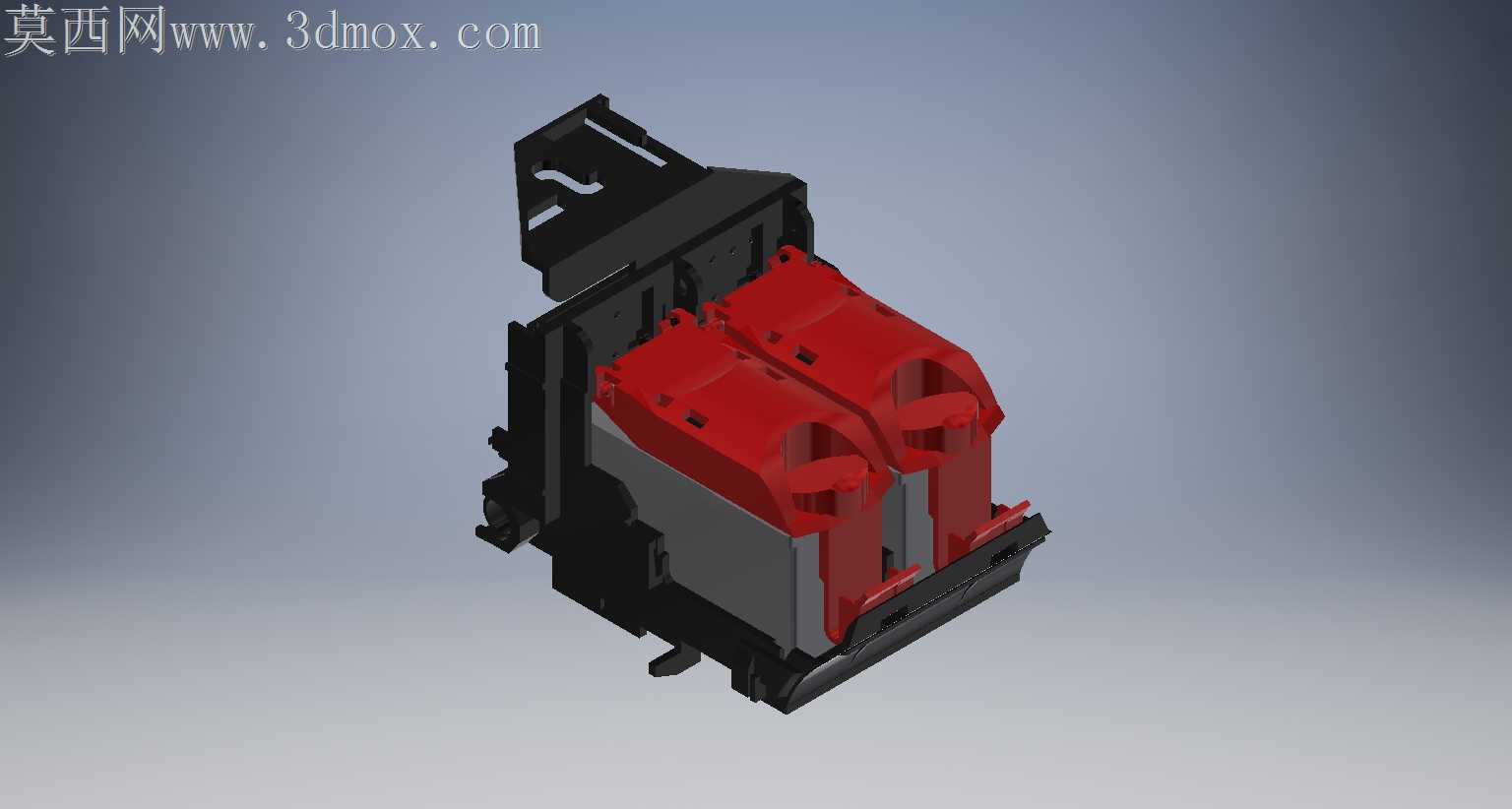

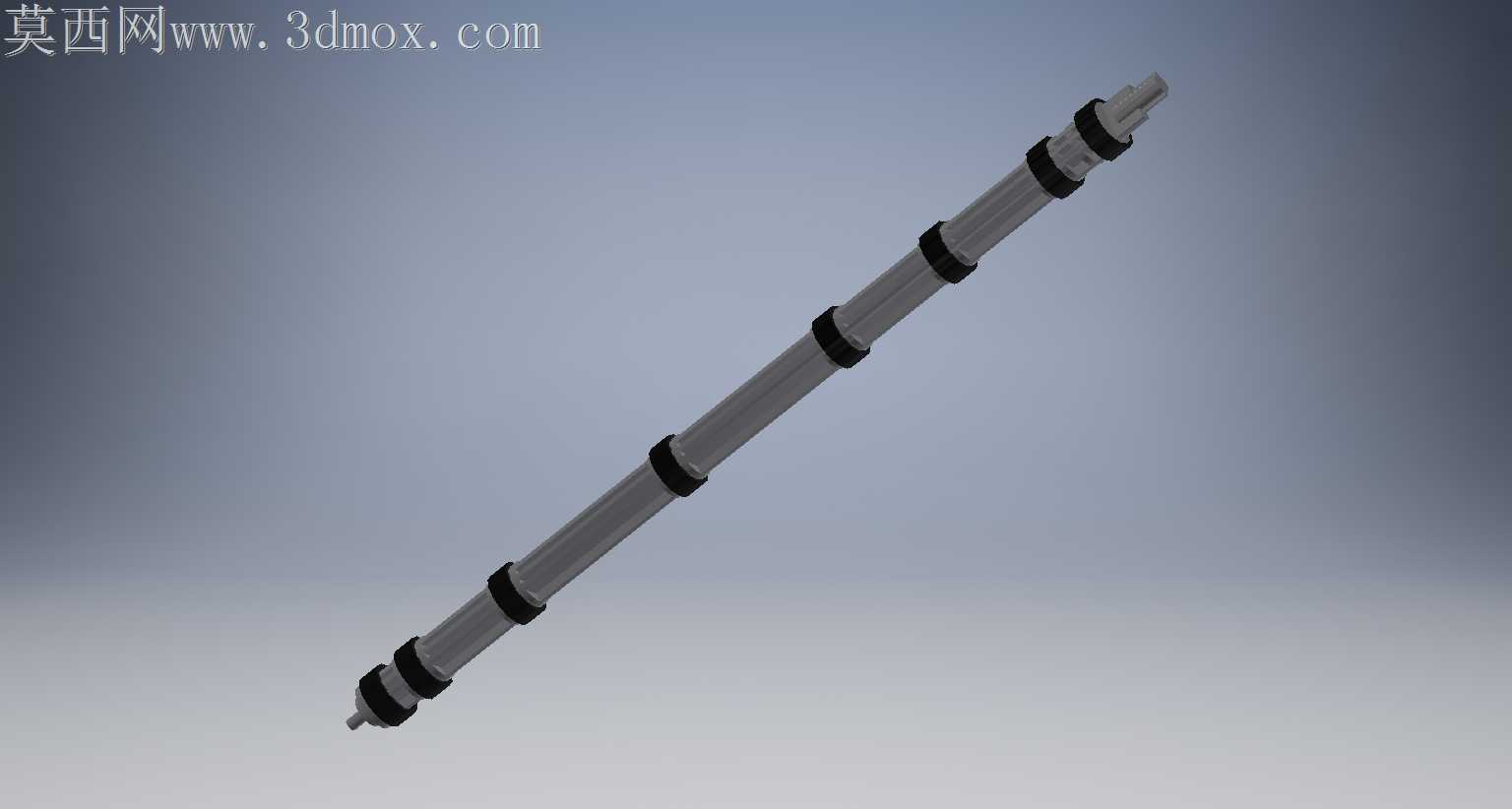

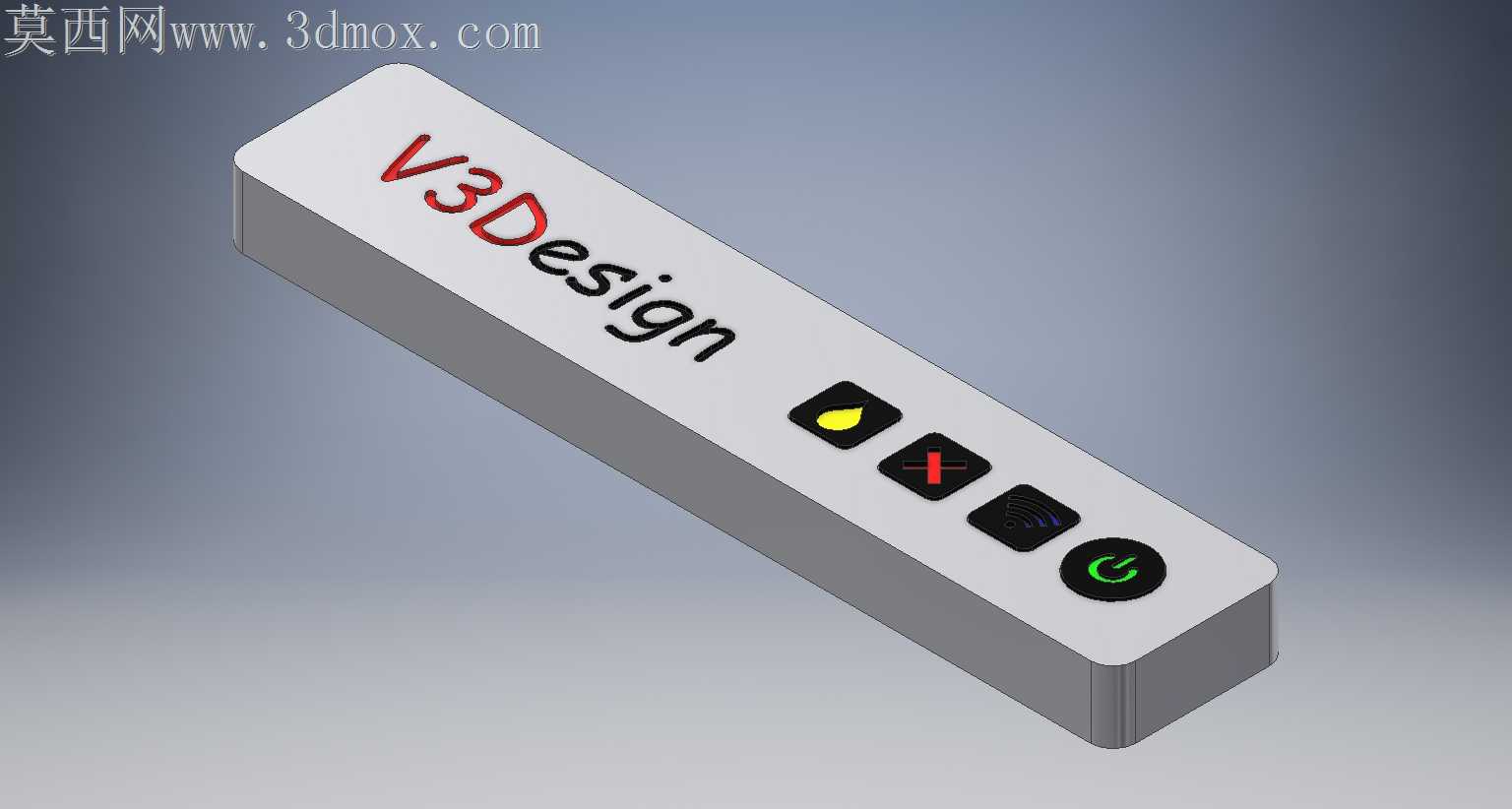

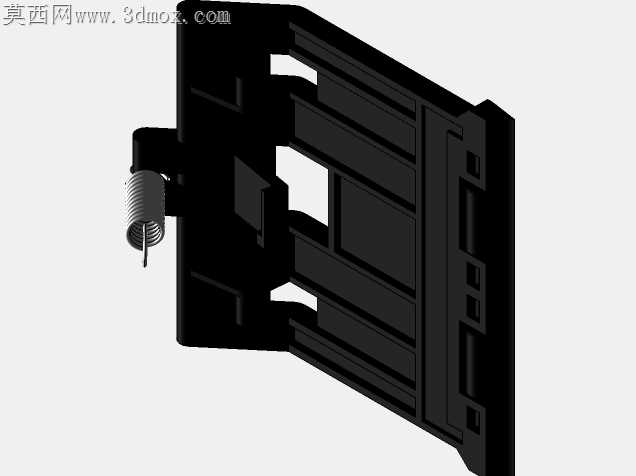

当初拆修旧喷墨机时被出纸口边缘的注塑毛刺划了手，才想着把整套结构重新捋一遍做数模，没想着做花里胡哨的概念款，全是照着日常办公用的桌面机型抠的细节。进纸托盘的翻折角度调了七次，之前按网上找的参考图做15度仰角，实际模拟放A4纸时总出现纸边翘曲卡滞，后来翻了车间里报废的三台同类型机器，量了实际转轴阻尼对应的开合角度，定在22度才解决单张进纸偏斜的问题。做操控面板区域的时候特意留了按键的下沉间隙，之前第一次转档到渲染软件时，按键和面板面做了齐平处理，渲染出来总像廉价的一体印刷件，后来给每个功能键加了0.8mm的下沉量，边缘做了0.2mm的C角倒角，连显示屏的遮光边框都做了1.2mm的凸起，避免日常使用时灯光直射产生反光看不清参数。机身侧盖的卡扣位置改了三版，最初把卡扣设在距离边缘5mm的位置，模拟装配时发现拆卸时卡扣受力太脆容易断，后来把卡扣位置往内挪了8mm，加了0.5mm的让位形变槽，就算反复拆装侧盖换墨盒也不会出现卡扣断裂的问题。出纸口的托纸板做了分段式的阻尼结构，不是硬卡的固定档位，拉出时每段有清晰的阻尼感，承托不同厚度的打印纸时不会因为纸的重量自动滑回去。做跨软件转档的时候踩了不少坑，最初把机身的圆角曲面直接导成通用格式，导入渲染软件时出现了曲面破面，尤其是机身和前盖衔接的R3圆角位置，碎面多到没法直接贴材质，后来重新把圆角面做了拆分，把大曲面和小倒角面分开导出，才解决了转档破面的问题。墨盒仓的开盖角度特意做了限位，开到65度就卡住，刚好能留出换墨盒的操作空间，不会因为开得太猛撞到旁边摆放的水杯或者文件架，之前自己用旧机器的时候就因为开盖没限位，一掀盖碰倒了半杯咖啡溅进机身里烧了主板，这个细节算是踩过坑之后特意加的优化。底部的防滑脚垫位置也对照实际机型做了偏移，不是对称摆在四个角，靠前的两个脚垫往内挪了12mm，因为打印机工作时出纸辊转动会带来往前的轻微窜动，脚垫挪位之后整机的防滑稳定性提了不少，放在光滑的玻璃办公桌上也不会慢慢往前挪。机身表面的分模线都做了0.1mm的浅凹槽处理，不是光滑的一体曲面，还原量产注塑件的真实分模痕迹，渲染的时候给分模线位置加了极淡的色差，做出来的效果和真实放在办公桌上的机器几乎没差。
