可折叠车载雨伞夹持固定支架结构

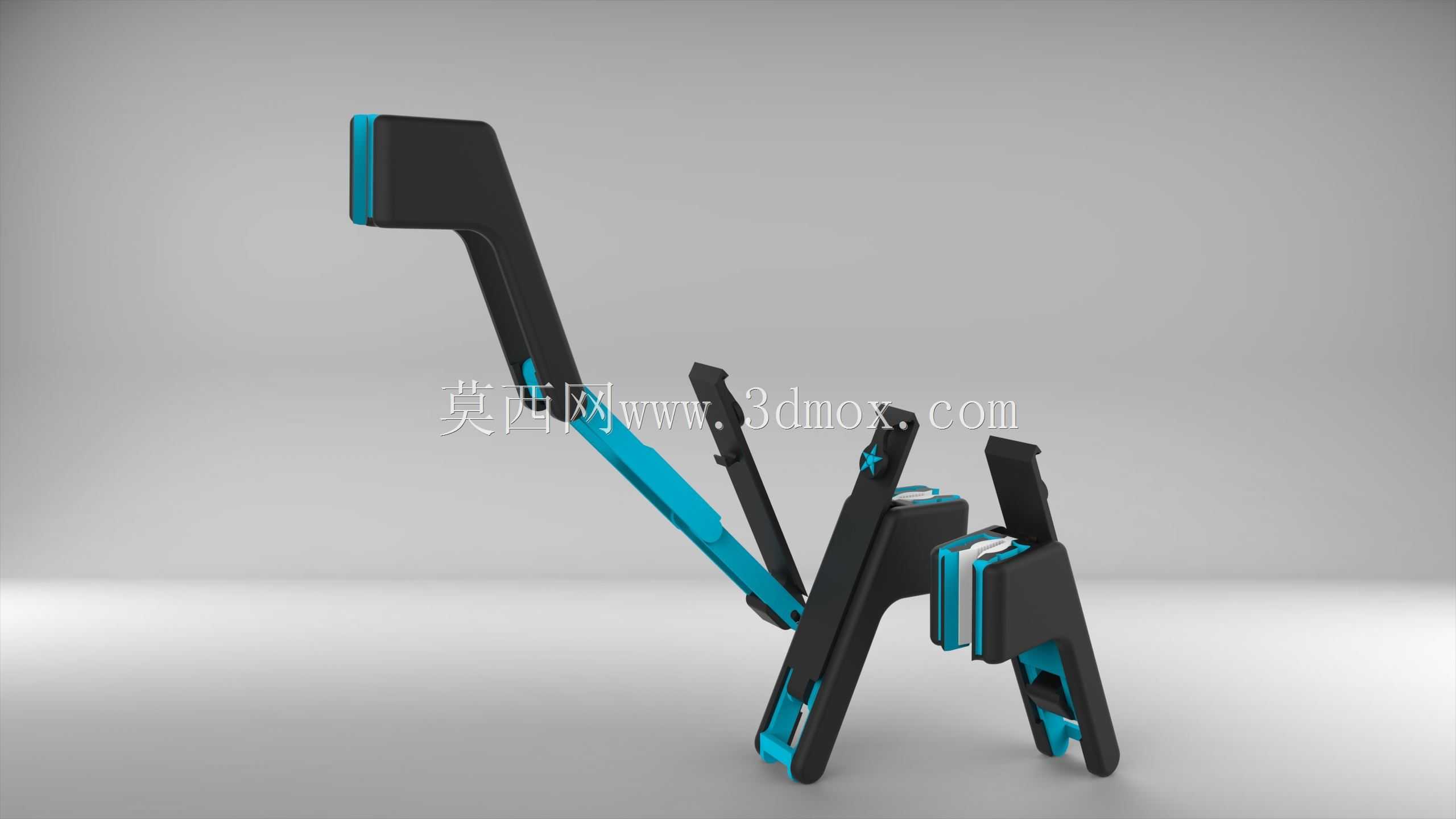

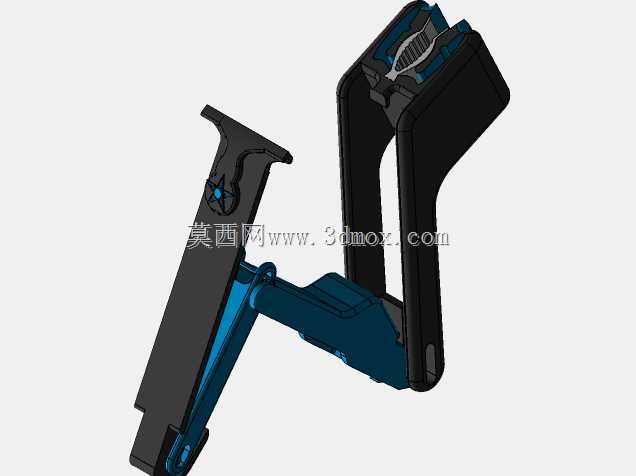

这款车载雨伞固定支架的设计，核心瞄准雨天驾乘场景下的雨伞收纳痛点——日常通勤遇到降雨天气，驾乘人员携带湿伞进入车厢后，伞面残留的雨水极易打湿座椅、脚垫与内饰饰板，残留水渍不仅会滋生异味，在颠簸行驶过程中还可能滑动至踏板区域影响驾驶操作，传统的雨伞收纳袋存在易破损、收纳后仍有积水渗漏的问题，无法从根本上解决湿伞放置的困扰。该支架采用多段铰接式折叠结构，非使用状态下可将夹持臂完全收拢贴合基座，整体收拢后厚度控制在35mm以内，可直接安装在车门内饰板的预留安装位或者座椅侧方的储物区域旁，不会占用过多车内储物空间，也不会干涉车门开关、车窗升降以及驾乘人员的上下车动作。在功能实现层面，支架设置了两组带防滑限位的夹持臂，一组用于固定伞柄位置，另一组可根据雨伞的收拢直径自适应调节夹持开度，适配市面上绝大多数常规折叠伞与长柄晴雨伞的尺寸，夹持接触面做了微弧度贴合处理，不会刮伤伞面的防水涂层；铰接位置设置了阻尼定位结构，展开使用时可根据放置位置的空间角度调整夹持臂的张开角度，调整到位后可保持姿态稳定，不会因为车辆行驶中的颠簸出现松脱、晃动的情况。设计过程中优先考虑了使用的便捷性，整个支架的展开与收拢操作无需额外的解锁按键，直接扳动夹持臂即可完成状态切换，驾乘人员单手即可完成雨伞的取放操作，不需要双手配合调整结构，避免雨天上下车时长时间操作带来的不便。基座部分的安装边界适配多数家用车型的内饰安装孔位，可采用卡扣式安装或者背胶固定两种方式，不需要对原车内饰进行打孔改装，安装后整体突出内饰面的高度不超过80mm，不会影响车内原有空间的通过性。支架的外露结构件做了圆角过渡处理，没有尖锐的棱角凸起，即使在车辆紧急制动的情况下，也不会对驾乘人员造成磕碰伤害。考虑到雨天使用的场景，支架整体采用耐水、耐潮的工程塑料材质，夹持臂与伞面接触的位置设置了导水凹槽，伞面滴落的雨水可顺着凹槽导流至下方的可拆卸接水盒内，接水盒满溢后可直接取下倾倒清理，不会让雨水直接滴落到车厢内饰上，从结构上解决了湿伞收纳的水渍污染问题。
