卧式普通铣床结构还原三维设计

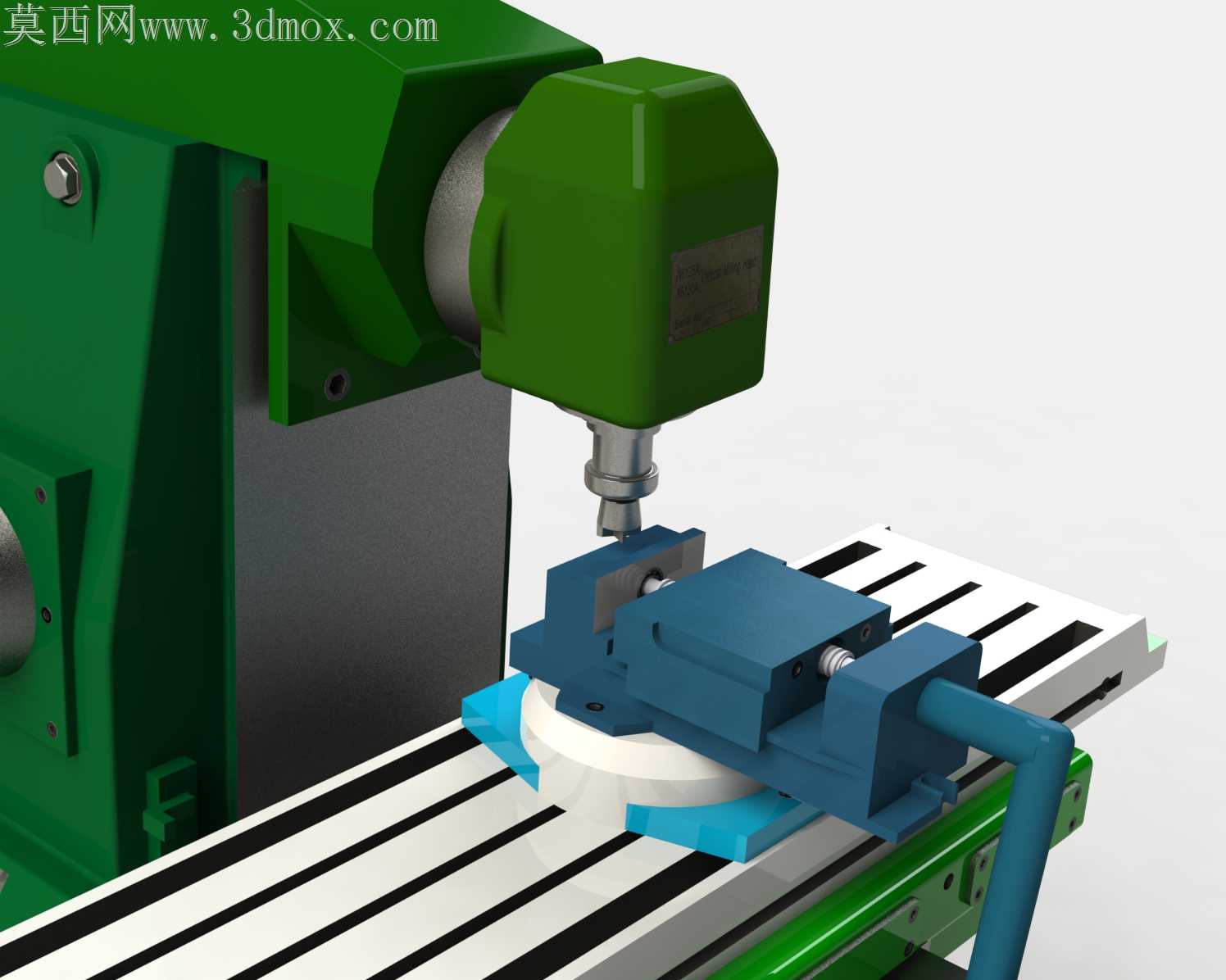

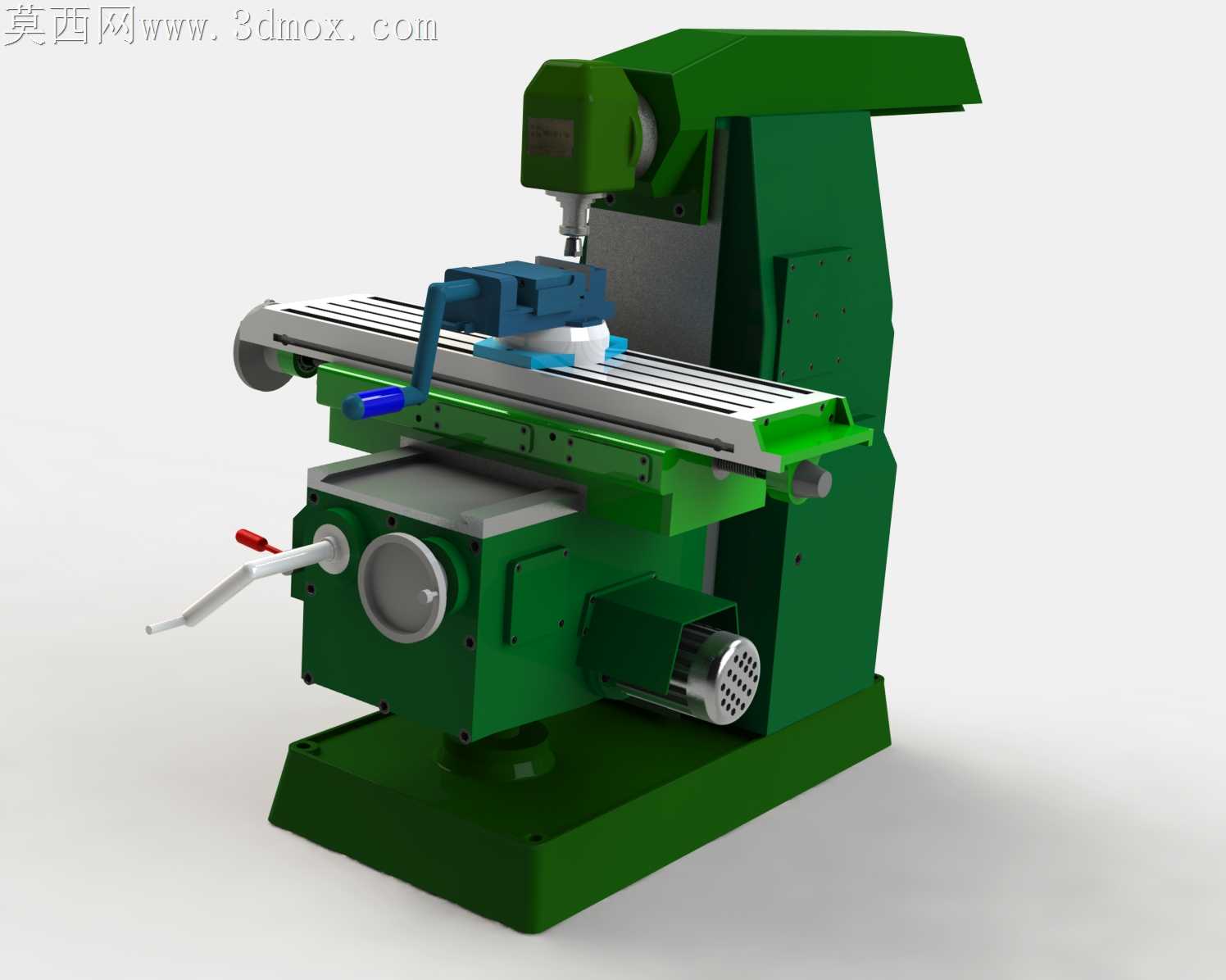

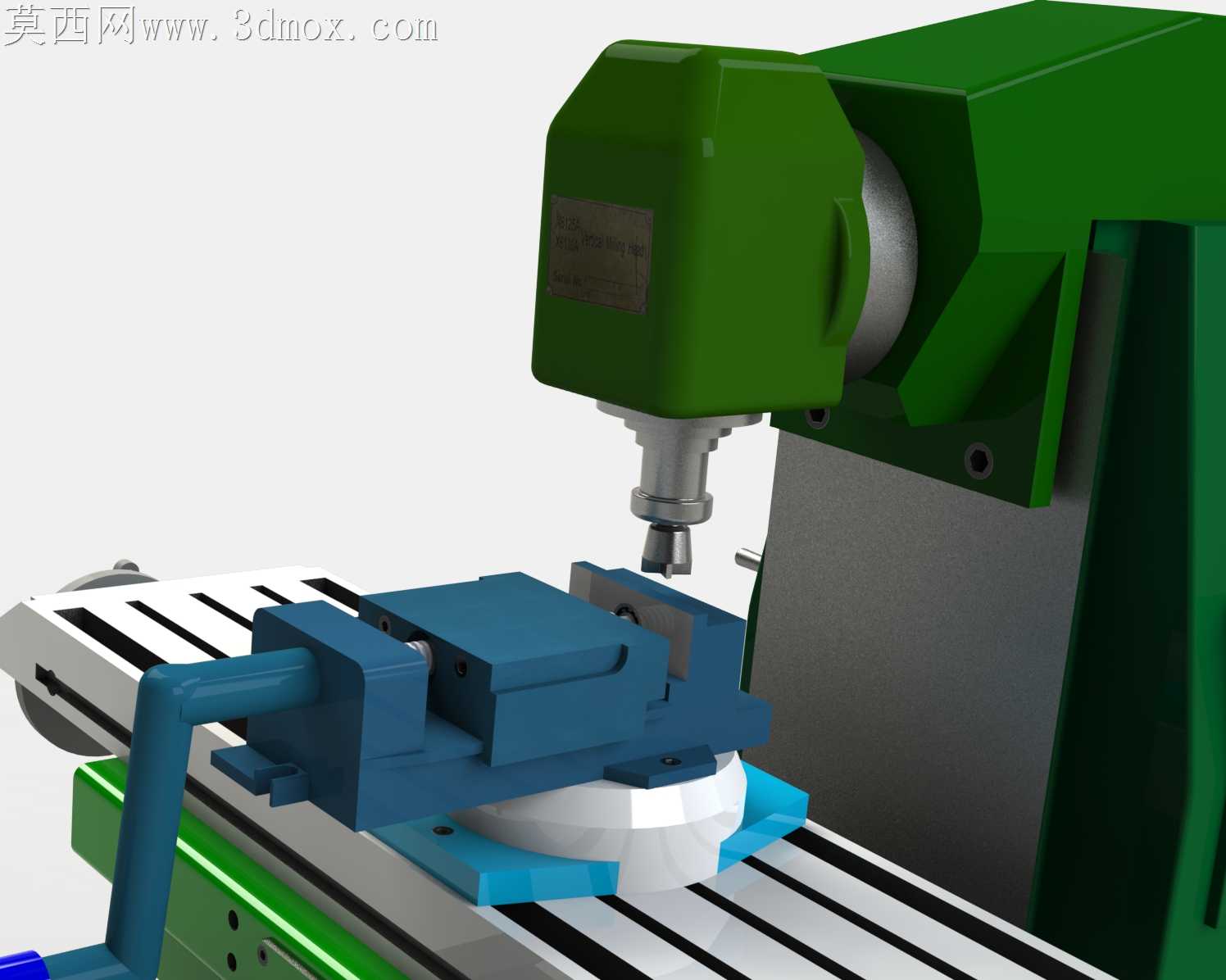

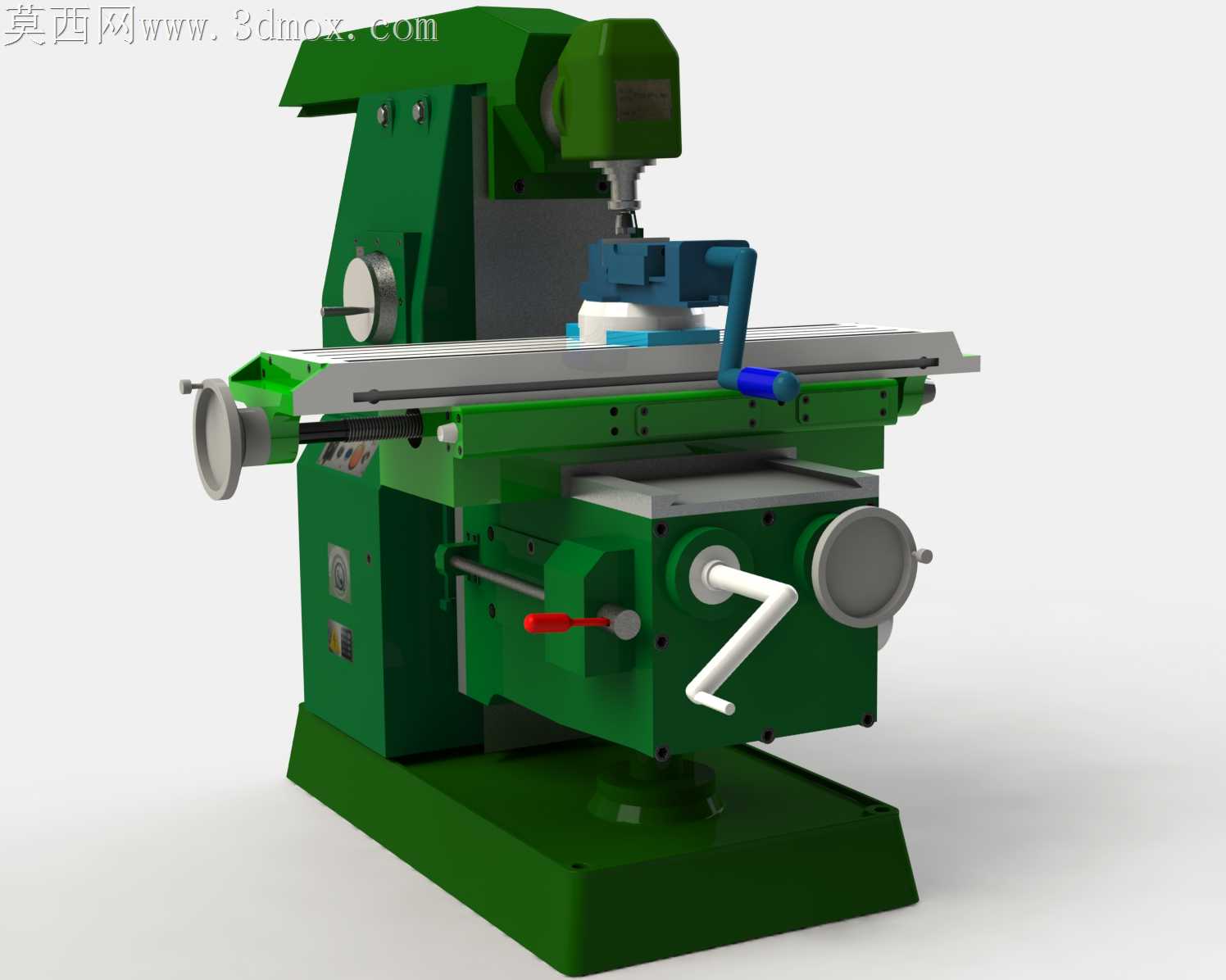

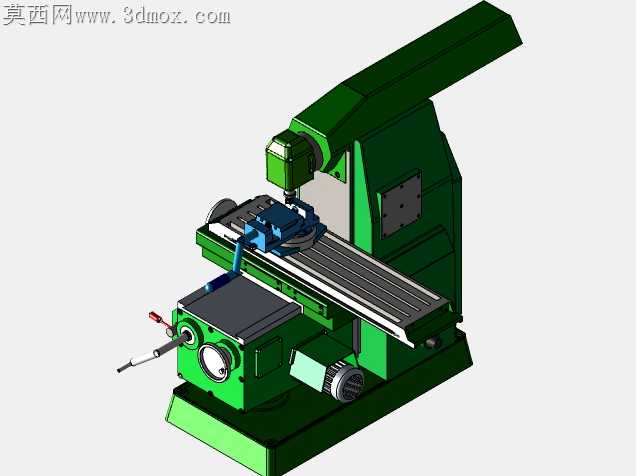

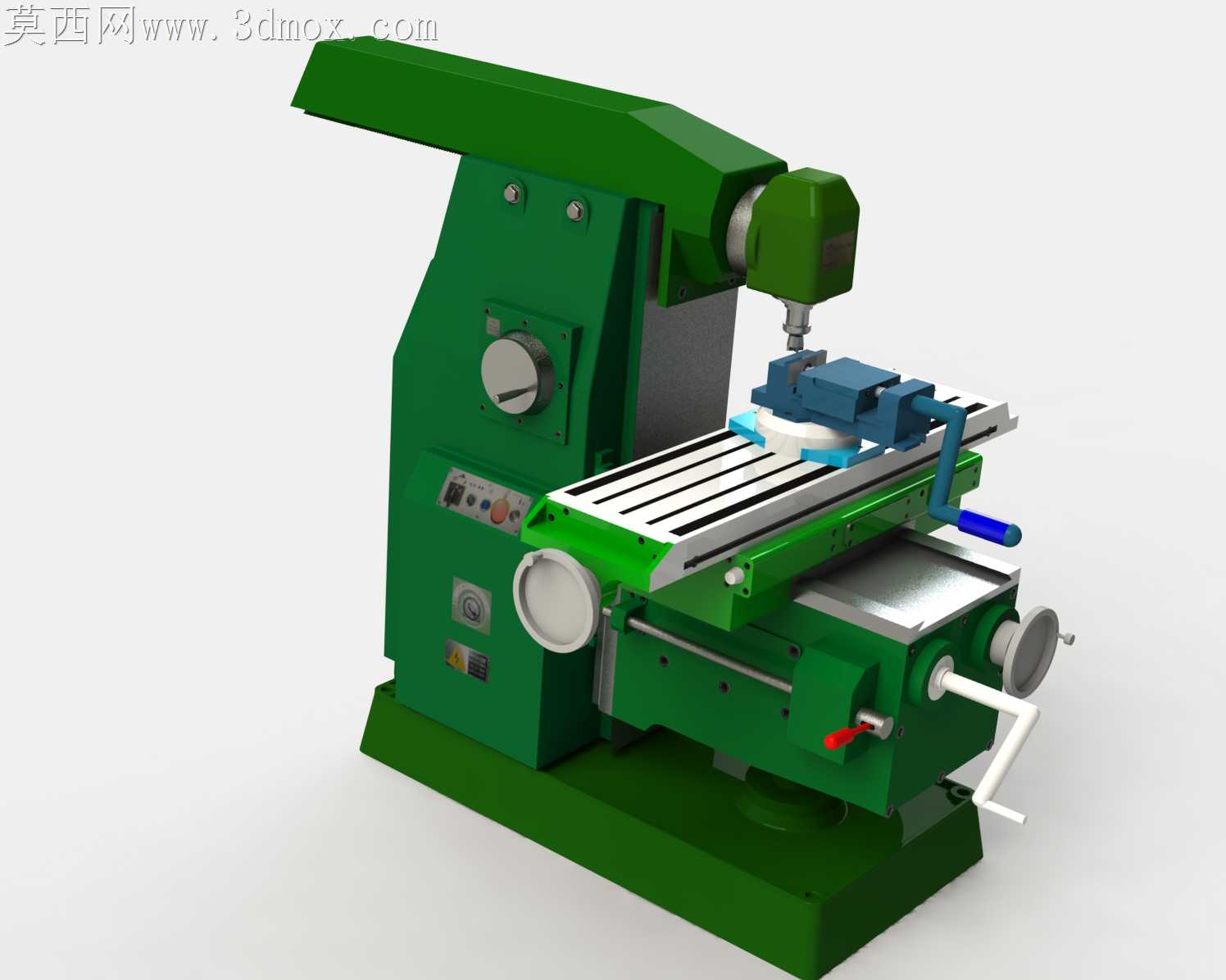

刚拆完车间那台老铣床的进给手轮测绘时，还在刻度盘缝隙里抠出半圈混着切削液的铁屑，那台设备用了快十二年，纵向进给的手轮柄因为常年被操作工攥着，塑料套都磨出了贴合指腹的凹痕，做这个模型的时候我特意把这些使用痕迹也揉进了结构细节里。之前转档的时候踩过坑，最初从其他格式导进来的主轴箱装配体，有三个沉孔的面因为法线翻转直接破面，修了快两个小时才把主轴套筒的同轴度公差对齐到0.02mm以内，毕竟实际装配里这个位置差一丝，铣出来的工件平面度就会超差。床身的倾斜导轨面我没做理想化的光滑处理，特意留了刮研工艺对应的细微网格纹理，老机床的导轨都是人工刮研出来的，每25×25mm范围内的研点数量直接决定了移动精度，这点要是做成光面，整个模型就没了真实设备的质感。工作台的T型槽我反复核对了三次尺寸，车间里常用的平口钳、分度头装夹螺栓都是对应这个槽宽的，之前帮学弟改课程设计模型时见过有人把槽宽做窄了2mm，真要按那个图做夹具根本装不上。悬梁部分的锁紧手柄我做了可动的结构限位，实际操作里这个手柄扳到锁紧位置时，悬梁和床身的结合面会完全贴死，要是没做限位，模型拖到装配环境里很容易出现手柄穿模的问题。切削液喷嘴的位置我调整了四次角度，要刚好对准铣刀和工件的接触区，角度偏上会喷到主轴端面渗进轴承，偏下又冲不到切削区域带不走铁屑，之前车间里就有操作工把喷嘴碰歪，半天时间铣下来的铁屑全卡在工作台槽里，清理了快一个小时。进给箱的刻度盘我做了双刻度标识，一圈对应0.02mm的进给量，和实际设备的操作逻辑完全一致，之前做实训教学演示的时候，有学生分不清公制和英制刻度的区别，特意把公制刻度的刻线做的稍深一点，方便辨识。床身侧面的电气按钮盒我没做简化，急停按钮的红色蘑菇头、主轴正反转的旋钮、冷却泵开关的位置全和现场设备一一对应，甚至按钮盒下方因为常年沾切削液留下的轻微泛黄痕迹也做了材质区分。做升降台的锁紧机构时，特意把楔块的斜面角度做了精准还原，这个角度要是差个两三度，锁紧的时候要么锁不紧工作台往下掉，要么扳手柄的时候卡滞费力，之前帮机修师傅调这个机构的时候，垫了三层铜皮才把锁紧力调到合适的范围。底座的回液槽我做了倾斜角度，切削液流下来能顺着坡度回到储液箱，不会在底座边角积留发臭，之前见过不少模型把底座做成平底，实际用的时候根本不符合工况逻辑。整个模型做下来没加多余的装饰件，全是按照车间在用设备的实际结构一点点抠的，不管是做实训教学演示，还是做机加工艺仿真的场景搭建，都能直接匹配对应的装配关系，不会出现结构逻辑对不上的问题。
