斜床身数控车床整机外观结构设计

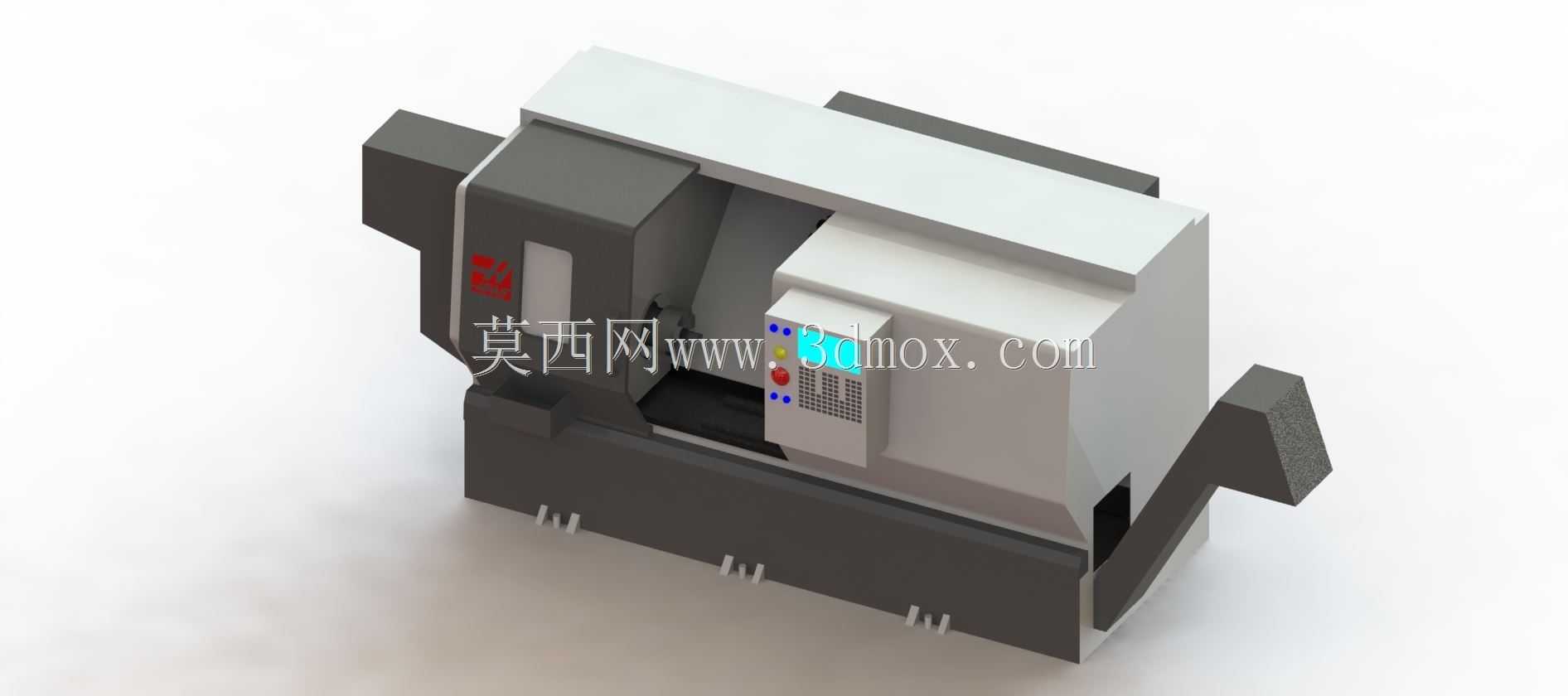

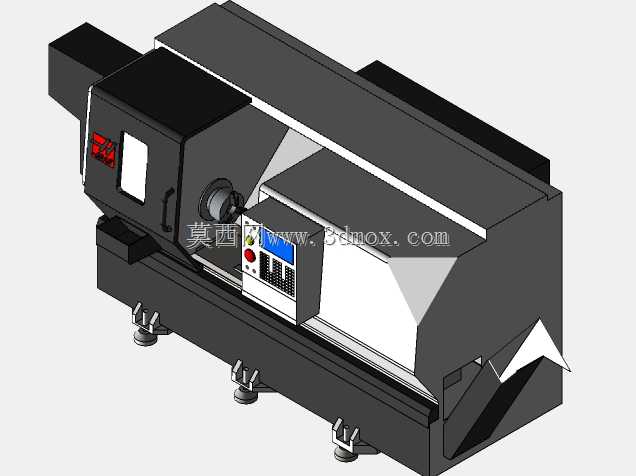

这款斜床身数控车床的三维结构设计，主要面向中小型精密机械加工车间的日常生产场景，可适配五金零件、汽配组件、小型轴盘类工件的批量切削加工需求，能够完成外圆车削、内孔镗削、螺纹加工、端面铣削等多道机加工工序，在通用机械制造、汽配加工、五金零配件生产领域有着广泛的应用空间。从实际生产用途来看，该设备的结构布局充分考虑了一线加工的操作便利性，斜置的床身结构能够让加工过程中产生的铁屑依靠自重顺利滑落至排屑机构，避免铁屑堆积在加工区域影响工件装夹与刀具运行，同时倾斜的床身导轨布局也能提升刀具进给的刚性，减少重切削过程中的振动传导，提升工件加工的表面精度与尺寸稳定性。在功能特性设计上，整机外防护采用全封闭钣金结构，能够有效阻挡切削过程中飞溅的切削液与铁屑，避免生产过程中的安全隐患，同时降低切削噪音向车间环境的扩散；侧面集成的悬挂式操作面板高度适配操作人员站立操作的视线与手臂活动范围，面板区域预留了显示屏、操作按键、急停按钮的安装位，操作人员可在设备侧方快速完成程序调用、参数调整、加工启停等操作，无需探身进入加工区域，进一步提升操作安全性；设备侧方延伸的排屑器结构可直接对接车间铁屑收集车，加工产生的废屑可自动排出至收集容器内，减少人工清理的工作量。设计过程中充分考虑了设备的安装边界与车间布局适配性，整机底座采用宽体支撑结构，底部预留了地脚螺栓安装位，可直接固定在硬化车间地面上，无需额外制作复杂安装基础；设备的宽度、高度尺寸充分适配常规车间的通道宽度与厂房层高，操作侧预留了足够的工件上下料空间，后侧预留了电气柜、冷却系统的检修空间，设备进场安装时无需对现有车间布局做大幅调整。整机的外观线条采用硬朗的工业设计风格，钣金拼接处做了圆弧过渡处理，既避免尖锐边角带来的磕碰风险，也让设备整体外观更具规整的工业质感，防护门上预留了透明观察窗位置，可在加工过程中随时观察内部刀具运行与工件加工状态，无需频繁开启防护门影响加工效率。
