多桑DBC130机床设备结构三维造型

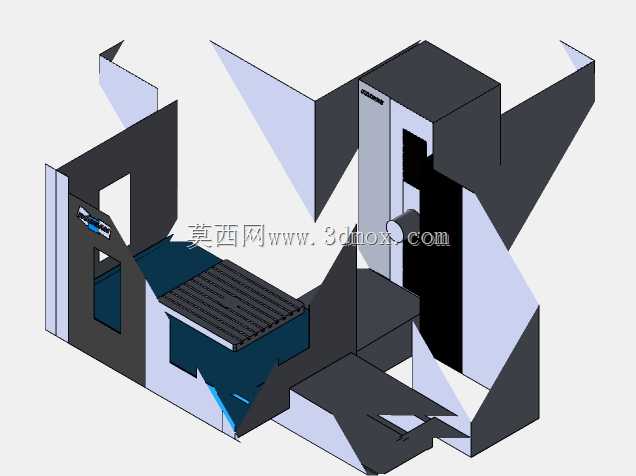

　　这款设备的三维造型还原了落地式镗铣加工设备的完整结构，从实际车间应用场景来看，这类设备主要承担大型结构件、重型箱体类零件的粗精加工工序，常见于重工制造、风电部件加工、工程机械主机生产的车间现场，能够完成镗孔、铣平面、钻孔、攻丝、锪面等多工序复合加工，无需多次周转装夹，可有效降低大型工件的装夹找正误差。从结构设计思路来看，模型完整呈现了床身、立柱、滑枕、工作台、外围防护的装配关系，床身采用整体式高刚性布局设计，导轨安装面预留了刮研余量对应的结构厚度，能够承载大吨位工件的静载荷与加工过程中的动态切削力，避免长期运行出现的导轨形变问题。工作台采用矩形大台面设计，台面T型槽的排布间距符合重型工件装夹的通用标准，可适配不同规格的压板、

　　夹具安装，工作台的行程边界在模型中做了明确的结构体现，横向、纵向的移动极限位置都设置了硬限位对应的安装凸台，避免超程运行带来的设备碰撞风险。立柱部分采用框架式箱型结构，内部布置有合理的加强筋板，能够平衡滑枕伸出较长时的重心偏移，保证深孔加工、长行程铣削时的结构刚性，滑枕的截面为矩形导向结构，配合镶条调整间隙的安装位，可长期保持移动精度，主轴安装端的结构预留了刀具夹紧机构、冷却管路的排布空间，能够适配不同规格的镗杆、铣刀盘安装。外围防护的设计充分考虑了车间实际使用的需求，左右两侧的防护门采用大开门结构，方便工件吊装上下料，顶部的防护挡板可阻挡加工过程中飞溅的切屑与切削液，防护与床身的连接位置预留了密封胶条安装槽，

　　能够避免切削液渗漏到车间地面。从安装边界来看，设备整体的占地面积、底部的地脚螺栓安装孔位都在模型中做了准确还原，车间布局时可直接参考模型尺寸规划设备间距、物流通道，预留足够的操作与维护空间，设备后侧的结构预留了电气柜、液压站、冷却系统的安装接口，可方便后续配套辅机的布局对接。模型的各部件装配关系完全按照实际设备的装配逻辑搭建，运动部件的行程范围没有出现结构干涉，防护与运动部件之间预留了足够的安全间隙，避免运行过程中出现剐蹭，对于结构设计人员来说，可参考该模型的刚性结构布局、防护设计思路，完成同类重型加工设备的方案设计与结构优化，也可作为车间设备布局规划的三维参考底图，核对设备安装、工件流转的空间是否满足生产需求。
