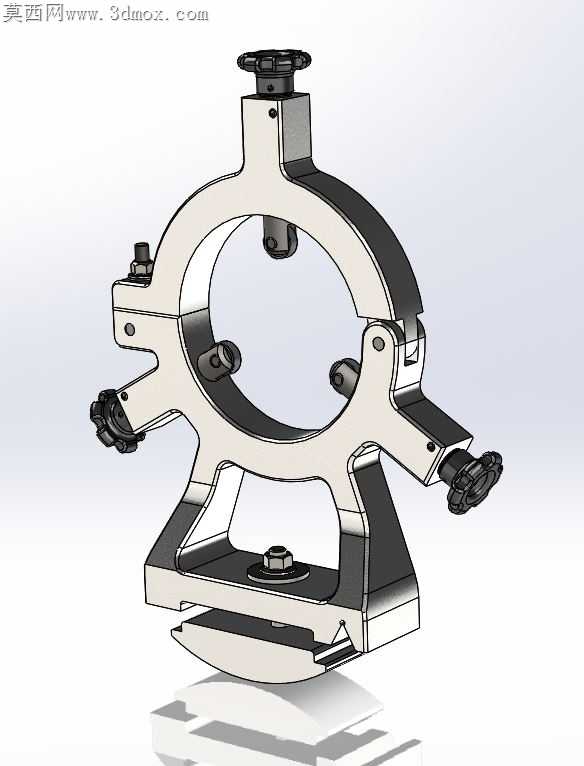

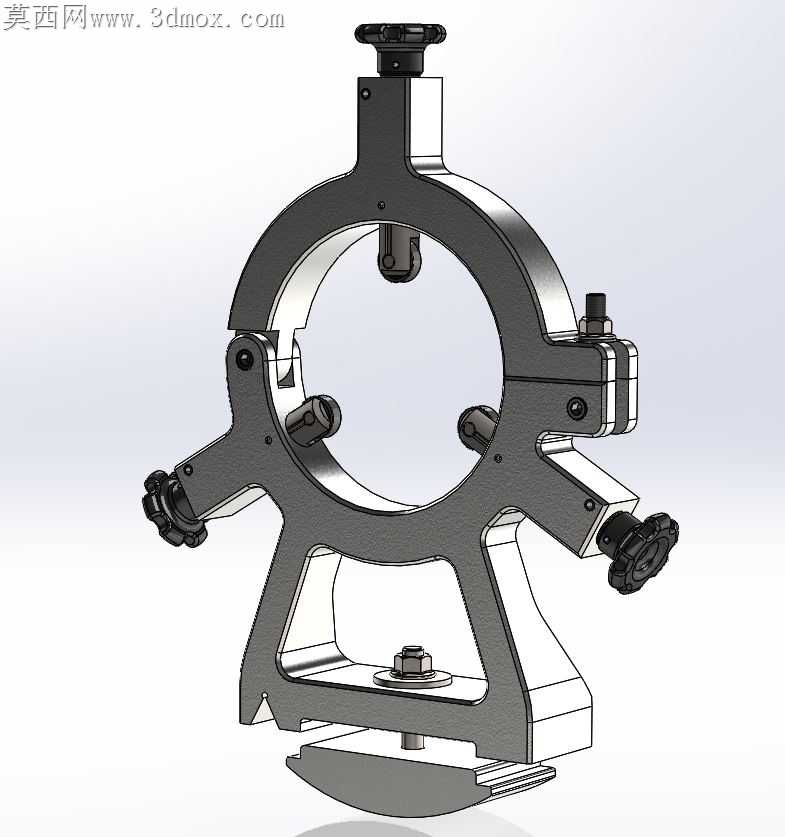

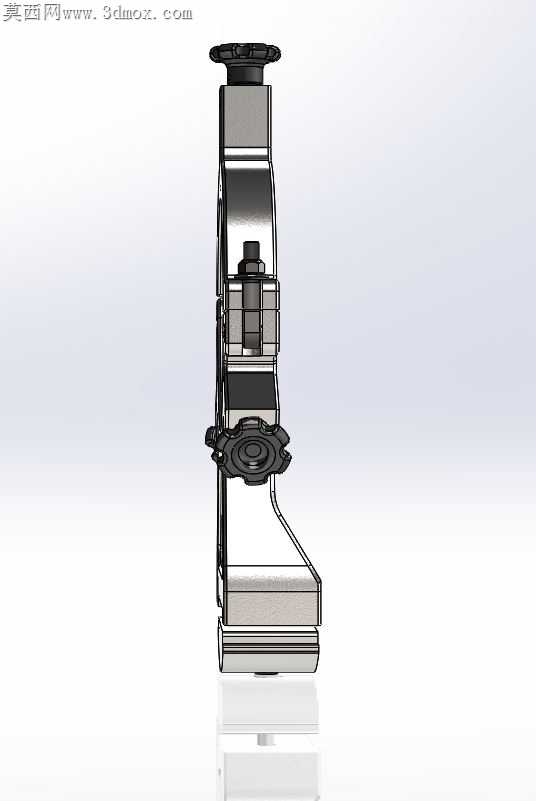

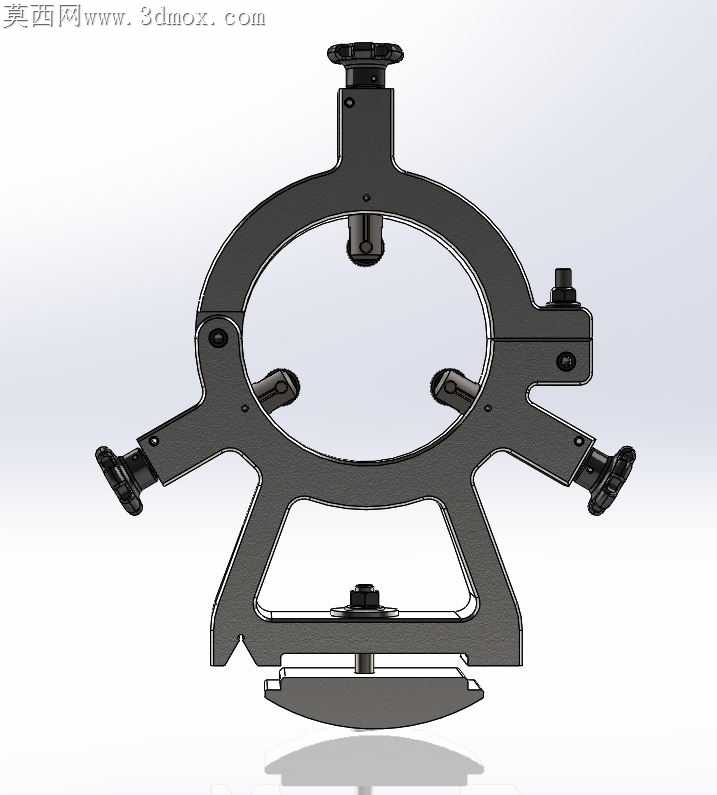

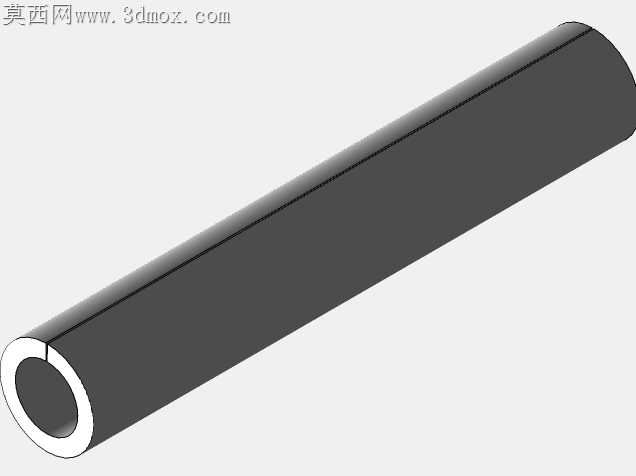

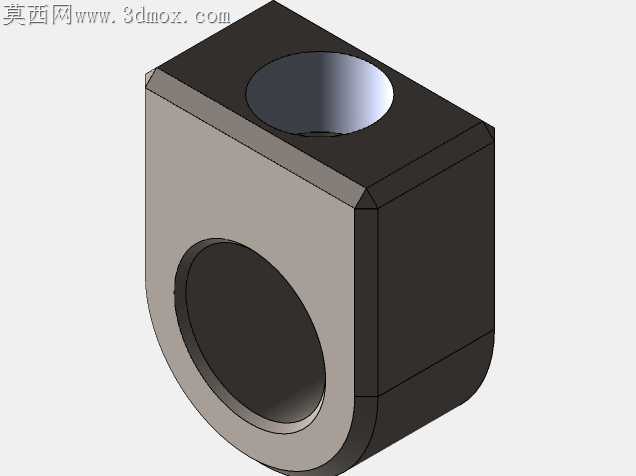

适配Graziano SAG14车床中心架结构

之前车间接了Graziano SAG14车床的长轴加工活，原配中心架磨损后支撑间隙超了0.12mm，车削到中段时工件颤纹能摸到明显棱边，拆下来修配时发现三个支撑爪的调节螺孔因为常年进切削液积了铁泥，拧动时卡滞得厉害，索性对着实测尺寸重新做了这套适配结构。

做的时候没直接照搬原厂铸件的壁厚，之前老架体在装夹大直径工件时，开合铰链处因为反复受力出现过细微裂纹，这次把架体开合段的过渡圆角从R3加到了R8，还在铰链销孔周边加了2mm的加强凸台，不用额外增加整体壁厚就能把局部抗扭强度提上来。三个支撑爪的调节端特意做了快换压头结构，之前换支撑触头得把整个调节螺杆拧下来，现在压头靠侧面的紧定螺钉锁死，加工不同材质工件换尼龙、铜质或者硬质合金触头时，不用拆整根调节杆，能省不少换型时间。

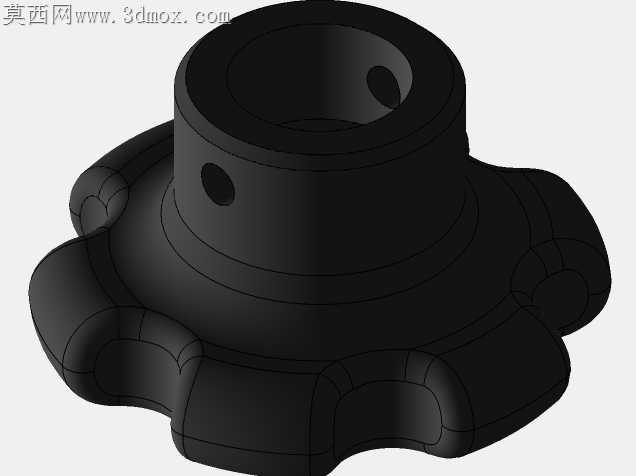

架体底部的安装卡口是对着车床导轨安装面逐点测的形位公差，之前外购的通用中心架装上去后，支撑中心和主轴中心同轴度偏了0.2mm，车出来的轴圆度超差，这次做卡口时特意留了0.05mm的刮研余量，装配时对着百分表修刮接触面，最终同轴度控制在0.02mm以内。顶部的锁紧手轮改了防滑纹路，之前老款手轮沾了切削液后拧动容易打滑，这次在轮缘做了交错的防滑槽，就算手上沾了油也能使上劲锁紧。

跨格式转档时出过一次问题，最初把装配体导去做渲染时，三个调节螺杆的配合面因为曲面精度设置问题出现了面重叠，渲染出来的调节部位有明显黑边，后来把配合段的公差带单独做了0.01mm的间隙偏移，既不影响实际装配的干涉检查，转档后也不会出现破面。架体的开合锁紧结构没选快拆式的卡扣，之前车间里用快拆架体有过没锁牢、工件旋转时架体弹开的险情，这次还是用了螺栓锁紧的结构，在锁紧螺栓的末端加了尼龙防松圈，就算设备长时间振动也不会松脱。

支撑爪的触头接触面做了内凹的弧面，之前平触头接触长轴时是线接触，支撑力集中容易在工件表面压出痕，弧面触头和工件外圆是面接触，单位面积压力小很多，精加工软材质工件时也不会留下压伤。架体上还开了三个排屑缺口，之前老架体是封闭环结构，车削下来的铁屑容易卡在支撑爪和架体的缝隙里，时间长了会硌伤调节螺杆，缺口开了之后铁屑能顺着切削液直接流走，日常清理只要冲一下就行，不用拆下来抠缝隙里的铁屑。
