往复式小型手持电锯结构设计

当初做这套结构的时候，最先踩的坑是锯条夹持块的装配公差，一开始留了0.12mm的间隙，试装的时候夹头压合后锯条会有轻微旷量，模拟工况下往复运动到行程末端会有明显的径向窜动，切硬木的时候锯条容易偏摆卡滞，后来把配合间隙压到0.04mm，又在夹块侧面加了两道0.3mm的储油槽，既避免过盈配合装拆费劲，也能让润滑脂留存住，长时间往复运动不会出现干磨卡涩的问题。

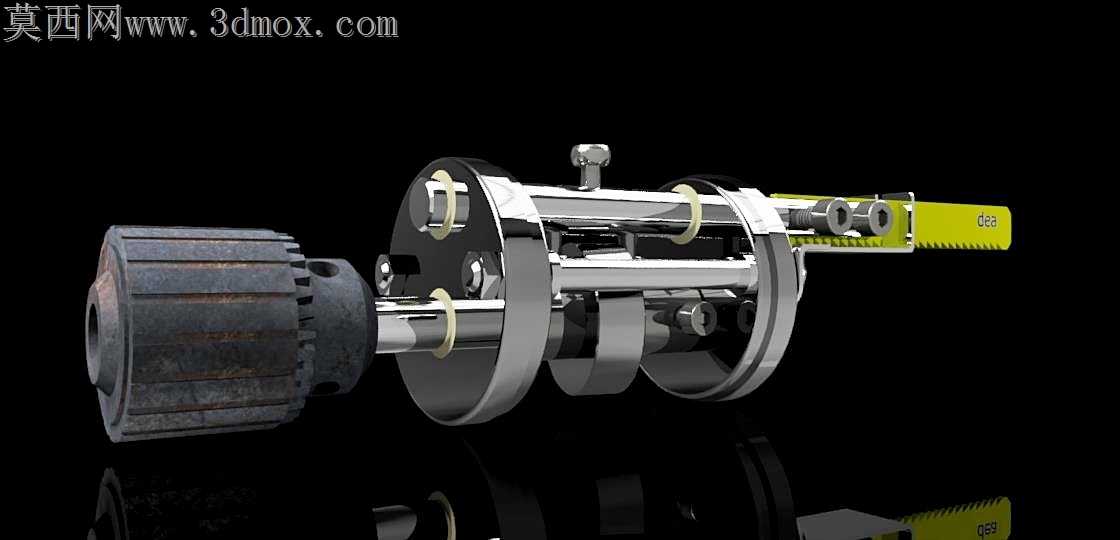

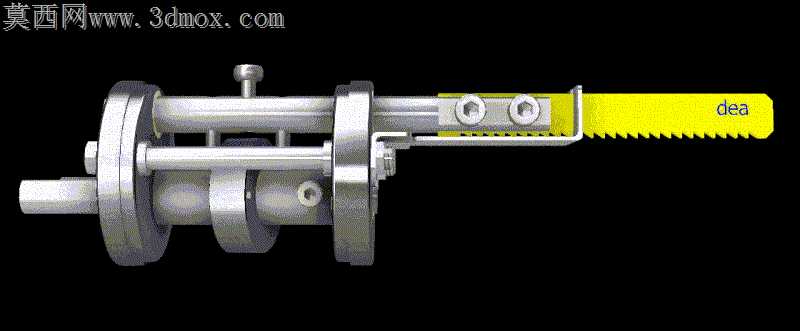

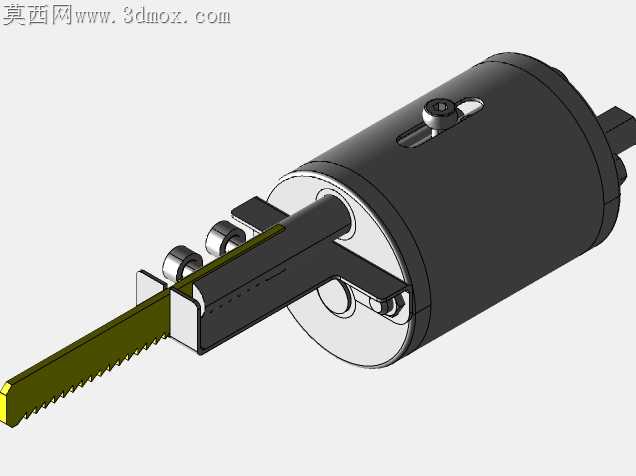

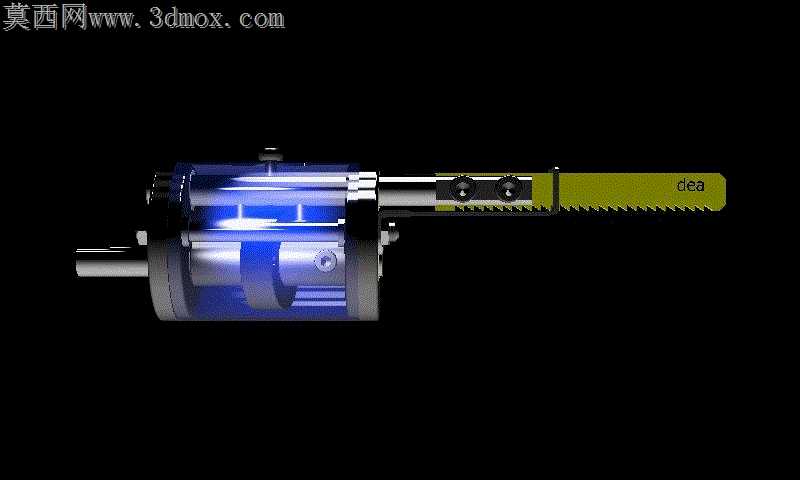

做偏心轮传动部分的时候，一开始没考虑到跨软件转档的曲面碎面问题，最初的偏心轴曲面在转通用格式的时候出现了三处面重叠，导入装配环境后做运动仿真一直报错，反复核对了三次特征树才找到是倒角特征在转档时生成了冗余碎面，后来把偏心轴和连杆配合的轴颈处倒角改成了相切连续的圆角，转档后曲面完整度提上来了，运动仿真的时候连杆的往复行程误差控制在了0.08mm以内，完全满足手持工具的精度要求。

关于量产的结构取舍也费了不少心思，最初的导向架设计是整体铣削的，算下来单零件加工工时要12分钟，成本压不下来，后来把导向架拆成了冲压支承板和嵌装的耐磨导条两个零件，支承板用冷轧板冲压成型，导条用粉末冶金烧结，装配的时候用两个沉头铆钉铆接，试装后导向精度和整体铣削件差不了0.05mm，单零件加工成本直接降了六成，也更适合批量生产。

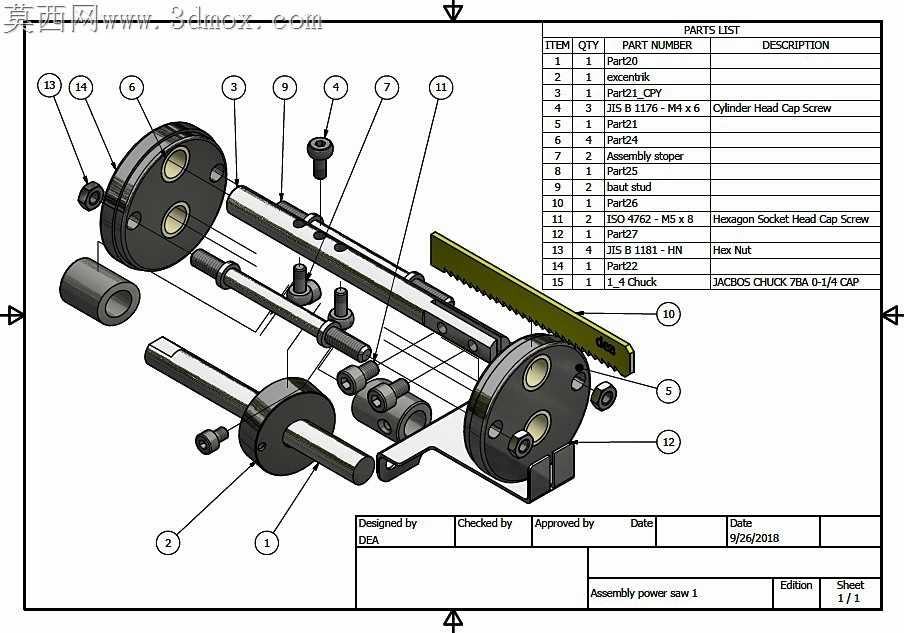

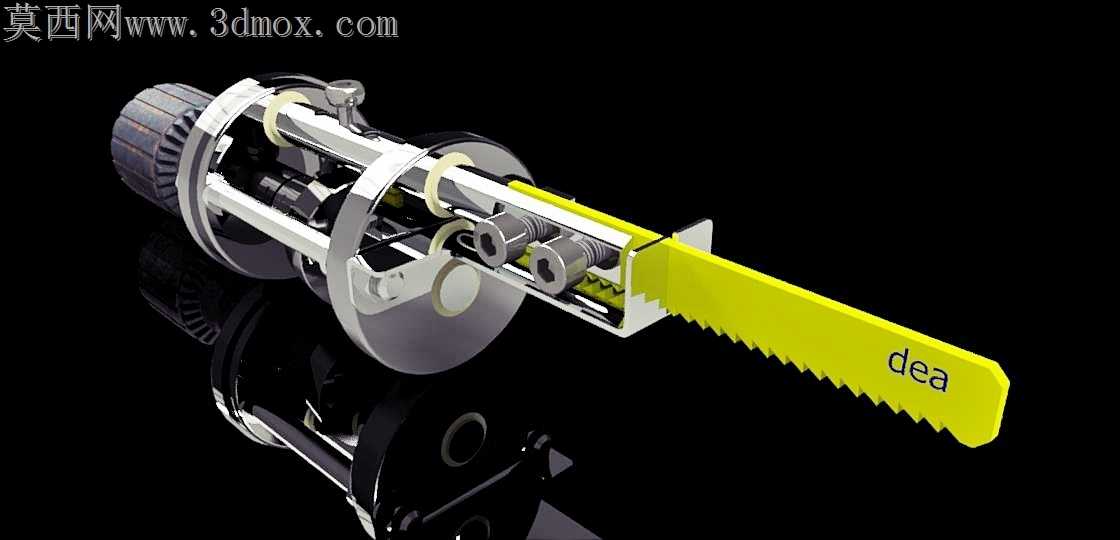

锯条的压爪结构一开始用的是蝶形弹簧压紧，实际模拟跌落工况的时候，弹簧容易出现位移导致压爪松脱，后来改成了柱簧加定位销的结构，压爪的开合行程控制在4mm，换锯条的时候不用额外工具，拇指推开压爪就能抽出锯条，松开后自动锁止，比最初的结构可靠性高了不少。外壳的握持部分一开始做的是光滑圆柱面，拿在手里模拟施力的时候容易打滑，后来在握持区加了12道深度0.8mm的防滑筋，筋条做了R1的圆角过渡，不会硌手，沾了木屑的时候也能保持足够的握持摩擦力。

做传动部分的润滑密封的时候，一开始端盖和壳体的配合面没做密封槽，模拟粉尘工况的时候，木屑容易从配合缝隙钻进传动腔，磨坏偏心轮和连杆的配合面，后来在端盖配合处加了一道1.2mm的密封槽，嵌装丁腈橡胶密封圈，反复拆装三次后密封性能依然达标，能阻挡绝大多数细木屑进入传动腔，延长工具的使用寿命。整个结构做下来前前后后改了七版细节，每一处调整都是对着实际使用工况抠出来的，没有多余的冗余设计，每个特征都对应实际使用里的痛点。
